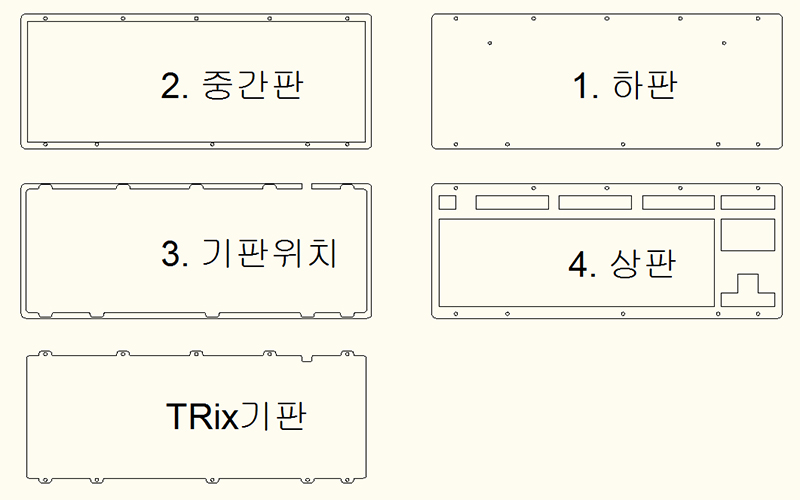

아크릴로 하우징을 만들어볼가 해서 그려본 도면입니다.
조립번개에서 조립한 TRiX 기판을 기준으로 하다보니 3번과 기판조립에서 고민중입니다.
조립후 기판과 보강판의 두께가 대략 6~7T 정도 입니다.
3번은 대략 조립한 두께에 맞쳐서 케이블 연결 공간을 확보해야 합니다.
그러다보니, 3번을 2번에 고정을 해야 되는데 만만치 않네요.
테두리를 좀더 두껍게 하는 방법말고는 접착제로 해야 되니..그건 아닌것 같구요.
3의 4모서리 부분에 구멍을 뚷고 2와 체결 하는 방법을 생각중입니다.
4는 키캡 공간만큼 더 넓어질겁니다. 대략1.5mm정도 안쪽에서 바깥쪽으로 ^^;
좋은 방법 있으시분은 알려주세요. +_+/~
FILCO Majestouch 2 : Aluminum Housing, Cherry MX Brown
TRiX 1.1 : Acrylic Housing, Cherry MX Black 55g
A.87 : Acrylic Housing, Cherry MX Brown
DuckMini : Acrylic Housing, Cherry MX Black 55g
도면공유는 못해드리지만..
이거 참고해서 만들어 보시면될듯합니다.
LZ용 알루보강으로 아크릴 하우징 몇개 만든적이 있거든요...
위 도면 3번 부분을 1.5T (보강판과 같은 두깨)로 가공해서
나사 고정없이 보강판 테두리를 잡아주는 가이드 형식으로 쓰셔도 됩니다.
단단히 고정을 위해서 보강판을 나사로 고정하고 싶으시면
하우징 고정 나사홀과 보강판 고정용 나사홀을 따로 사용하시는게 좋을 것 같습니다.
위 도면 '중간판'에 보강판 나사홀을 만드시면 될 것 같습니다.
그리고 아크릴로 만들게되면 좌우 옆쪽에도 고정을 해주는게 좋습니다.
가공공차가 완벽하지 않아서 막상 만들고 나사를 조이면 옆면이 뜰 수 있습니다^^;
3번 부러질거 같네용
