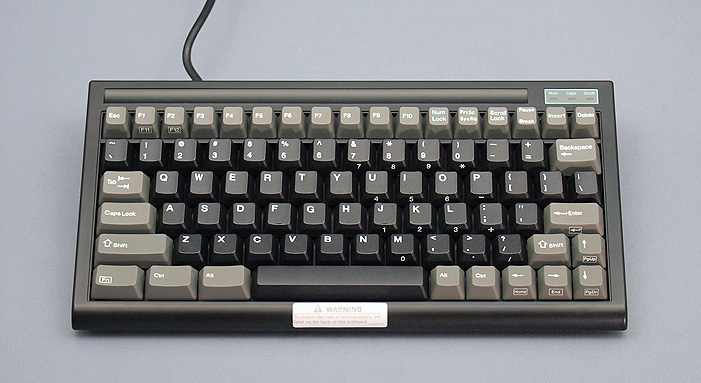

BTC-5100의 형제모델인 5100c 블랙 모델입니다.

품명- BTC 5100c
스팩 - 미니키보드,윈키리스,탄소접점스위치,러버돔작동기,실크인쇄,블랙그레이투톤,PS/2

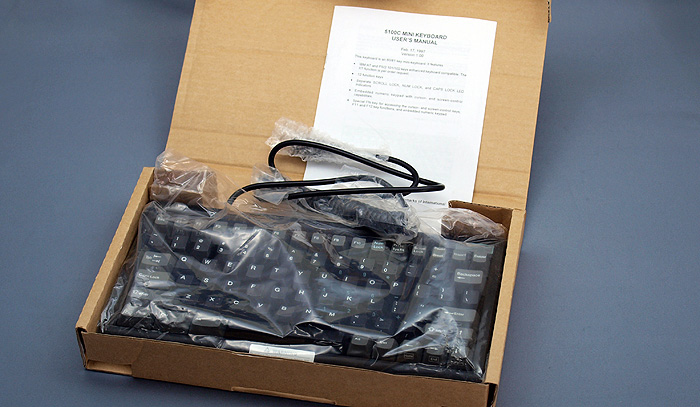

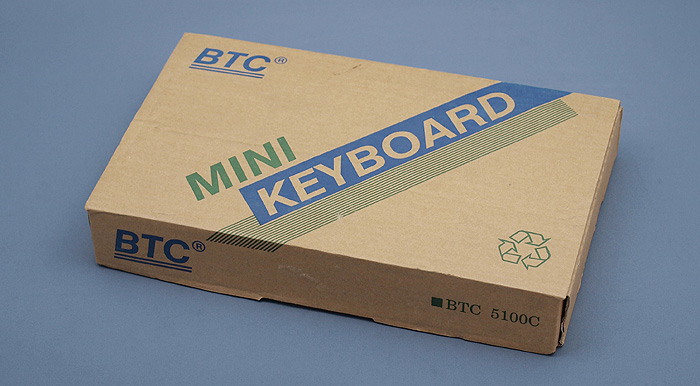

박스

역시 간단한 설명서가 동봉되어있습니다.

바닥면

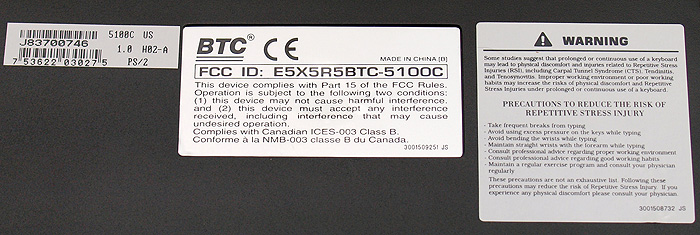

레이블.
마데인치나, 품번 E5X5R5.....

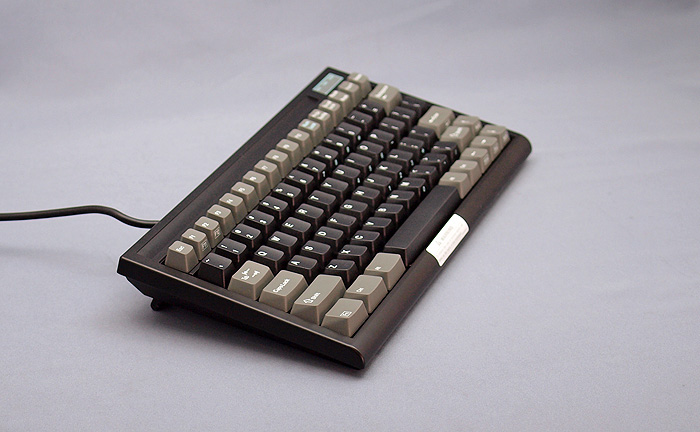

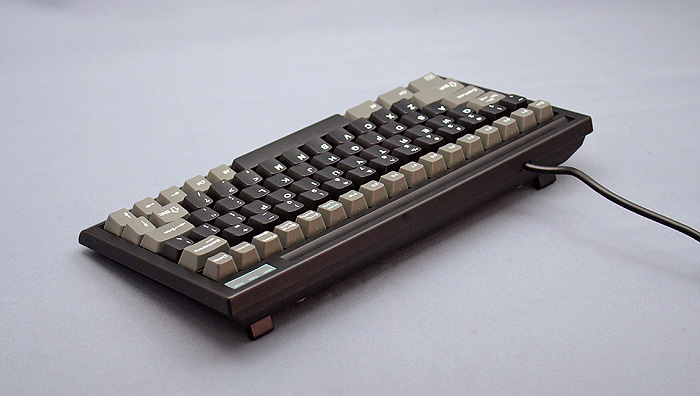

측면

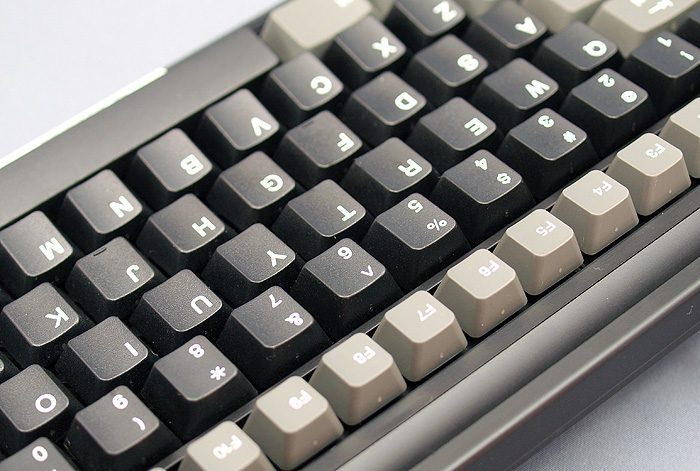

스텝스컬쳐2의 측면각 입니다.

후면

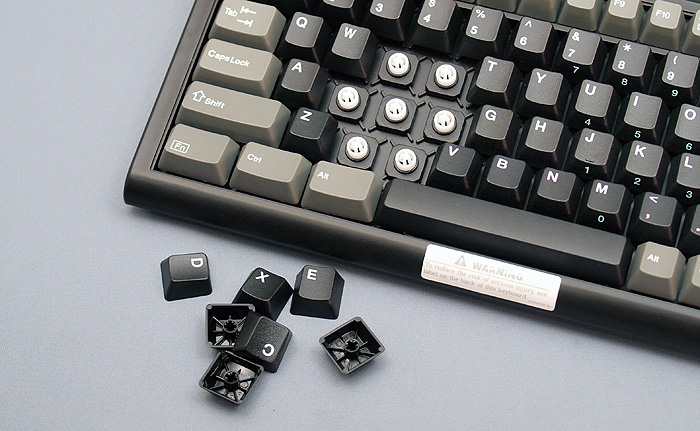

스위치와 키캡

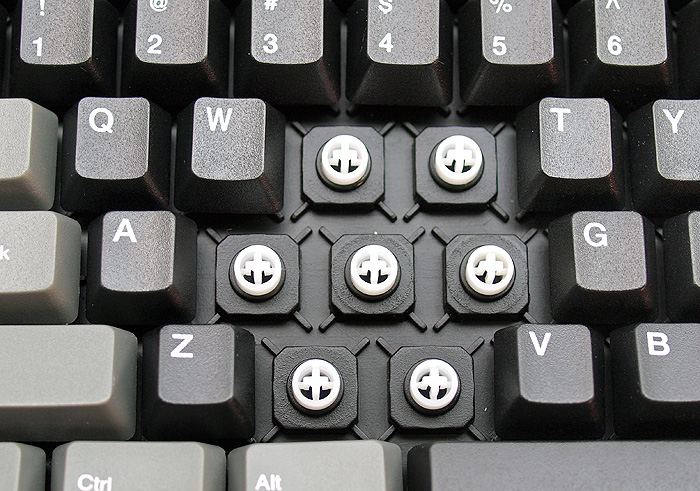

하우징 일체형의 바닥판에 슬라이더가 박혀있습니다.

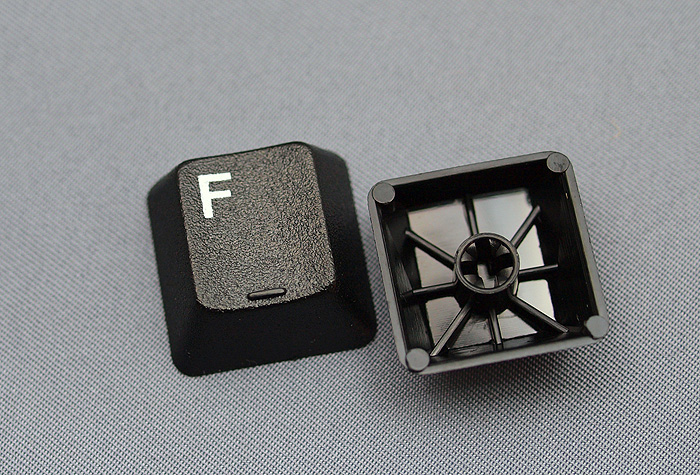

키캡. 체리호환 입니다.

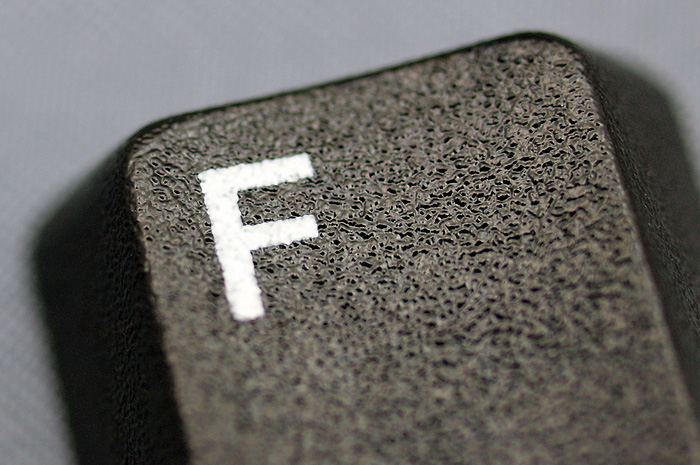

실크인쇄

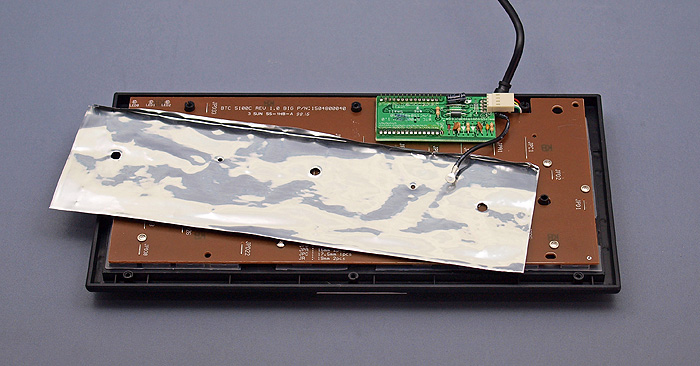

접지용 알미늄호일

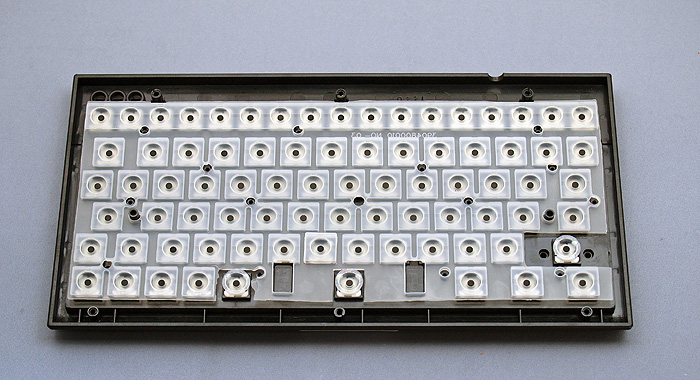

기판을 들어내면 러버돔이보입니다.

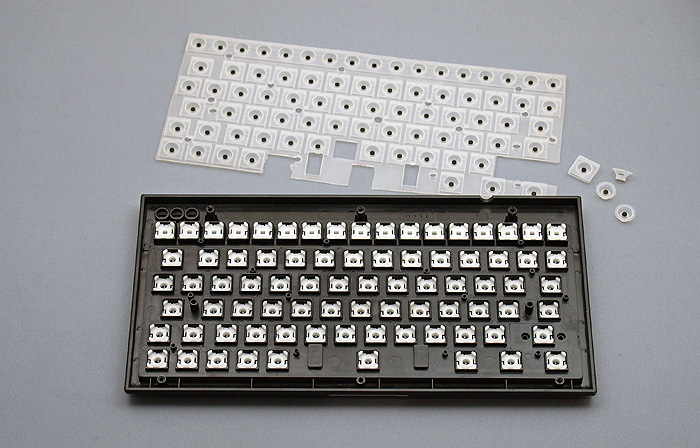

러버돔을 들어내면 슬라이더가 나옵니다

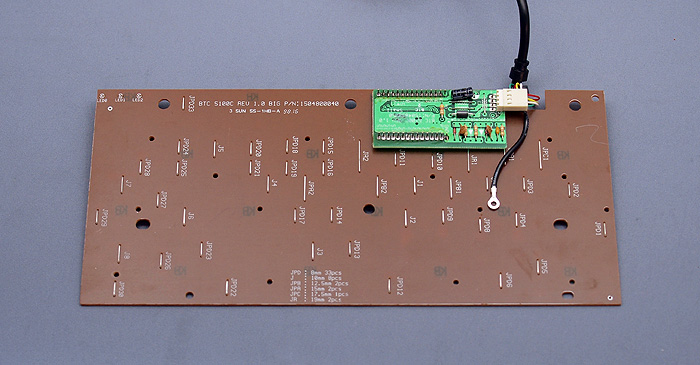

기판 바닥면

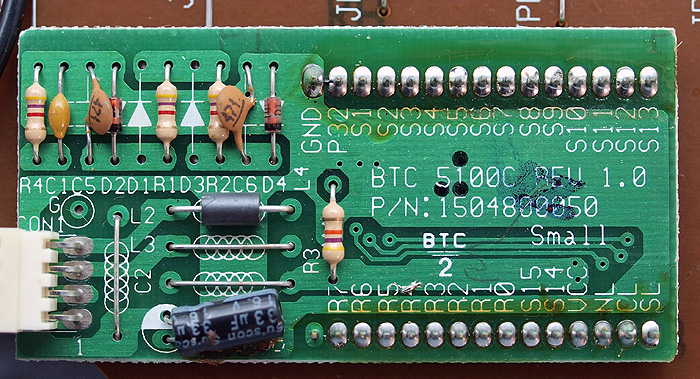

컨트롤러

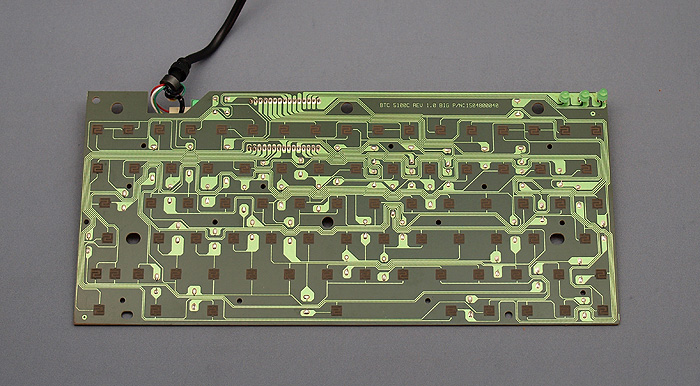

기판 윗면

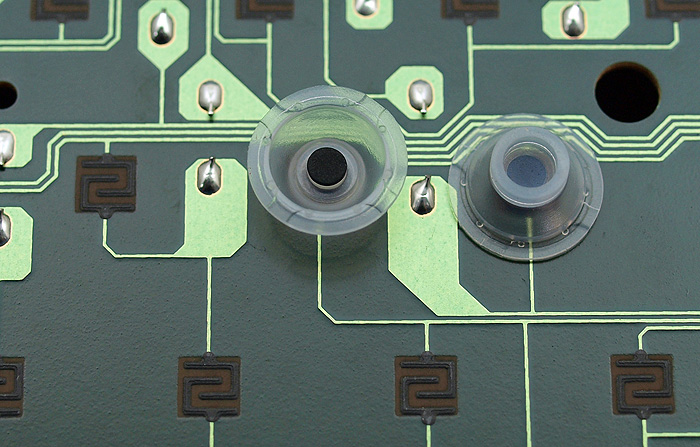

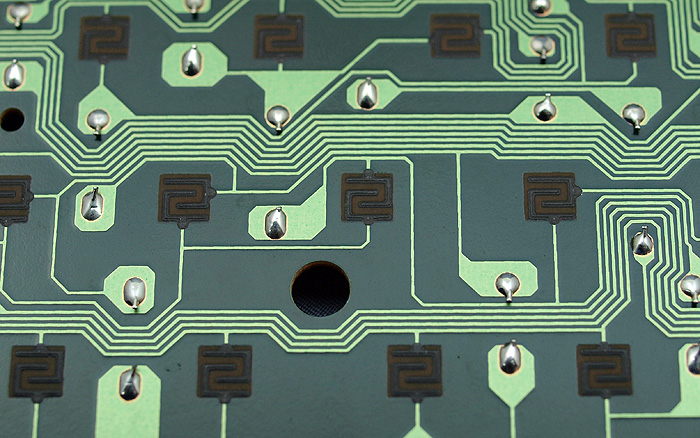

엇갈려있는 두개의 디귿자모양이 접점부입니다.

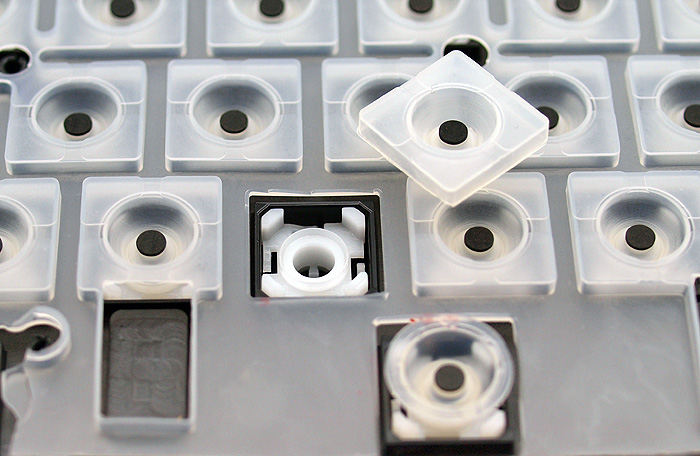

러버돔가운데의 탄소 접점

슬라이더를 누르면 탄소접점이 기판에 닿아 통전

키눌림깊이는 약 3.8mm ,키눌림무게는 러버돔 임계시점에서 약 50g입니다.

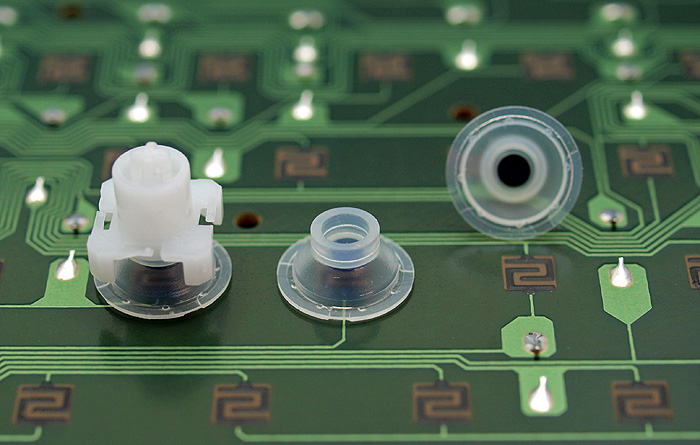

슬라이더와 러버돔의 아랫면 입니다.

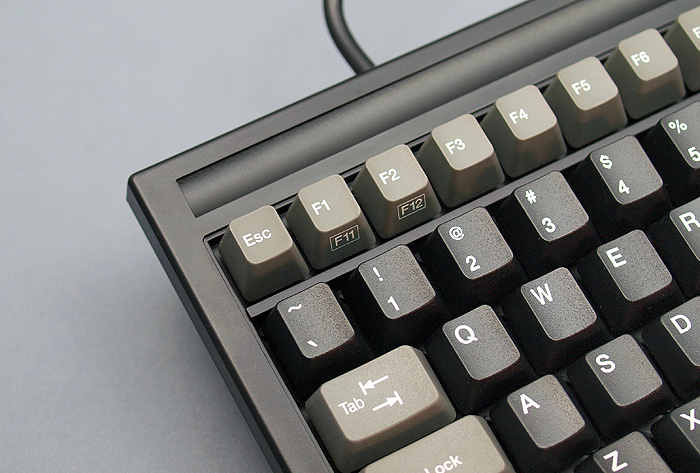

펑션열 키캡은 작습니다.
일반적으로 필기구를 올려놓는다...라고 생각되는 홈이 하우징 윗쪽에있습니다.

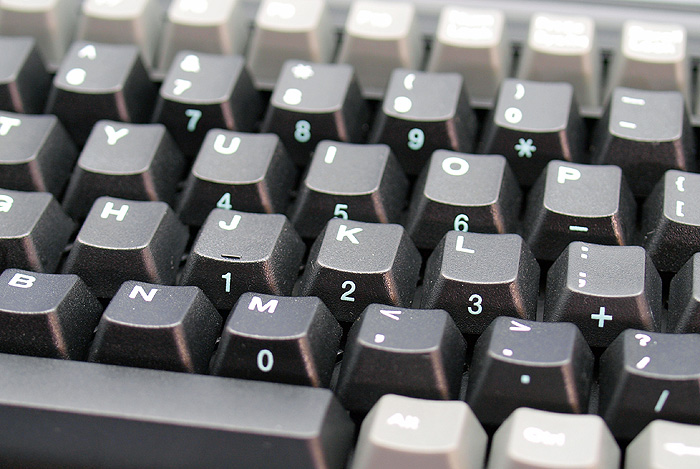

넘락과 연동되는 숫자키

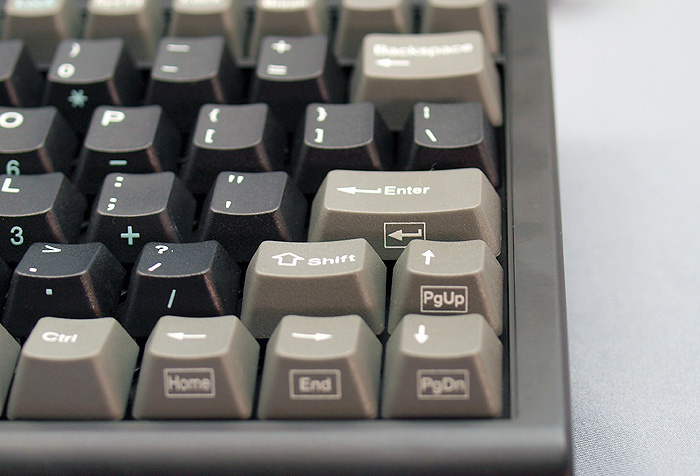

Fn키와 연동되는 기능키

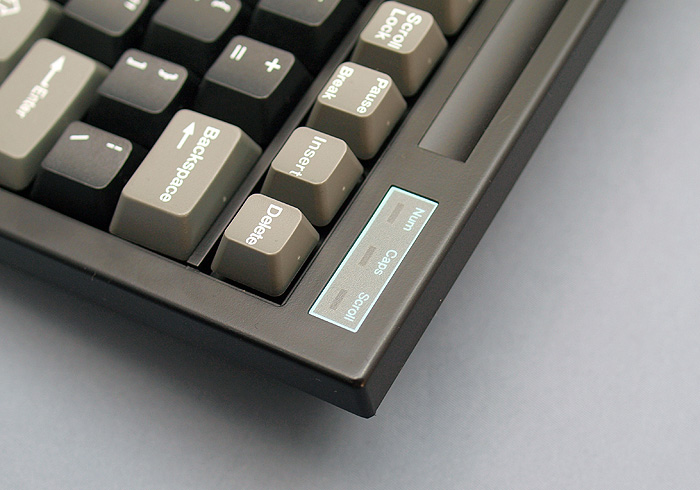

엘이디부



볼곡키캄으로 알려진 5100c입니다.

이제는 티비리모컨에서나 볼수있는 탄소접점스위치가 이용된 나름귀한 키보드입니다.ㅋㅋ
블랙,그레이 투톤이 맘에듭니다~
