아... 오늘 작업 하나 마쳤다



의뢰/작업 내용은 다음과 같다.



1. FC200R Lite(이하 라이트) 알프스 유사 백축 디솔더

2. AT101W(이하 델) 알프스 순정 흑축 넌클릭 디솔더

3. 델에서 디솔한 스위치를 라이트에 솔더링

3.1. 기판에 스위치 납땜하면서 납땜불량 점퍼들 납땜 보강

4. 스태빌 잡소리 및 통울림 보정

5. 순정 라이트에는 없는 캡스락 LED와 스크롤락 LED 추가











작업내용 아무리 적어봐야 사진 없으면 재미 없으니....

사진 나가신다~

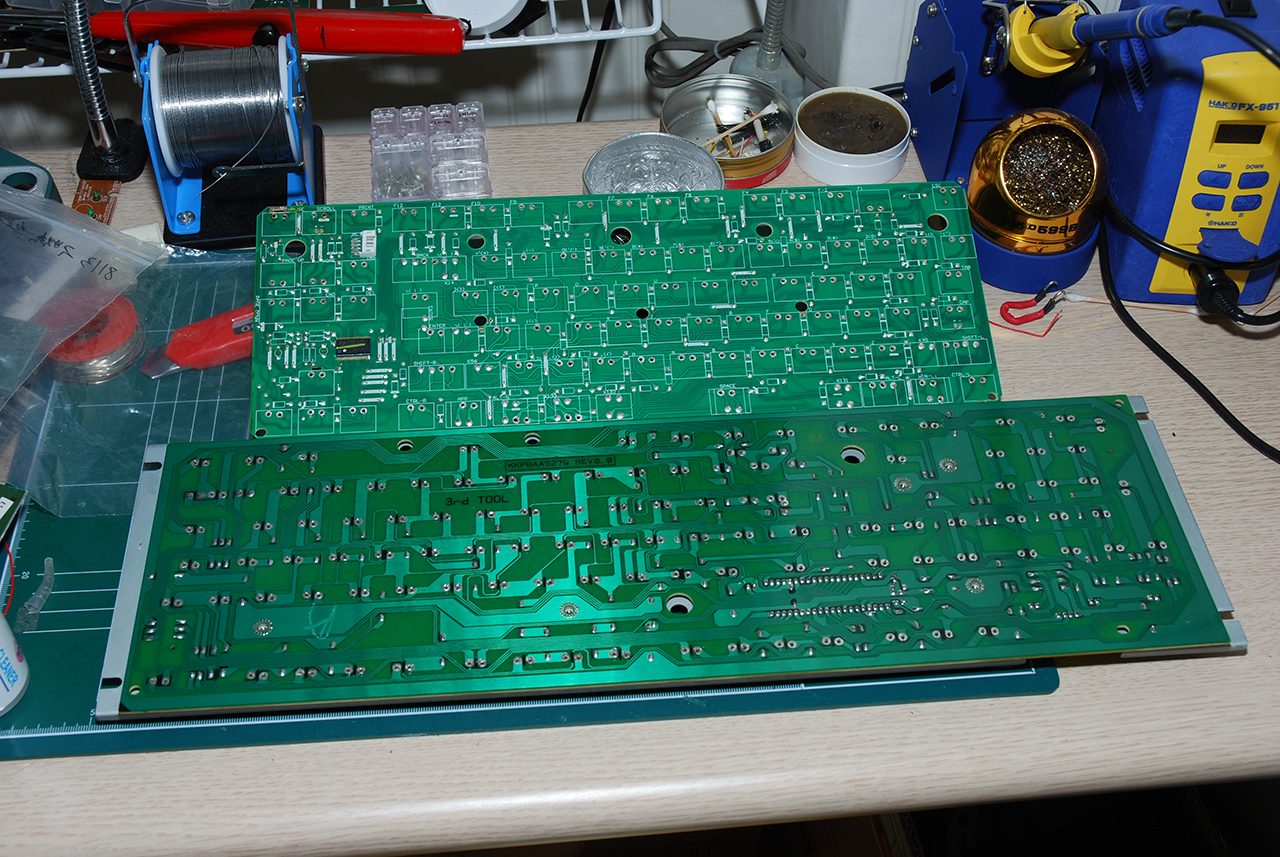

우선 두 기판을 디솔더했다.

조심스럽게 잘 디솔더해서 동박이나 기판이 손상된 부분은 한군데도 없다.

알프스도 스위치 다리가 접혀있기는 하지만, 접점이라도 좀 얇아서 그나마 양반이다.

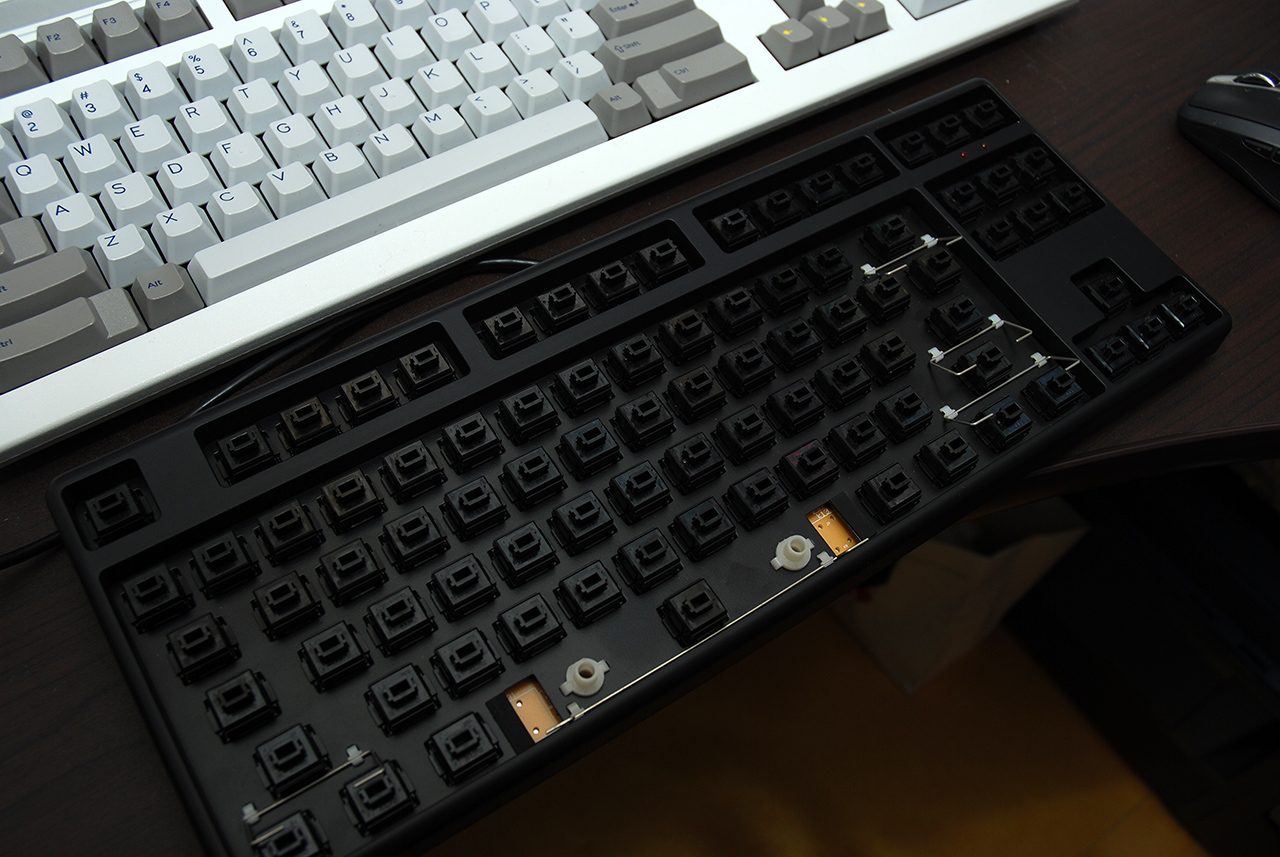

라이트에 델에서 추출한 알프스 순정 흑축 넌클릭을 이식한 모습니다.

검은색이라 그런지 나름 무게가 있다.

눈썰미가 있는 사람이라면 여기서 뭔가 이상한 점을 발견할 수 있다.

정답은 다음 사진에 ㅋㅋㅋ

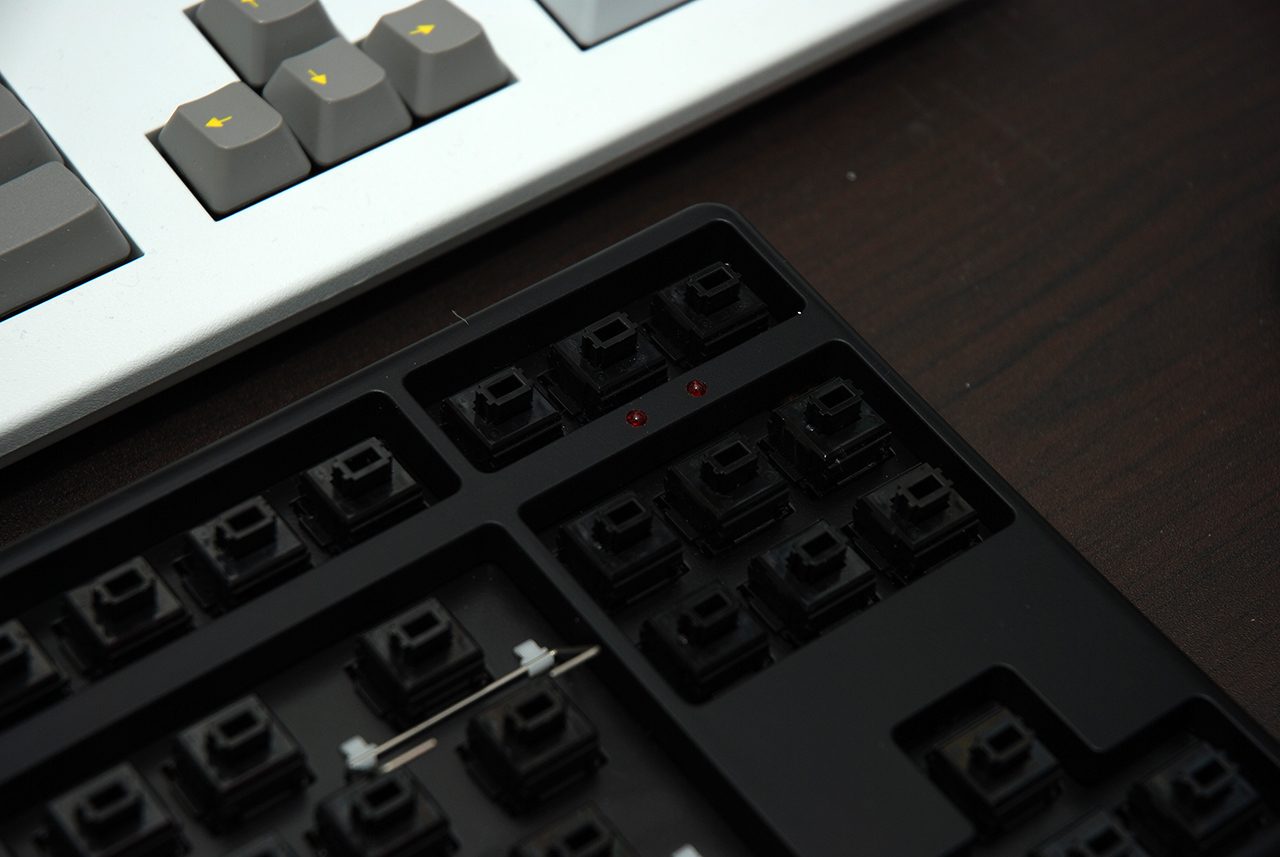

라이트의 오른쪽 위 부분을 중심에 놓고 찍은 샷이다.

원래 라이트 순정은 LED가 없다. 그래서 이게 캡스락이 켜진건지, 스크롤락이 켜진건지 알 도리가 없다. 물론 소프트웨어를 깔아서 보는 방법이 있을 수는 있으나...

뭐든 하드웨어단에서 완료되는게 가장 좋은 것 아니겠는가...

(LED를 추가했다.)

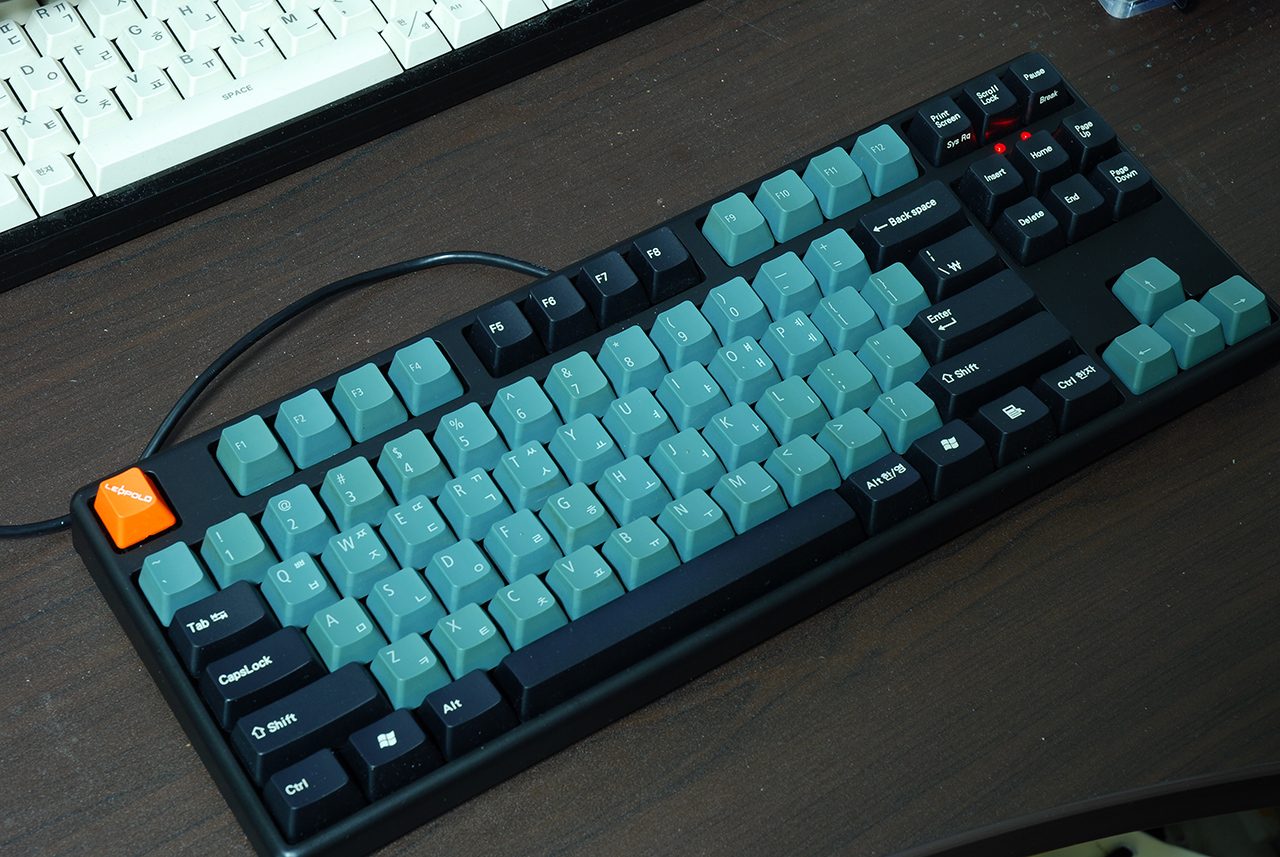

최종 완성된 라이트이다.

키캡은 에이서에서 추출해서 섞어 넣었다.

의뢰자분이 키캡이 예뻐서 작업한다 했는데...

이쁘긴 이쁘다. 색이 너무 많이 튀지도 않으면서 적절히 잘 조화되어 있다.

LED가 분명히 보인다.

LED는 하우징 겉으로 드러나는 것을 고려하여 일부러 고휘도를 쓰지 않았다.



갑자기 끗(?)
