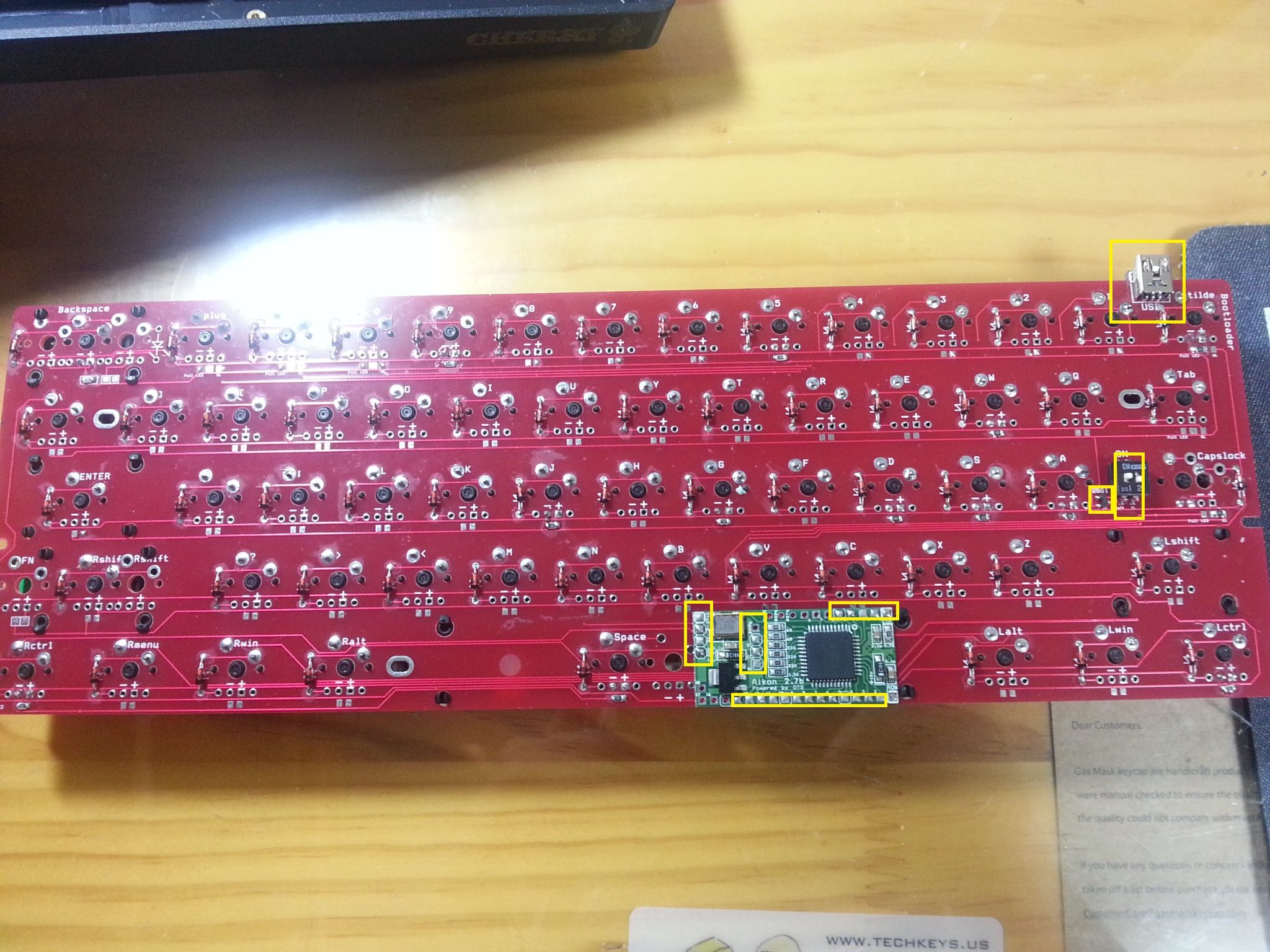

노란금 친 부분에 땜하시면되구요



아이콘은

노란부분위주로 땜 하셔야하는데

납을 밀어넣으시면서 채워서 아래 기판구멍까지 다 납이 채울 정도로 땜하셔야 합니다~

소자는 모두 한면으로 땜하시고(기판 아랫면)

우측에 딥스위치와 소자한개가 있습니다.

소자들을 대보시면, 사이즈 딱 나오게 발 부분에 땜하는 부분이 표시가 되어있으니 거기에 땜하시면 됩니다 : )





주의:

아이콘 노란부분 맨아랫쪽 맨 오른쪽부분도 땜 하셔야되요 상자를 안쳐놨네요 ㅡ0ㅡ;;^^;

여튼 구멍에 맞게 넣어주시면 됩니다.!
