드디어... 해피 Type-S를 블투로 개조하였습니다.

Lufiel

http://www.kbdmania.net/xe/9266750

2016.10.13 16:33:11 (*.98.41.205)

5445

처음은 해피 BT를 Type-S로 사용하고 싶다는 욕망에서 시작을 하였습니다.

Type-S용 슬라이더와 저소음링을 구입하여 해피 BT를 저만의 Type-S로 완성을 하였고...

여기서 멈추지 않고 우연히 구하게된 해피 Type-S를 블투로 사용하고 싶다는 생각을 하였습니다.

역시 시작을 하지 말았어야 할까요. ㅠㅜ

돈이 줄줄이 새는지도 모르고 결국에는 해피용 블투 컨트롤러 보드를 구입하게 되었습니다.

구입하면서 배터리도 최대로 올릴수 있는 것까지 올리기위해 알아보다 배터리도 구입을하고 최대로 오릴수 있는 배터리는 전원선을 해피용 블투 컨트롤러 보드에 맞는 선으로 교체, 그리고 설치까지 설치하면서 보기 섫은 USB허브쪽도 허접하지만 막아주는 작업을 하고 완성하였습니다.

이야기가 길어 졌네요.

사진 보시겠습니다.

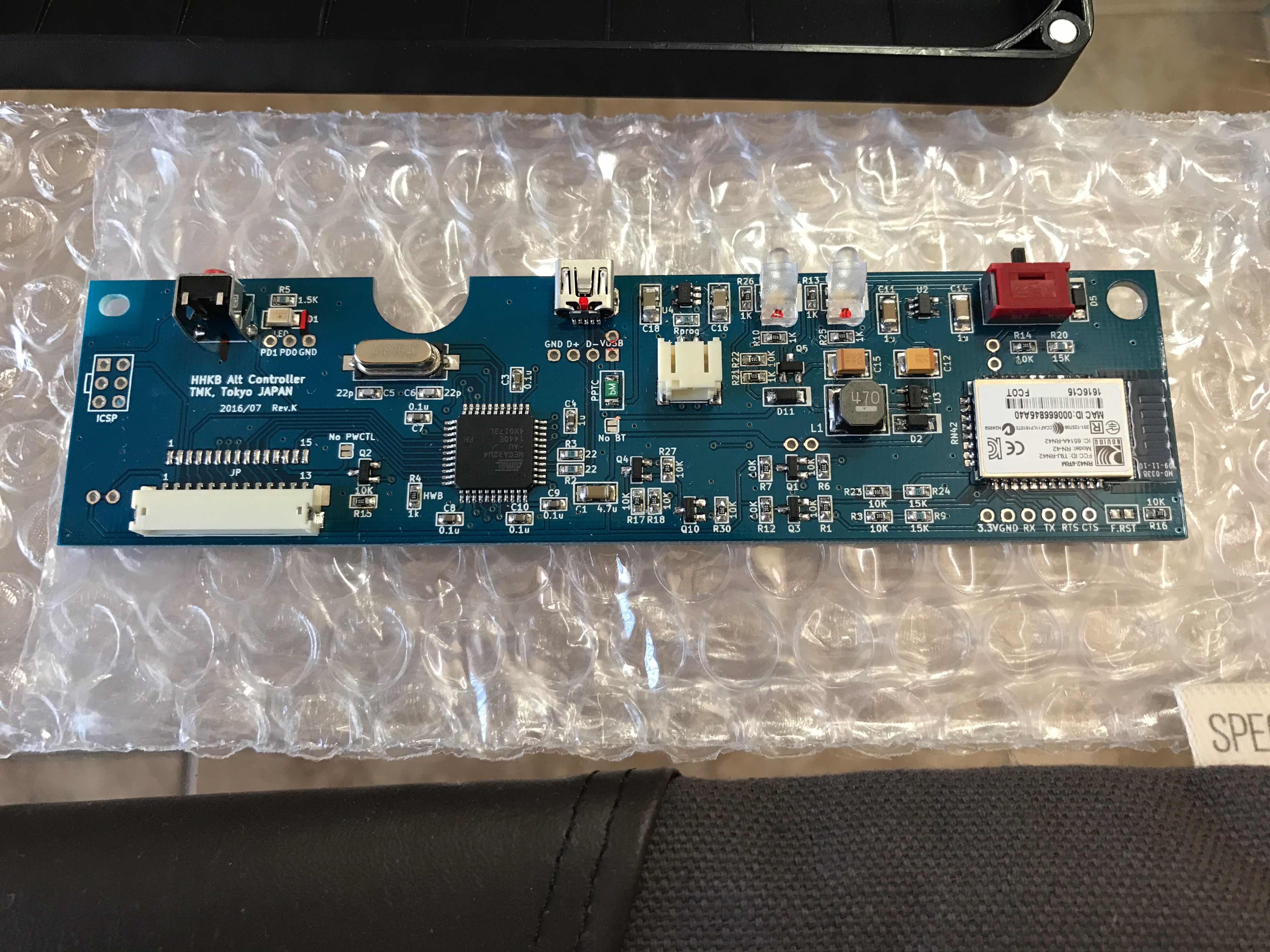

일본에서 날아온 해피용 블투 컨트롤러 보드입니다.

이것의 장점은 해피를 블투로 만들어 준다는 장점과 연결된 배터리를 충전까지 해준다는 장점 그리고!!!

자기가 원하는 배열로 해피를 만들수 있다는 것이였습니다.

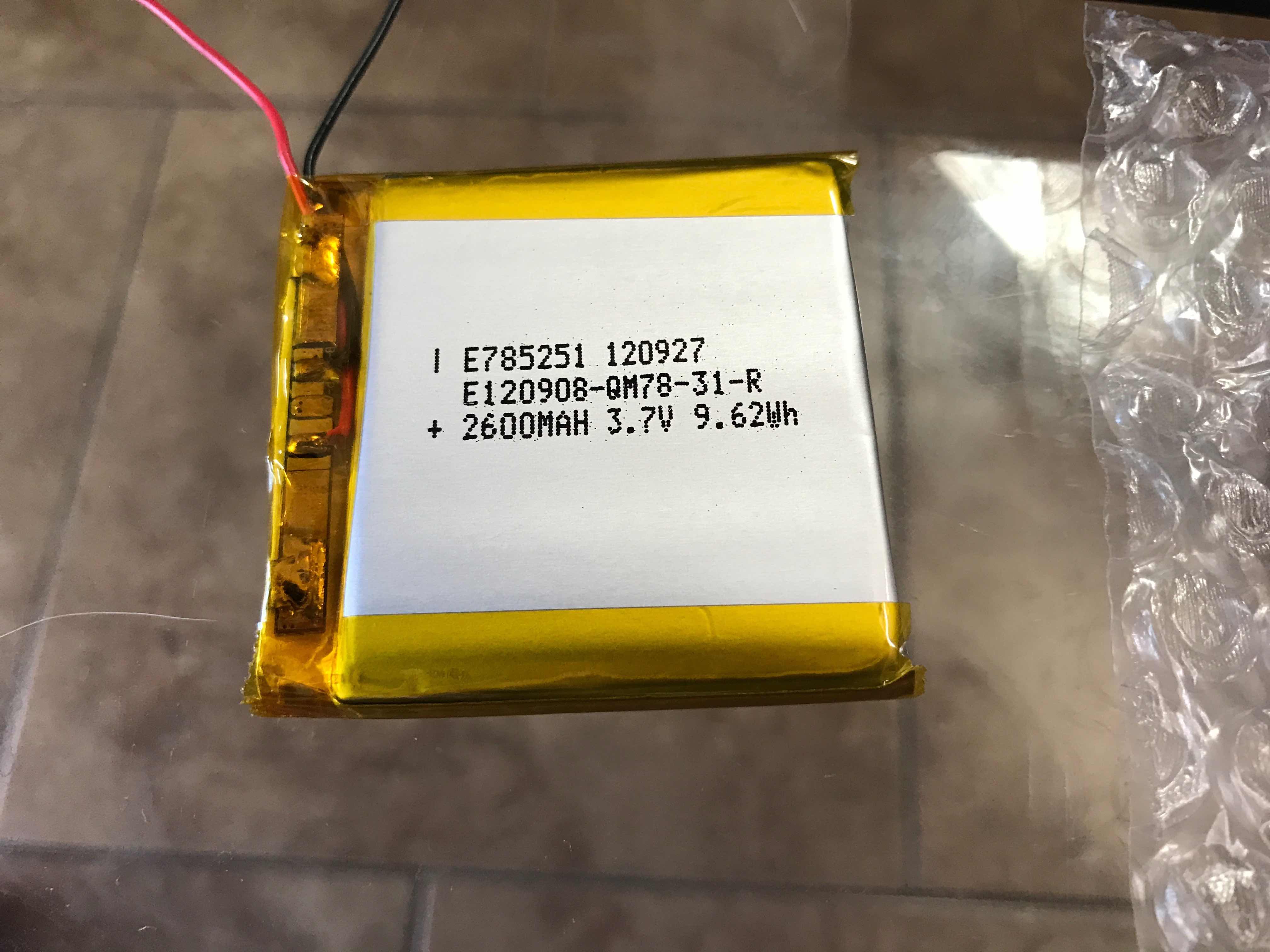

이 배터리가 해피 속안을 부시지 않고 넣을수 있는 아주 꽉끼는 배터리입니다.

무려 2600이죠^^.

850mAh가 12시간을 사용 할 수 있다고 나와 있었으니까 36시간 조금 넘게 사용할수 있다는 견론이 나옵니다.

핸드폰처럼 집에서 충전 잘하고 밖에서 하루종일 사용하다 집에 갔을때 충전해서 사용하면 된다는 견론이 나옵니다.^^

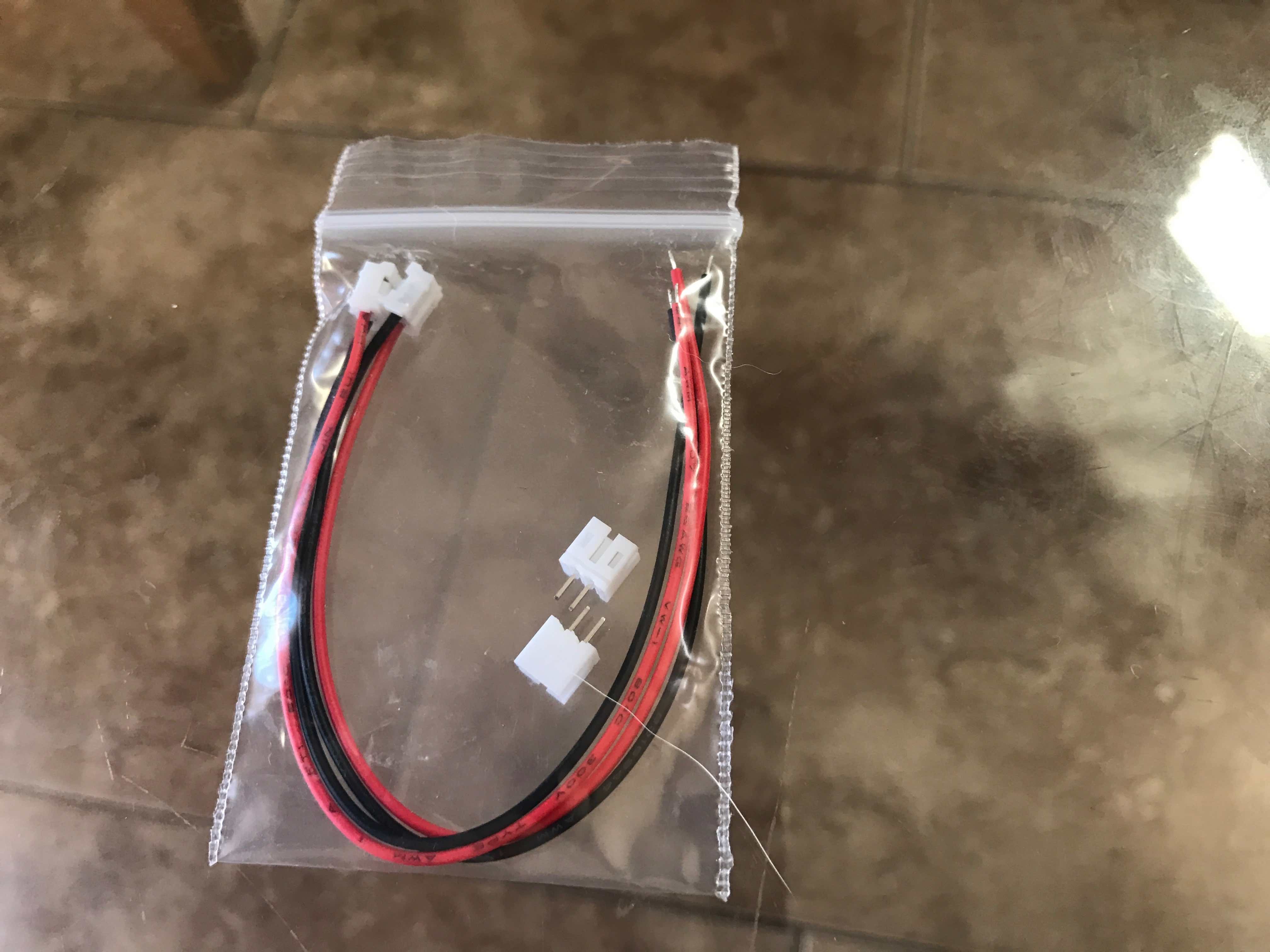

배터리에는 해피 블투용 보드에 맞는 연결선이 없습니다.

그래서 연결을 해줘야 하지요 그래서 구입을 했습니다.

오랜만에 인두질도 했네요.^^

근데 구입할때 잘못해서 이 선은 +와 -의 위치가 다르더군요.

그래서 선을 살짝 빼서 다시 잡아줬습니다.

참!

저배터리선에 직접적으로 위에보이는 플라스틱을 연결해도 되지만 배터리 선의 길이가 너무 짧네요.

그래서 이렇게 선으로 구입을 한것은 정말 잘한 행동이였습니다.

연결하고 속안을 찍지를 못했네요..ㅠㅜ

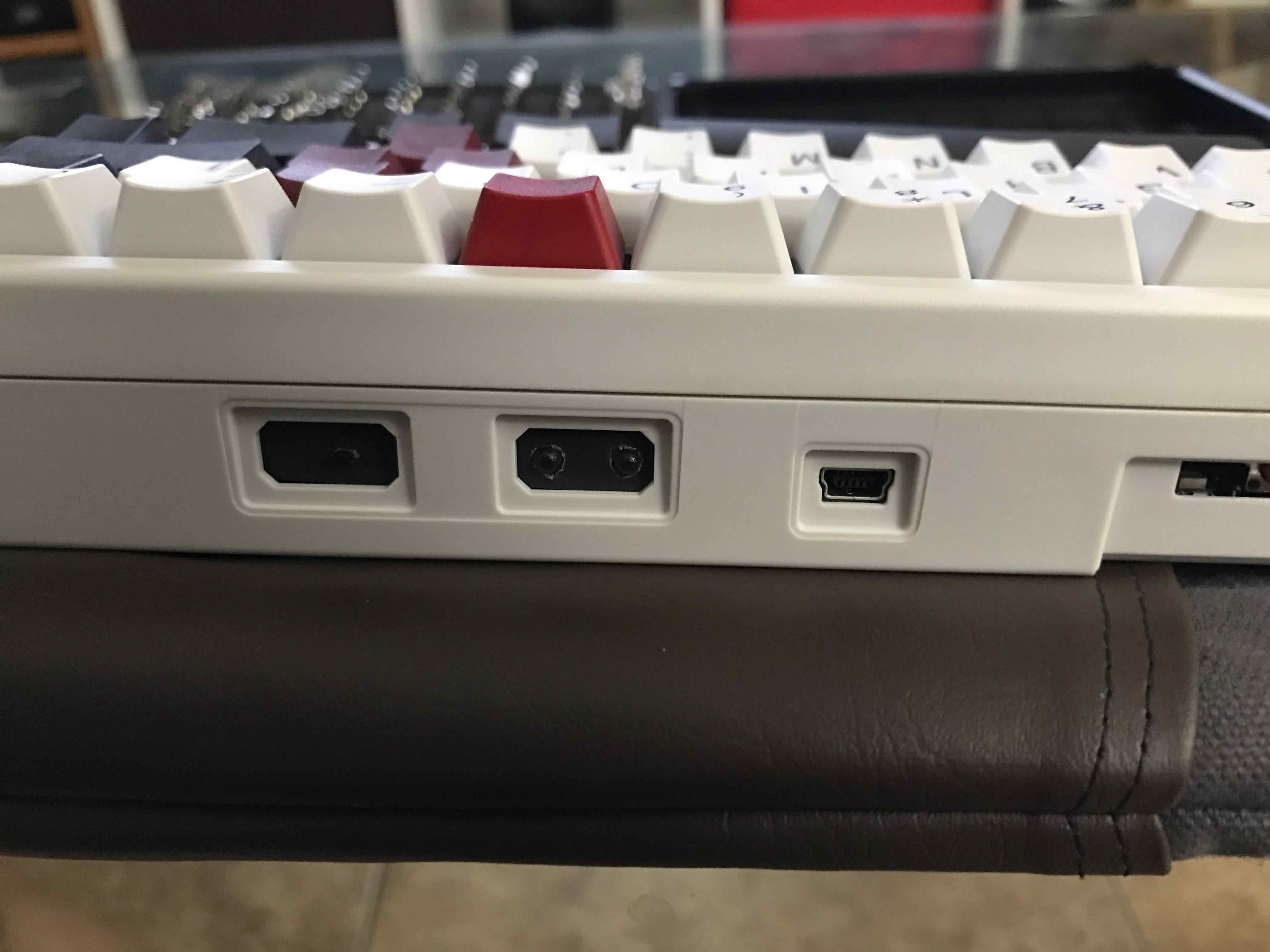

USB허브쪽은 안쓰는 CD케이스를 잘라서 칼질해서 구멍을 만들어서 이렇게 끼워 줬네요.

없는것 보다는 있는게 좋아서 그냥 달았습니다.

나중에 기회가 된다면 3D프린터쪽으로 해서 더욱 깔끔하게....

그냥 생각만 하고 있습니다.

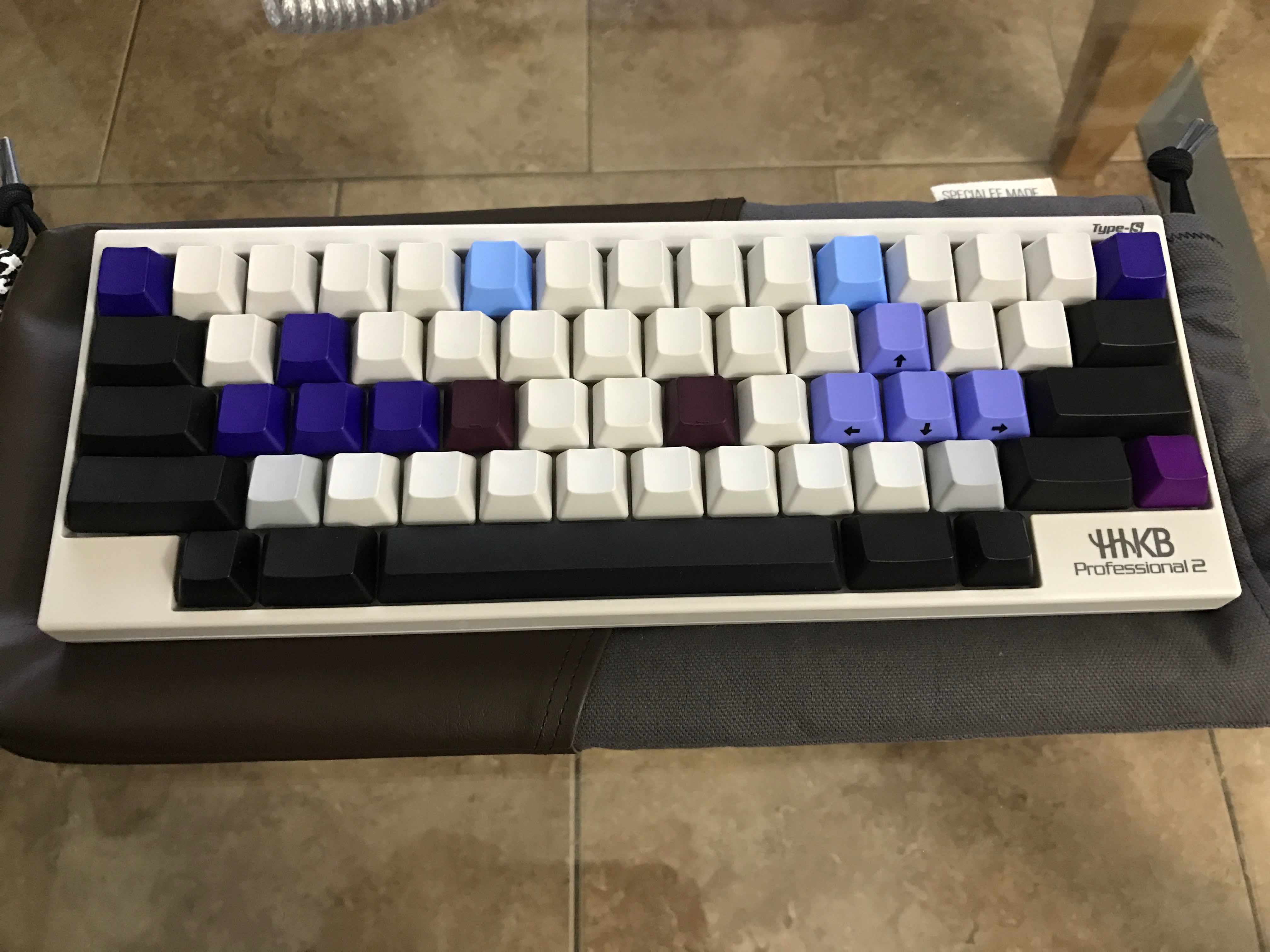

키보드를 완성하고 키캡도 조금 변경해줬습니다.

기본적으로 해피의 배열을 유지하고 화살표를 위와같이 바꿨습니다.

물론 키 조합으로 원래의 배열로 바꿀수도 있구요.

넘버키패드도 키조합으로 사용할수 있게 넣어봤습니다.

해피에 벌써 적응을 하였는지 화살표 키를 사용할때 조금은 불편하네요. ^^;;;;

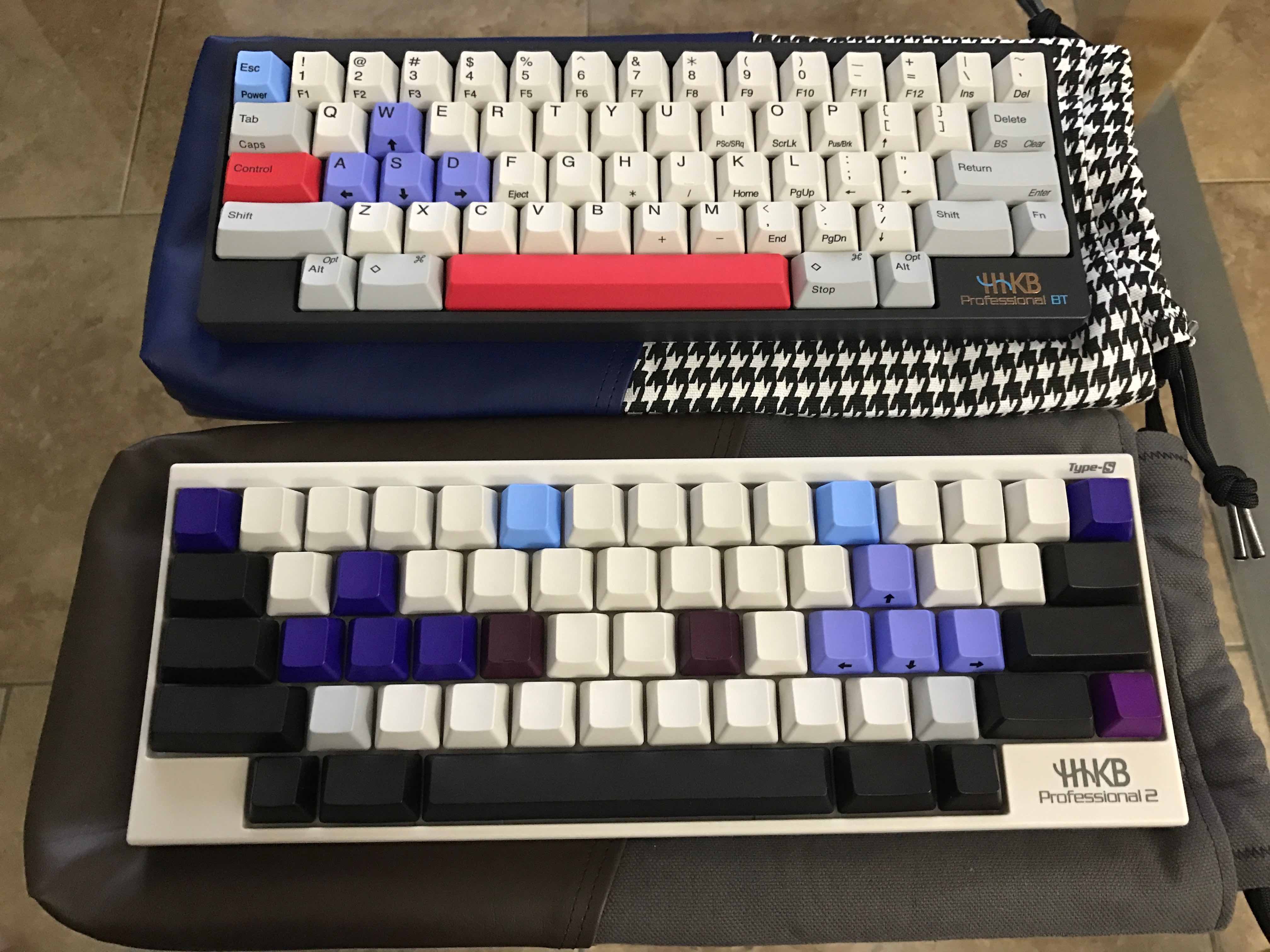

위에는 해피해킹 BT를 Type-S로 개조한 HHKB BT Type-S 이구요.

밑에는 해피해킹 Type-S를 BT로 개조한 HHKB Type-S BT 입니다.

밑에 녀석은 빨리 스티커구해서 붙여줘야겠어요.

다른 스티커는 있는데 Type-S 스티커만 없어서 아직 못 붙이고 있네요...ㅠㅜ

이글은 개조한 해피 Type-S를 BT로 컴퓨터에 연결해서 작성한 것입니다.

그럼 모두들 좋은 하루되세요.^^

----------------------------------------------------------------------------------------------------------------------------------------

구입정도 올려요.

여기가시면 기판 구입하실수 있구요.

https://geekhack.org/index.php?topic=71517.0

제가 구매한 배터리는 여기

http://www.ebay.com/itm/261625368941?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

기판과 연결하는 파트는 여기

http://www.ebay.com/itm/151885001780?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

기판과 연결하는 선과 배터리를 연결후 저는 수축튜브로 마무리를 했는데 그냥 절연 테이프로 하셔도되요.

근데 수축 튜브가 깔끔하고 좋네요.

이 게시물을

지름신은 내 친구

보유 (또는 했던) 키보드

HHKB Profesional BT Type-S (개조,)

HHKB Prefessional 2 Type-S BT (개조)

HHKB Prefessional JP Type-S BT (개조 예정)

HHKB Prefessional 2 Type-S (순정)

Apple G5 Wireless Keyboard

~~Apple Wireless Keyboard 1nd Gen (Aluminum)~~

Apple Wireless Keyboard 2nd Gen (Aluminum)

~~Realforce 104 10th Anniversary 45g~~

Realforce 23U

보유 (또는 했던) 마우스

Apple Wireless Mouse (G5)

~~Apple Mighty Mouse (Wireless)~~

~~Apple Magic Mouse~~

Apple Magic Mouse

~~Apple Magic Trackpad 1st Gen~~

~~Apple Magic Trackpad 1st Gen~~

Apple Magic Trackpad 1st Gen

Apple Magic Trackpad 2nd Gen

Logitech Wireless Mouse M305

~~Logitech Bluetooth Mouse V470~~

2016.10.13 16:56:05 (*.74.170.243)

신의손가락

우왕. 무선으로 처보고 싶네요. ㅋ

블투 컨트롤러 기판은 얼마했었나요?

2016.10.14 04:38:36 (*.98.41.205)

Lufiel

배송비 포함 86불 지불했는데 배터리랑 이것 저것 부차 적인걸 구입하니 100불이 넘게 들었네요.

그래도 무선이 되니 만족스럽네요.

거기다 자기가 원하는데로 프로그램밍이 가능해서 더더욱 좋구요.^^

2016.10.13 18:22:53 (*.254.234.184)

taeStyle

능력자시군요!!

2016.10.14 04:39:05 (*.98.41.205)

Lufiel

능력자긴요^^

그냥 있는거 조립하는 건데요.

2016.10.13 19:43:16 (*.221.59.28)

힘찬아빠

헐.. 값비싼 재료.. ㄷㄷㄷ

2016.10.14 04:40:04 (*.98.41.205)

Lufiel

Type-S가 어쩌다보니 저한테 하나더 들어와서 그걸 이용한거라 생각보다 엄청 비싸지는 않아요.

그냥 조금 비싼 재료...ㅋ

2016.10.13 20:00:41 (*.177.180.228)

welsper

역시... 괴수분들은... ㄷㄷ 엄청납니다;;;

2016.10.14 04:41:02 (*.98.41.205)

Lufiel

제가 기판을 제작한건 아니구요..^^;;

전 그냥 있는걸 구입해서 거기에 조금 추가를 한것 뿐인데요모.ㅋ

2016.10.13 21:32:45 (*.222.102.199)

cuda

와 저도 이보드 구매하려고 했었는데 사용은 어떤가요?

2016.10.14 04:43:21 (*.98.41.205)

Lufiel

블투 2.1인것 빼고는 정말 만족입니다.

배터리시간도 36시간 이상이라 항상 충전에만 신경쓴다면 별문제 없을것 같구요.

오리지널 해피 블투랑 비교해서 손색이 없네요.

이건 배툭튀도 없어서 보기도 더 좋구요.^^

강추 드립니다!!!

매우 만족하면서 사용하고 있어요^^

2016.10.14 10:58:44 (*.245.15.170)

돈귀신

엄청나시네요. 이런 분들 보면 너무나 부럽습니다. ^^

2016.10.14 13:50:42 (*.98.41.205)

Lufiel

엄청나긴요^^;

여기에는 정말 무서우신 분들이 많아요.

제 구성은 여기 있는 분들에게는 조족지혈이죠.^^

2016.10.14 22:41:57 (*.133.42.75)

세훈

기성상품으로. 블루투스해피해킹이 나온시점에서.

애쓰신건 대단하신일 같은데

유니크함은 조금 떨어지지 않나 생각해봅니다.

2016.10.15 03:17:46 (*.135.210.25)

Lufiel

글을 보시면 아시겠지만 해피해킹 블투는 이미 구입으로서 사용하고 있는 시점이고. Type-S를 블투로 같고 싶다는 마음에 이렇게 만들었네요.

유니크함떄문에 만들었다면 그냥 커스텀 키보드로 갔겠죠^^

스스로 만족하니 괜찮다고 생각합니다.

2016.10.15 01:18:04 (*.240.105.84)

우희(ether)

무엇보다도 배열을 커스터마이즈 할 수 있는 부분이 가장 마음에 드네요.

흰색 타입에스를 좋아하는지라 블투버전이 조금 아쉬웠는데 좋은 정보 감사합니다~

혹시 기판 및 재료 구매 정보좀 공유 해주실 수 있으실런지요~

(거주지가 미국인지라 배송지가 가까운 곳이길 간절히 바라며...ㅎ;;)

2016.10.15 03:26:45 (*.135.210.25)

Lufiel

저도 미국에서 구매해서 받아서요^^

배송지는 일본이더라구요.

제가 집에가서 보고 쪽지 보낼께요.

블투 이외에도 커스텀을 위한 보드도 따로 판매를 하고 있더군요^^

저도 커스텀이 참으로 마음에 들어서 구매한가지도 있는데 정말 흡족합니다.

참! 아이패드요 홈버튼을 어떻게하면 올릴수록 있는지가 이제 관심하네요.

2016.10.15 05:24:57 (*.98.41.205)

Lufiel

쪽지 드렸어요.^^

2016.10.15 18:41:03 (*.120.194.20)

남민우

멋지네요.....

저도 해피를 좋아하는 해피 유저로서

한 번 시도해 보고 싶은 작업입니다.

혹시 저도 커스텀에 들어간 재료들에 대한 정보를 받을 수 있을까요??

2016.10.16 00:55:51 (*.98.41.205)

Lufiel

본문에 구매정보도 같이 올렸어요^^

배터리는 정말 타이트하게 맞으니 공간을 넉넉하게 사용하시려면 다른걸 알아보시면 될꺼예요.

이 배터리는 해피에 장찰할수 있는 배터리중 가장 큰 배터리인것 같아요.

2016.10.16 07:12:44 (*.131.97.210)

이발관형

와 대단하십니다... 허..

2016.10.16 09:05:01 (*.98.41.205)

Lufiel

감사합니다^^

2016.10.22 17:25:07 (*.161.108.173)

리노아빠

생각을 실행으로 옮길수 있다니 부럽습니다...

2016.11.26 17:13:10 (*.98.41.205)

Lufiel

칭찬 감사드립니다^^

2016.11.05 22:02:11 (*.154.33.165)

언쟁

대단하십니다ㄷㄷ

2016.11.26 17:13:34 (*.98.41.205)

Lufiel

대단하긴요^^

다들 충분히 하실수 있으세요.

2016.11.13 18:52:28 (*.139.35.72)

김대성01027244016

엄청난 능력자시네요!!

2016.11.26 17:13:49 (*.98.41.205)

Lufiel

능력자라니 송구스럽습니다.^^

2016.11.17 16:25:18 (*.226.188.52)

tokkystyle

와 hasu콘트롤러 쓰시는분이있다니 처음보네요 ㅋㅋㅋ

2016.11.26 17:15:08 (*.98.41.205)

Lufiel

그런가요?

여기서 몇몇분들이 이야기하는건 많이 봤는데 사용하는 사람이 없었군요.ㅎㅎㅎ

2016.12.01 18:17:23 (*.189.163.250)

taegaru

와우...대단하십니다.

2017.04.05 12:09:52 (*.99.254.155)

Lufiel

대단이라니요^^;

과찮이세요.ㅎ

2016.12.08 13:48:23 (*.247.225.82)

지대넓얕

입이 다물어 지질 않네요.. 해피키보드에 대한 애정이 남달라 보이시네요. 멋지십니다~!!

2017.04.05 12:10:45 (*.99.254.155)

Lufiel

제가 한곳에 빠지면 그것만 파는 성격이라...

칭친 감사드립니다.^^

2016.12.23 17:01:56 (*.104.30.176)

삿뿐삿뿐

와.. 이런거 하시는분 보면 존경스러워요... 대단하십니다

2017.04.05 12:11:15 (*.99.254.155)

Lufiel

존경까지야...ㅎ

감사합니다^^

2016.12.29 14:46:38 (*.216.137.26)

연양갱

대단하시네요 ㄷㄷ

2017.04.05 12:12:07 (*.99.254.155)

Lufiel

과찮이세요.

시중에 판매하는 것들을 이용해 만들었을 뿐인데요^^

2017.03.10 00:18:53 (*.62.219.182)

매불매향

멋진 글 잘 보았습니다..
구성품 모두 주문하였으니.. 빨리 도착하면 좋겠네요..

2017.04.05 12:12:31 (*.99.254.155)

Lufiel

덧글이 달린걸 이제야 보았네요^^;ㅎ

2017.03.10 17:05:29 (*.32.42.21)

키마더럽

조립 글 잘 보았습니다.

2017.04.05 12:13:07 (*.99.254.155)

Lufiel

도움이 되셨으면 좋겠네요.

2017.03.26 18:31:33 (*.56.52.74)

yooncho1015

조립 다 하시고 나사 꽉 조여도 괜찮나요? 배터리가 눌리지는 않을까요 ?

2017.04.05 12:15:12 (*.99.254.155)

Lufiel

꽉조이셔도 배터리는 눌리지 않습니다.

다만 너무 꽉 조이시면 나사가 본체의 플라스틱 부분을 갉아 먹어 나중에 체결이 헐거워 지는 단점이 있습니다.

해피는 본체가 플라스틱으로 되어 있기 때문에 적당하게 조여주시는 것이 좋고, 또한 최소한으로 본체를 여시는것이 좋습니다.

2017.03.30 17:36:40 (*.184.7.170)

adrien91

궁금한 사항이 있어 문의드립니다.

혹시 기존 케이블을 분리하는 팁이 있나요?ㅠㅠ

절대 안빠져서 교체를 못하고 있습니다 ㅠㅠㅠ


2017.04.05 12:15:53 (*.99.254.155)

Lufiel

덧글을 이제야 확인 했네요.

이미 뺴신걸로 알고 있으니 더이상의 추가 내용은 달지 않을께요.^^
