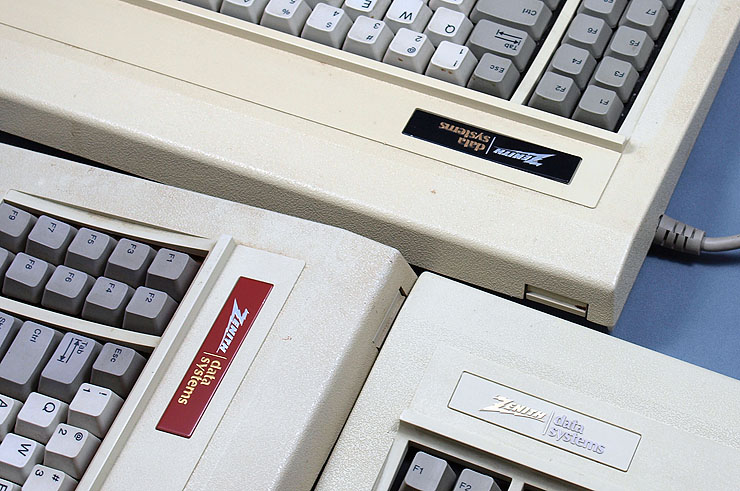

제니스84 3형제입니다.

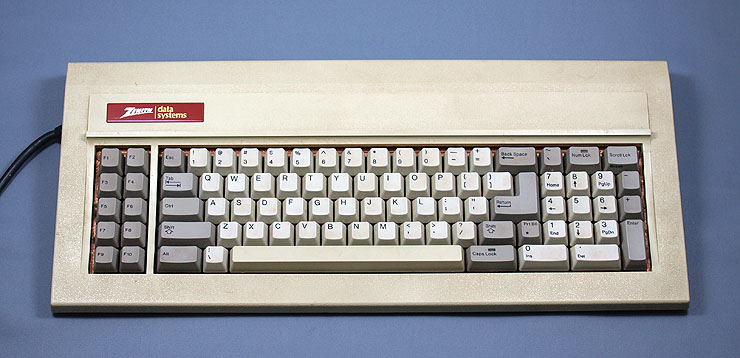

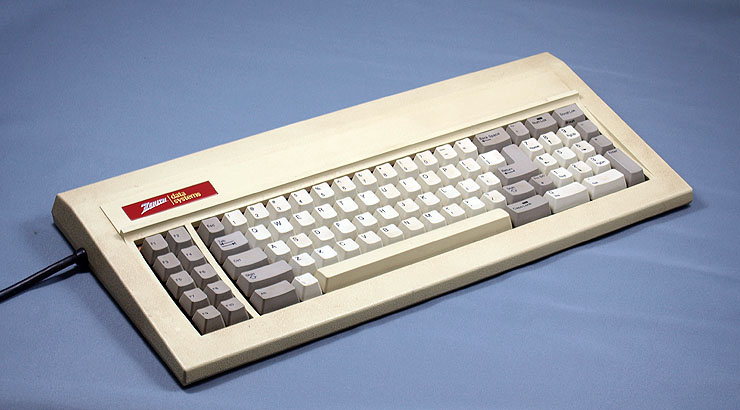

제니스 84 레드라벨
알프스녹축/ 승화인쇄 / 시리얼 / 2kg의 다른모델에비해 2.4kg의 묵직한 바디입니다.

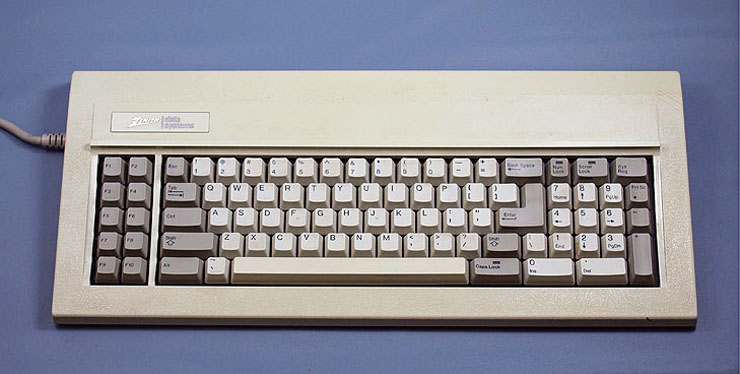

제니스 84 화이트라벨
알프스 녹축 / 이색사출 / XT ... 넘락위치가 다른것이 보입니다

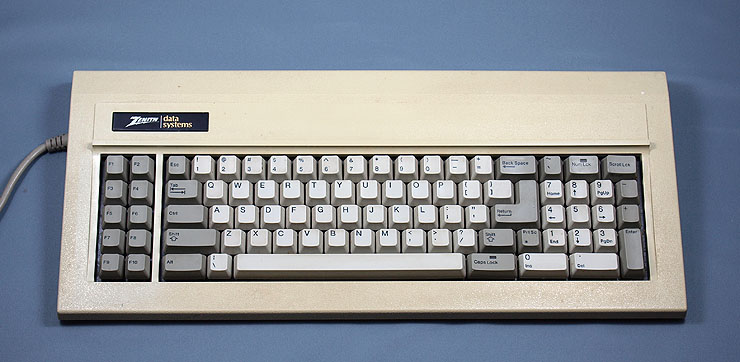

제니스 84 블랙라벨
알프스 녹축 / 이색사출 / XT

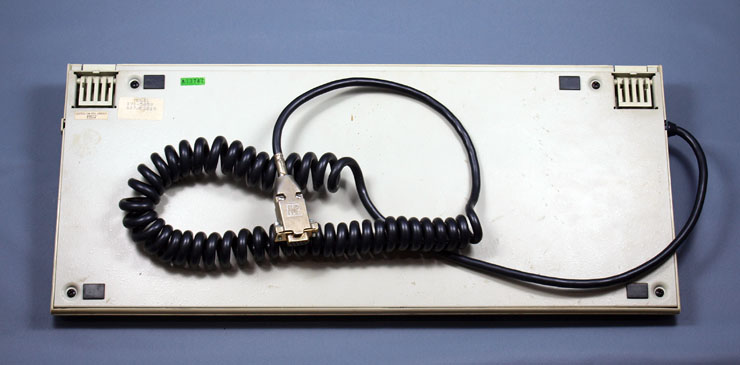

레드라벨의 바닥면

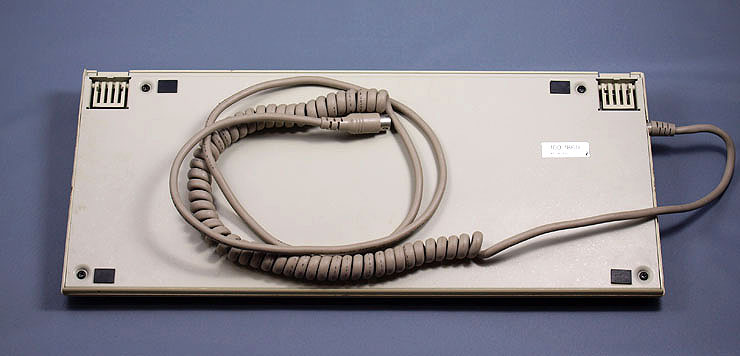

화이트라벨의 바닥

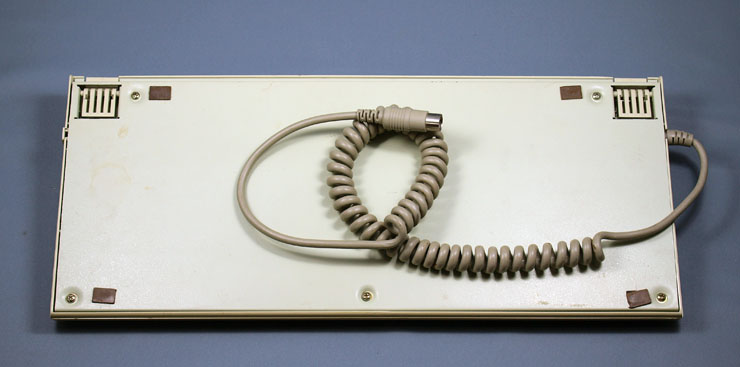

블랙라벨의 바닥 ... 하단에 볼트가 하나 더 있습니다.

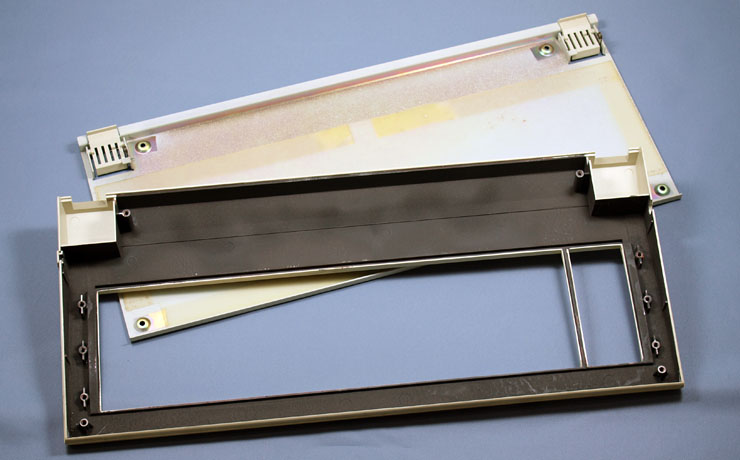

레드라벨의 하우징, 전도성도료가 내부에 칠해져있습니다.

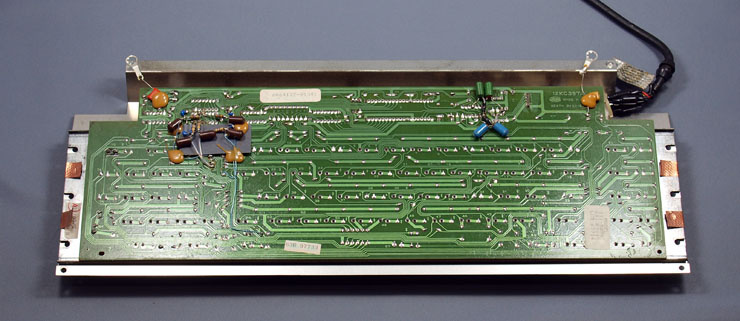

레드라벨 기판

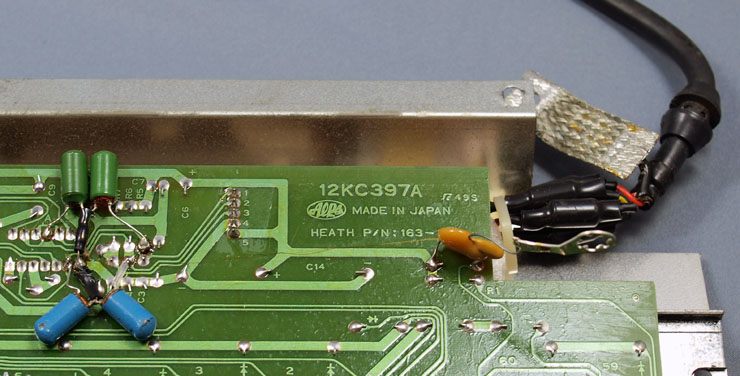

레드라벨 알프스 제팬 기판

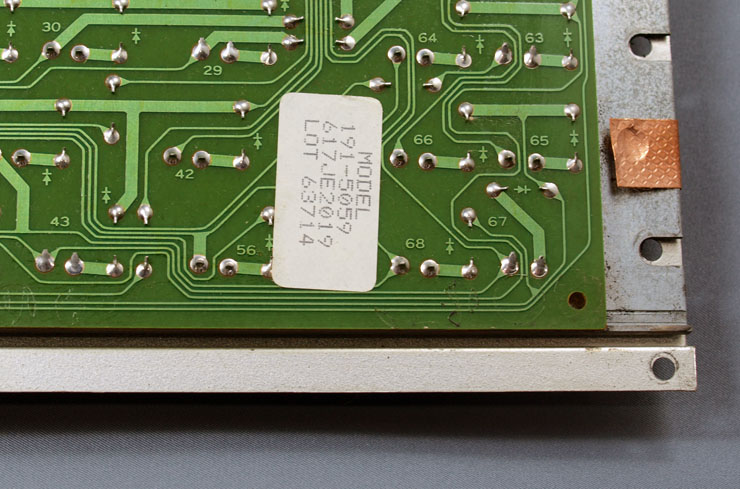

레드라벨 기판의 품번

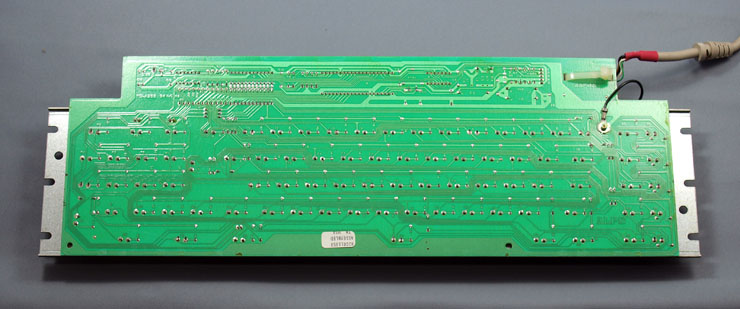

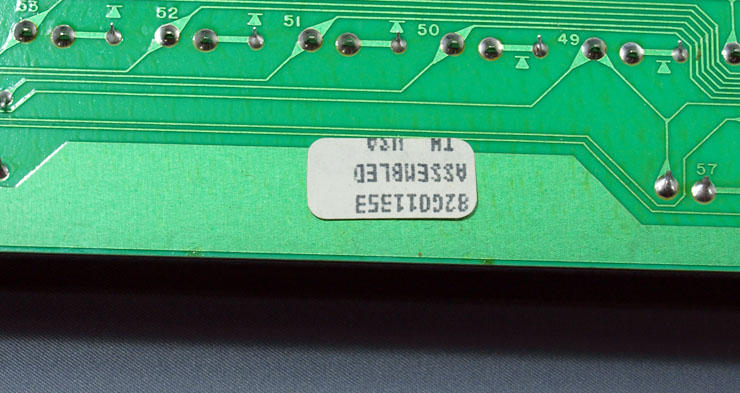

화이트라벨의 기판

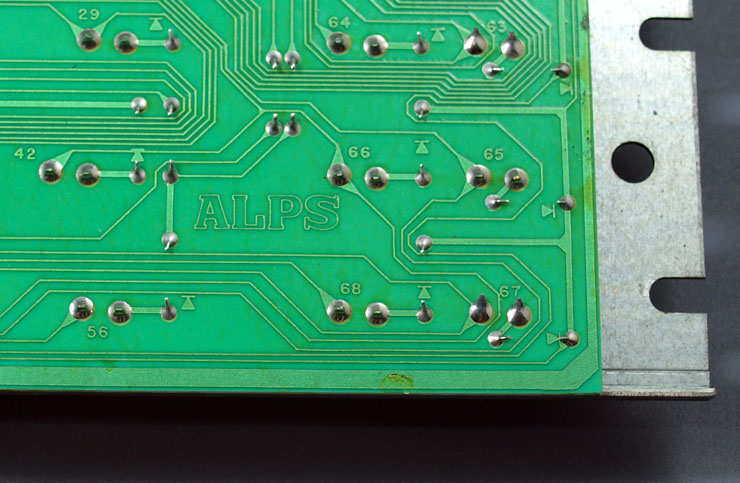

화이트라벨은 그냥 알프스..기판입니다.

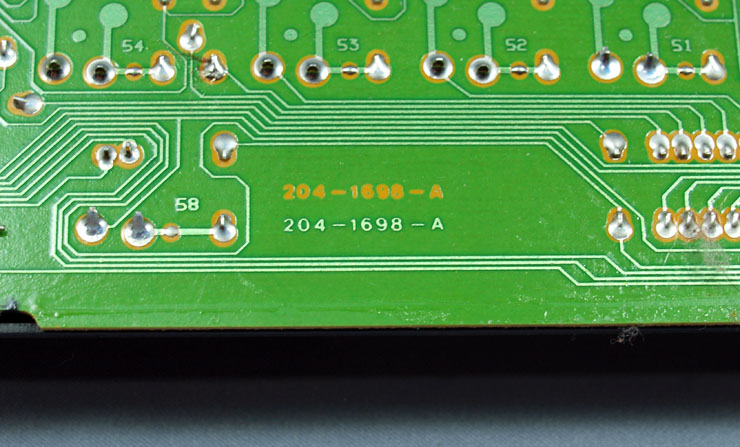

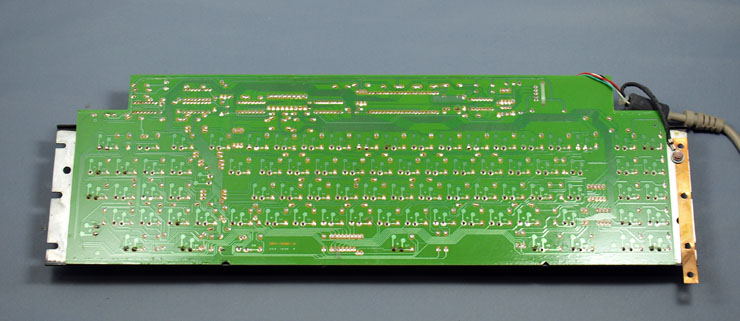

블랙라벨의 기판

블랙라벨 기판에서는 볼 수있는것이 없군요.

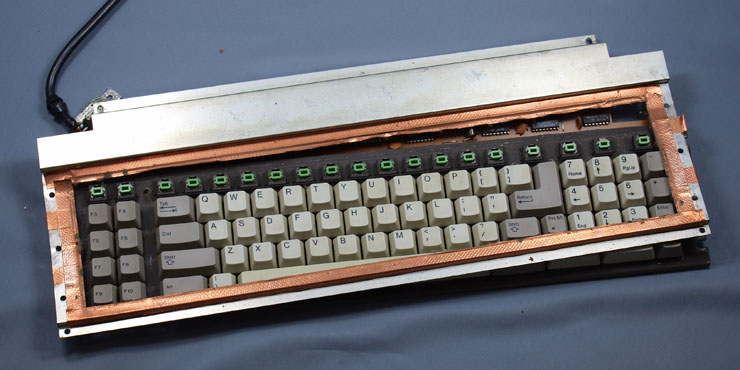

레드라벨은 접지대책이 무척 많이 되어있습니다.
접지용 패널 입니다.

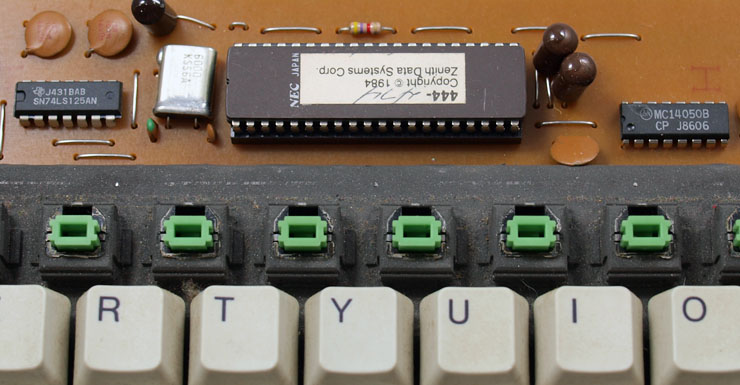

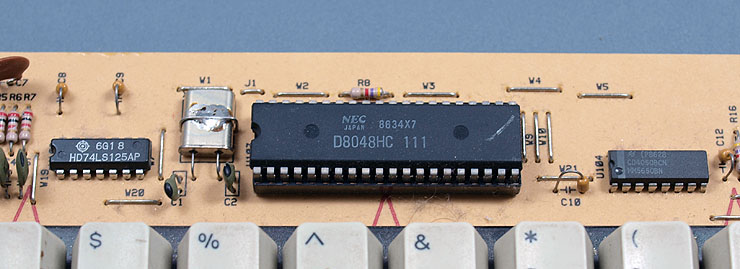

레드라벨 컨트롤러

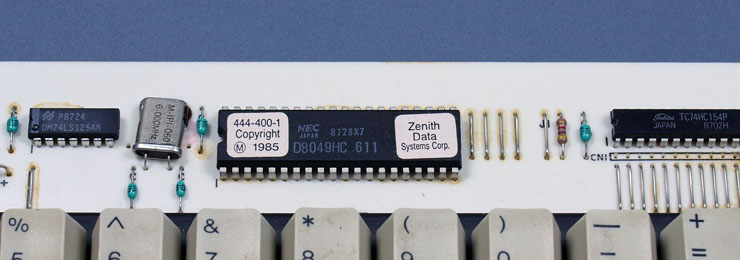

화이트라벨 컨트롤러

블랙라벨 컨트롤러

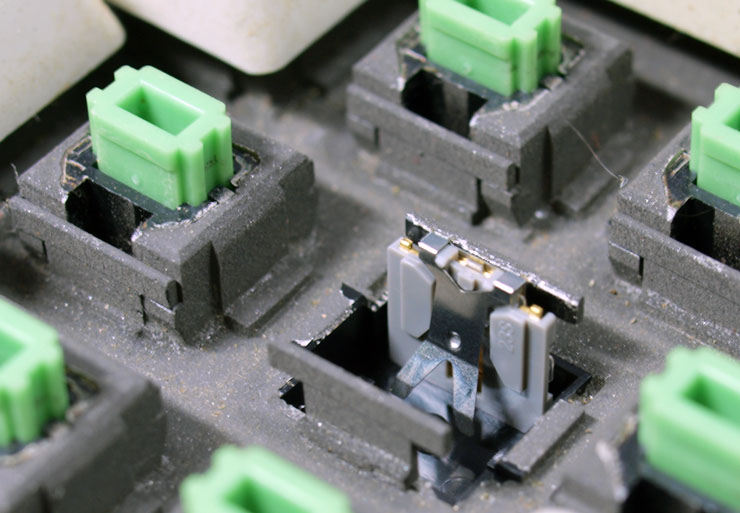

레드라벨 스위치
보강판과 스위치에도 전도성도료가 칠해져있습니다 ㅡㅡㅋ

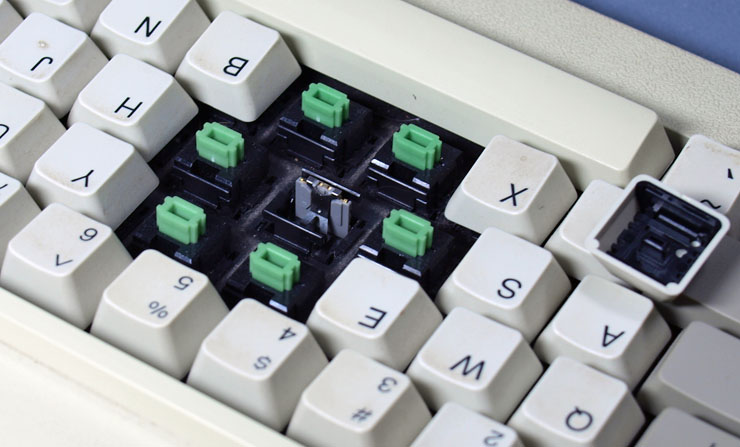

화이트라벨의 스위치

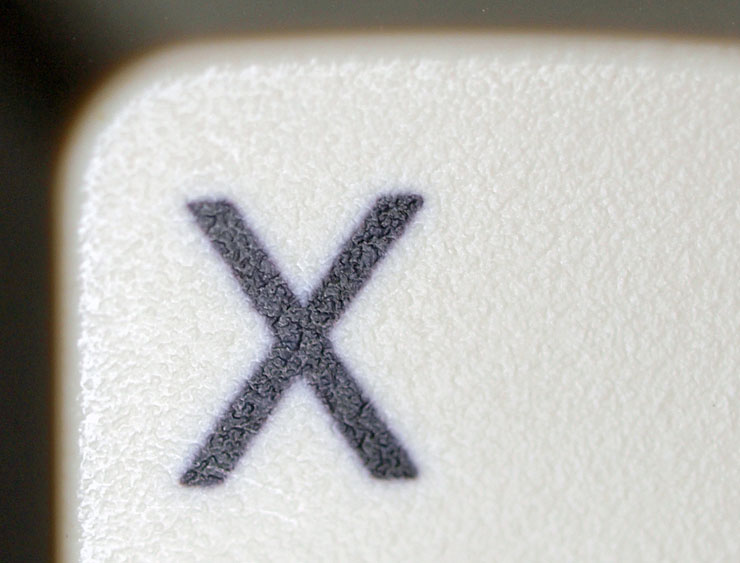

레드라벨은 승화인쇄

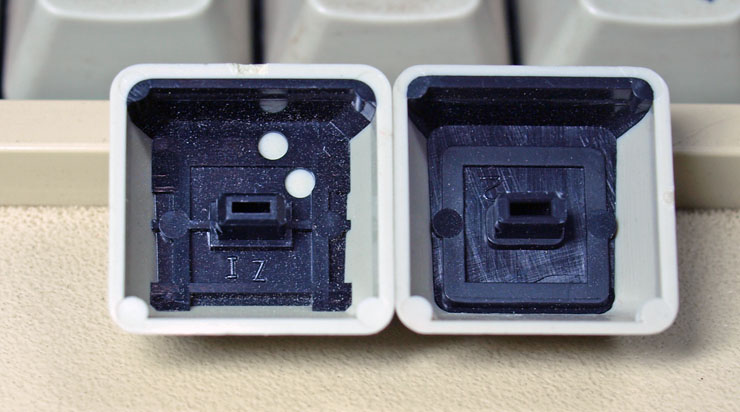

좌 화이트라벨 우 블랙라벨
같은 이색사출이긴하나 금형이 다릅니다.



부품용으로 즐겨 사용되는 제니스84를 살펴보았습니다.

80년 중반의 동시대에 제조된 제니스 84의 위 세모델은
동일한 외관에도 불구하고 기판도,키캡도, 하물며 사용된볼트까지 조금씩 다른
스위치이외에는 공유되는 부품이 거의 없는 재미있는 모델입니다.

그냥 화다닥 해체해버리고 나면 그뿐이지만 ^^ 이런걸 살펴두는 즐거움도있습니다.
