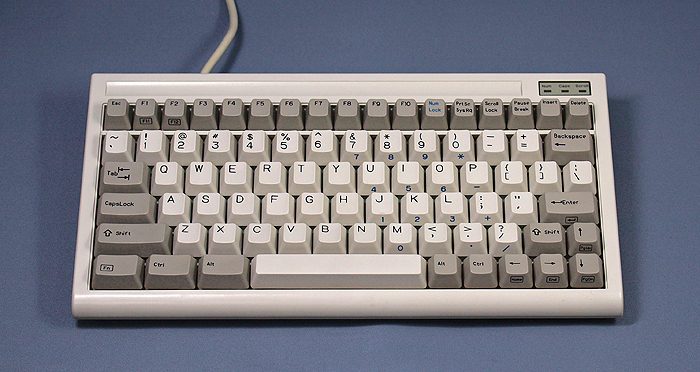

[정전] BTC 5100


BTC-5100c과 동일한 외형의 5100입니다.

품명 - BTC 5100
스팩 - 정전용량스위치 / 러버돔작동기 / 실크인쇄 / AT단자 /미니배열

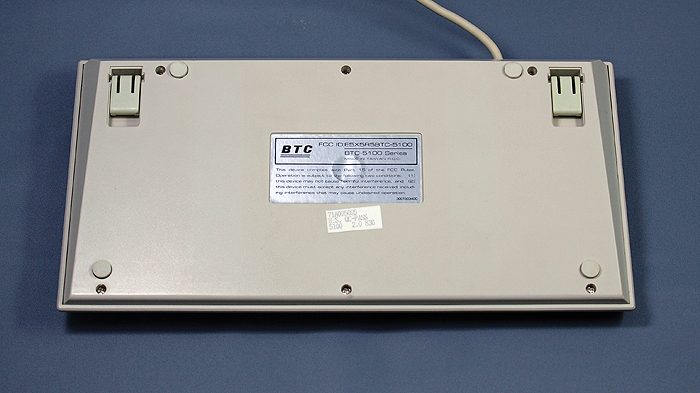

바닥면 1단 높이조절다리

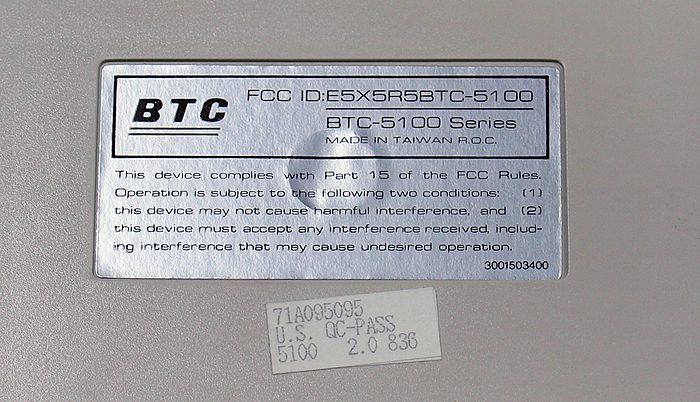

레이블입니덩
made in 대만

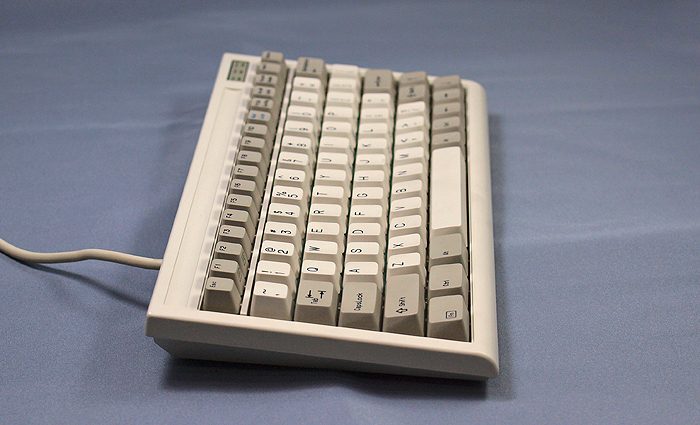

측면

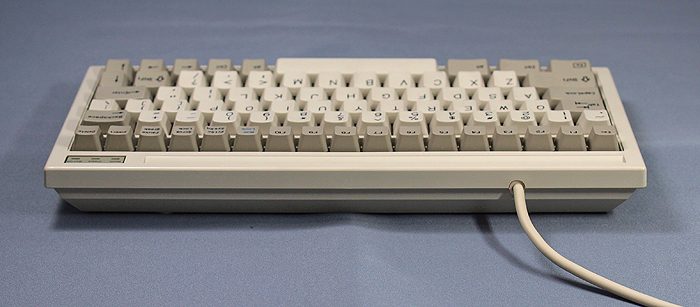

후면

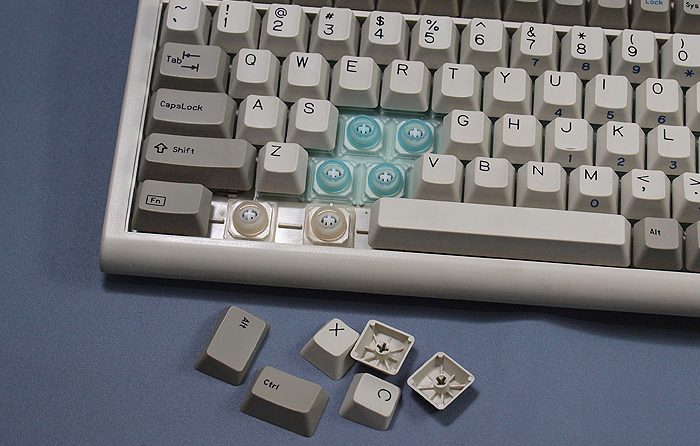

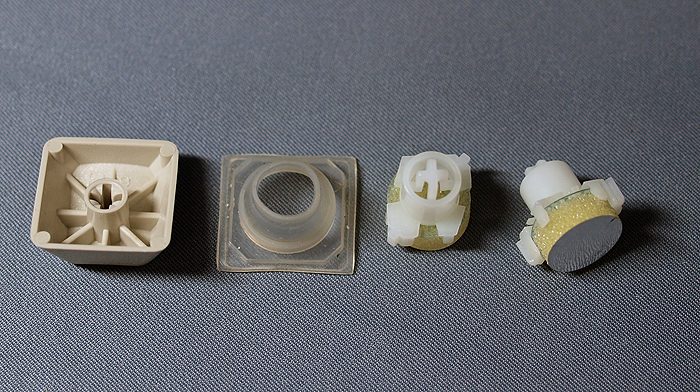

키캡을 뽑으면 러버돔 작동기가 보입니다.
슬라이더돌기형상은 체리와 같은 십자형입니다. 키캡호환 ^^ㅋ

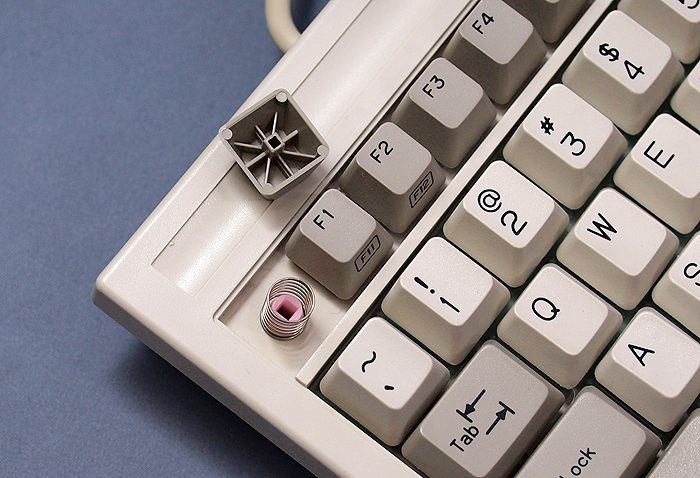

펑션열 부분은 스프링방식의 작동기입니다.


BTC.키트로닉 등에서 사용되는 알루미늄 박막 형식의 정전용량 스위치 입니다.
실제 통전되는 부분이 없고 금속막의 전하변화를 감지하여 신호가 발생됩니다.

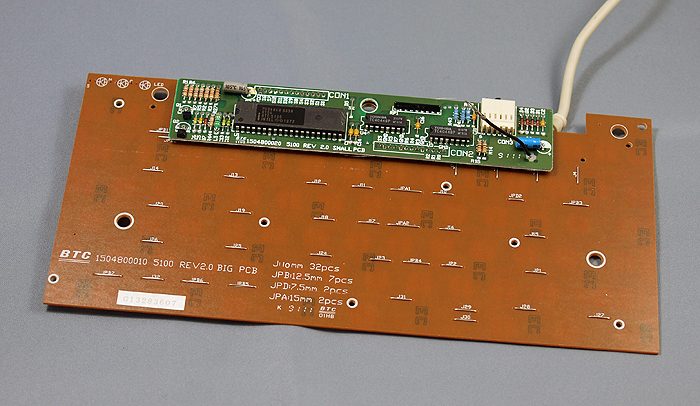

컨트롤러부

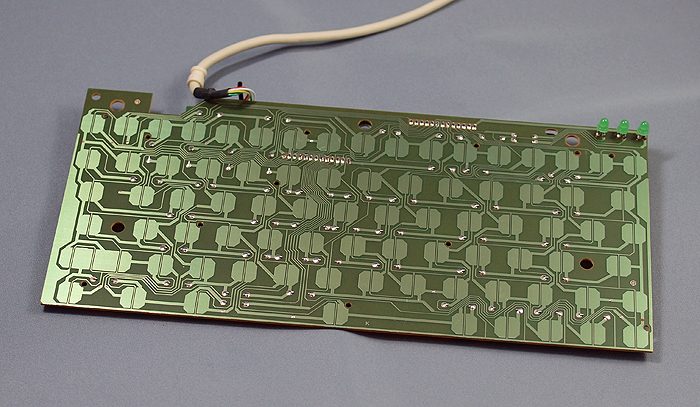

정전용량특유의 넓은 동박이 보이는 기판

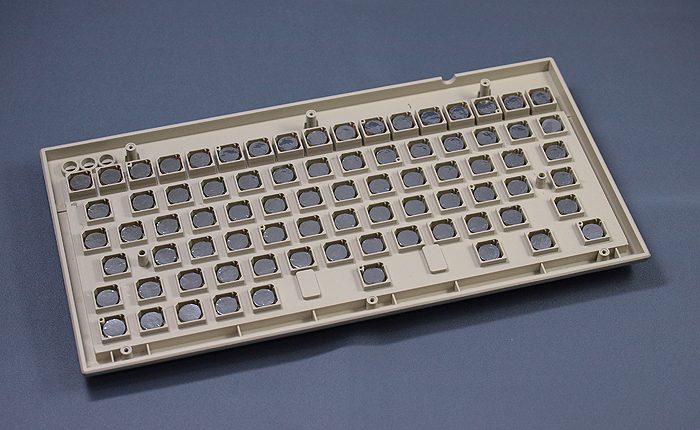

슬라이더는 상부하우징에 결합됩니다.

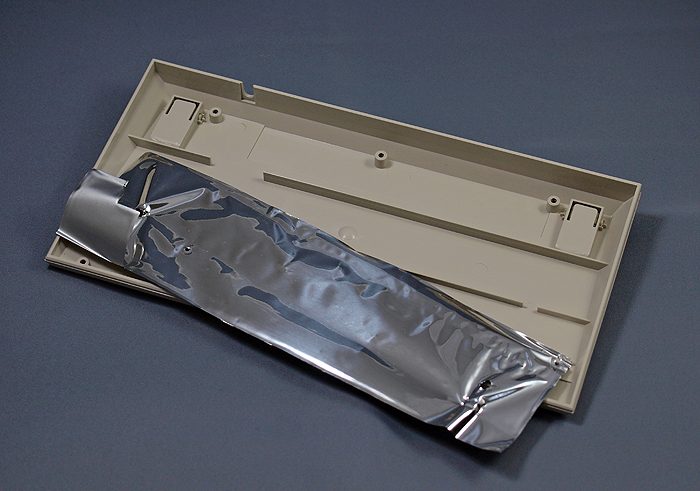

하부하우징과 접지용 알루미늄필름



형제모델인 5100c는 탄소접점방식으로 독특한 키감을 가지고있습니다만

5100역시 요즘은 드문 정전용량방식특유의 키감입니다.

볼곡폭신...뭐 이렇습니다. ^^ㅋ
