달라는 건 안주고 잘난척 말만 많으면, 밉겠지요?

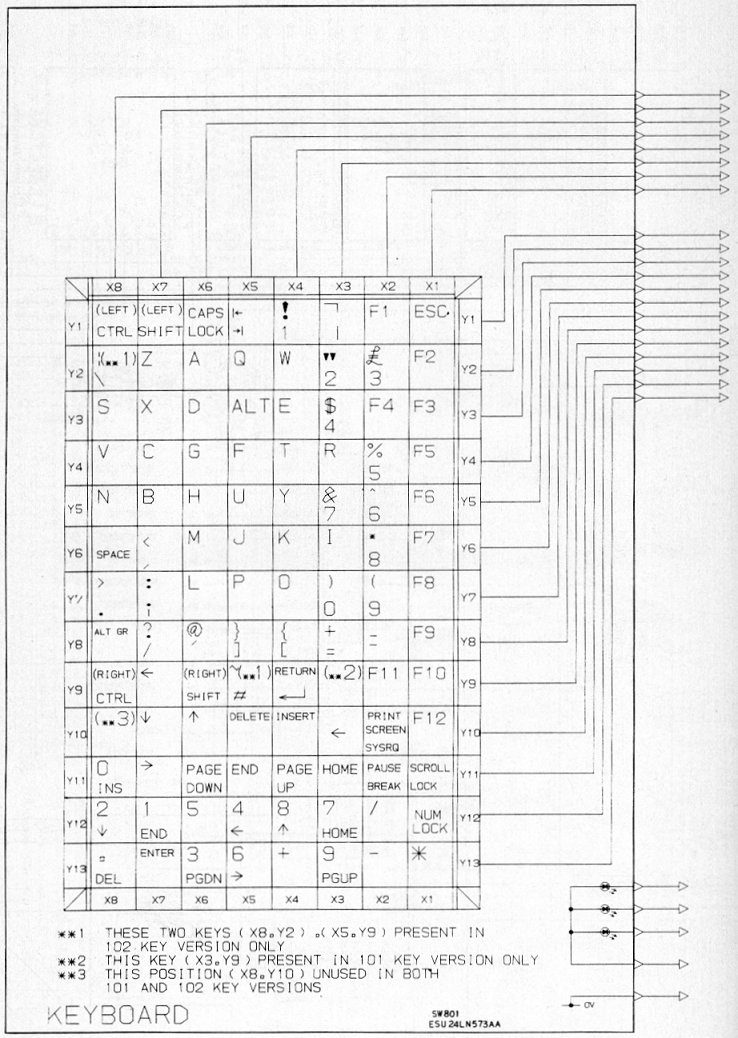

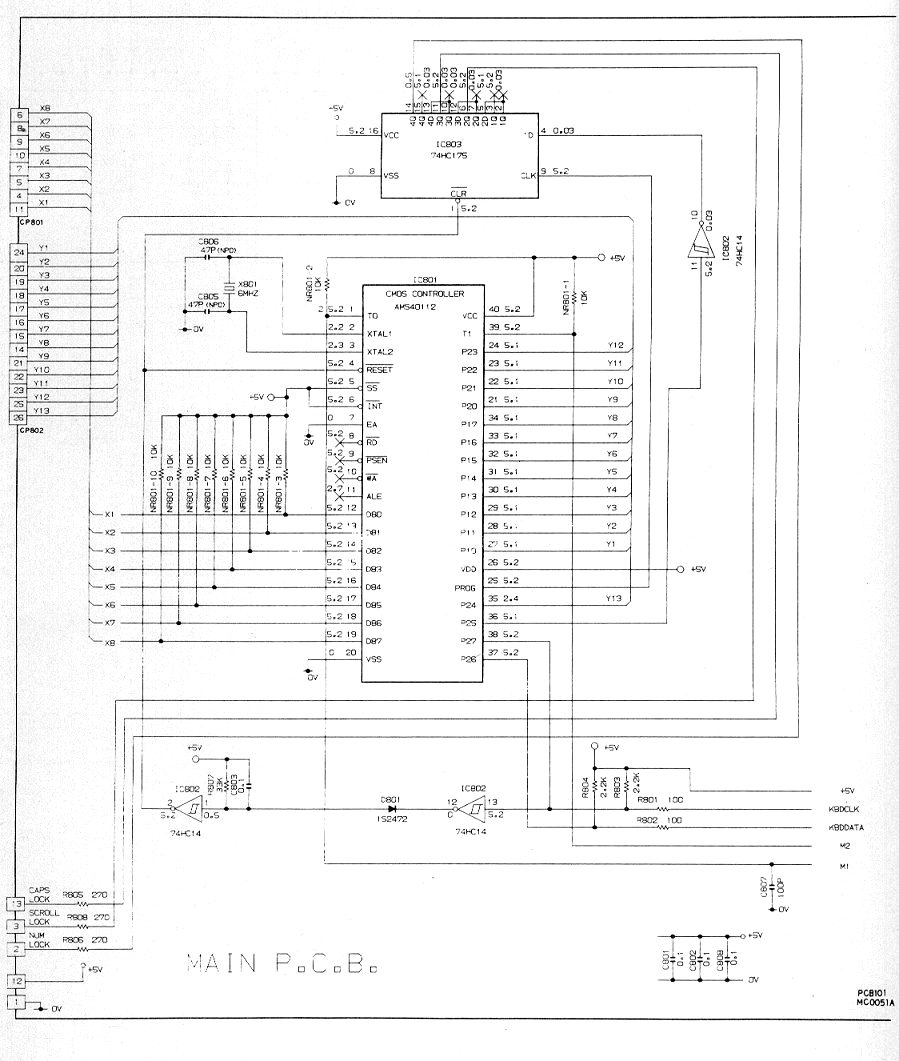

그래서 그냥..회로도 올립니다. 참조 하세요.
구형이어서 LED IC 분리형 입니다.
요즘것도 있긴한데 이것도 나쁘진 않을 겁니다.
그리고 구체적인 회로도는 Circuit으로 찾으시면 않되고,
Schematic으로 찾으셔야 합니다.
그리고 칩 메뉴얼에서 application 회로도는 잘 안나옵니다.
[re] 회로도
달라는 건 안주고 잘난척 말만 많으면, 밉겠지요?
그래서 그냥..회로도 올립니다. 참조 하세요.
구형이어서 LED IC 분리형 입니다.
요즘것도 있긴한데 이것도 나쁘진 않을 겁니다.
그리고 구체적인 회로도는 Circuit으로 찾으시면 않되고,
Schematic으로 찾으셔야 합니다.
그리고 칩 메뉴얼에서 application 회로도는 잘 안나옵니다.
이전 댓글 3
매트릭스는 사실 어떻게 짜도 가능할텐데... (물론 부품 사서 쓰는거면 이야기가 다르지만;) 혹 저게 다른 키보드들에도 똑같이 적용될까요? pinout은 보통 application에 따라 de facto 표준이 정착되는 법이지만...
포인팅 스틱 + 터치패드 모듈이 필요해서 Compaq Latitude C600 노트북의 터치패드 모듈 + 키보드 모듈을 구했는데, 결국 그러면 키보드가 남게 되어서 써먹어볼까 했는데 매트릭스 배치를 몰라서... -.-; 하나하나 찍어보면 되겠지만 자료가 있으면 그런 삽질은 피할 수 있겠지 해서 써봅니다.
digipen님 자료 대단히 감사합니다! ^^ 도움 주셔서 고맙습니다.. 잘쓰겠습니다..하시는일에 행운이 가득하길... ^^
