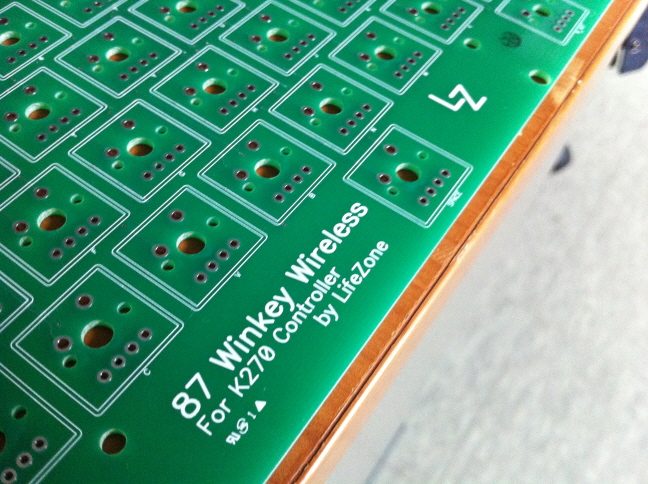

텐키레스 윈키 기판
이번에 만들어본 기판을 분양합니다.
기판만 분양됩니다. 나머지 기타 부품은 직접 구매해서 작업하시면됩니다.
로지텍 K270의 컨트롤러를 추출하여 24개닥의 배선을 와이어링하여 기판에 연결하여 구성가능하며
캡스락LED를 추가로 와이어링하여 LED 점등도 활성화 가능합니다.
저같은경우 스크롤락키를 쓸일없어서 패턴끊고 전원 온오프용으로 구성했습니다.
수신거리는 아크릴 하우징으로 10m 까지 확인했습니다.
배터리수명은 로지텍에서 24개월정도로 보장하며 사용환경에따라 다릅니다.
유니파잉 리시버를 사용하여 6개까지 로지텍 기기를 연결 가능합니다.

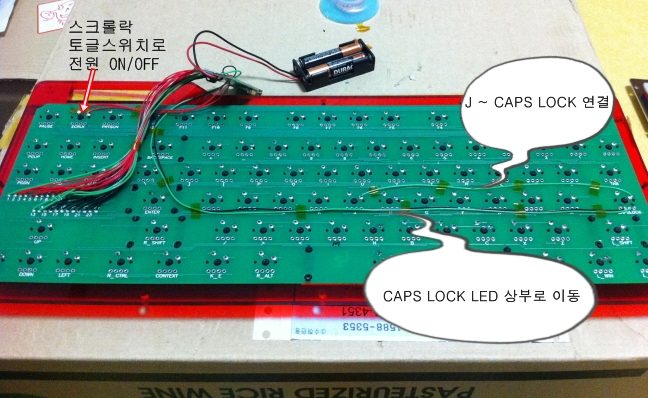

### 기판 에러부분 ###
1곳의 쇼트 문제가있어서 패턴 살짝 끊고 J 와 CAPS LOCK을 와이어링 해줘야됩니다.
패턴 끊는건 직접 작업해서 보내드리며 와이어링은 작업하실때 연결하도록 기판에 선으로 표기해서 보내드립니다.
분양 수량 : 12장
분양가 : 2점(배송포함)
1인 2장으로 제안하며 꼭 필요해서 작업하실 분만 참여바랍니다.
사제기는 삼가해주시기 바랍니다.
2장 구매자는 배송비 -0.3점 차감하여 입금해주시면됩니다.
댓글 우선이며
배송은 다음주 월요일에 일괄 배송해드립니다.
로지텍 K270 무선 키보드
http://shopping.naver.com/detail/detail.nhn?cat_id=40002649&nv_mid=5771083042&frm=NVSCMOD&query=K270
배터리홀더(AAA용)
http://devicemart.co.kr/goods/view.php?seq=3086
참고 작업사진
https://www.kbdmania.net/xe/5125227
