알프스 스위치 계산기

 남들 다 하는 텐키 계산기 만들기, 저도 한번 해보고 싶었는데... 우연치 않은 계기로 모 회원님의 부탁으로

만들게 되었습니다. 이미 제반 준비는 다 되어있는터라, 그냥 날로 먹은 셈입니다만...  천천히 만들려고 했으나

그러기엔 알프스키패드의 유혹이 너무 커서... 어쨌든 완성했습니다.



베이스가 된 키패드는 92년산 알프스 시리얼 키패드입니다. 단단한 하우징하며, 두꺼운 기판과 보강판, 순정알프스까지... 어디하나 손색없는 , 마치 계산기로 개조되기 위해 태어난 놈 같습니다...

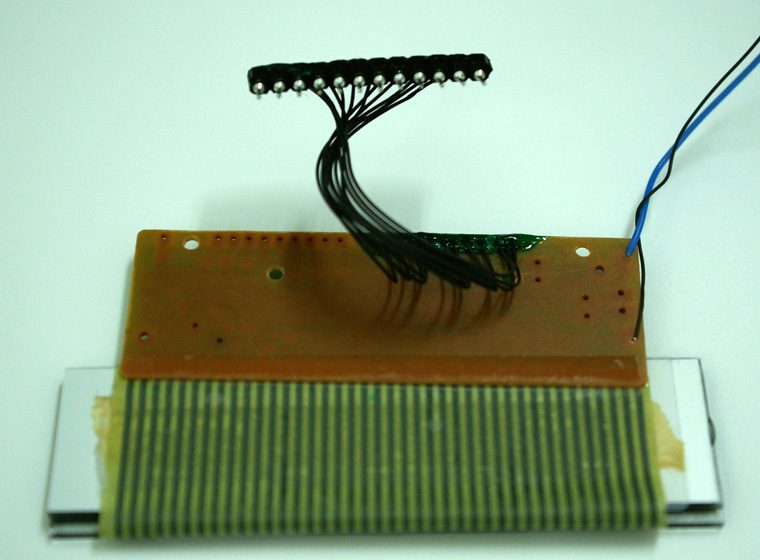

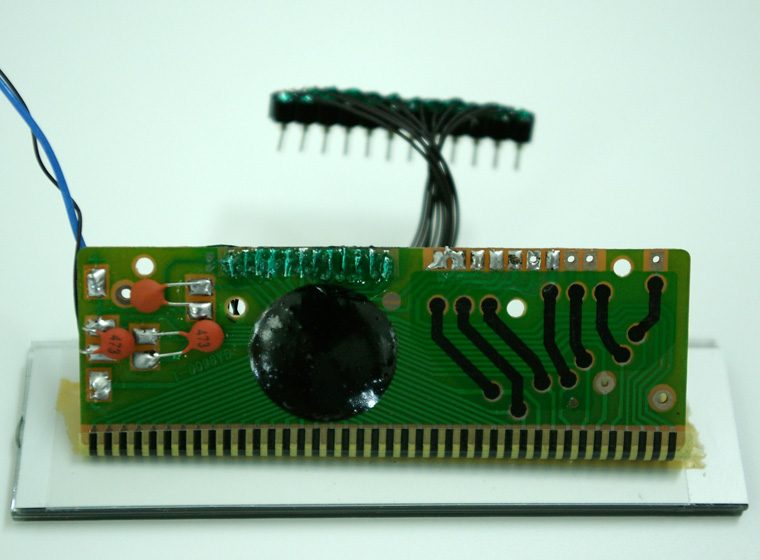

일단, 기존의 계산기를 분해해서, 액정과 기판부만 분리해서, 키 입력부분에 선을 땄습니다. 소켓을 달아 놓으면 모듈화가 되어 나중에 편해지겠죠... 땜질한 부분은 네지락으로 절연 및 보강했습니다. 기판의 단자부분에 드릴링을 하고 선을 넣으면 땜질도 쉽고 훨씬 깨끗합니다.

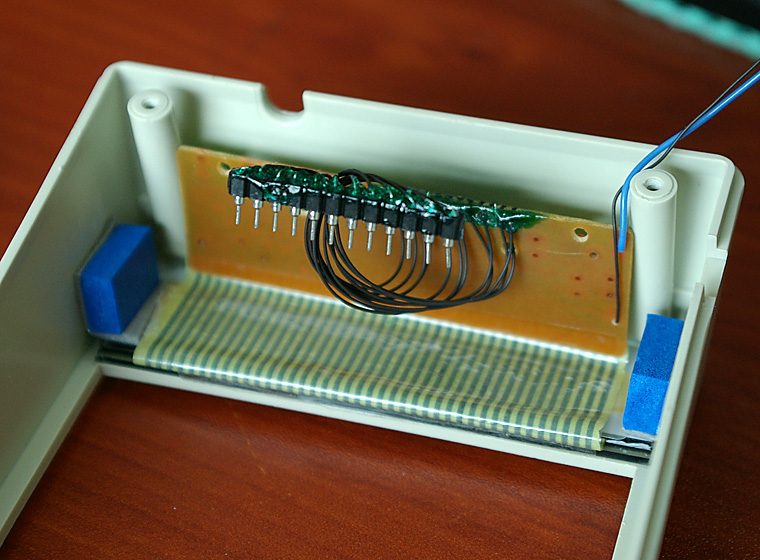

 액정부분을  하우징에 강력한 3M양면 테입으로 고정했습니다.

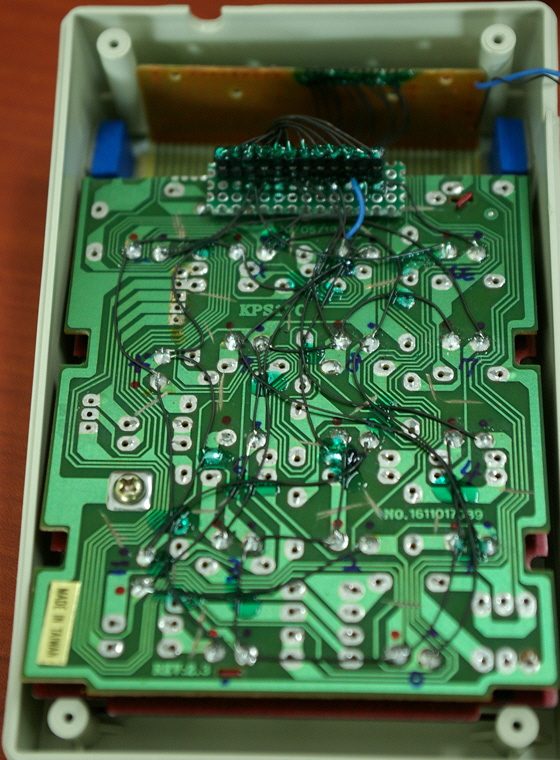

키패드의 기판은 불필요한 패턴은 단선하고...  계산기 매트릭스에 맞게 리와이어링 했습니다. 역시 계산기기판과 연결할 소켓을 달았습니다. 와이어링 한 부분의 보강할 필요가 있는 곳은 여지없이 네지락으로...

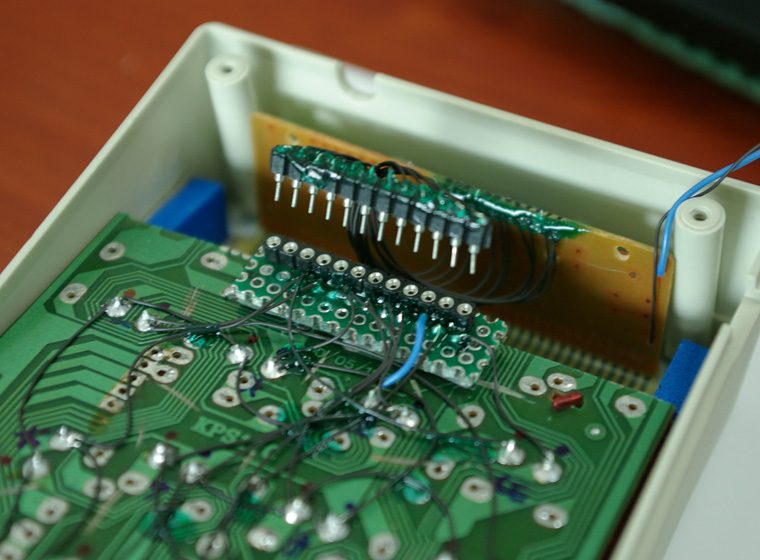

소켓끼리 연결!

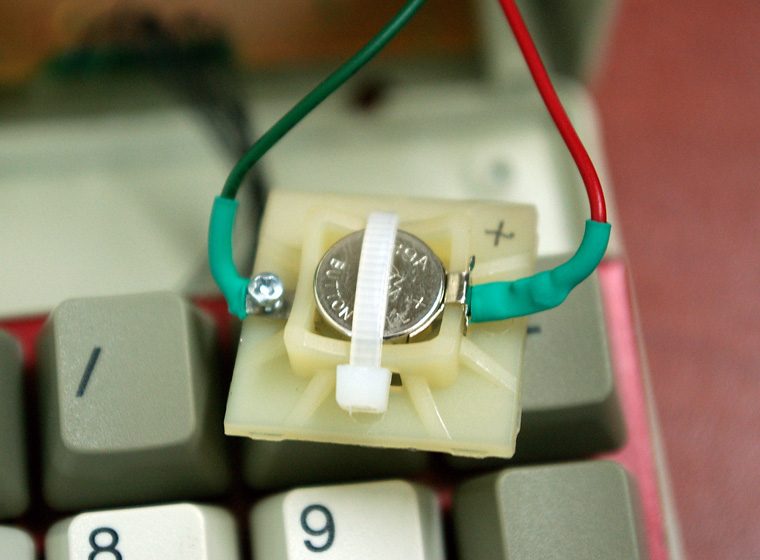

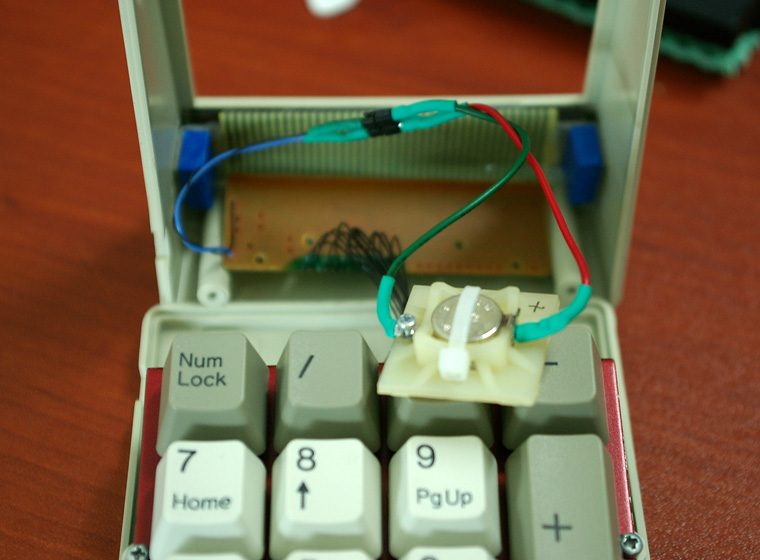

기존 키패드 부품가운데 배터리 홀더로 사용할 여지가 있는 부품이 있어, 접점을 달아 홀더로 만들어 달았습니다. 소켓은 극성을 주의해야겠습니다...  배터리 홀더를 밖으로 빼지 않아 배터리가 다 닳았을 때 교환이 영 번거롭겠군요, 그래도 못하는건 아니니까...

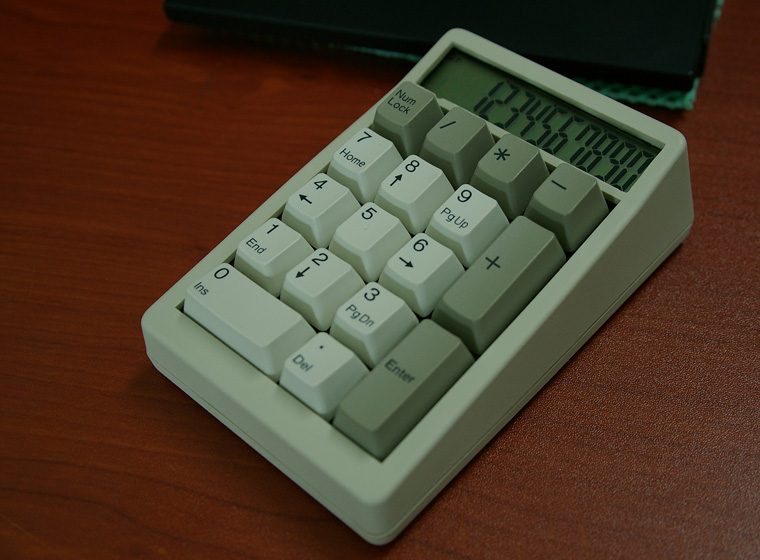

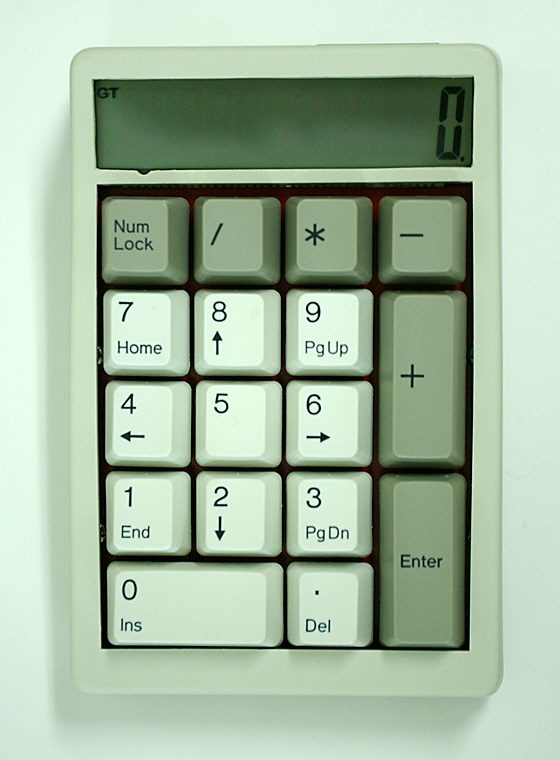

완성!  잘 동작하네요...


베이스가 된 계산기는 중국제이긴한데, 꽤 기능이 많습니다. 키패드의 수가 적어 단순히 사칙연산만 가능한게 좀 아까운데...  4700같이 키가 좀 더 있으면 기능을 더 살릴수 있겠네요. 여하간 보람찬 작업이었습니다.
