풀 와이어링 세진 SKM-2001

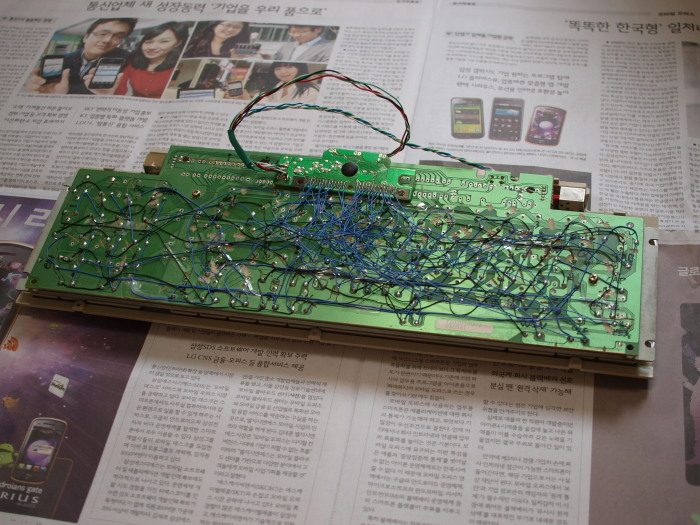

부족한 실력이지만 풀 와이어링 해봤습니다.  패턴 자체는 깔끔하게 연결한듯 한데 컨트롤러 연결부분은 난장판이네요. ;;

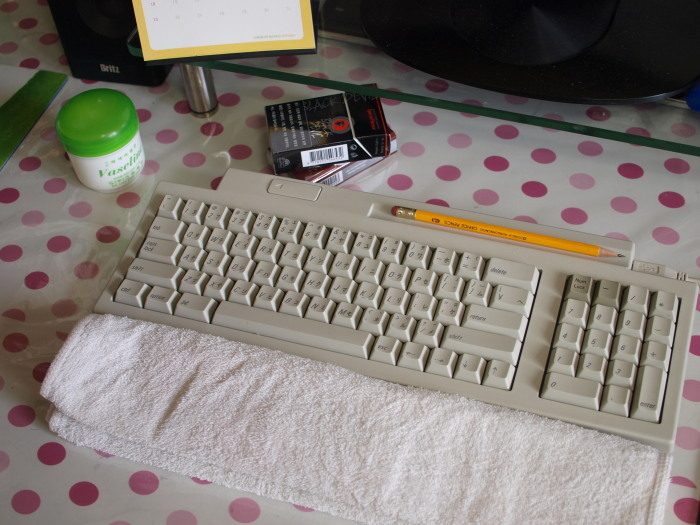

작업대상은 몇년전에 일본에서 소량 풀린 맥용 세진키보드 SKM-2001입니다. 아시는 분은 아실거라 생각됩니다.

키감은 구형 후타바 스위치에 두꺼운 철제 보강판까지 들어있어  철컹대는 소리가 꽤나 묵직하네요.

작업시간은 트러블슈팅까지 1박2일 걸렸구요.

락커스위치가 들어있는 부분이 두군데(캡락, 넘락)있었고 이부분은 일반 스위치로 바꿔주었습니다.

분리형 케이블과 배열은 원래것을 존중해서 그것을 살리는 방향으로 갔는데 저 압박스러운 딜리트 위치만은 필히 변경해줘야 할듯 싶습니다

재료용 컨트롤러는 델 SK-8115에서 떼어왔구요. (공교롭게도 두 키보드의 모델명에 SK가 들어갑니다. 나름 인연인듯?)

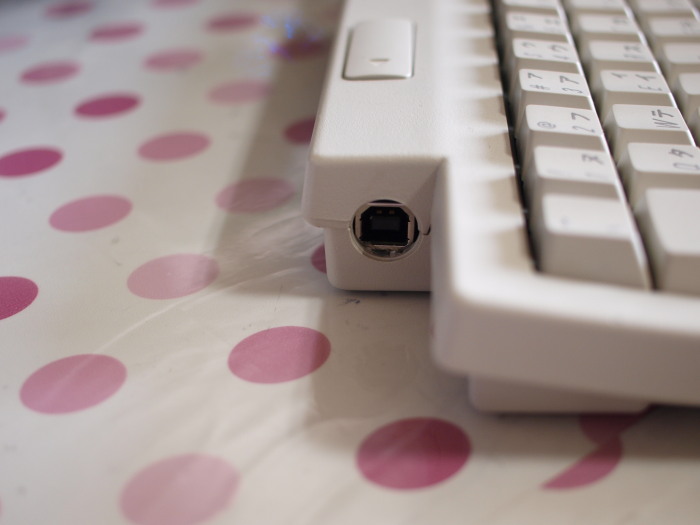

단자쪽을 볼때 빈공간으로 내부가 보이는데.. 혼자 쓸 물건이라 이쪽은 따로 손대지 않았습니다. (다 끝내놓고 보니 귀차니즘이.. ㅋㅋ)

아이콘을 쓰면 훨씬 간단해지지만 이런 작업을 아직 하는사람이 있다는 정도로 봐주시면 감사드리겠습니다. ^^
