안녕하세요.
왕초보 허니러브입니다.
며칠전에 분양받은 1800 윈키리스 하우징 과 기판에 스위치 납땜했습니다. ^^
먼저 한우(Quest)에서 추출한 구흑 스우치에 스티커작업과 윤활(스프링+슬라이더) 작업 했습니다.
1800배열 윈키리스라 101개만 작업해서 윤활플레이트의 우측 상단에 3개가 비어요.

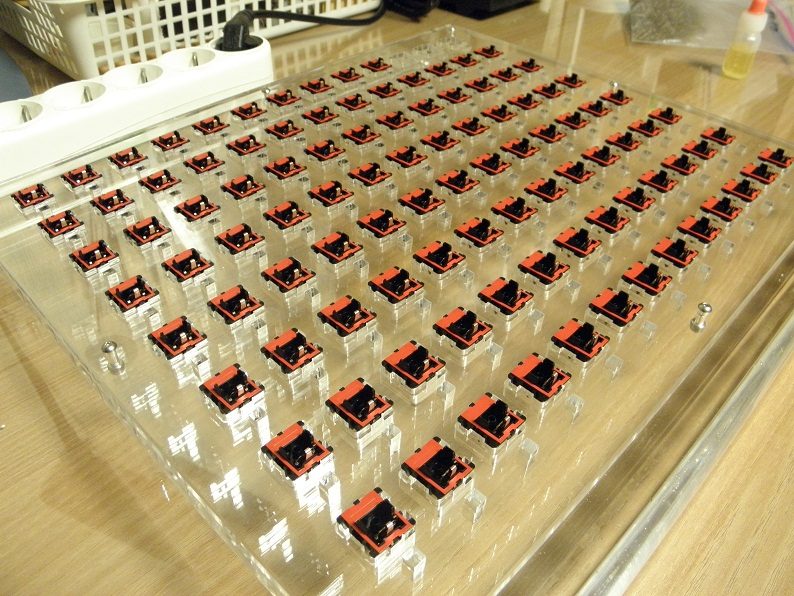

스티커 작업완료한 상태입니다.

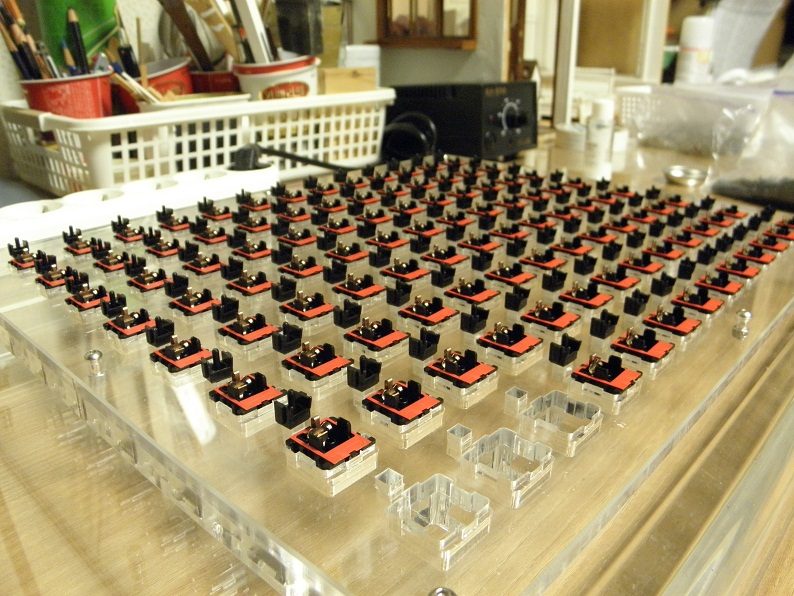

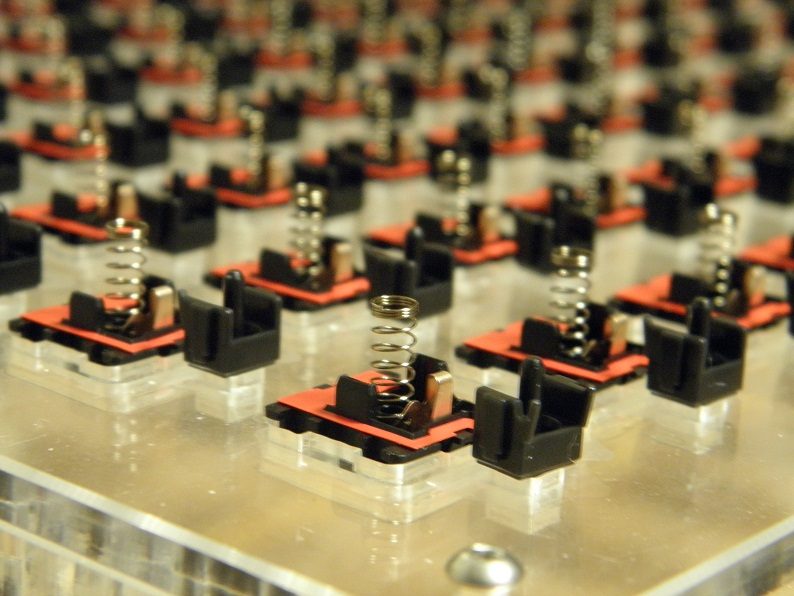

스프링윤활작업과 별도로 슬라이더 윤활작업을 위해 슬라이더를 꼽아놓은 상태입니다.
슬라이더 윤활 후 윤활작업한 스프링을 스위치에 체결한 상태입니다.

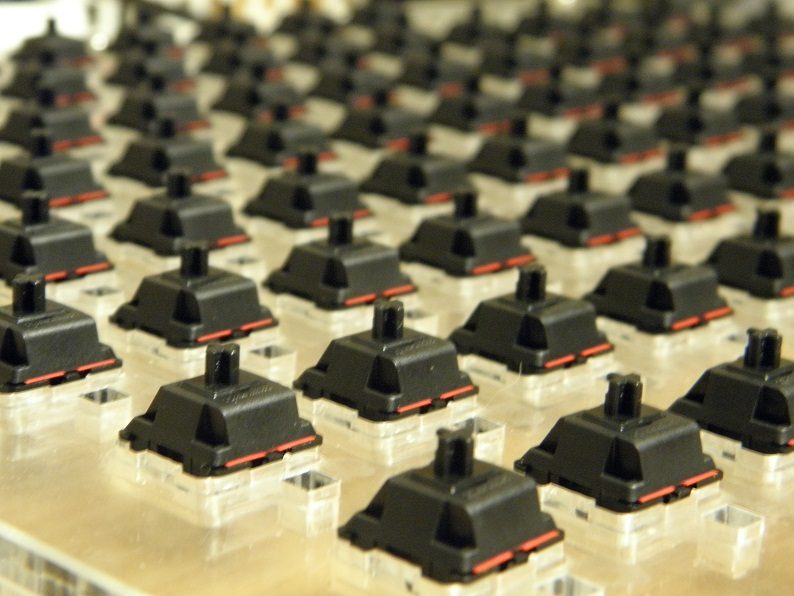

슬라이더를 제대로 꼽고 스위치 상부를 체결하여 윤활 작업을 완료한 상태입니다.

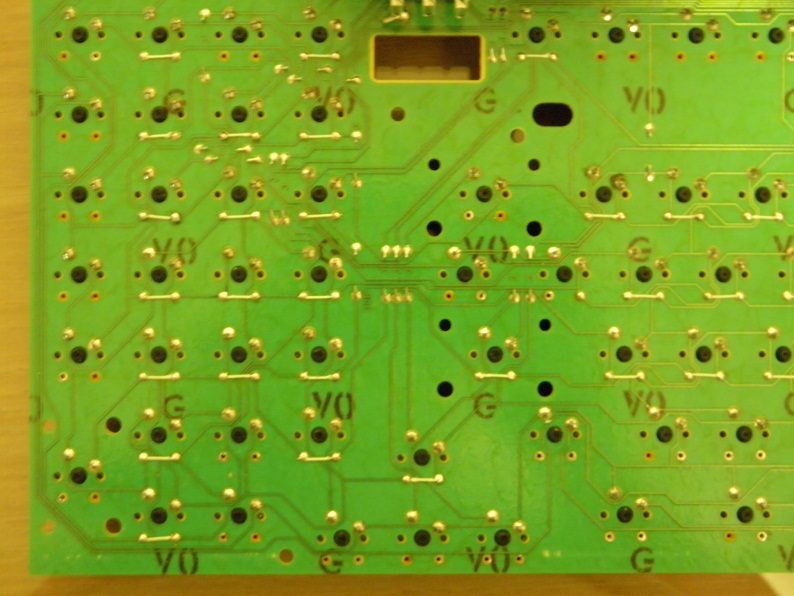

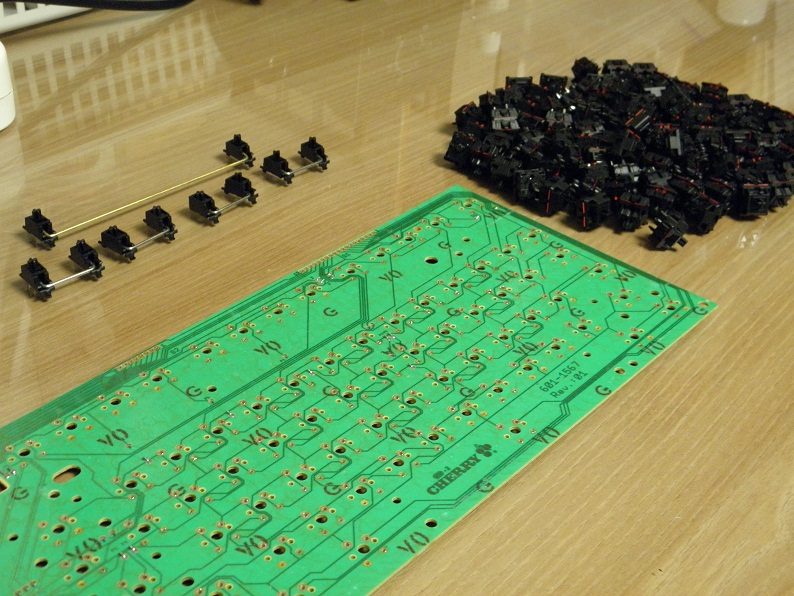

기판에 스위치납땜과 스테빌 꼽을려고 준비한 상태입니다.
구형 1800이라 스위치에 ㄷ자철심이 있어야 되지만

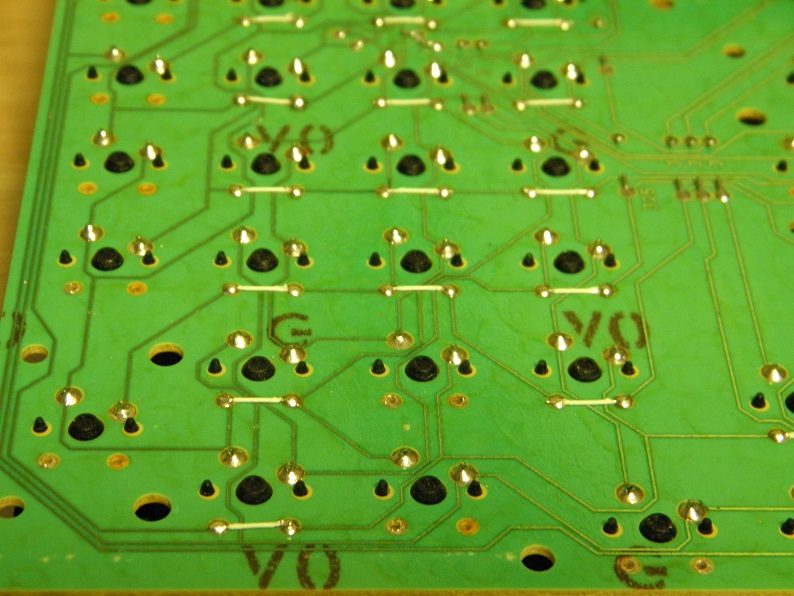

제가 가진 스위치들은 다 다이오드가 있는 관계로 스위치에서 다이오드 빼고 기판에 래핑와이어로 필요한 부분만 연결하였습니다.
스위치 작동과 무관한 부분에는 아무것도 없습니다. ㅎㅎ

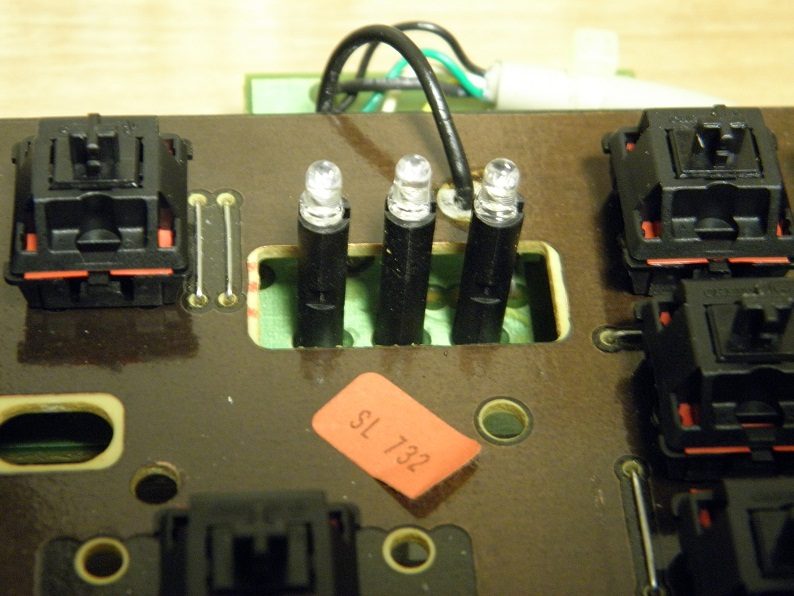

이왕 작업하는 김에 LED도 고휘도 투명 으로 교체 하였습니다.
작업이 쉽게 끝날것으로 예상되었으나.......

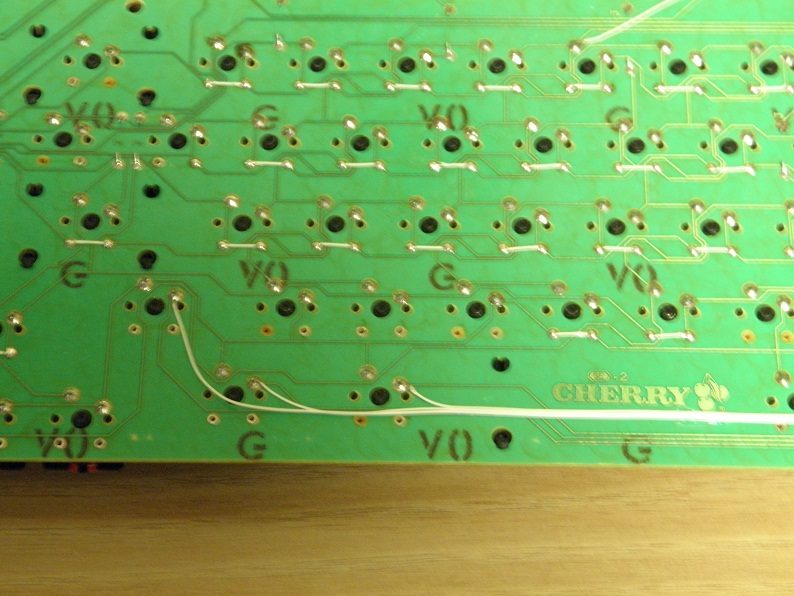

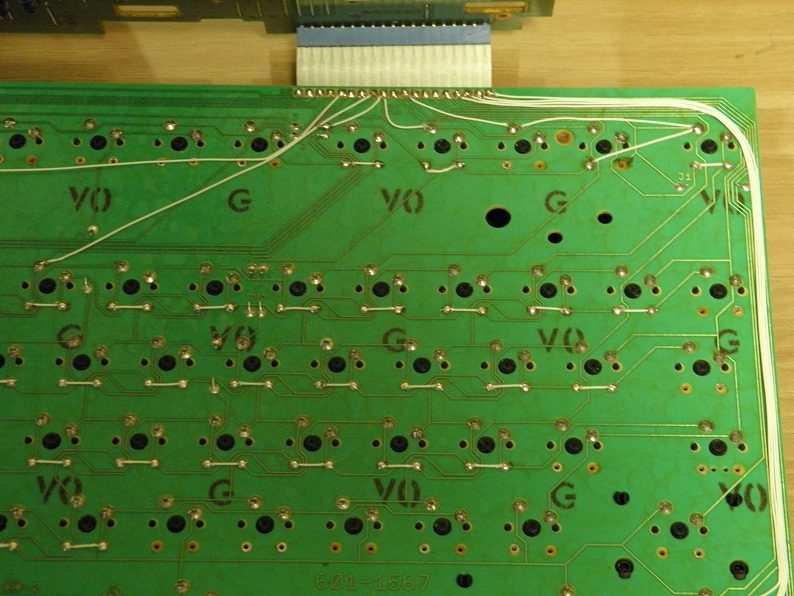

스위치기판과 회로기판을 연결하는 부분의 동박이 50%이상 단선되는 바람에 원치않던 와이어링 작업을 하였습니다. T_T
고수님들의 와이어링에 비하면 허접하지만 제대로 와이어링은 이번이 처음인것 같네요.
제가 쓸꺼라 와이어는 순간접착제로 기판에 붙여버렸습니다. 네드락(?)이 없는 관계로...ㅡㅡ;;

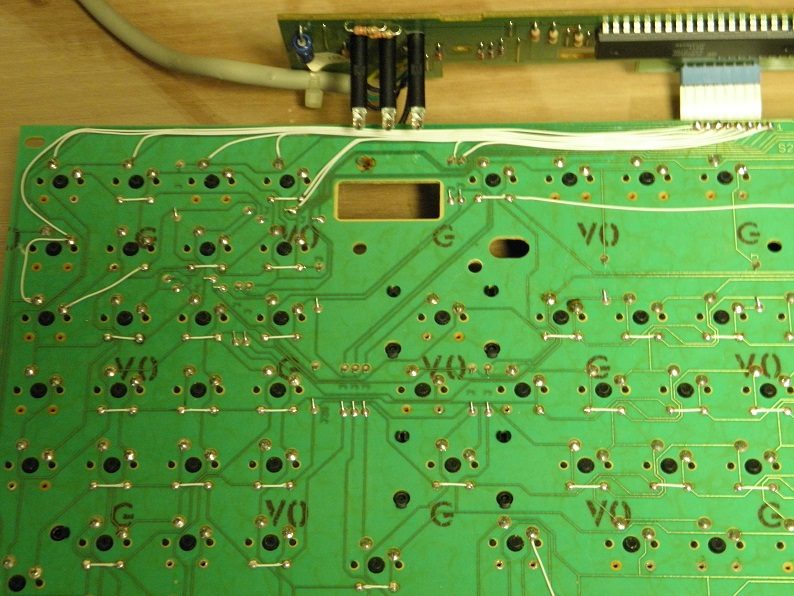

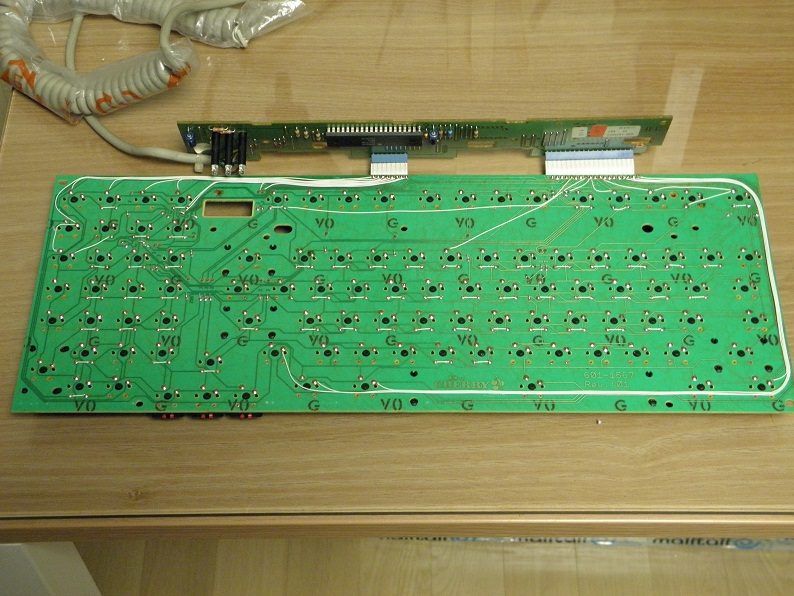

와이어링이 끝난 것으로 생각하고 찍은 사진인데... 이거 찍고 다시 연결해보니 오른쪽에서 3군데 다시 단선 발생해서 와이어링작업을 더 했습니다. T_T

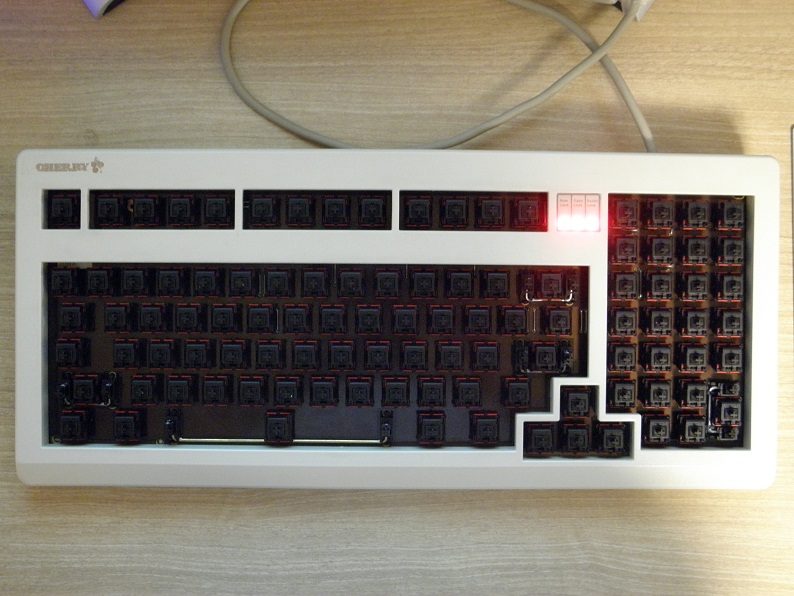

옆동의 AquaTest로 키입력 정상작동 확인하고 찍은 스샷입니다. ^^
역시 고휘도 LED 맘에 드네요. ㅎㅎ

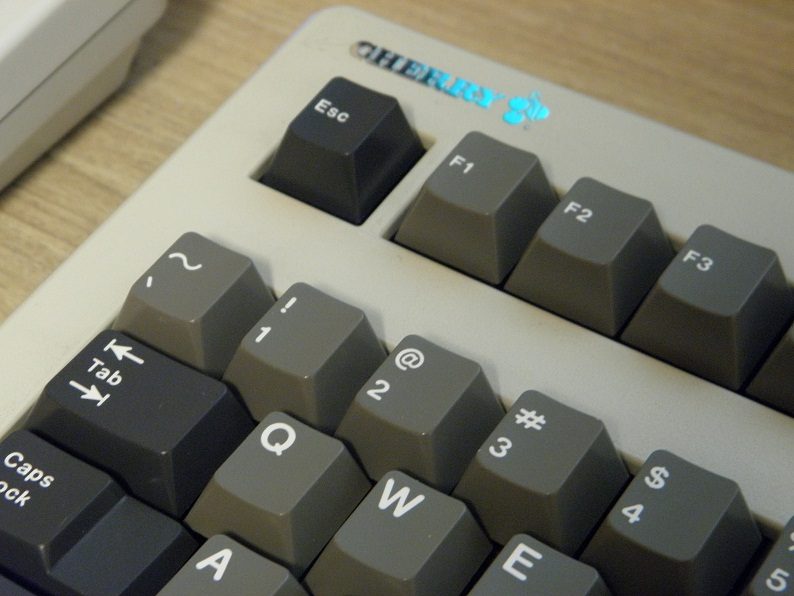

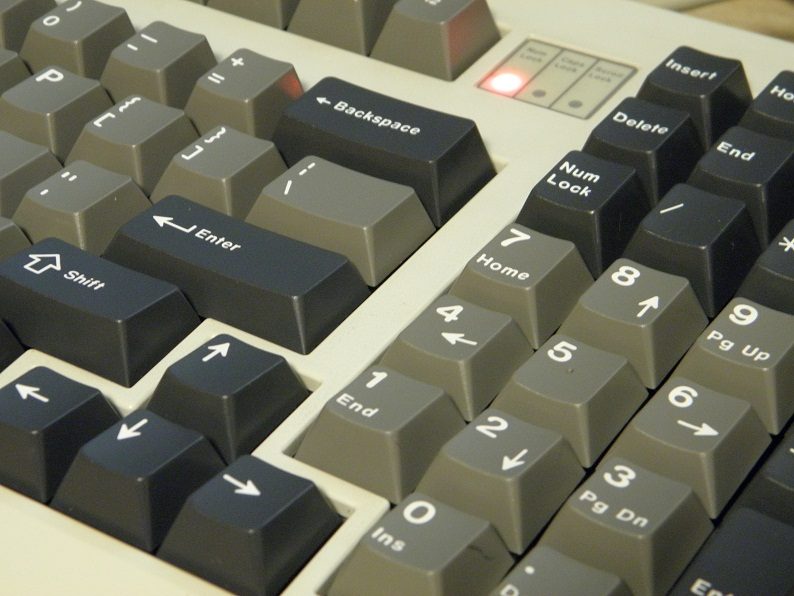

마지막으로 키캡 장착한 사진입니다.
집에 1800배열 키캡은 돌치 순정밖에 없어서 일단 꼽아봤습니다. 투톤베이지 1800배열을 다시 구해야겠네요...ㅡㅡ;;
모횐님게 분양해드리린 1800배열 투톤베이지가 갑자기 생각납니다... T_T
