안녕하세요.
왕초보 허니러브 입니다.
오늘은 모횐님께 부탁받은 3000배열 윈키리스 조립기 입니다. ^^
커스텀 조립 사진은 많지만 기성품 조립 사진은 잘 없어서 한번 올려봤습니다.
NCR 3000배열 윈키리스 하우징 + G80-3234HQU(로이터) 기판 + 시범님표 3000배열 윈키리스 보강판 + 스위치로 조립해봤습니다.

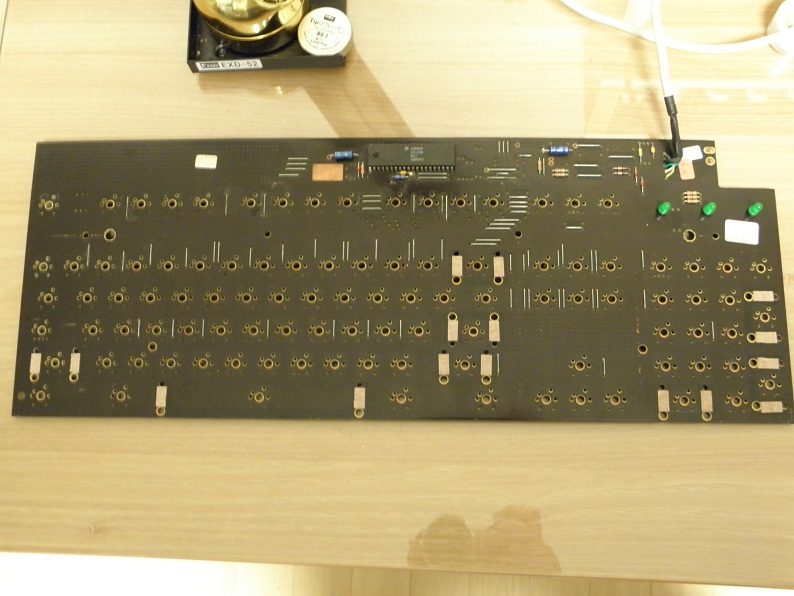

기판에 눈썹테이핑 작업하고, 사진에는 없지만 스테빌에 구리스 작업하였습니다.
87키쪽은 갈축으로, 텐키쪽은 구흑축으로 납땜하고, Caps Lock, Scroll Lock, Num Lock에 LED 작업을 하였습니다.

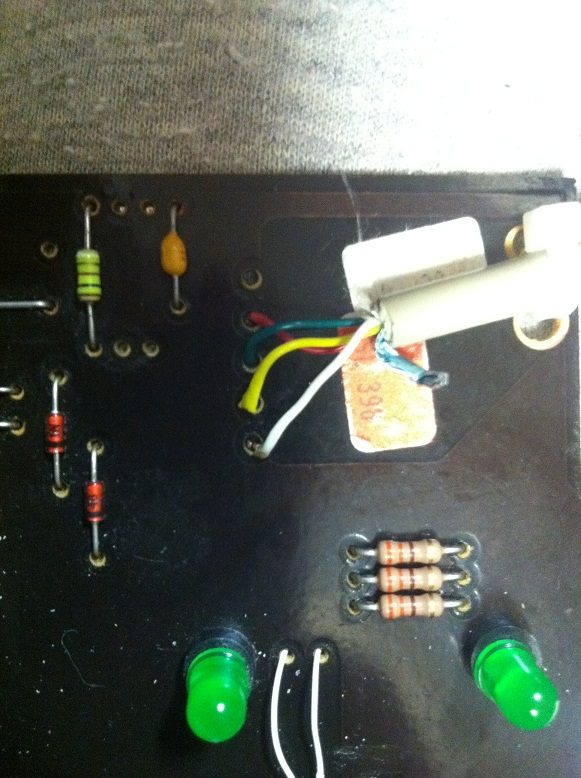

LED작업을 위해서 와이어링 한 사진입니다. 최종와이어링은 사진과 다르지만 와이어링 사진이 이것밖에 없어서...^^;;
꼬인케이블이 상태가 좋지않아서 한우(Quest)에서 추출한 꼬인케이블로 대체했습니다.
체리케이블과 선의 색깔이 달라서.... 몇번의 삽질 끝에 찾은 순서입니다. 혹시 한우 케이블을 쓸 경우에는 참조하세요.

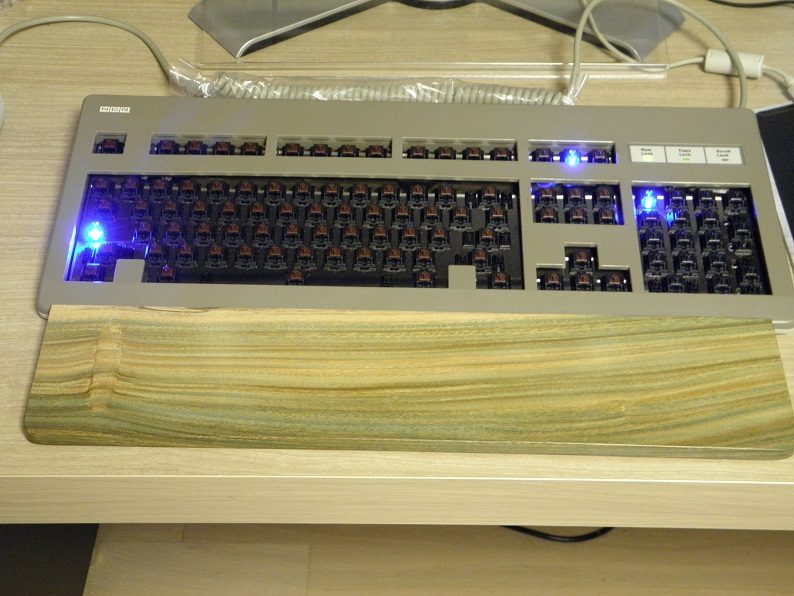

하우징 조립하고 PC에 연결한 사진입니다.
기판만 연결했을 때에는 기존 Scroll Lock LED가 정상작동 되었으나.....
오늘 최종점검에서는 기존 Scroll Lock LED가 작동되지 않았습니다. T_T
끝으로 두분의 모횐님들이 저에게 분양해주신 물건 사진 올려봅니다.
노란색 체리승화 키캡과 3000배열 윈키 보강판 입니다. 윈키리스를 구할려다 어찌하여 윈키를 구했네요.
개조해서 윈키리스용으로 사용해볼 생각입니다. 차후에 개조하면 사진 올려볼께요.
1800배열 윈키리스 키보드 입니다. 하우징은 G81계열이고, 기판이랑 스위치는 돌치 인것 같은데...
저는 청축은 별로라서...아마 디솔하고 기판이랑 하우징은 재사용하고 스위치는 무료방출해야겠습니다. ㅎㅎ
분양해주신 두 횐님 정말 감사합니다. _(__)_
끝!
