안녕하세요.
왕초보 허니러브입니다.
아직 딸래미가 어린 관계로 크리스마스 이브에 집에 있으면서 몇개 작업한 내용입니다. ㅎㅎ

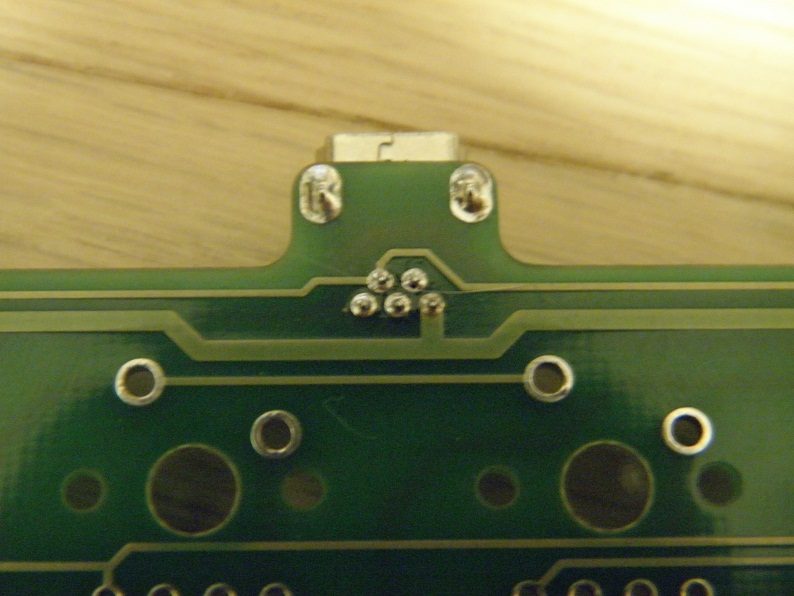

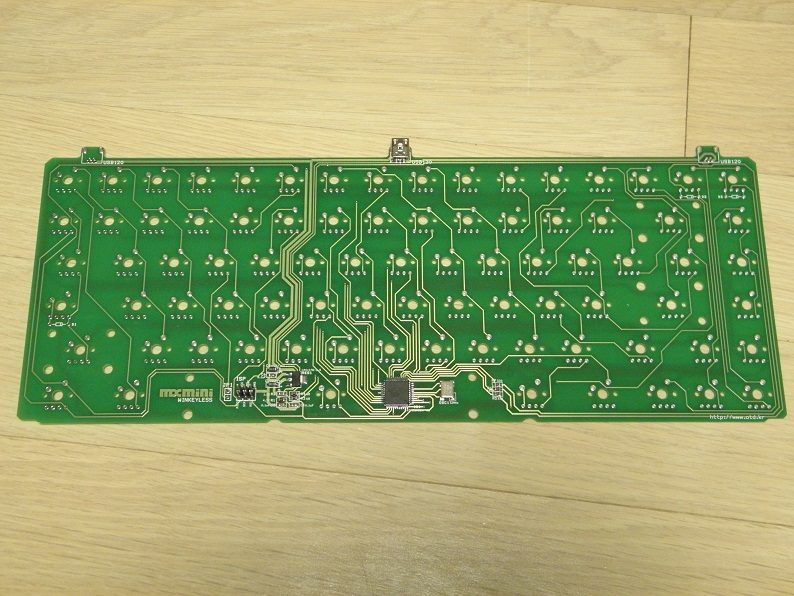

1. MX-MINI 윈키리스 소자땜+펌업+키매핑
모횐님께서 분양해주신 MX-MINI 윈키리스 기판+소자 입니다.
A.87 윈키리스에 이어 두번째 소자땜인데.... 처음에는 USB인식실패로 떠서 난감했는데....

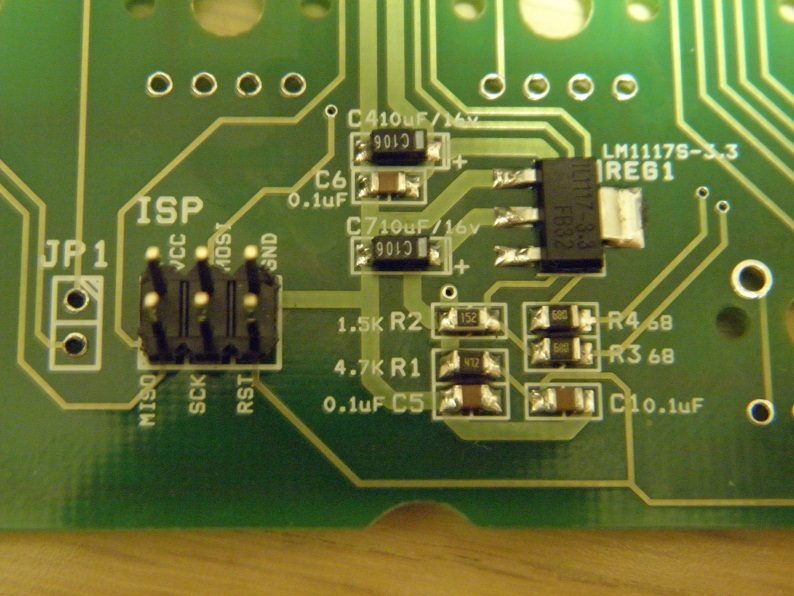

아래 그램에서 발 4개짜리 레귤레이터가 제대로 납땜이 안되어서 납좀 먹였더니... 정상인식되어서 펌업 및 키매핑까지 완료했습니다.
아무리 해도.. 납땜 실력은 어쩔수 없나 봅니다. T_T
뭐 이쁘게 납땜은 안되었지만.... 정상작동하는 것에 만족합니다. ^^;;

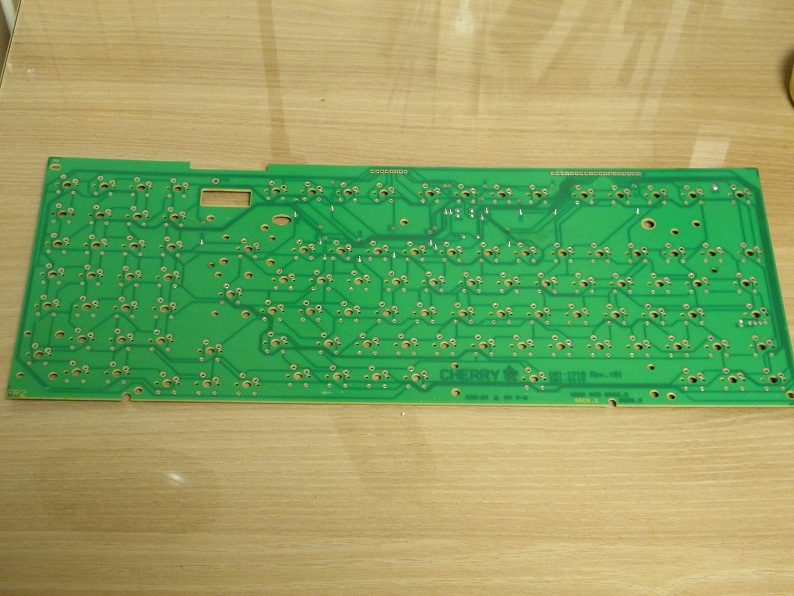

2. 1800 윈키 독배열 디솔더링

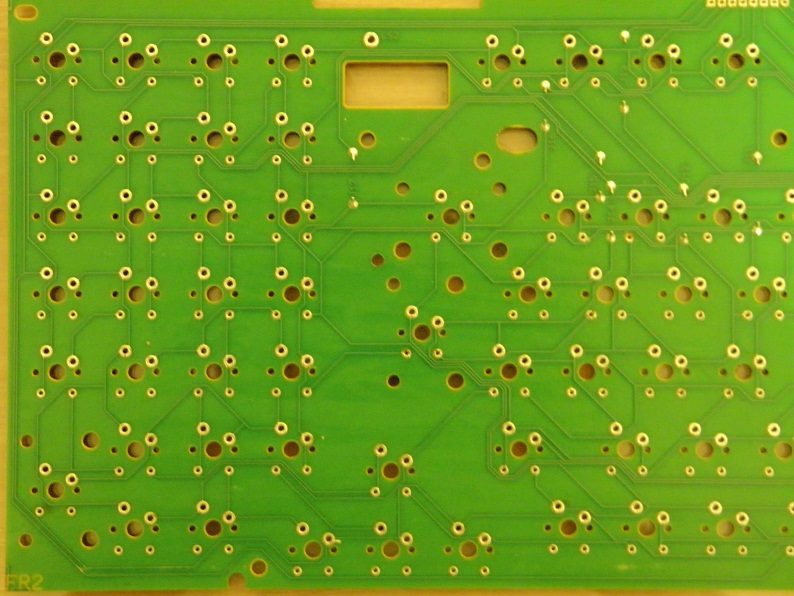

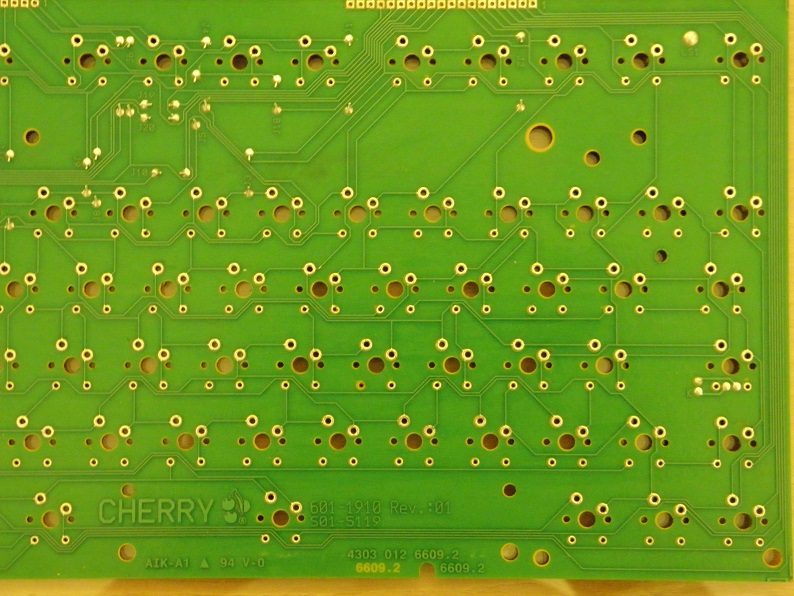

장터에서 구매한 1800 윈키 독배열을 배열개조 의뢰를 위해서 디솔더링 했습니다.
요즘은 솔더웤으로 작업하는데...솔더웤이 다 떨어져서 뽁뽁이(수동납흡입기)로 간만에 작업했습니다.
간만에 뽁뽁이로 했는데...동박이.....5~6개 날라갔습니다... T_T
어짜피 배열개조되면 와이어링이 필요하니 그때 같이 동박나간 곳도 와이어링 해야겠습니다.
3. 3700 모드 1 케이블 교체 및 하우징 체결
모횐님께 드릴려고 작업중인 3700 모드 1입니다.
테스트기를 구매해서 케이블의 순서 확인해서 썬탠 심한 케이블을 한우(Quest) 키보드의 꼬인줄로 교체하고 하우징 체결했습니다.

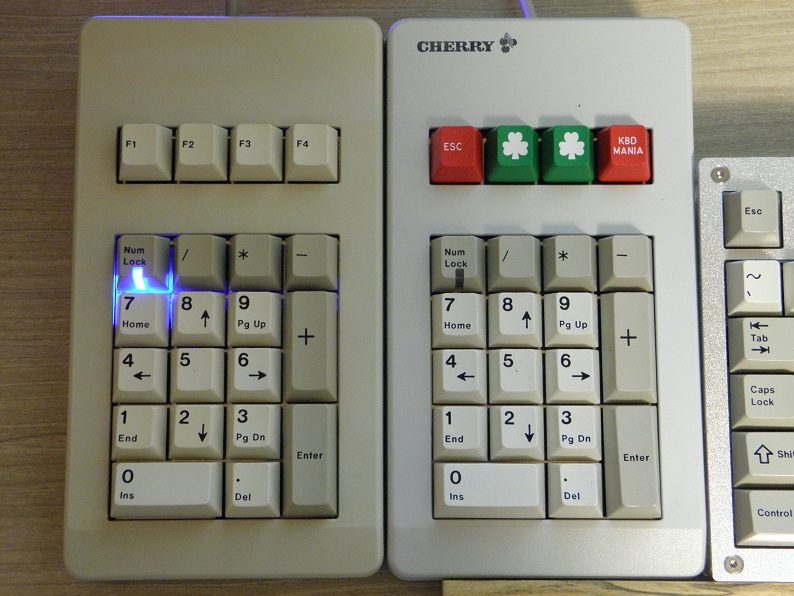

파란색 고휘도 LED 도 나름 괜찮습니다.

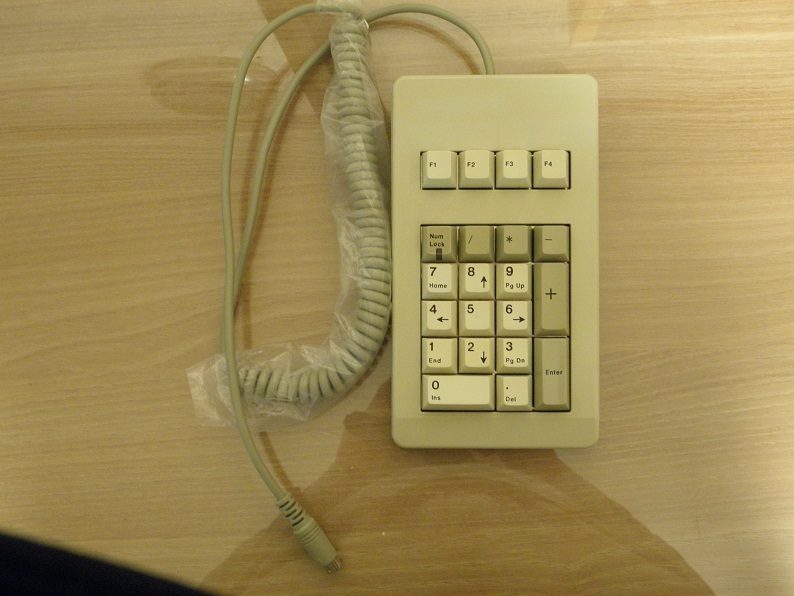

완성된 사진입니다. 꼬인줄 + LED 키캡으로 구성된 3700 모드 1 입니다.

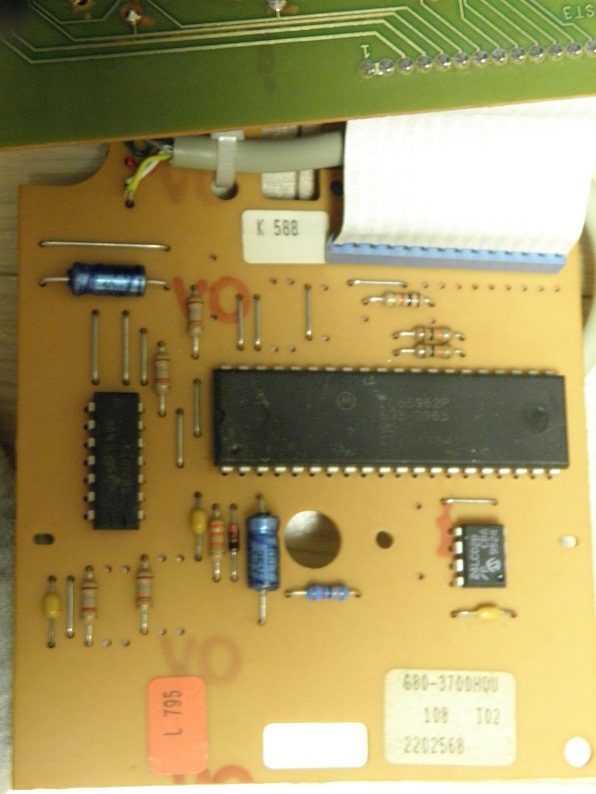

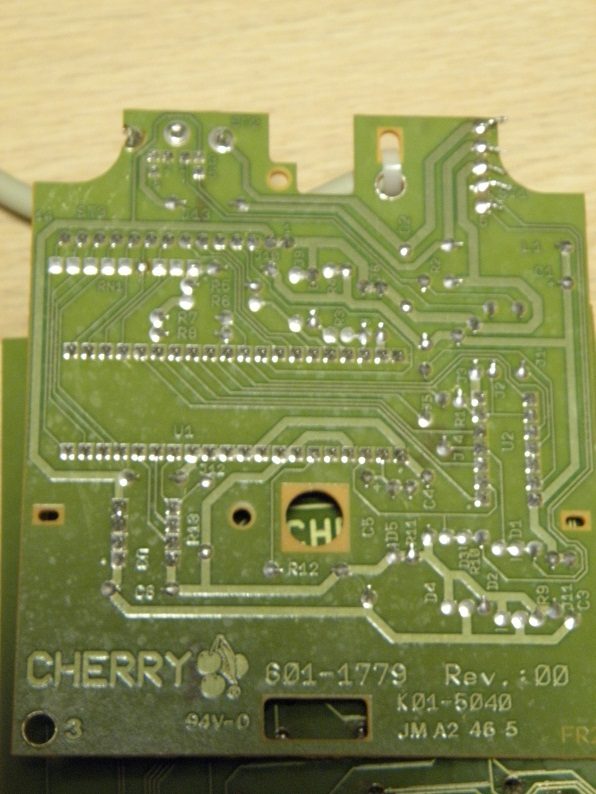

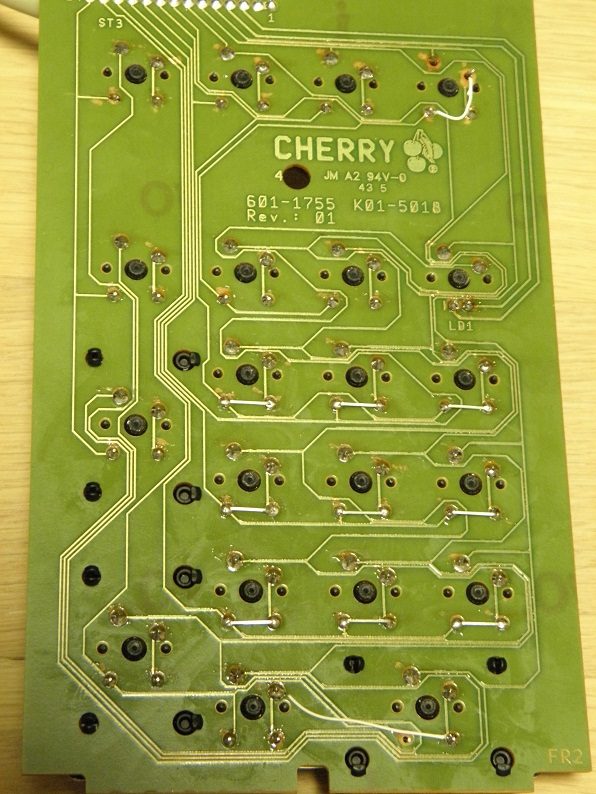

마지막으로 DraJin님께 올려드린다던... 3700 모드1 LED 관련 회로 사진입니다.
DraJin님 참고하세요. ㅎㅎ
도움이 될지 모르겠네요. ㅎㅎ
다들 즐거운 크리스마스 보내세요~ ^^
끝!
