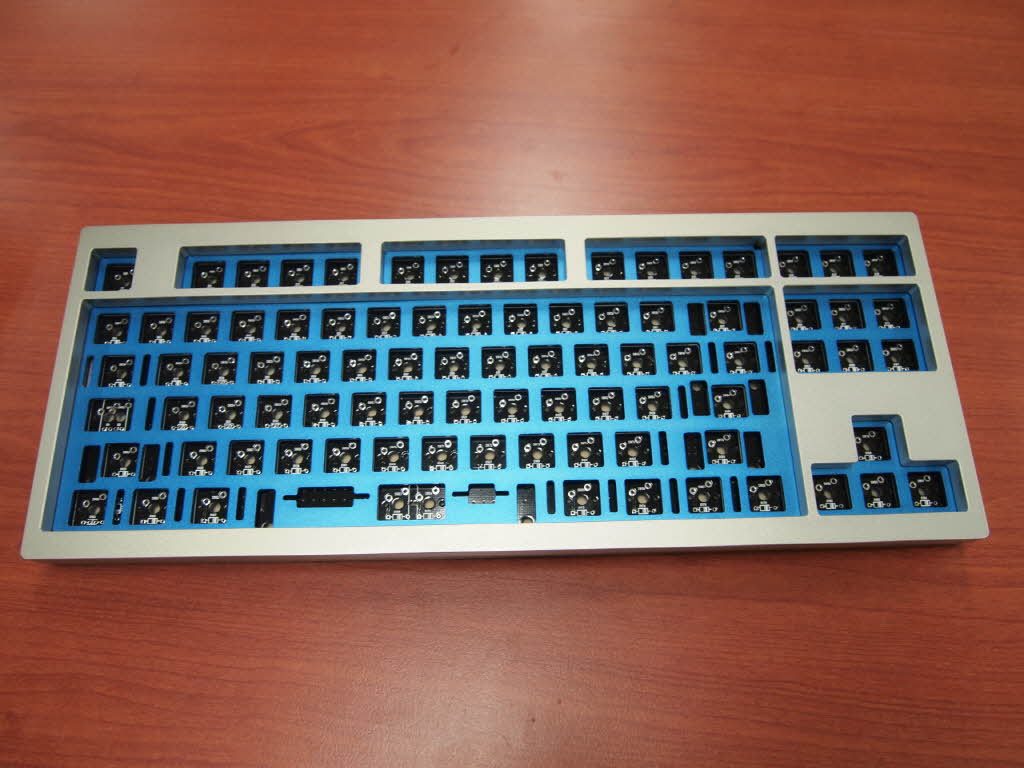

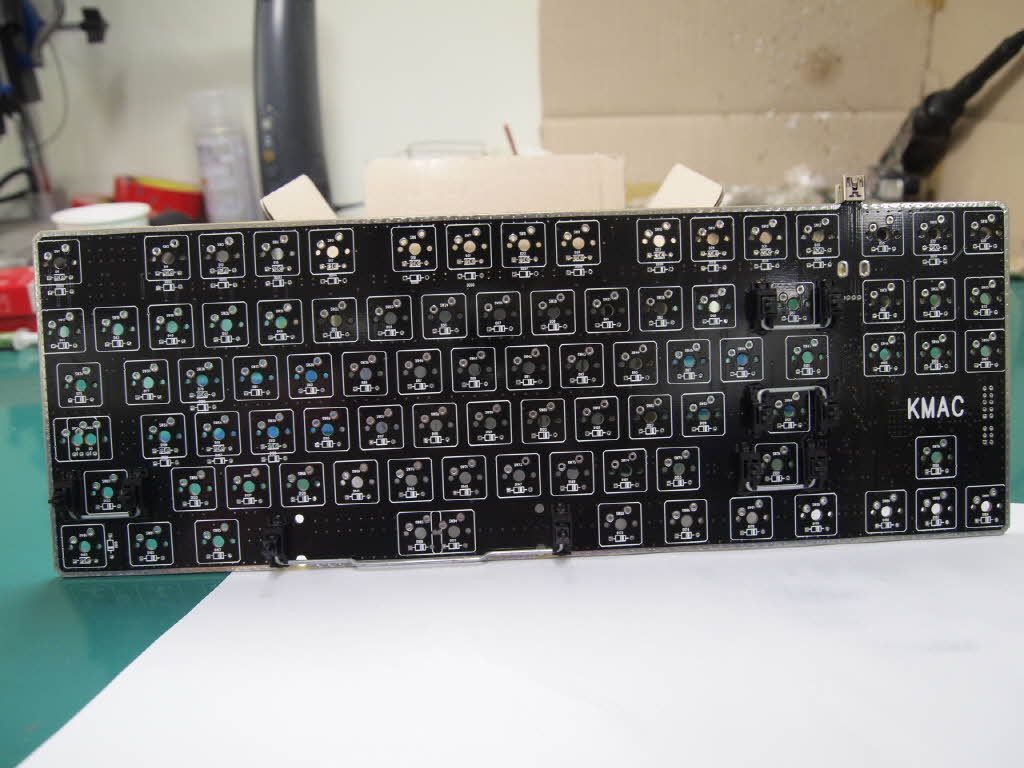

얼마전에 구한...
케이맥LE 입니다
그동안.... 준비만 하다가..
오늘 조립에 들어갔어요...

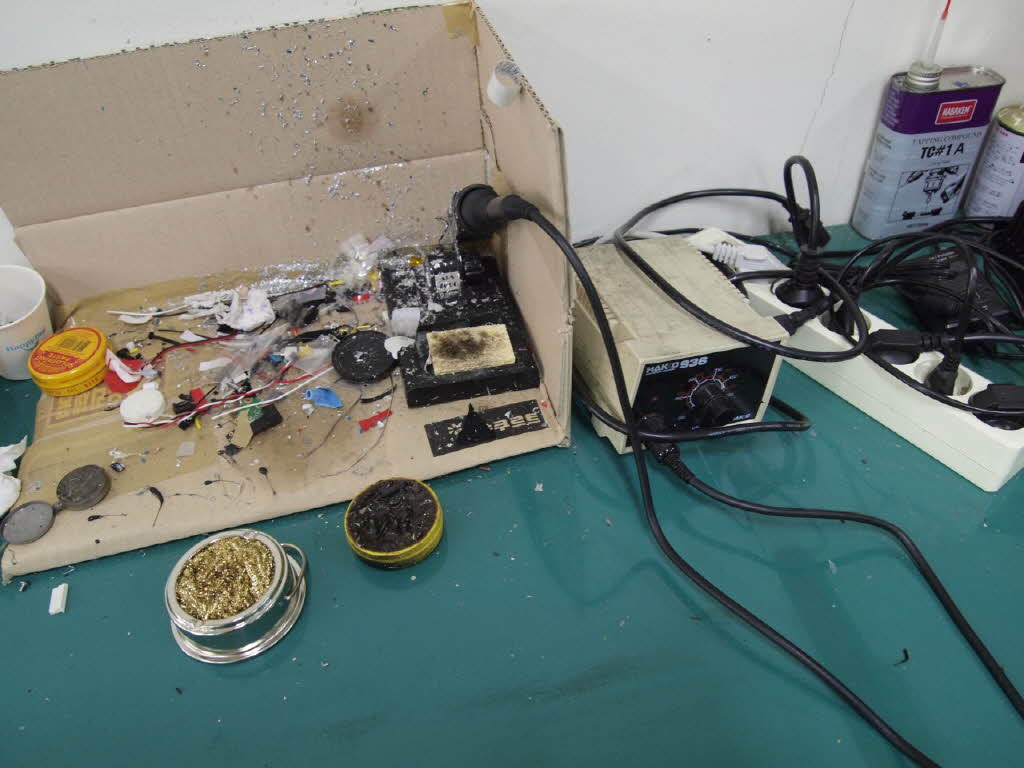

땜질할 인두 준비 OK..ㅋ
일단...

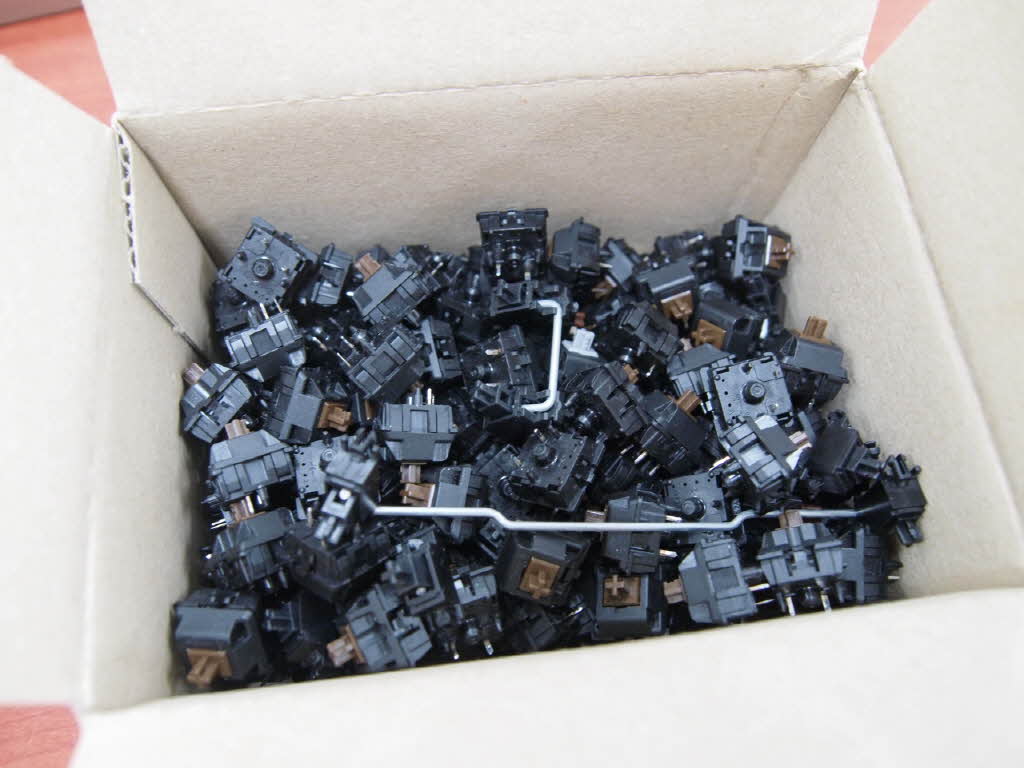

어제 윤활 시켜놓은...
구형갈축 스위치 일당들...

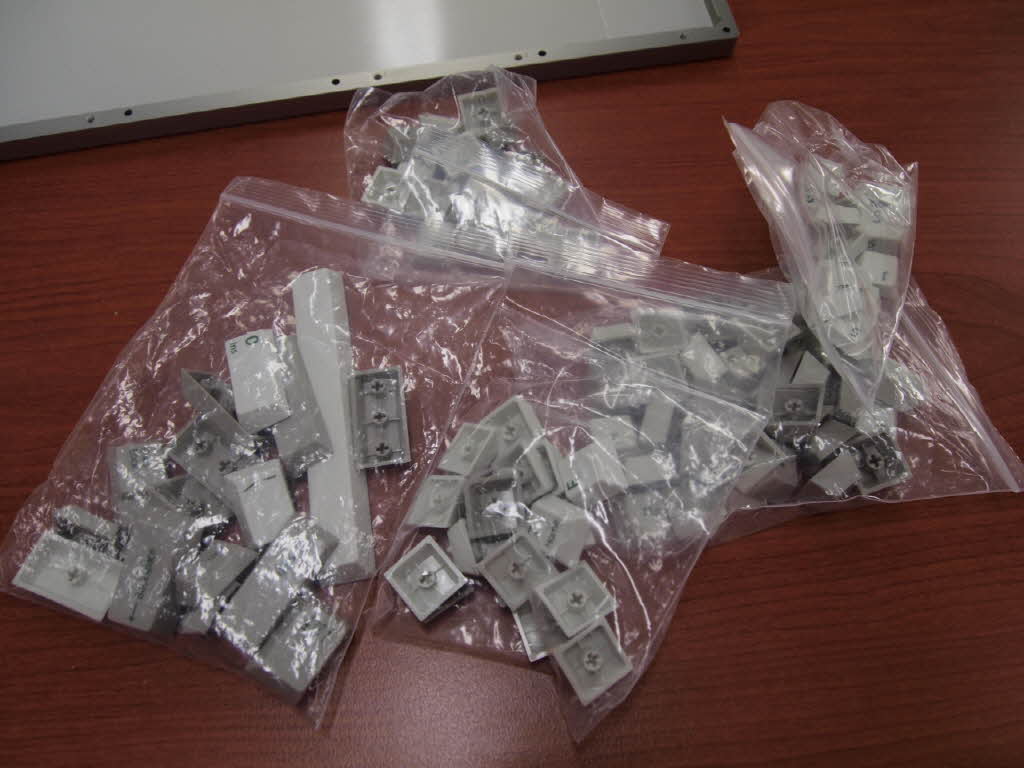

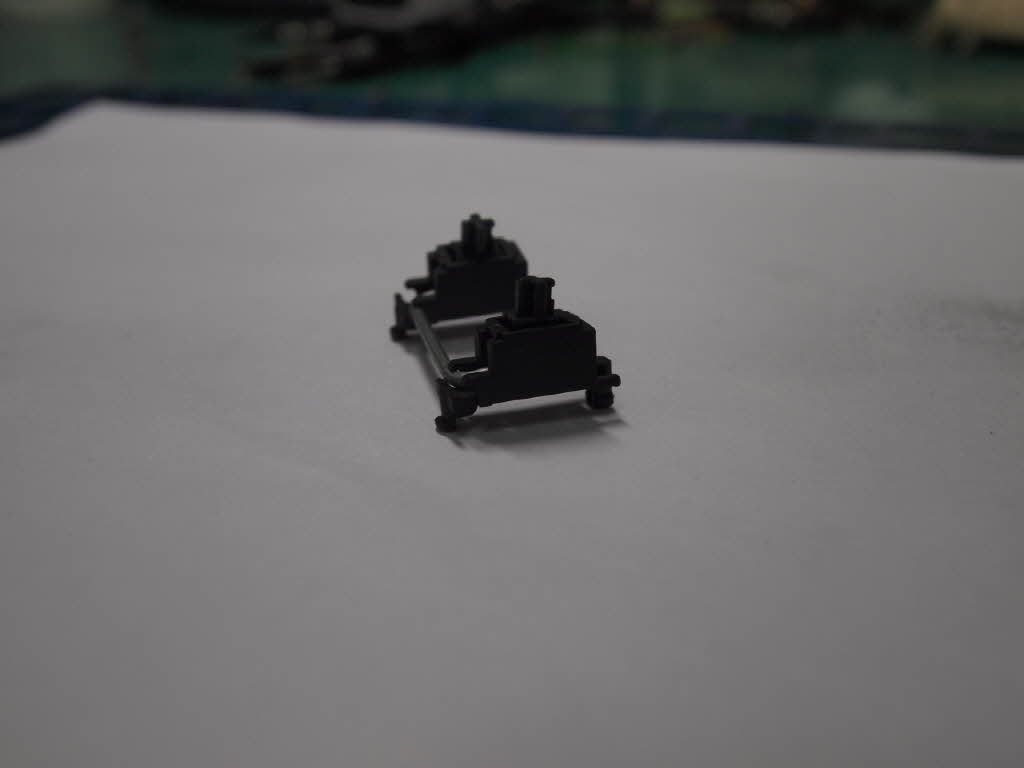

과 스테빌....

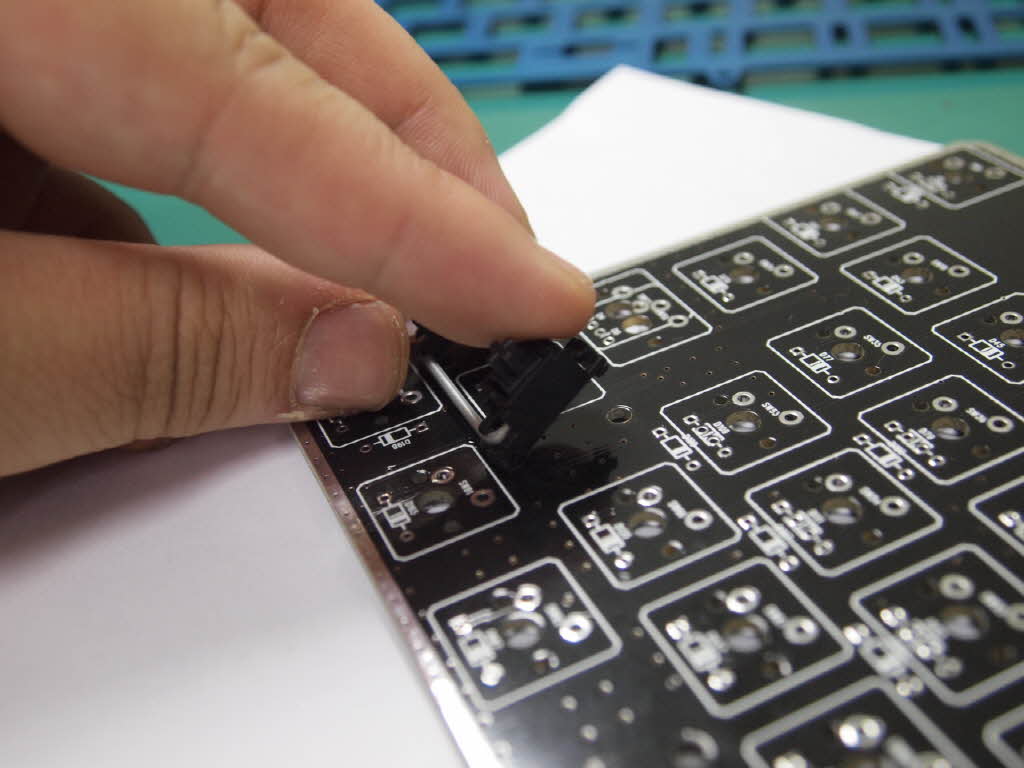

일단 스위치 달기전에..
스테빌을 장착합니다..
스위치장착후 스테빌을 달수있다면..
당신은.. 신..

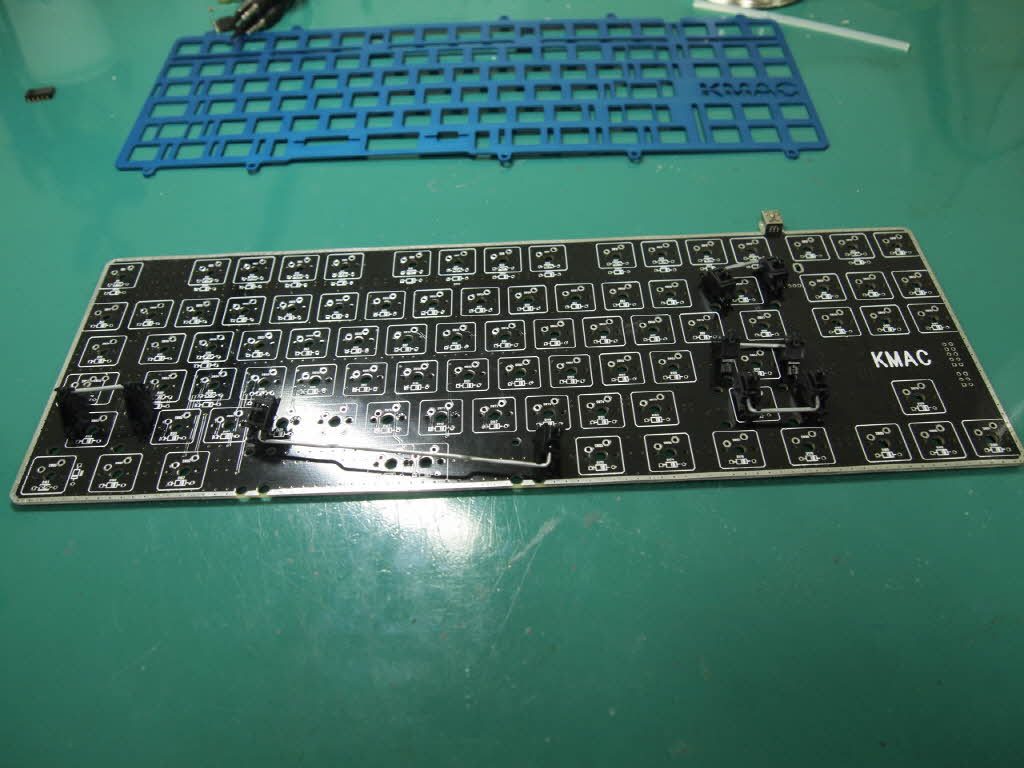

이런식으로...요..
아잉...
다달았어요...
다음엔...

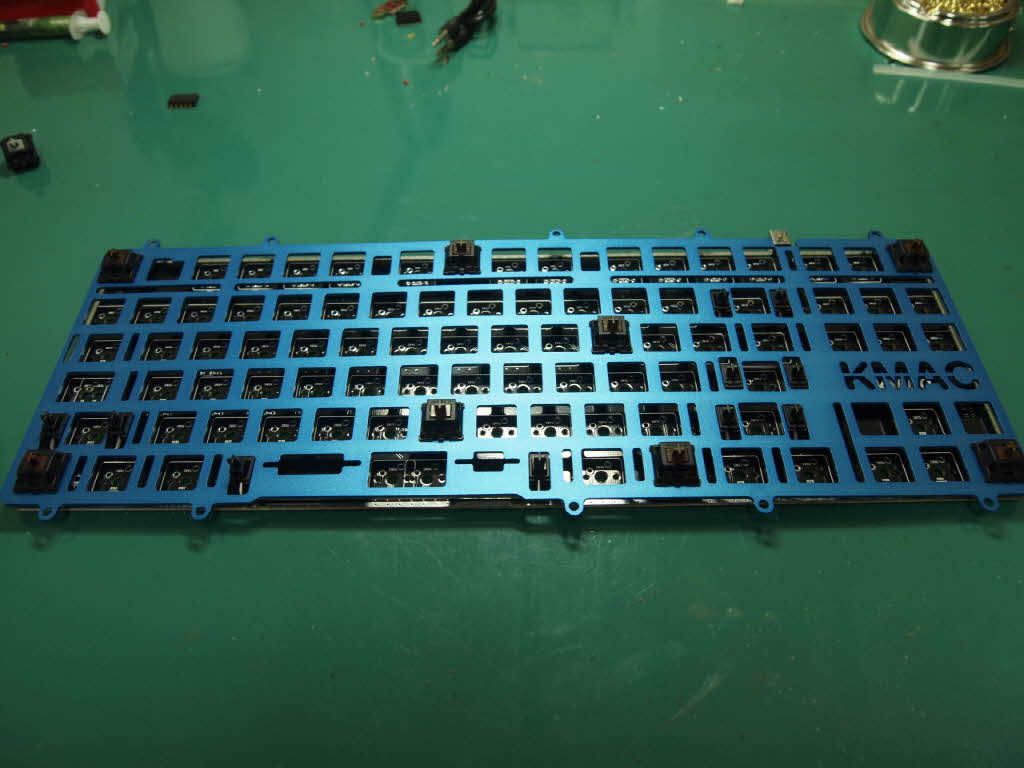

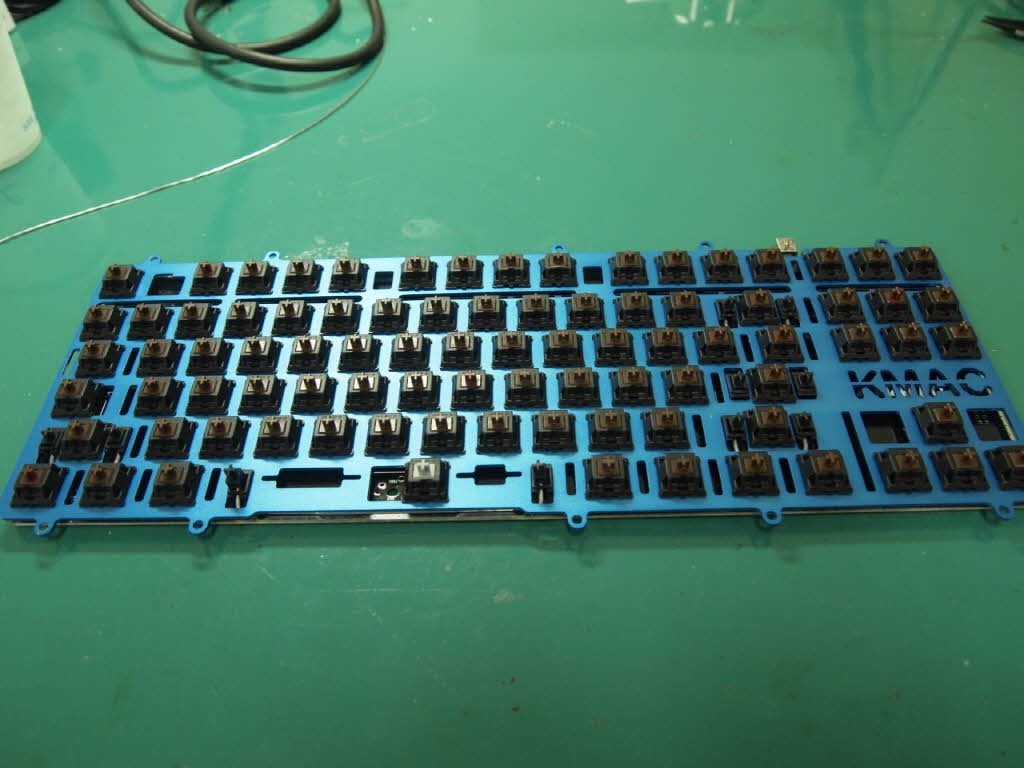

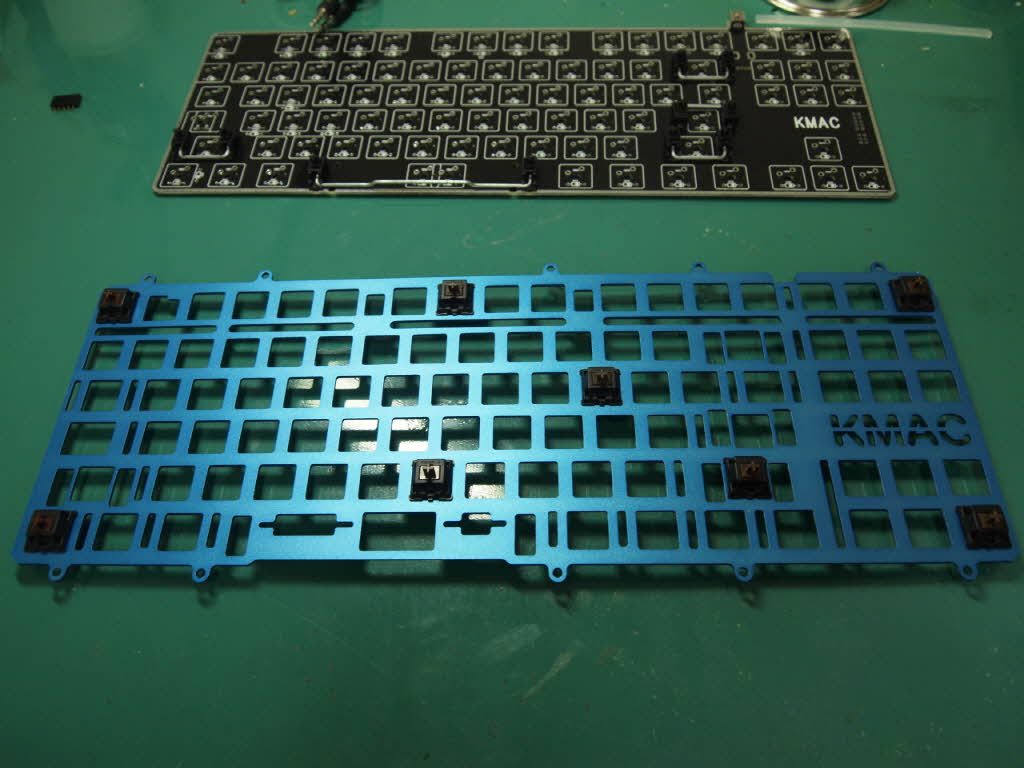

보강판 중간중간...에
스위치를 끼워 놓습니다...
그것을......

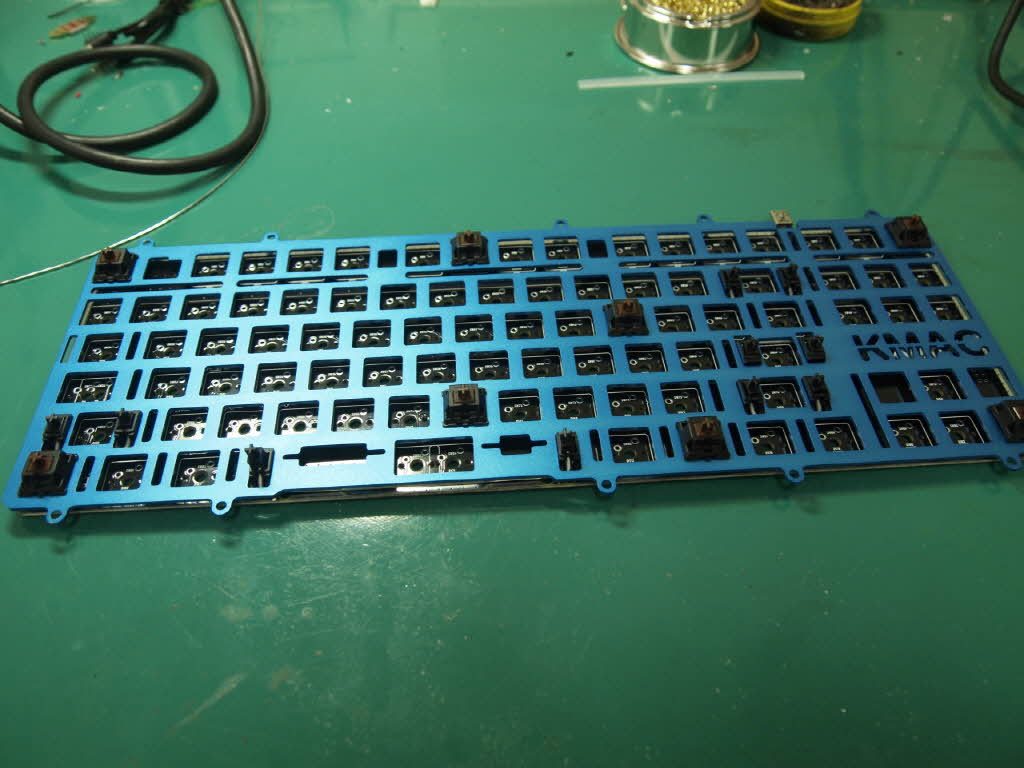

기판에.. 끼웁니다..
아시겠지만...
스위치를 전부다 한꺼번에 보강판에 끼우고 기판에 장착하면...
기판장착이.. 잘 안되니까요...
해보시면 압니다..
만일 가능하면 당신은 뉴타입...

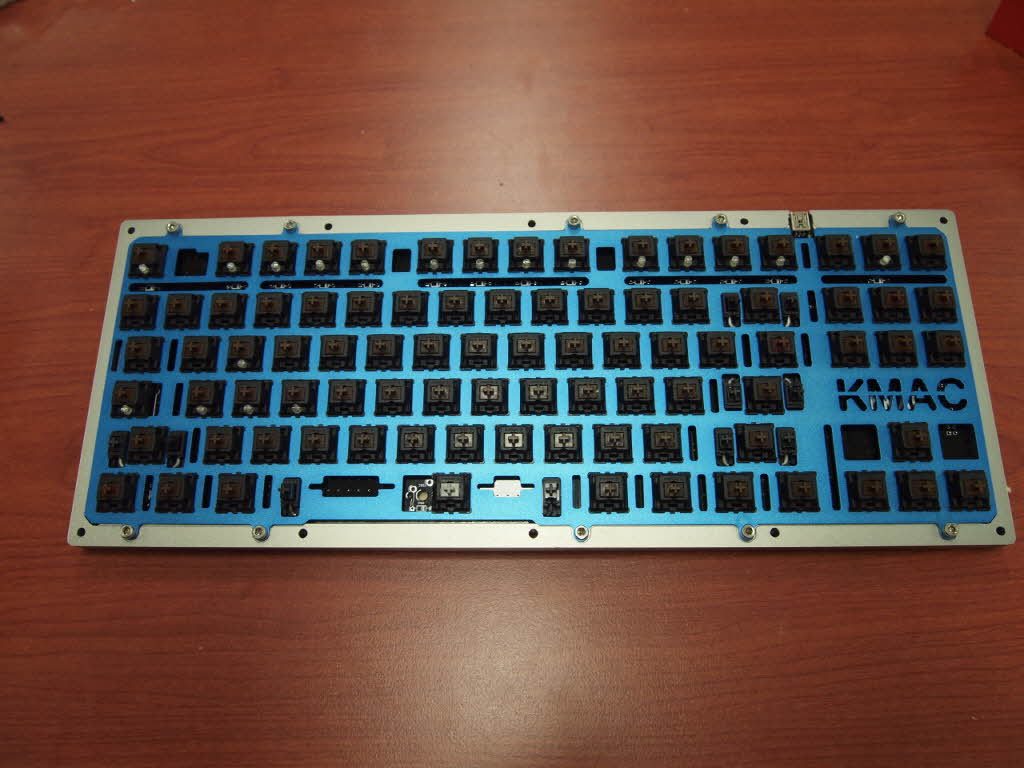

장착후...

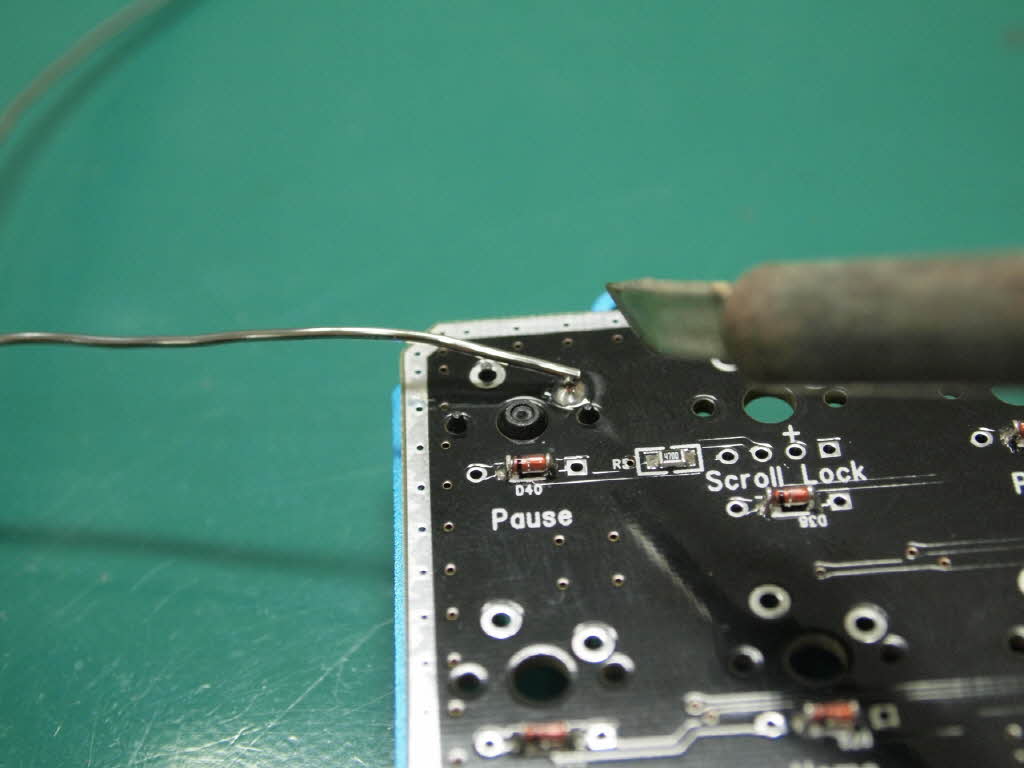

일단 장착한 스위차들의 한쪽다리만 땜질합니다..
그리고...

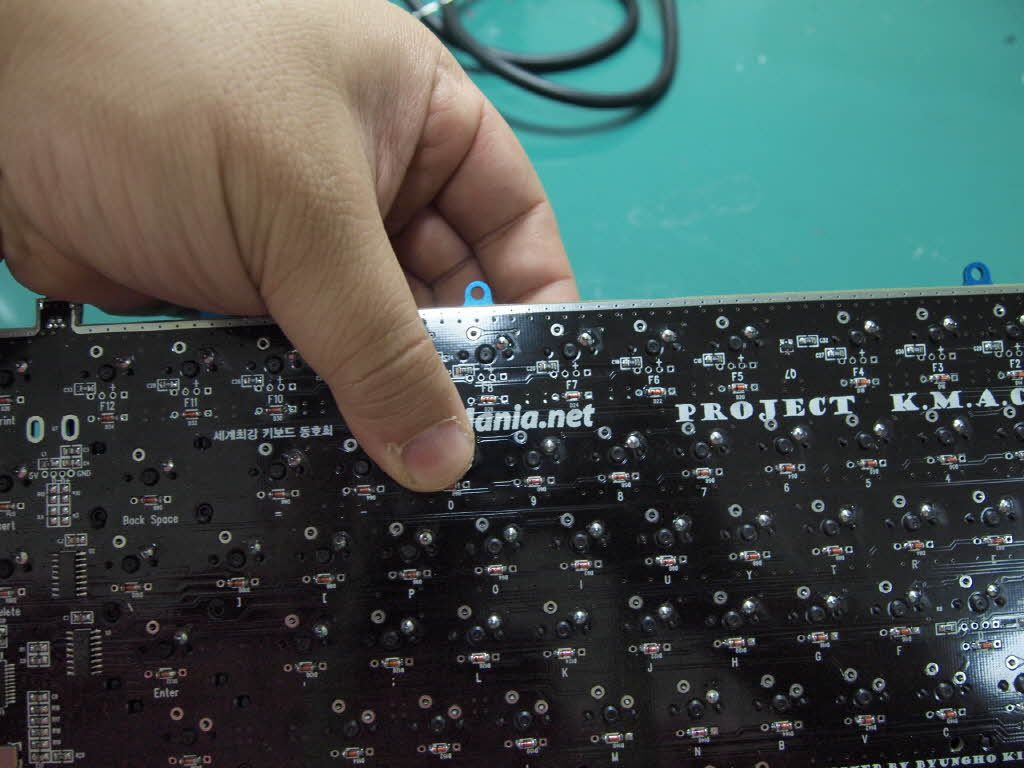

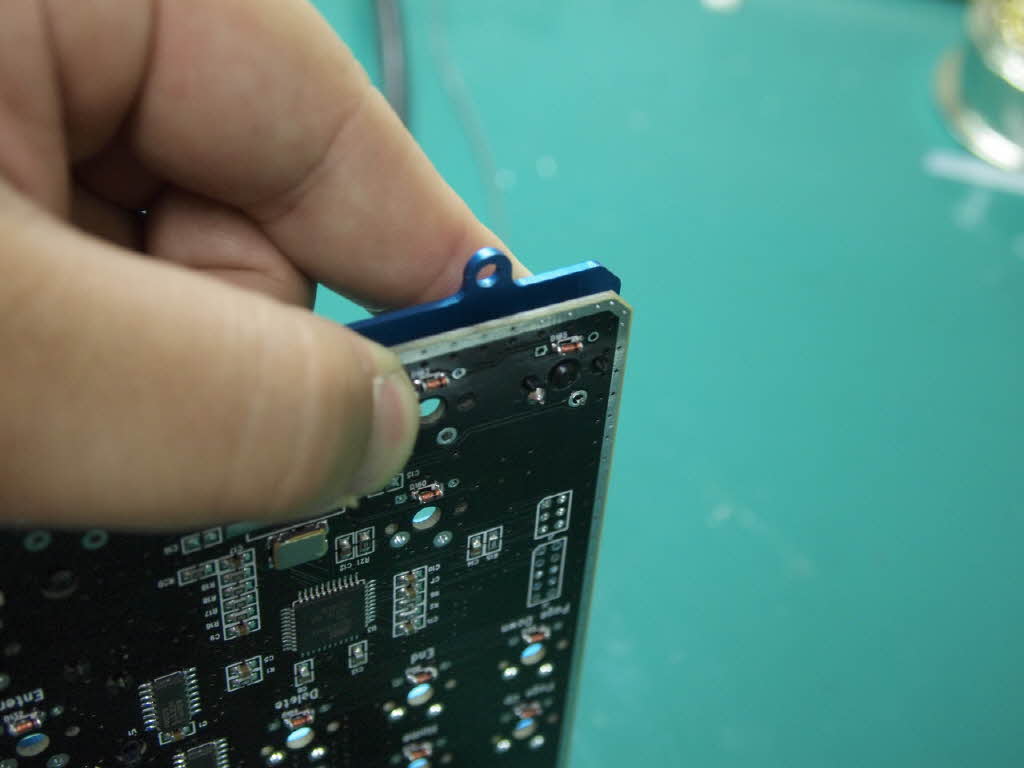

장착해서 한쪽다리만 땜질한 스위치들은..이런 식으로..
밀면서.. 인두로..
아까 땜한다리를 다시한번 가열해서.
스위치를 기판에 밀착시켜줍니다...
일단 여기까지왔으면 절반은 된거에요...
이제 나머지 스위치들을.. 끼우고..
방금전에 한방식으로...
스위치 전부를 밀착시켜 줍니다...

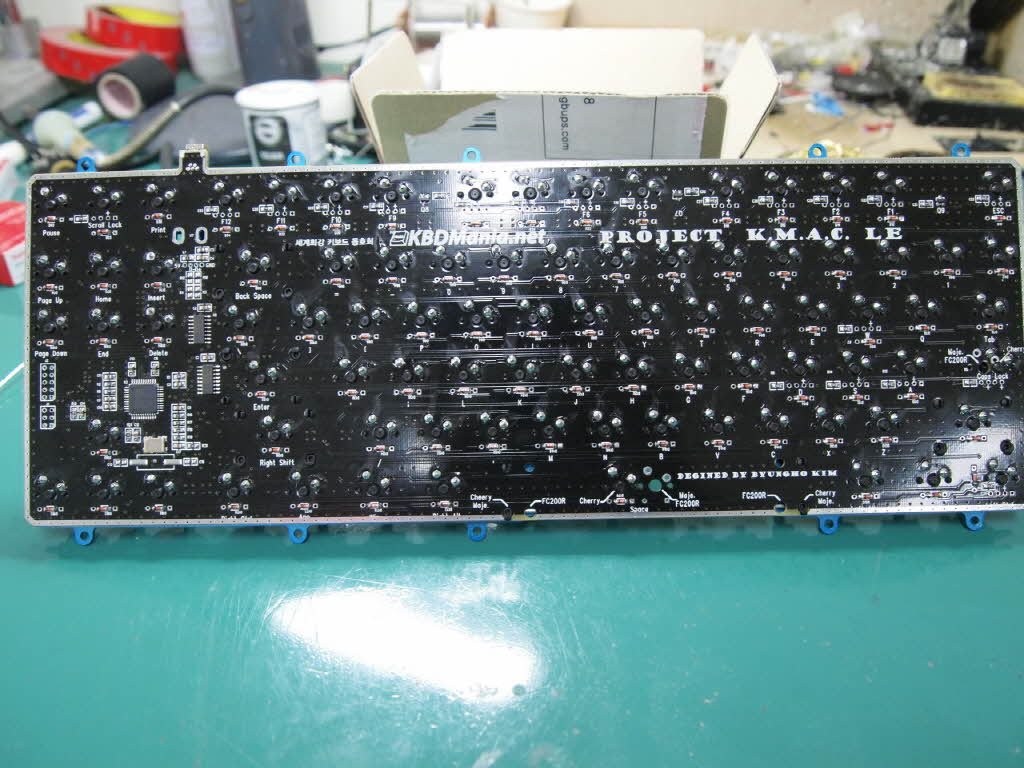

그리고..
아까 땜질 안한 다리를..
땜질해주면...
일단 완성이에요..
중간에 팁하나...

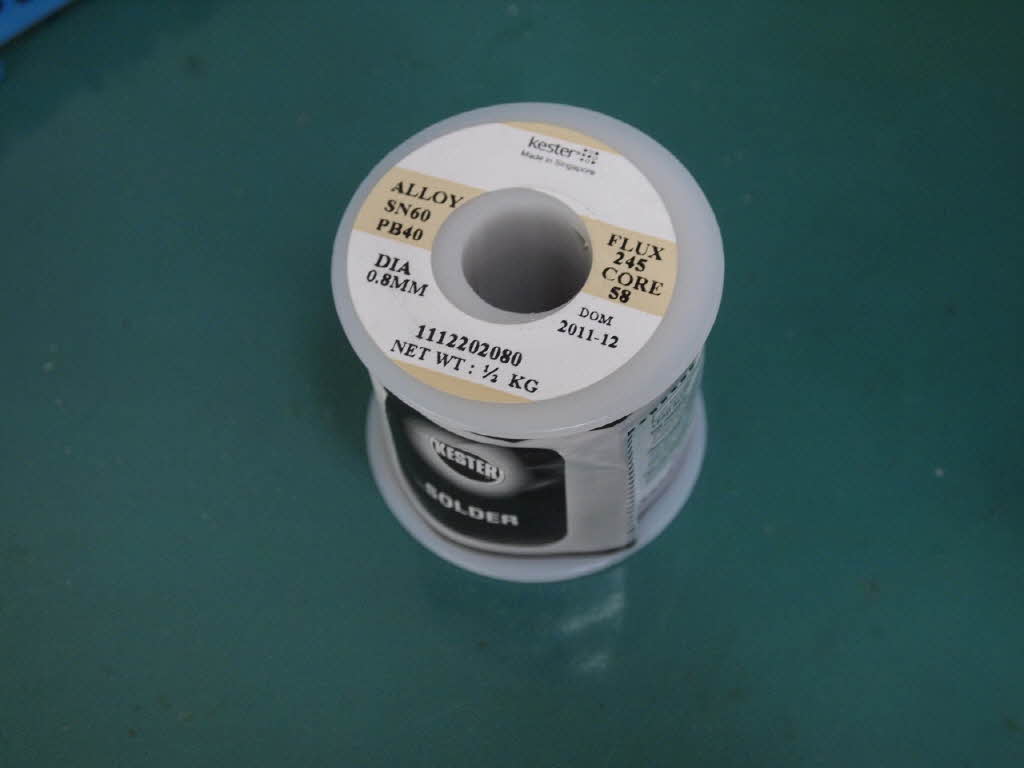

땜질 한번만 하고..땡칠거... 아니라면..
납을 좋은거.. 쓰는게 좋습니다..
차이요?
써보면 압니다..
인두 좋은거 쓰는거만큼 효과가.. 확실합니다...

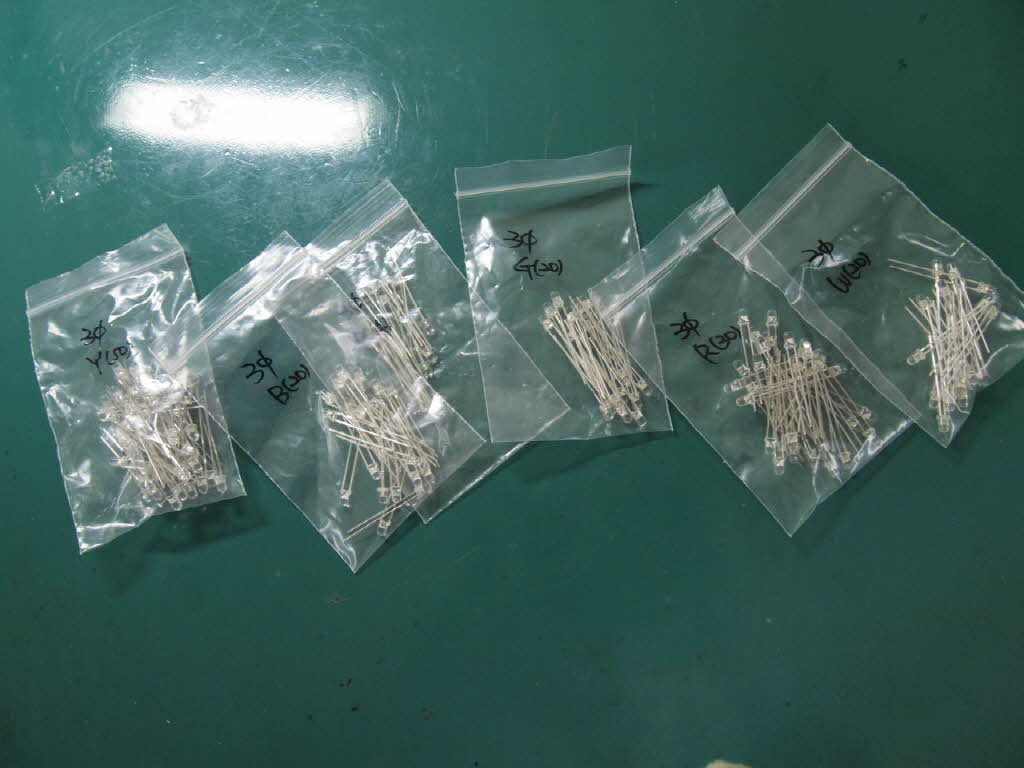

그리고 다음에 LED...

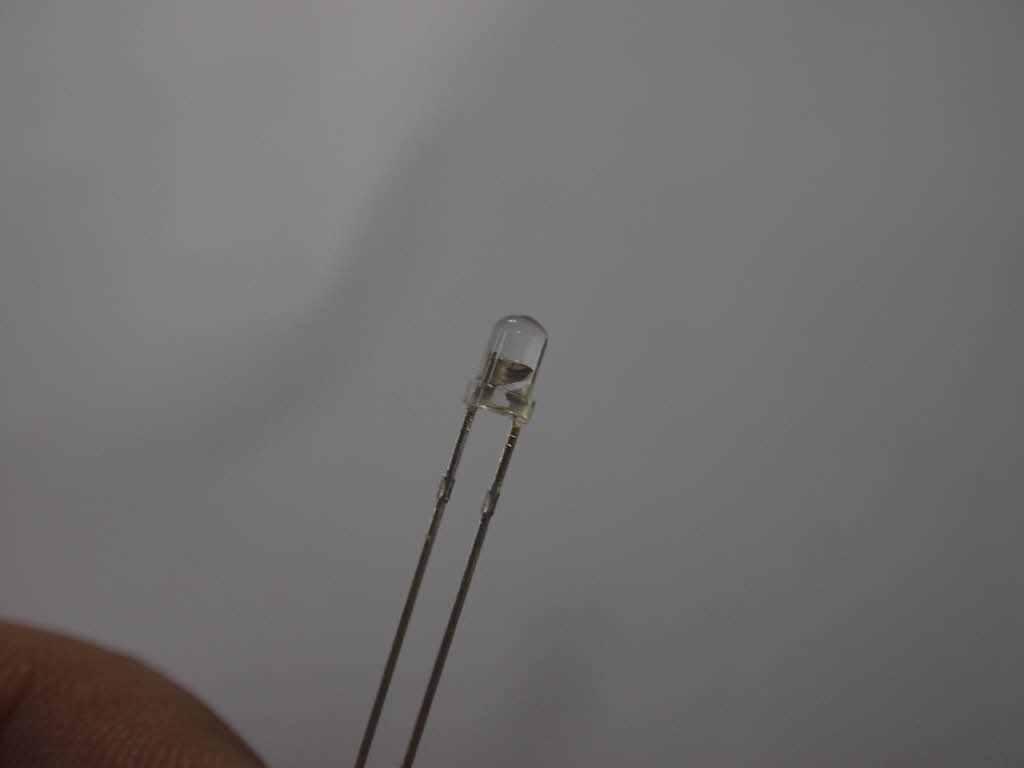

이번에 쓰려고 주분해서.. 어제 도착한..
LED들입니다..
어라?
끝까지 안들어가요...

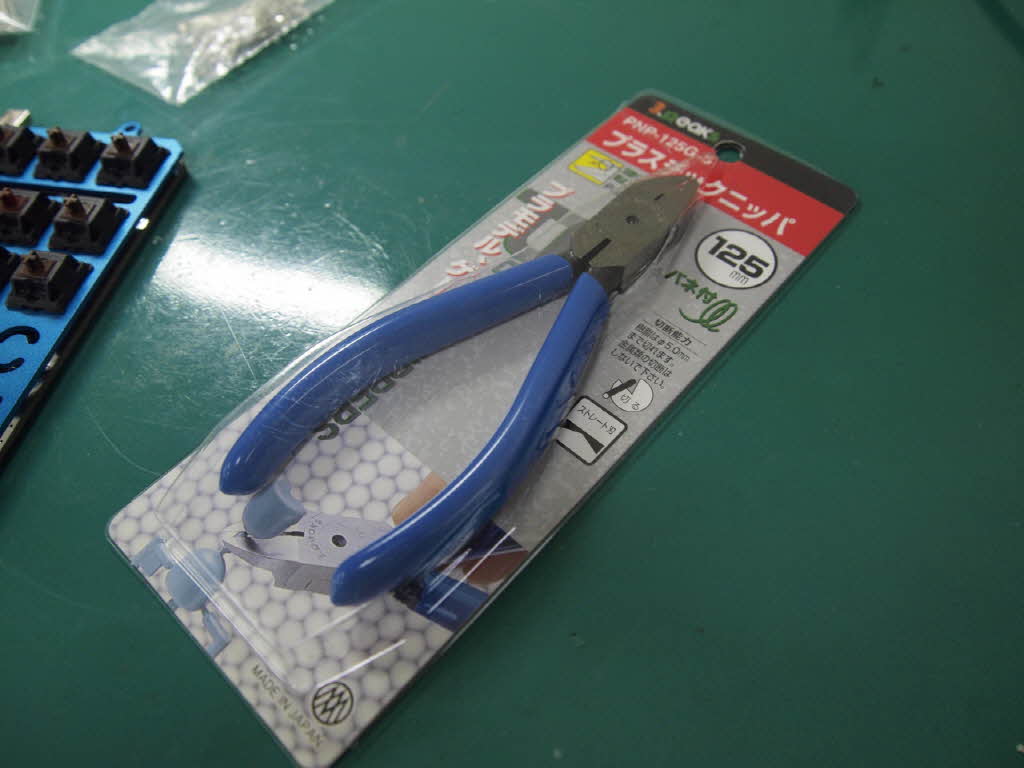

옆사무실에서.
얻어온..

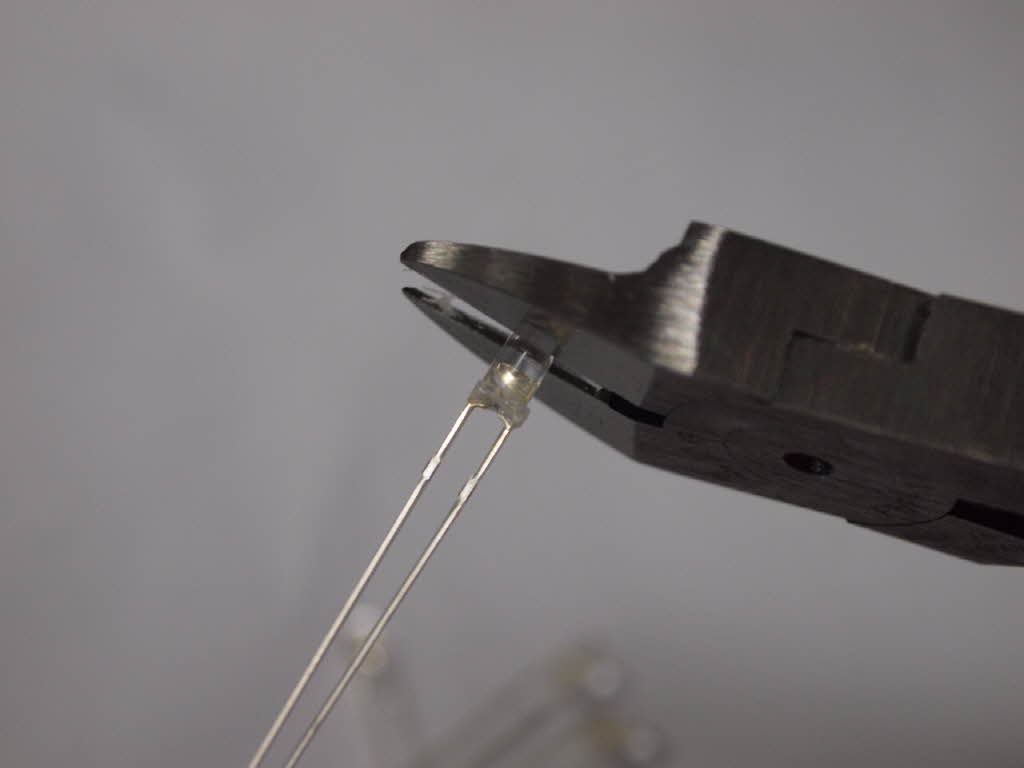

비싼 니퍼를 준비후..
윗대가리를...
적당히 자릅니다..

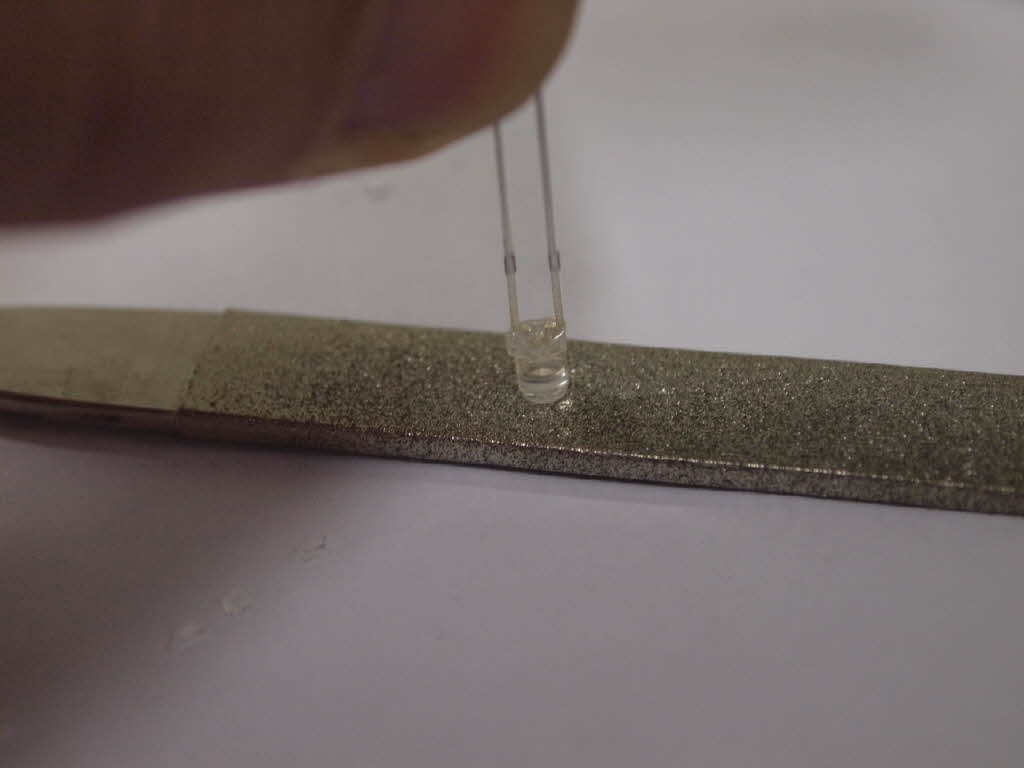

그리고 줄로 살짝 갈고..

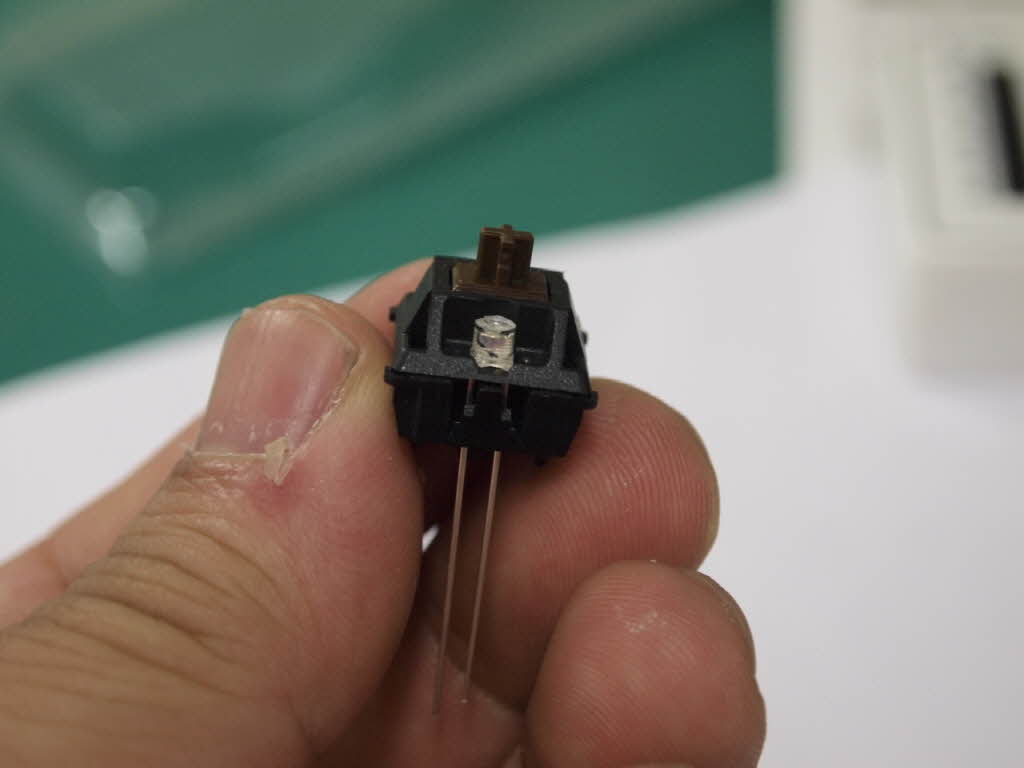

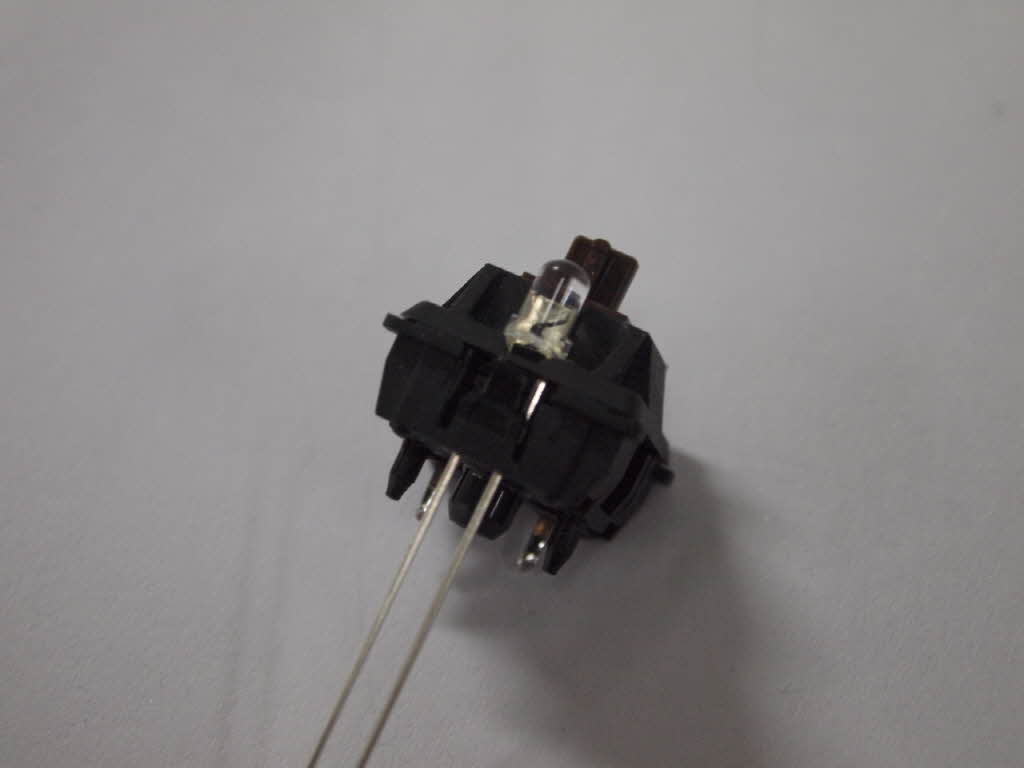

LED 밑부분에 돌기처럼 튀어나온 부분을... 잘라내면..
엄뤄~~
이쁘고 딱맞게.. 들어갔어요..

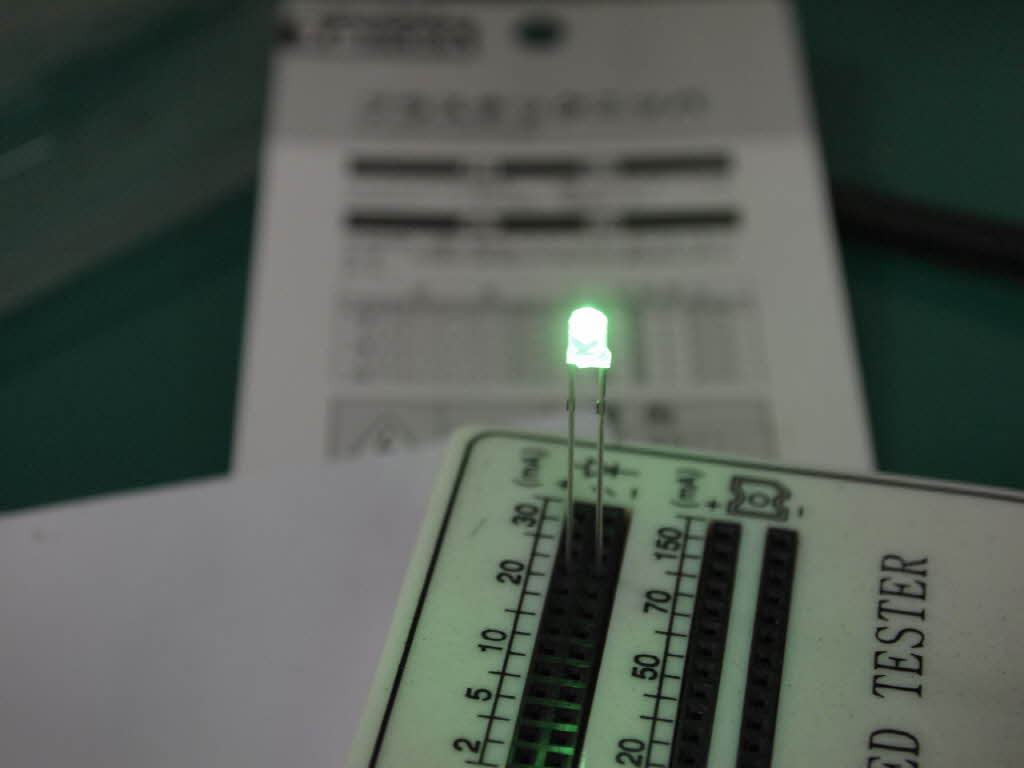

그리고 장작전에..
LED 테스트...
장착후.. LED안들어..오면.. ㅈ 되는거에요...
그리고 하나더...
LED의 긴다리가 + 에요.....
이것도 바뀌면 ㅈ 되는거에요..

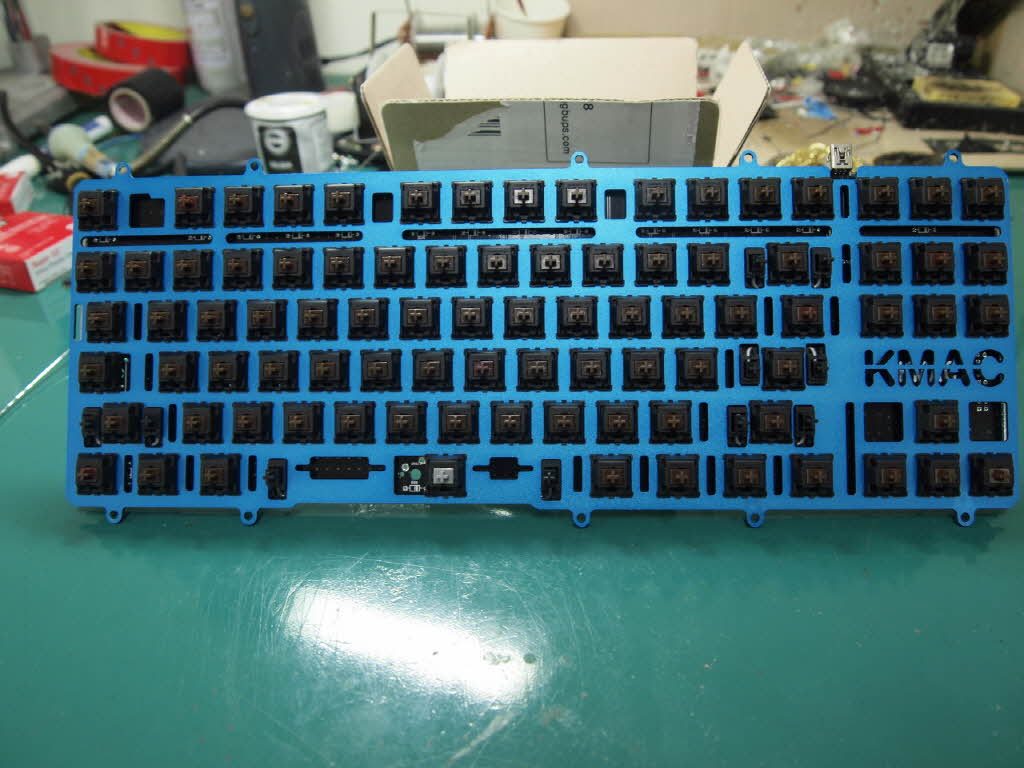

헥헥...다달았다..
스위치 조립하는시간보다...
LED장착하는 시간이.. 걸렸어요...

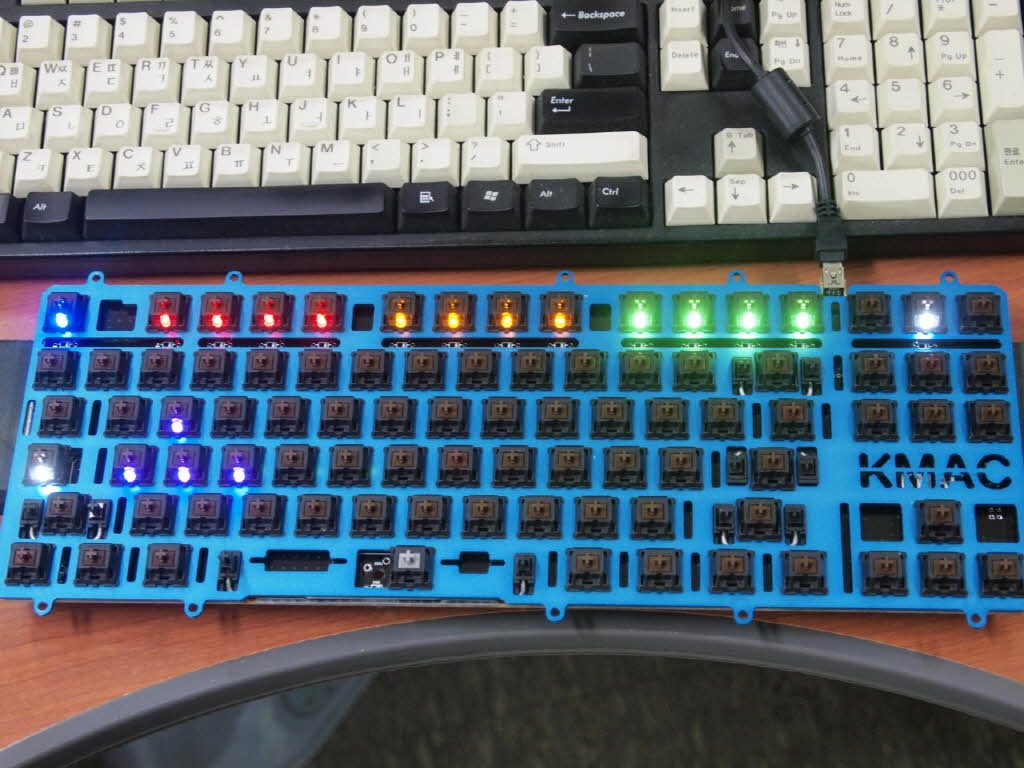

하우징 조립전 테스트...
일단...잘되는거 같아요...

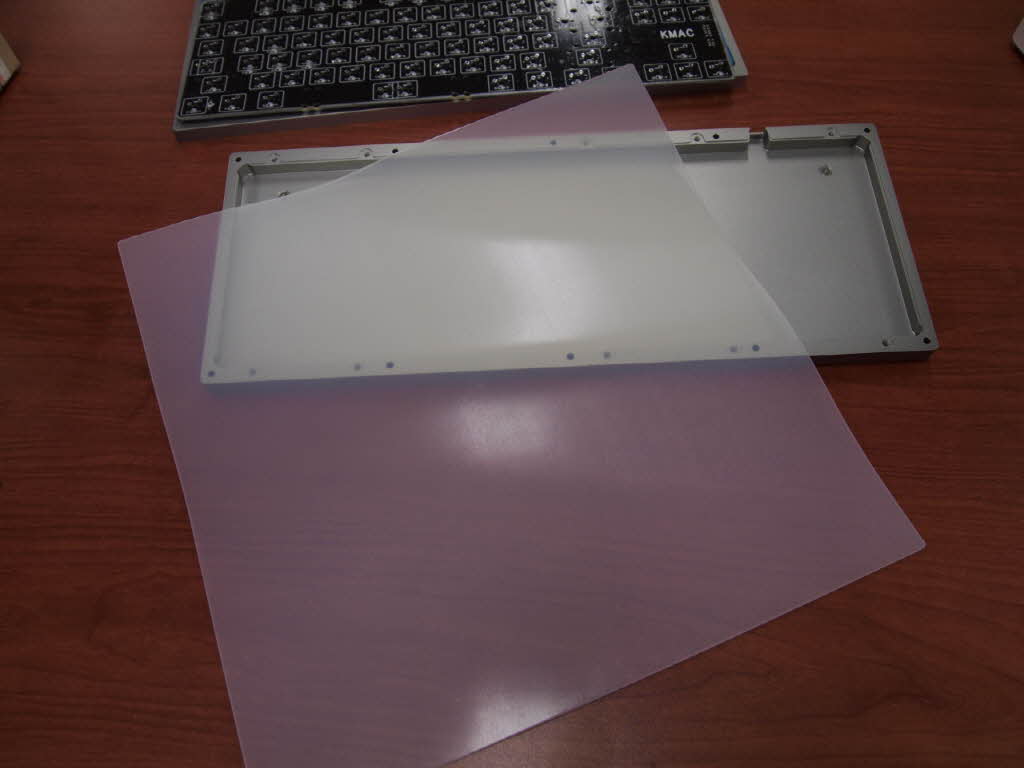

2T짜리... 실리콘 판이에요..
어제 공구상가가서..
5000원에 한장 사왔어요...

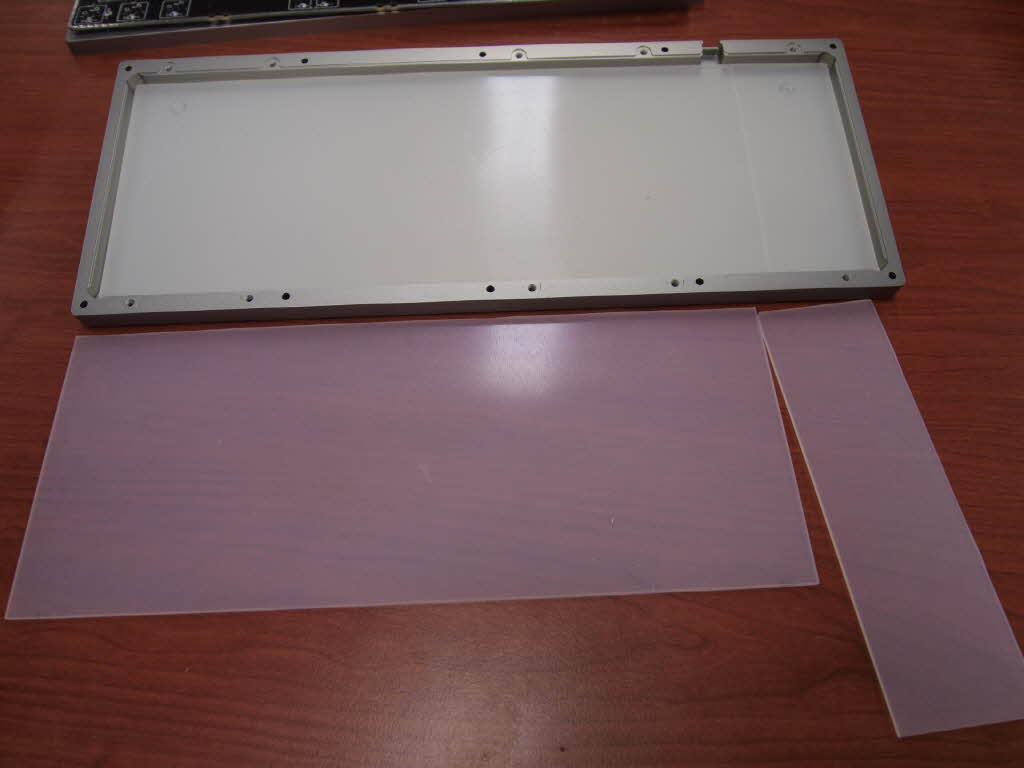

한장에..
키보드 두장분이 나오네요...
본체에...
보장판 장착...

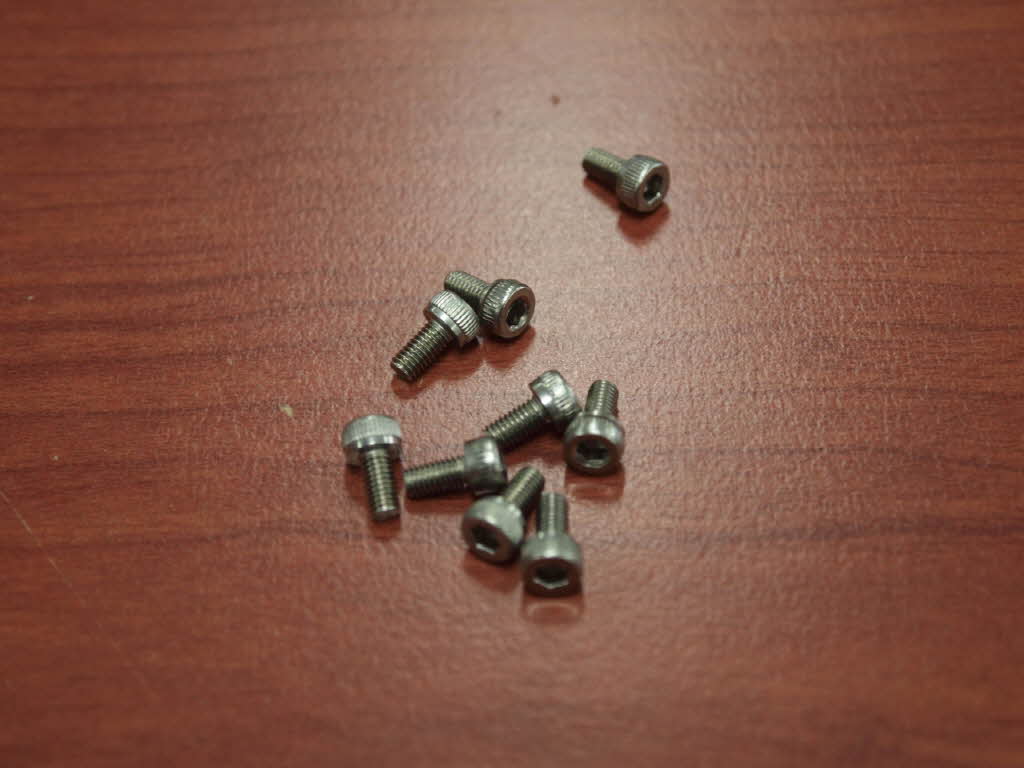

나사는...
개인적인 취향으로..
원래 들어있는거 말고...
이것으로 달았어요...

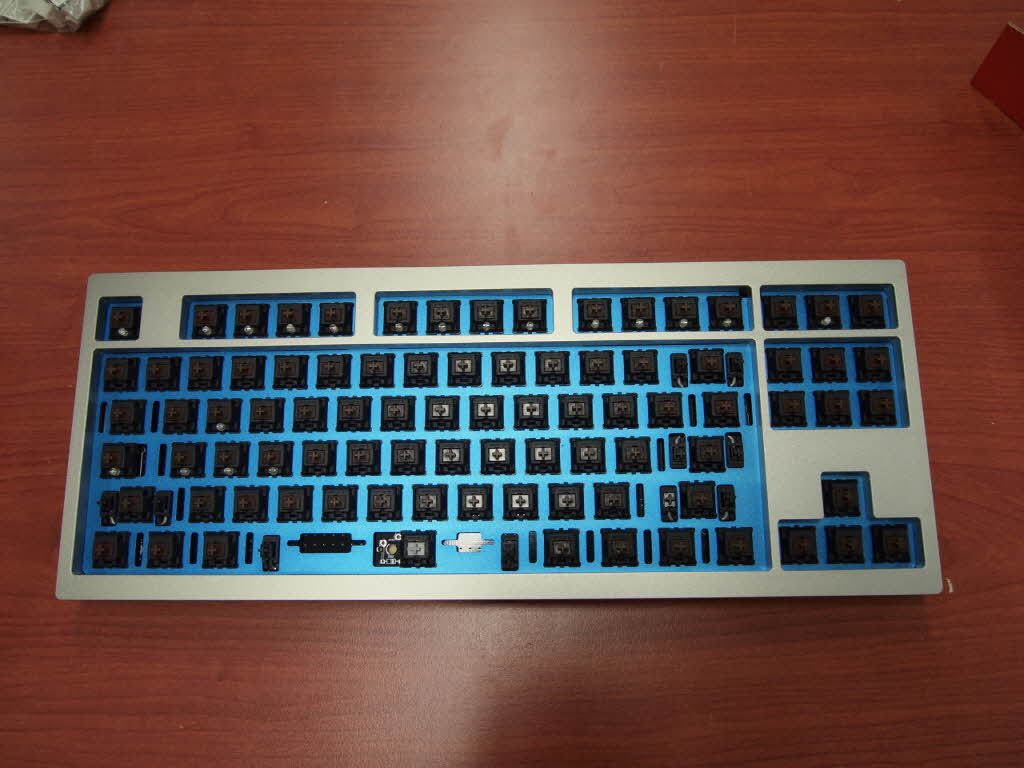

이젠 하우징을 조립해요..

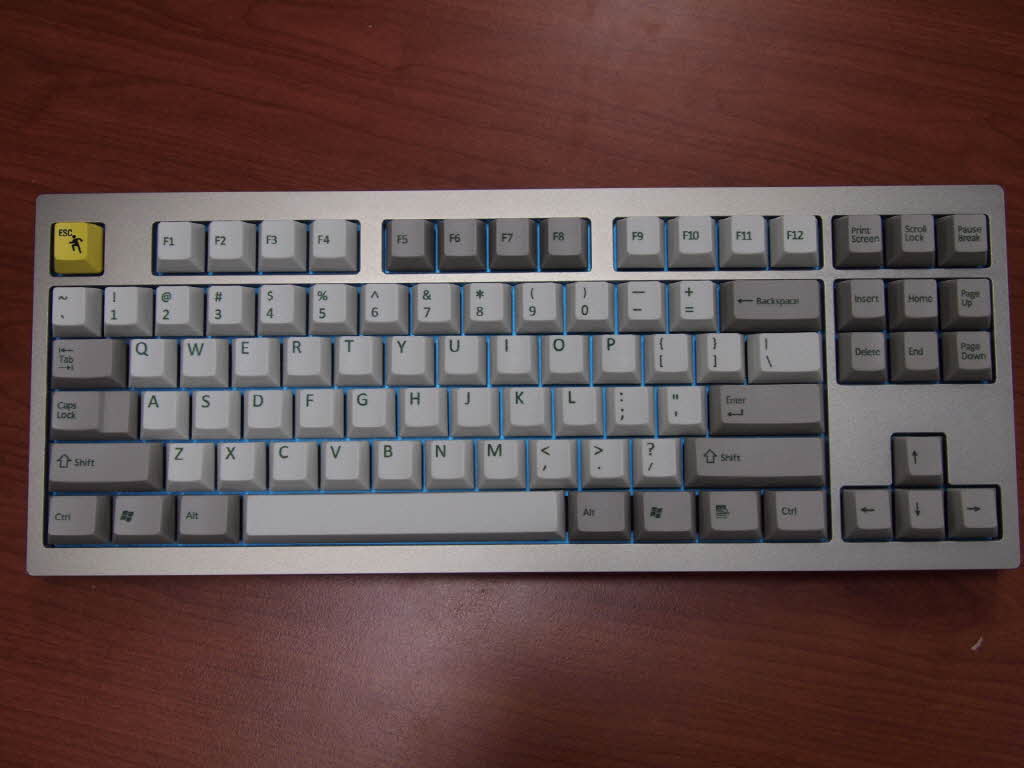

이제 며칠전에.. 구한...

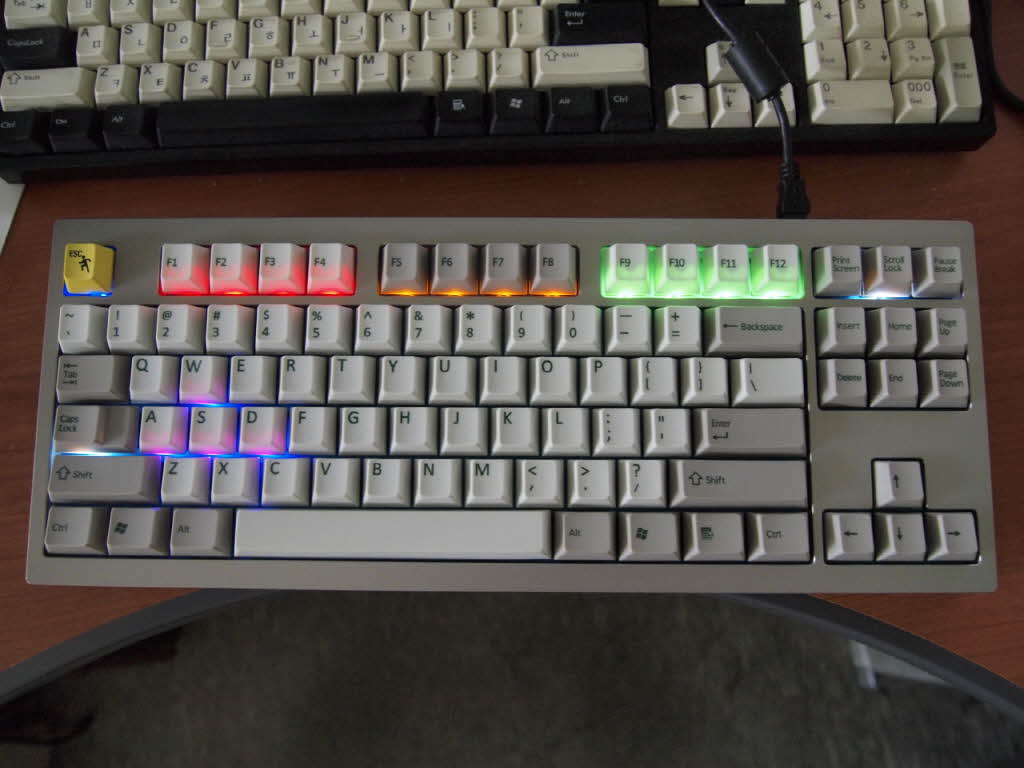

대륙승화..키캡을.. 달면...
완성 이에요....
어머 불도 잘 들어와요...
키감이요?
한마디로.. 도각도각..
하앍하앍 넘흐 조아요......
하지만...
나 독수리지...................털썩..
