아론 키보드를 사용하던중 왼쪽 컨트롤키가 고장나서 오른쪽 컨트롤키랑 바꿔줄려고 분해하던중
될까 해서 블루투스 키보드랑 연결해봤습니다

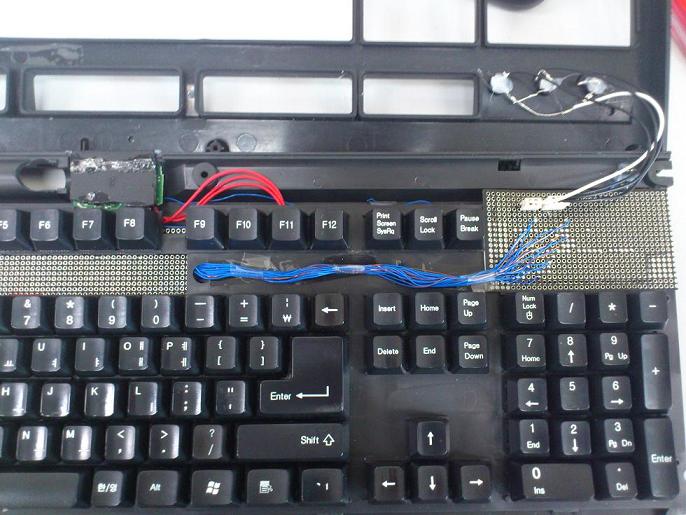

원래 기판을 끊어 버리고 그 위에 와이어링을 할까도 생각했지만 혹시나 하는 마음에 기판은 남겨두고

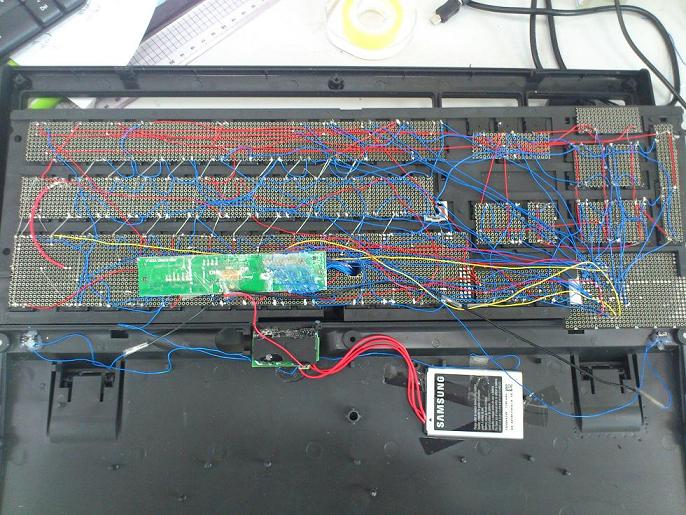

휘어지는 PCB기판을 사용하여 와이어링을 하였습니다
그리고 배터리 교체가 귀찮아질까봐 안쓰는 핸드폰 배터리와 베터리 충전기를 이용해서 배터리 내장식으로 만들었습니다
(원래 키보드는 3v전압에 동작하지만 완충된 핸드폰 배터리를 바로 연결해도 정상적으로 동작했습니다)

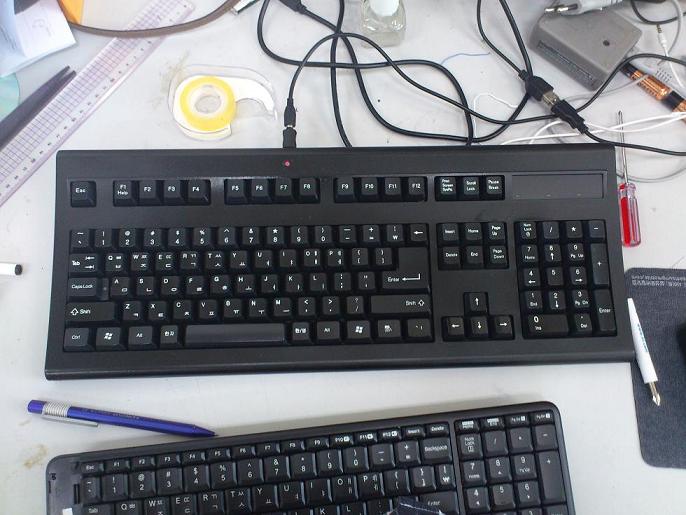

충전은 스마트 폰에 쓰이는 마이크로 5핀을 이용해서 충전하고
배터리 케이스의 LED를 보이게 하여 충전중과 충전 완료 상태를 알수있게 했습니다
이식에 사용된 블루투스 키보드는 아이락스 IRK01B였습니다

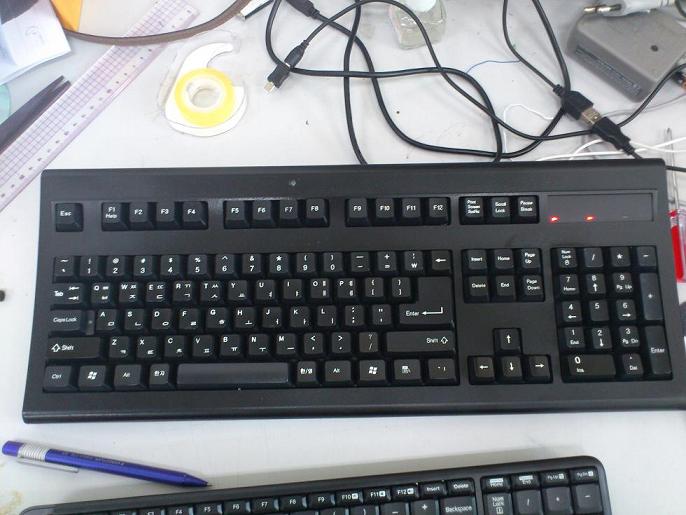

이 키보드를 선택한 이유는 Capslock이랑 Numlock키가 불이 들어오기 떄문입니다
덕분에 완성한 다음에도 상태를 눈으로 확인할수 있었구요

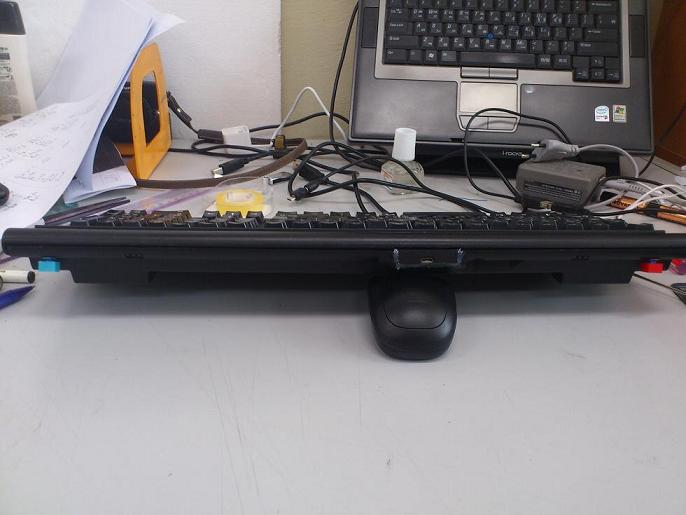

on-off스위치와 페어링 스위치는 셀프락 기능이 있는 푸쉬스위치와 일반 푸시 스위치를 이용해 키보드 후면에 심어 주었습니다

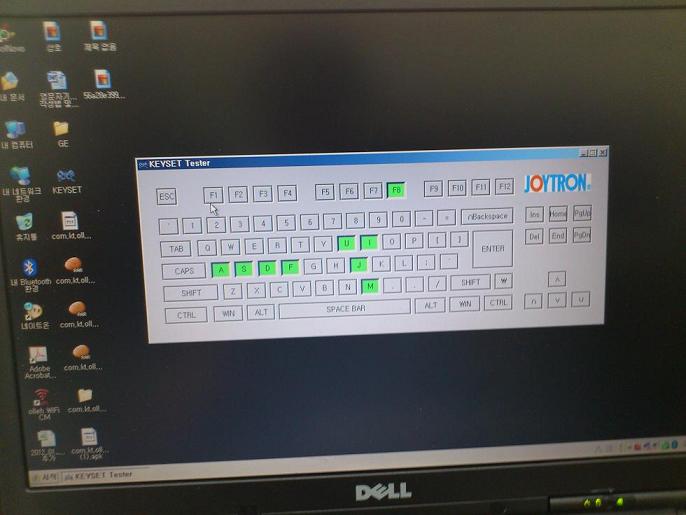

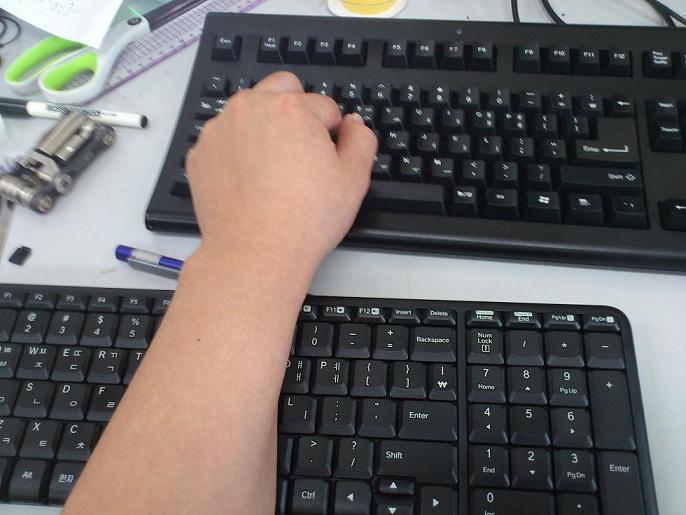

그리고 모종의 방법을 이용해서 8키정도까지 동시 입력이 가능합니다
는 희망사항 ㅠ.ㅠ 원래 키보드랑 같습니다
하지만 돈만 많다면 이런방법 이용해서 무선 무한입력키보드도 가능할듯하네요
하여튼 이렇게 대충해서 블루투스 키보드가 완성이 됬습니다
시간나면 PCB DIY해서 와이어링이나 좀더 깨끗하게 해봐야 겠습니다
그리고 이글 쓰면서 이상한점 발견했는데
가끔 글 쓰다 보면 한키가 계속 눌러지는 현상이 생기네요 ㅠ.ㅠ
(이렇ㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎ 게요)
대충해서 이런가....
하여튼 이상입니다
