알프스 세이버 기판입니다.
역시 저의 덜렁대는 성격에 첫방에는 무리군요... 다시떠야 할듯...-_-;;;

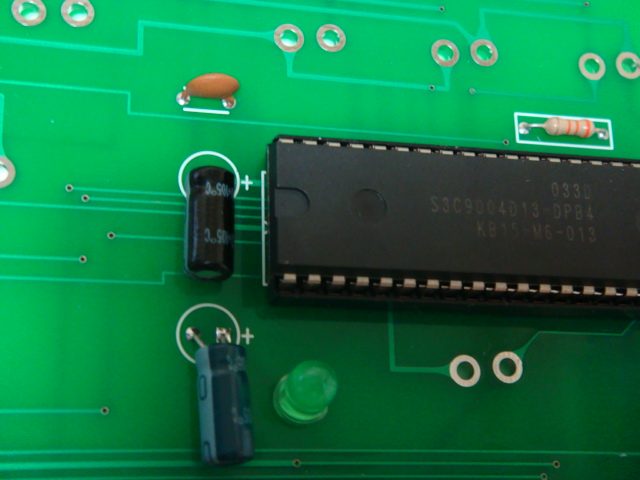

주변소자 옮길때 이렇게 하시면 됩니다.
전해컨덴서 방향주의하시구요~~~ 젤 위에있는 저항과 세라믹커패시터는 전극이 없습니다.

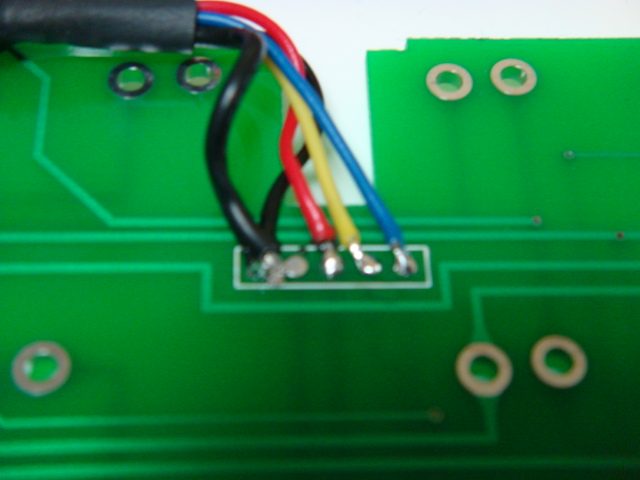

PS/2선은 좌측 순서대로 GND,GND,VCC,CLK,DATA 입니다.
기존 DT35 케이블이라면 검정,검정,빨강,노랑,파랑 순입니다.
그 외 캡락 LED 미스[39 -> 40], 컨트롤러 14,15,24,25는 GND와 연결해줘야합니다.
그럼 저는 접시물 찾으러 가야겠네용...-_-;;;
