역시 와이어링만 할줄 알아서는 되는건 아닌가 봅니다.
아래 다른분들이 글올려놓을것을 보고 필받아 주문해서 만들어 볼려고 했는데.

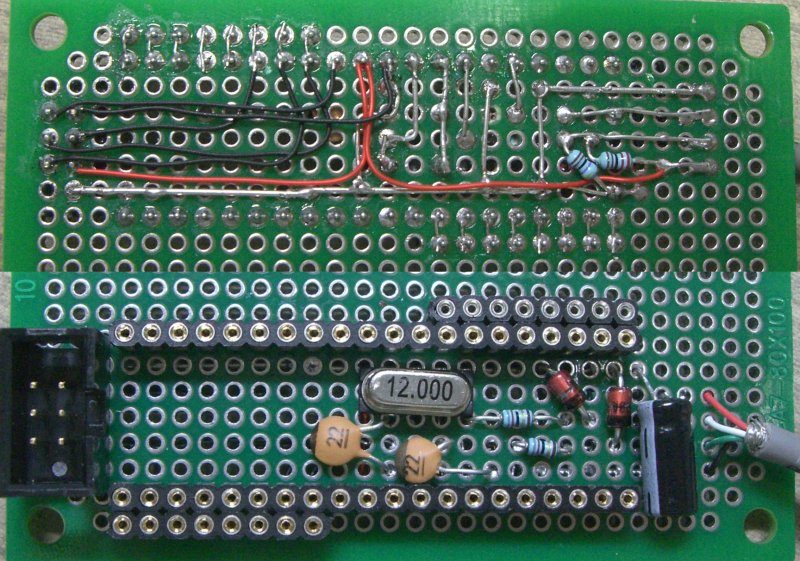

뭐 우선 부품 몇개 부족해서 대충 붙여 놓은것도 있긴하지만서두 h/w쪽 지식은 전무하니..
아직은 program라이팅만되고 usb인식을 하지 않네요. ^^;
컨트롤러가...
역시 와이어링만 할줄 알아서는 되는건 아닌가 봅니다.
아래 다른분들이 글올려놓을것을 보고 필받아 주문해서 만들어 볼려고 했는데.
뭐 우선 부품 몇개 부족해서 대충 붙여 놓은것도 있긴하지만서두 h/w쪽 지식은 전무하니..
아직은 program라이팅만되고 usb인식을 하지 않네요. ^^;
이전 댓글 11

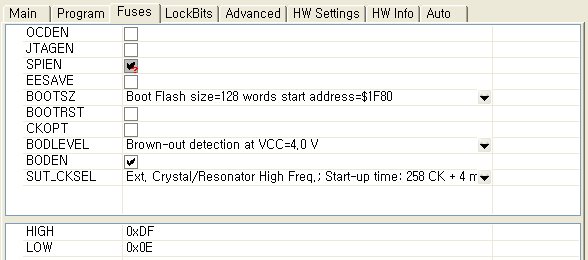

FUSE BIT 세팅은 하셨나요 ?
두 분이 힘을 합치면 엄청난 결과가 나올 듯 합니다.
사실 좀 두렵기도 하다는... ㅎㄷㄷ
fuse bit을 설정하니 인식하네요
fusebit이 머하는 건지도 모르고 있었는데.. 감사 합니다~ ^^
아참 혹시 아꽈님.. 매트릭스 read/write를 할때
HidD_SetOutputReport같은 명령으로 report쪽으로 read/write 하신거 맞나요?
아.. 필터 드라이버 수정하셔서 하셨다고 되어있구나.. ^^;
뭔지 몰라도 굉장해 보입니다.
아꽈님 컨트롤러 분양이 있었나요???
분양은 아니고 (Link)www.kbdmania.net 쪽 회로도 보고 따라 만든것 입니다 ^^;
전 단지 따라쟁이 입니다. ㅎㅎ
도전하는 모습이 아름답습니다......짝짝짝 ^^/
근데 CPU 내부 EEPROM에 뭔가를 저장하실꺼면......
SPI나 JTAG으로 프로그램 다운로드시 EEPROM에 데이터가 소거되지 않게
"EESAVE" 항목을 체크 하세요.
좋은 결과 기대하겠습니다 :]
핫.. 감사 합니다.. 근데 atmega16은 기본 eeprom이 512B라 그리 많은양은 저장하기 힘들것 같네요.. (128씩 그냥 byte로 하면 4세트가 되긴하지만서두..)
별도 드라이버 없이도 소스중 m16, m8쪽의 main부분의 usbFunctionSetup,usbFunctionWrite 에서 USBRQ_HID_SET_REPORT부분을 잘 챙겨서 하면 pc부분에서 장치 ID같은걸루 stream열고 HidD_SetOutputReport명령으로 주는것을 받을수 있을것 같은데.. 결과는 해봐야 알겠구요.. ㅎㅎ
무슨 말씀들을 하시는지 통... @.@
어지러워욧;;;ㅋㅋㅋㅋㅋㅋㅋ
