사무실의 키보드, 마우스, 핸드폰 충전 케이블 등등... 책상이 너무 어지러워 키보드, 키패드, 마우스 무선화 프로젝트 일환으로
키패드 무선화 처리 했습니다.
무선 모듈은 당연히 국민무선모듈 k230이 수고해 줬구요.ㅎ
키패드 성공했으니, 이번엔 마제에 작업해보려 합니다.

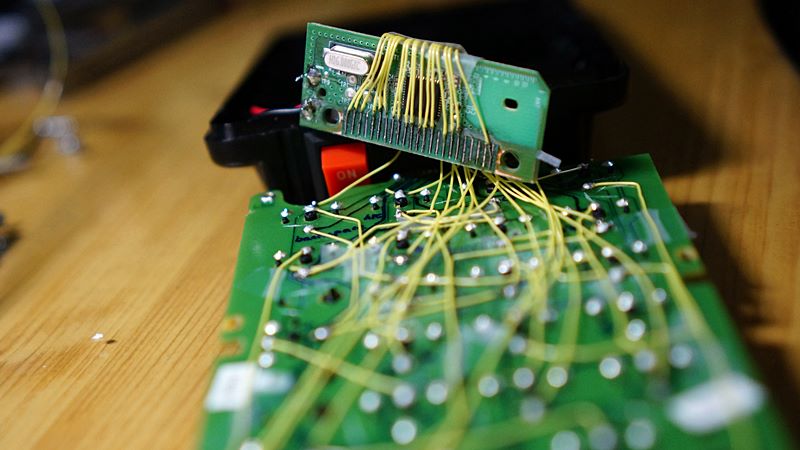

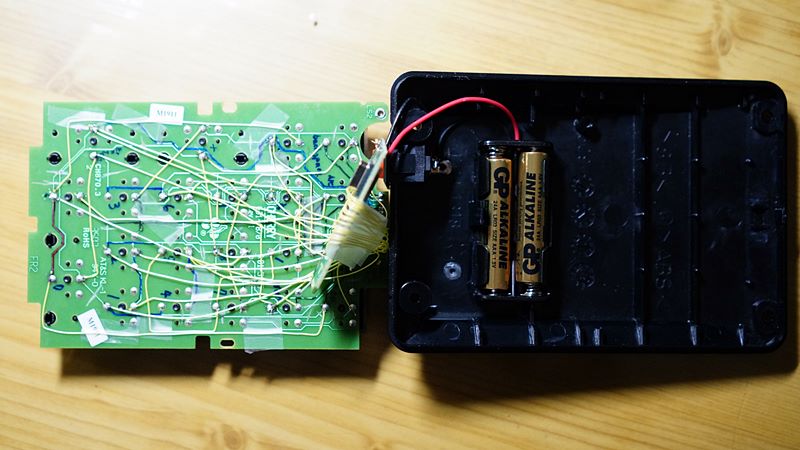

예전 4100 무선처리 할때와 달리 k230의 매트릭스 체크해서 살릴 수 있는 라인은 살려보려고 이리저리 찾아서 해봤습니다.

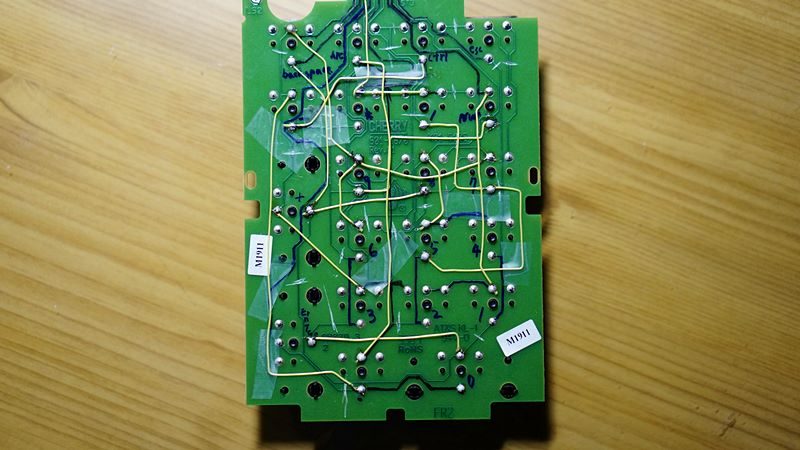

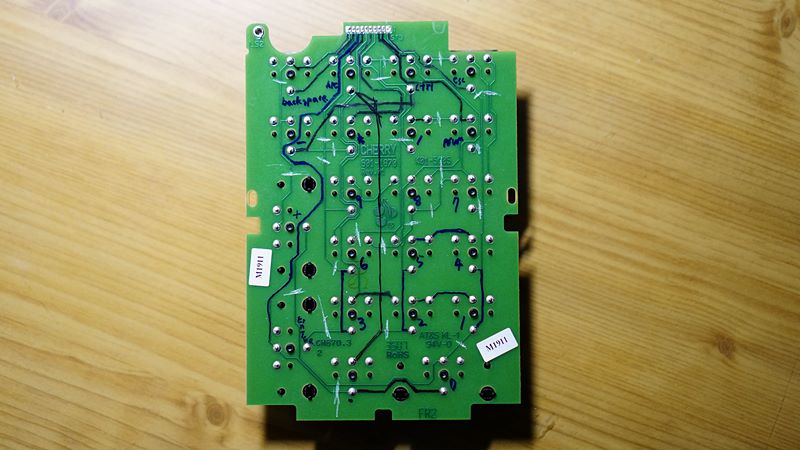

패턴이 잘 안 끊어진 곳이 많아서 막판에 고생 했네요. 다음엔 와이어링 전에 패턴 제대로 잘 끊어졌는지 확인하고 작업해야겠어요;;
그래서 와이어링은 저기서 끝~!

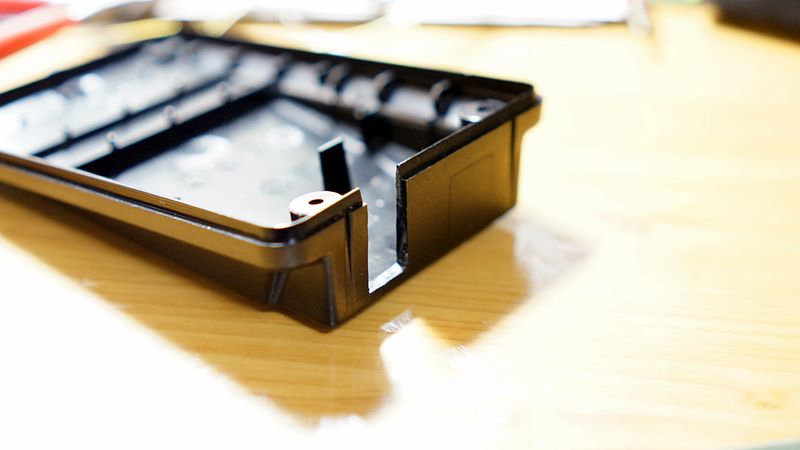

스위치 들어갈 자리는 칼로 살살 그어서 니퍼 같은걸로 똑딱 잘라내면 잘 잘리네요;ㅎ

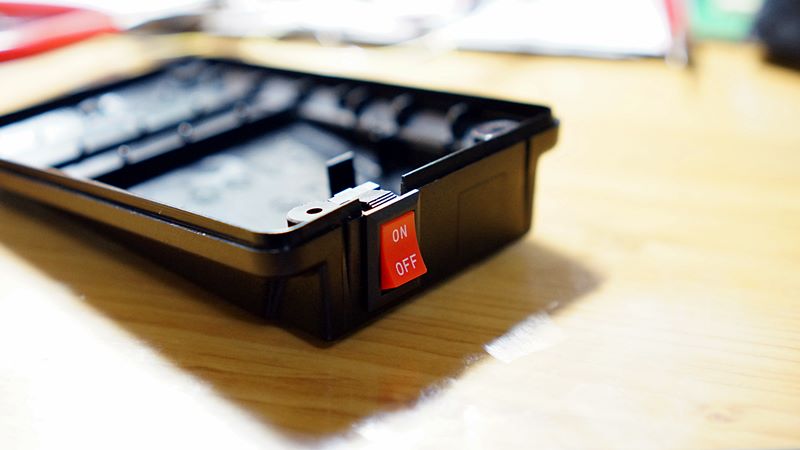

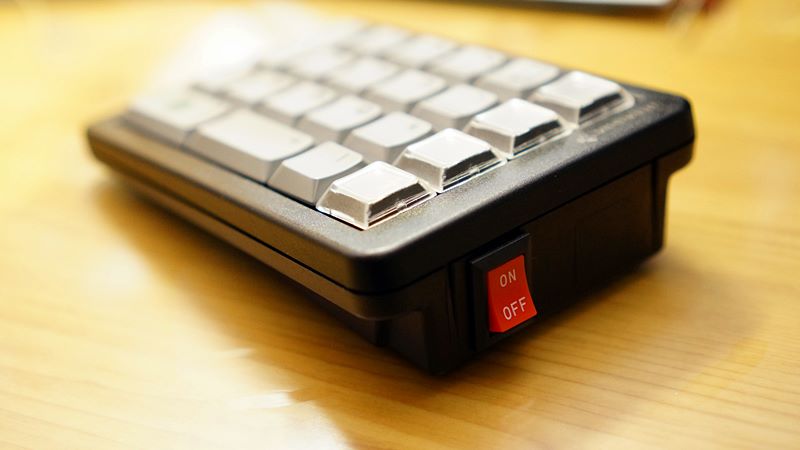

이번엔 스위치도 달아줬어요. 안쓸땐 꺼두고 오래 오래 써야죠;ㅋㅋ

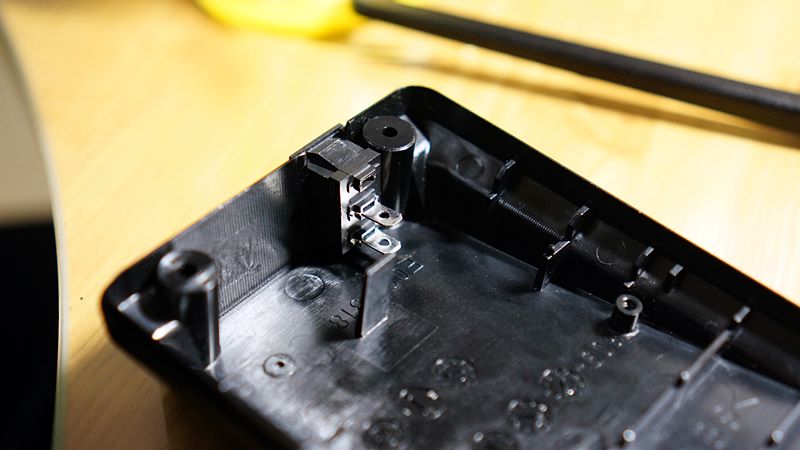

사진상엔 없는데 스위치 윗부분 단자는 무선모듈과 간섭이 있어서 반토막 잘라서 넣어줬습니다.
배터리는 에너자이저 같은 용량 큰놈으로 넣어주면 더 오래가겠지만..
일단은 k230에 있던 배터리로..^^
땜질하기 역시 어려워요;;

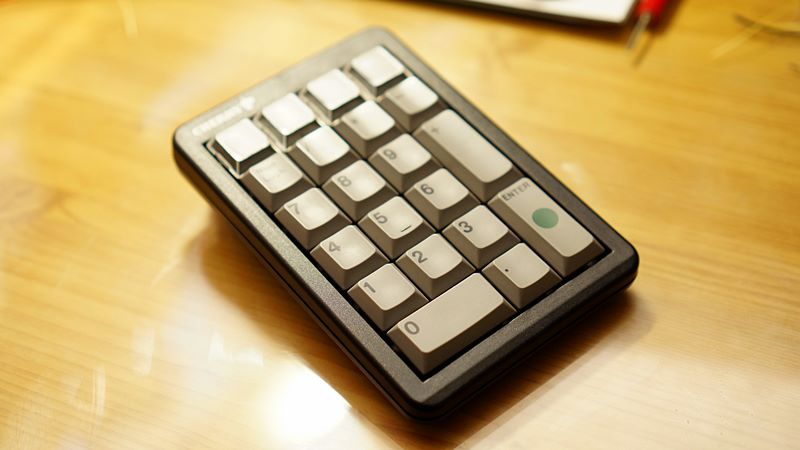

키 모두 정상 작동하고, 너무 좋습니다.^^
이제 마제 작업 하러..-_-/
(마제는 하우징 여는것부터 힘들던데;;;휴~)
