케이블연결 질문입니다.

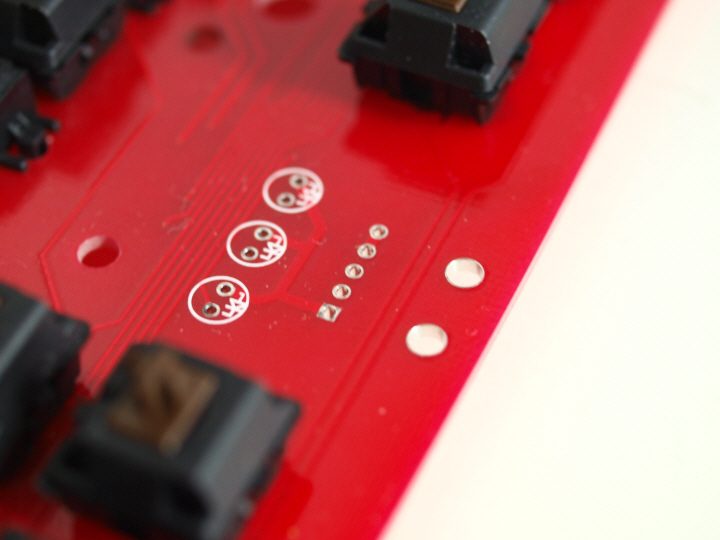

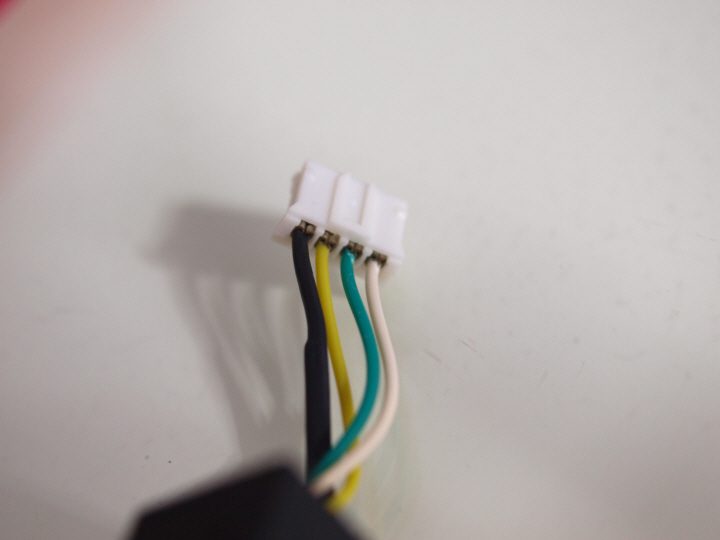

검정색이 접지(그라운드)겠군요. 기판에 패턴을 잘 보시면 구멍이 다섯개지만 접지 두개가 합쳐지는것을 확인하실수 있을겝니다. 다시 말해서 내개만 연결해도 되고 검정색을 두군데에 연결하셔도 됩니다.^^참 전원선이 사각형인것으로 보입니다. 여기에 힌색을 연결하시고요. 나머지는 순서대로 해보시고 안되면 가운데 두개를 뒤집어보세요.^^ 최소한 전원하고 접지만 틀리지 않으면 소자가 타는 상황이 아닐겝니다.^^

회로기판 실물은 본적이 없지만...사진을 잘 보니.. 위쪽에 핀 두개가 쇼트가 되어 있는거 같네요..그러니까 구멍은 5개지만 실제로는 네개만 연결하면 된다는..한개는 +, 한개는 gnd, 나머지 두개가 데이타니까 이거만 잘 구별해서 연결하면 될듯 하네요..

절대고독님 안녕하세요.^^1800 뀨뀨님 공제기판이군요.뒤면 프린트 애러가 있는 것 같습니다. 케이블은 링크 참조하셔서 테스터기 찍어 보시면 됩니다.http://www.otd.kr/bbs/board.php?bo_table=board1&wr_id=17682&sca=&sfl=wr_subject&stx=1800참고 하세요.^^

저두 케이블 연결이 가장 거시기 하던데 ㅎㅎㅎ 케이블 연결 지대로 하려고 테스터기 샀는데 아직 사용을 못 해 봤네요 ㅎㅎ
