웹서핑 하다가 잠깐 졸았는데 이마로 기판을 뽀개버렸습니다 ㅡㅡ;;;
인두기랑 전부 준비했는데 납도 안붙고 어떻게 수리해야 할 지 모르겠군요 도와주십시요!!

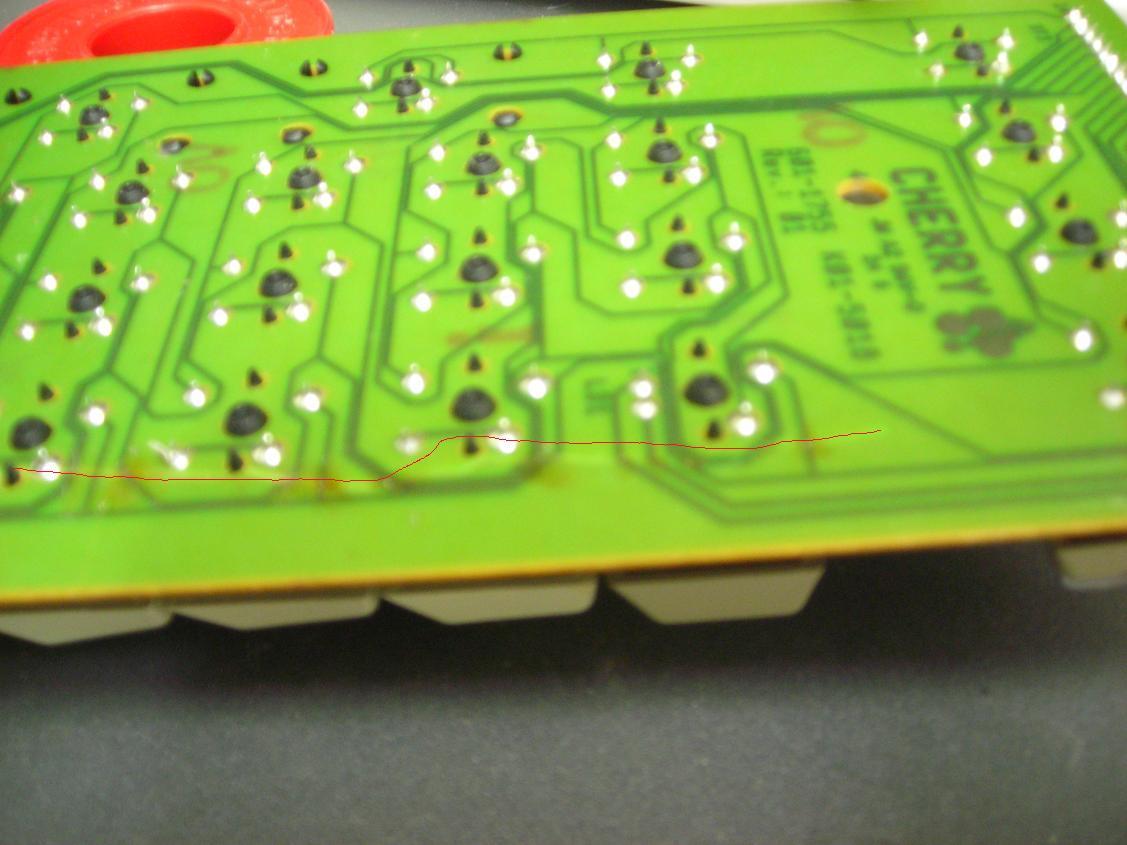

*뽀개진 부분 빨간선으로 그어놓았습니다 ㅎㅎ
키보드
이런것도 수리가 가능할까요? (수정)
웹서핑 하다가 잠깐 졸았는데 이마로 기판을 뽀개버렸습니다 ㅡㅡ;;;
인두기랑 전부 준비했는데 납도 안붙고 어떻게 수리해야 할 지 모르겠군요 도와주십시요!!
*뽀개진 부분 빨간선으로 그어놓았습니다 ㅎㅎ
이전 댓글 9
헉 슈퍼맨 이신가요?그런데 어디가 뽀개 진건지 안보이네요...
삼칠이 기판이 쪼게진건가 보군요 ㅋ~~ 지못미 3700쪼게진 부분 양쪽을 전기가 통하게 이어주시면 될거 같은데 ㅎ~~~ 저도 초보라 방법은 모르겠군요 ㅋ~~~ -_-;;;;;
PCB 갈라진부분의 양쪽의 기판의 패턴을 긁은후에 그부분의 납을 입히고래핑와이어로 그부분을 이어서 땜해주세요^^테스터기가 있으시거나 끊어진 패턴부분을 찾기가 쉬우면 끈어진부분을 찾아서 래핑와이어로납땜된부분을 직접연결하면 됩니다
다치지는 않으셨나요?? 기판이 부서질 정도면 이마도 멀쩡하지 않으신거 아닌가요??
kim1224님 수정했습니다.^^레몬홍차님 감사합니다 래핑와이어는 없어서 얇은 선으로 연결하고 있습니다! 이게 쉬운건 아니군요 ㅜㅜvecton님 흑축의 탄력덕에(?) 이마는 멀쩡합니다 ㅎㅎㅎ
ㅎㅎㅎ... 책상은 멀쩡한가요? ^^
칼등으로 패턴을 좀 긁어내서 동판이 보이게 하신후(녹색 패턴을 살살 긁다보면 황동색 동판이 보이실꺼예요)와이어로 연결하셔도 되고, pcb는 고정되어 있다면 그냥 납을 좀 듬북 먹여서 납으로 연결하셔도 됩니다.
답변 감사드려요~~솔직히 이 글 쓴 다음부터 작업했는데 지금까지 연 실패여서 내일 하려고 합니다 ㅎㅎ(다른 문제가 아닌 제 인두기 스킬부족^^)도움을 주셔서 진심으로 감사드립니다!!
3700 같은데 이마로 기판을... 대단하십니덩~^^b
