아시는분은 아시겠지만, 멤브레인식 키보드를 까보면 위 사진같은 구조가 나옵니다.
두장의 얇은 필름에 전도성 잉크로 회로를 인쇄해두고, 그 사이에 간격 벌리기용 구멍뚫린 필름을 한장 껴서 총 세장.
세장의 필름이 있고 그위에 고무질 스위치 판때기(?) 가 있어서 스위치 스프링 역할을 하죠.
어쨌든 제가 이걸좀 개조해보려는데, 아두이노로요.
문제는 저 필름에 인쇄된 접촉부분과 아두이노를 연결해야하는데,

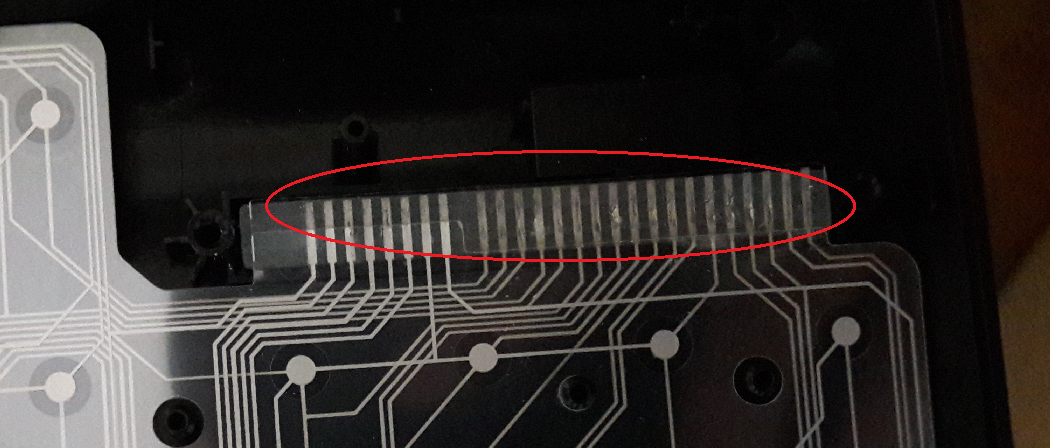

그걸 위해선 저 접촉부(빨간 타원표시)와 전선을 연결해야하는데요. 단단하게...
그게 안됩니다. 별짓을 다해봤는데...
혹시 좋은 아이디어 있으신분 없으신가요?
추가)
정 안되면 시중에 있는 기계식 키보드중에 제일 싼거 하나 사서 개조할까 하는데
(쿠팡 찾아보니까 23000원 정도하는거 있더라구요)
그거는 회로판에 납땜식으로 되어있는거같던데 맞나요? 매트릭스 방식이겠죠?
기계식 사서 아두이노 붙이는거 가능할까요?
