사진 보시면

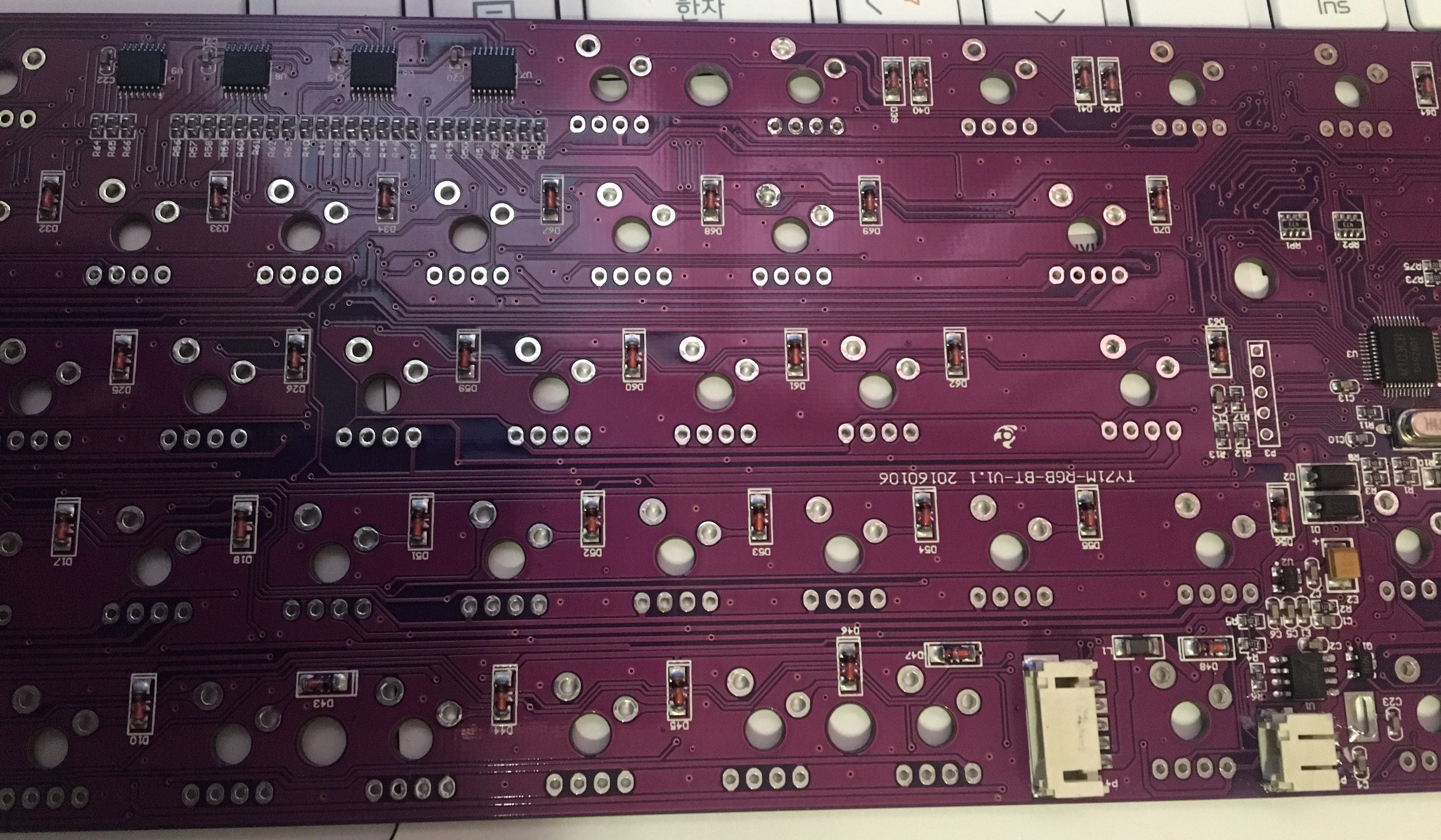

기판 뒷면 입니다. 이미 다이오드가 작업되어 있는 것인지요?
체리 흑축을 적출해서 가지고 있는데 스위치 안에 다이오드가 들어 있습니다.
그냥 다 땜질 해도 되는 것인지 아니면 스위치 안에 있는 다이오드를 제거 해야 하는지 궁금합니다.
뒷면
키보드
키보드 자작 관련 다이오드에 관한 질문입니다.
이전 댓글 2
다이오드 작업되어 있는 것입니다.
스위치 안에 다이오드 제거 하시면 됩니다.
스위치 쪽의 구멍 4개는 패턴을 볼 수 없어 어떤 용도인지 모르겠네요.
1. 기판에 갈색 투명에 검정색 띠가 있는게 스위치 다이오드입니다.
2. 스위치 부착 부분에 구멍 4개는 RGB LED 소켓입니다. 추축한 흑축 스위치에 다이오드가 들어있다면 모두 제거하세요. 이 기판에서는 쓸모없어요.
