꼭 성공하시길 바랍니다.
답변

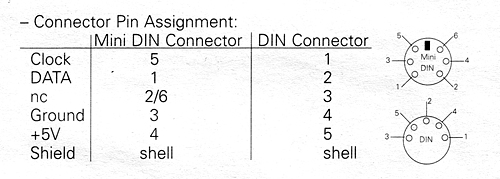

[re] PS/2 & AT 플러그 핀배치도 추가
꼭 성공하시길 바랍니다.
이전 댓글 12
에궁..! 선생님들은 항상 공부 안한 것만 골라서 물어보시더라. 일단 테스터는 있으니 시험해볼 수는 있는데... 색깔별로 각 핀들이 AT--->PS/2젠더의 어느 구엉과 맞아야하는지요?
망가진 키보드의 AT 또는 PS/2 케이블이 있는데 이런 것으로 대체하려면 어떤 선이 서로 매치가 되어야하는지요?
테스터로 저항시험한 결과 색깔별 라인이 위의 그림과 일치합니다.
그러믄...PS/2의 핀배치도도 올려 드리지요
언제나 감사한 마음...언제쯤 이 은혜를 갚을지...
1차실패--마우스 얼어바리고 키보드 작동 안함.
마우스까지 얼어 버리는 경우는 배선이 잘못된 경우가 많아서..배선을 다시 한번 확인해 보심이...
아무래도 생산년도를 봐서 XT가 아닐까 추측이됩니다. XT키보드를 연결하니 똑같은 증상을 보이네요.
안타깝네요..지금 일본자료를 계속 찾아보고 있는데, 성공사례가 많이 있기한데..그것도 생산년도에 따라 역시 틀린가 봅니다.
제 방식이 잘못되었을 수도 있습니다. 일단 사진에서 처럼 기판에 연결된 선과 커넥터핀의 칼라는 일치하고요, 해서 컴퓨터 파워 전원커넥터속에서 female 철심을 5개 뽑아서 연장선을 만들어 AT-->PS/2젠더의 구멍에 위 사진의 커넥터핀의 순서대로 꽂았습니다. 테스터로 통전시험해보니 mini din 2,6번은 무반응, 나머지는 Din Connector의 핀에 일치하응 반응을 보였습니다.
그렇게 하면 좌우대칭 반대의 배선이 되지 않았는지 확인 해보심도....
일단 잠좀 자고나서 다시 시도해보렵니다. 남의 일임에도 마다하지 않고 도와주시는 digipen님께 늘 감사하는 마음입니다. 그럼 저는 꿈나라로...
