[re] GDD5Y0G80(1800 멤브레인 키 메트릭스..)





지금 막 확인했습니다..

상판 3번라인에 end.. 7번에 10키 1.. 등등(Z,C 하판 F2)

부끄럽게도 제가 빠뜨린게 많더군요... -_-;;

역시 빠샤님이 꼼꼼하신것 같습니다.

헌데 왼쪽 SHIFT 키 같은경우는 좀 이상한게..

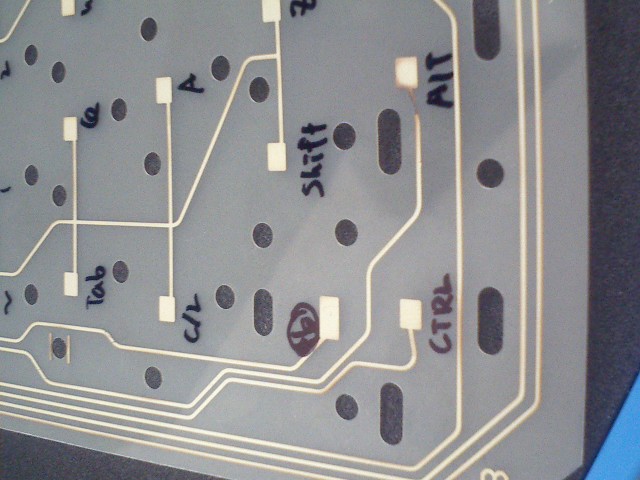

사진을 보시면 아시겠지만 멤브레인쉬트 위치상으로 Z키옆을 SHIFT로 봤는데

빠샤님은 CTRL의 위쪽의 접접을 SHIFT로 하신것 같습니다.

기계식 1800과 멤브레인 쉬트를 비교해봐도 위치가 틀려

어느게 맞는건지 정확히 알수가 없습니다...

왼쪽 SHIFT 키 말고는 제가 빼먹은 키 몇개를 보완해서 작업을 하겠습니다..^^

점점 일이 늘어지는군요... 추석을 넘기면 담주는 좀 한가할듯 합니다...
이전 댓글 5
빠샤 2005-09-15 17:19

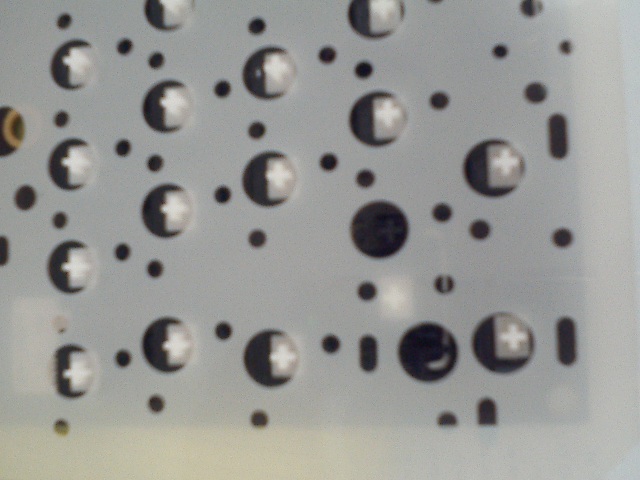

아마 제가 한 게 맞을 겁니다. 저 자린 영국자판이나 독일 배열시 다른 문자가 자리 잡는 곳이고, 저 쉬프트 있는 자리는 다른 멤브레인 작동기와 달리 반대 방향으로 조립되게 되어 있을 겁니다. 즉 접점은 제가 올려놓은 게 맞을 것 같은 예상이.... 기계식과 비교하면 정확할 듯 합니다.
빠샤 2005-09-15 17:25
영국자판이나 독일자판은 왼쪽 시프트가 짧고 그 옆에 이상한 문자가 하나 더 있읍니다.
뀨뀨 2005-09-15 18:07
역시.. 정확한 답변입니다.. 멤브레인 작동기를 뒤집었을 경우 빠샤님이 잡은 접점이 맞습니다..^^ 기계식을 찍어보려해도 스위치가 몇개 빠져서..조금 난감합니다..^^ 스위치 LED와 DIODE를 점퍼처럼 이용했더군요..^^ 그럼 다음단계로...^^
뀨뀨 2005-09-15 18:09
일명 ㄷ자키를 점퍼로...
빠샤 2005-09-15 18:32
체리 기계식은 ㄷ자 핀을 점퍼로 이용하지요!
