안녕하세요

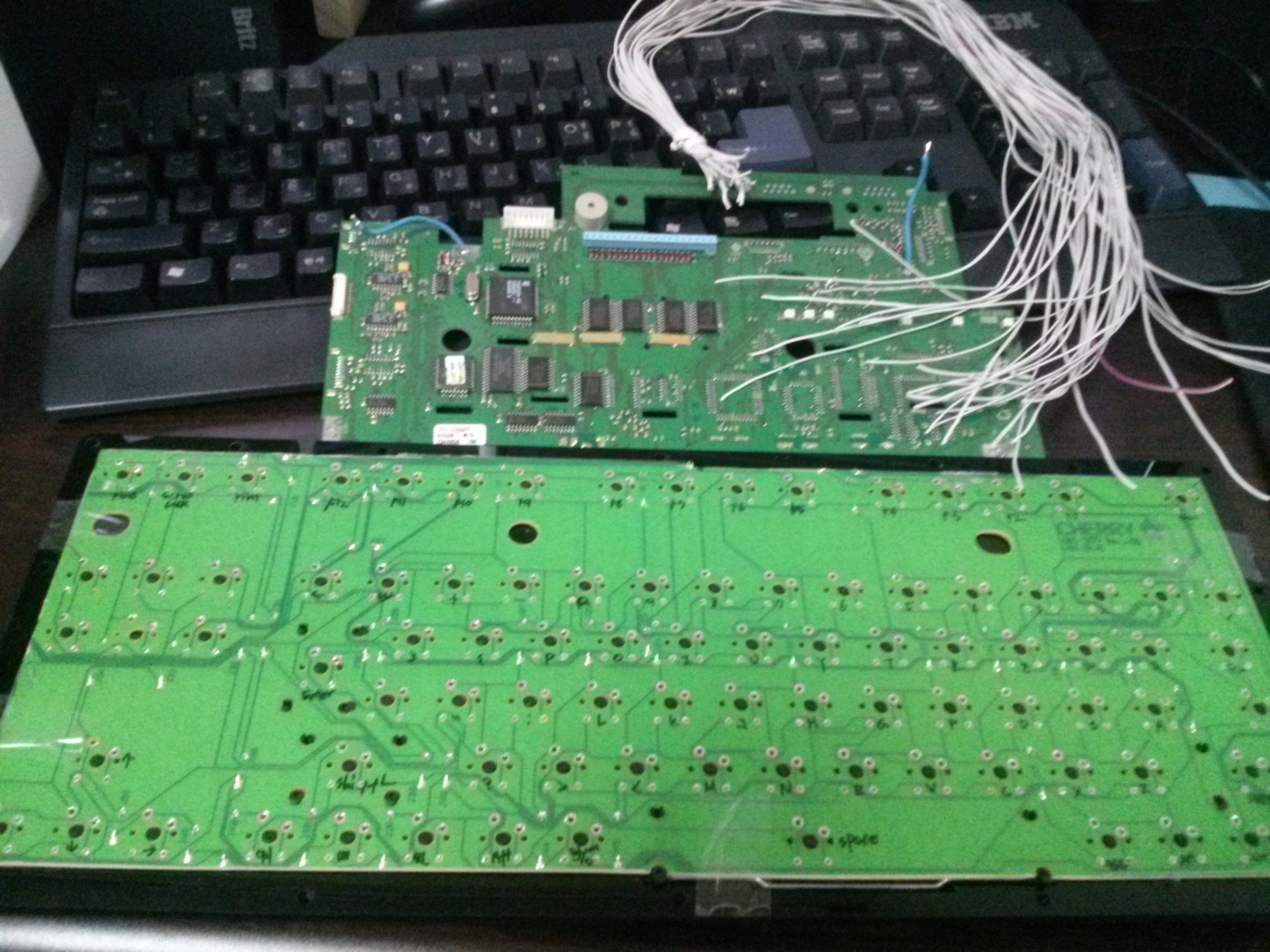

오늘 하루종일 스위치 분해하고 기판 자르고 이제 와이어링이라걸 해야되는데....
매트릭스는 구했습니다.
근데.. 이걸 어떻게 연결해주라는건지 모르겠습니다;;;;
스위치에 4개의 다리가 있는데 어느다리에 납땜을 해야되는지도 모르겠고 일은 저질렀고;;;
컨트롤러는 주옥션(MX8000) 기본 컨트롤러구요 모든 부품은 그냥 주옥션(MX8000) 부품을 사용하려고합니다.
지금 약간 멘붕상태라 어질어질 합니다;;;;
키보드
주옥션(MX8000) 커스텀 질문 와이어링은 어떻게.....?
이전 댓글 5
컨트롤러와 매트릭스의 구조를 이해하셔야됩니다.
입력이라는 과정은 컨트롤러에서 신호가 나와서 스위치를 지나서 다시 컨트롤러로 돌아오는 형태입니다
즉, 스위치의 한쪽다리는 컨트롤러의 컬럼과 열결되어야하고 나머지 한쪽은 로우와 연결되어야합니다.
이걸 모든스위치에 적용시키면 됩니다.
N키롤오버를 구현하고 싶으면 누수전류를 막는 방향으로 다이오드를 달아주어야합니다.
N키롤오버가 필요없다면 다이오드를 사용할 필요는 없습니다
음... 그냥 패턴 다 끊고(스위치 내부 패턴(스위치 접점과 다이오드를 세로로 이어주는 패턴)은 제외하고요...) 풀 와이어링부터 해보시길 권장합니다.패턴 살려서 와이어링하는 것은 풀 와이어링보다 몇 단계 위의 난이도 작업인데, 한번에 그 단계로 가기에는 좀 부담이 될 수도 있어요 ^^;
카프리옹님 게시물과는 또 다른건가요?
http://www.kbdmania.net/xe/index.php?mid=tipandtech&search_target=title_content&search_keyword=8000+saver&document_srl=123742
아아... 이건... 어디서부터 손대야할 지 모르겠습니다. 너무 안타까운데 어떻게 할 수 없네요.
간단하게 설명드리자면,
스위치를 위에서 보시면
약 3미리미터 되는 구멍속으로 다이오드가 살짝 보이실껍니다. 그 부분을 아래 방향이라 할때
다리 4 개중에 위2개(한쪽이 살짝 올라가 있습니다)는 스위치 연결부분이고, 아래 2개는 다이오드 다리입니다.
