ps2avr MCU + 소자 납땜후 키보드 인식이..

DL™ 2013-04-14 13:48 조회 2,287 추천 0


ps2avr mx-mini 에  MCU와 소자만 붙인 상태인데 제대로 작동이 되질 않습니다.

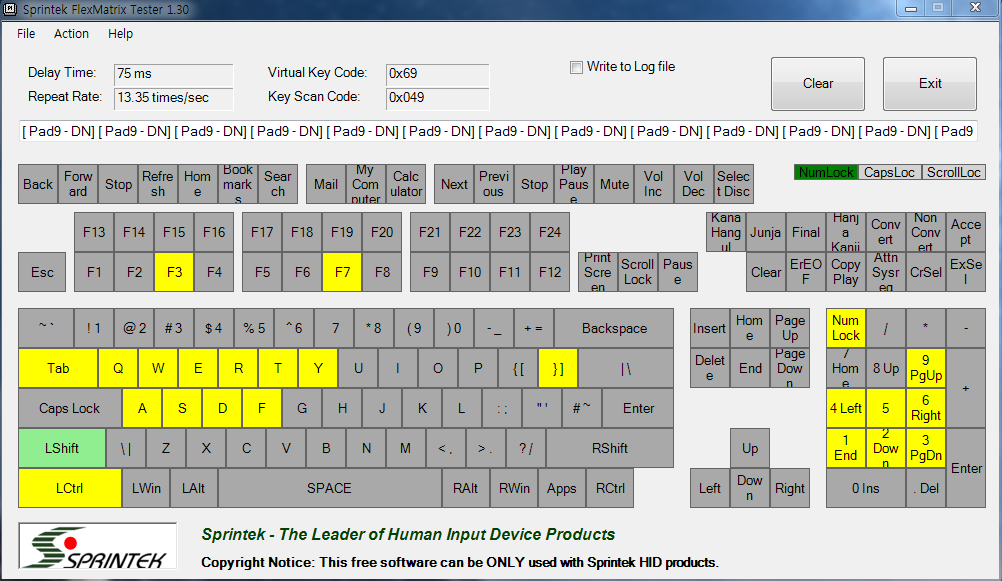

납땜은 별 문제없이 잘 되었다고 생각되는데 연결만 하면 그림처럼 웬만한 키들이 확 입력된 상태로 되며 로그에는 키패드 9 반복이라고 나오지만 증상은 ctrl-tab같은 키가 무한 입력 되고있으며 다른 스위치부분 쇼트 시켜봐도 입력은 더이상 들어가지 않습니다 ㅎㅎ;




어딘가에 뭔가를 잘못했으니 똑바로 작동되지 않는거겠지만 스스로는 잘 모르겠군요.

기판위에 플럭스는 거의 완전하게 다 제거했습니다.

납땜시의 열이나 다른 뭔가의 이유로 mcu가 고장난게 아니라면 사실 짚이는 구석이 없습니다;;

납땜시에는 (추정)400도 정도의 인두(칼팁)로 2~3초 정도 이상 가열한적은 없습니다.

익숙하신 분들이 많이 도와주셔서 납땜시의 실수는 아닐거라 믿고싶습니다 ㅎㅎ;

고수님들의 조언을 구합니다 ㅜㅜ

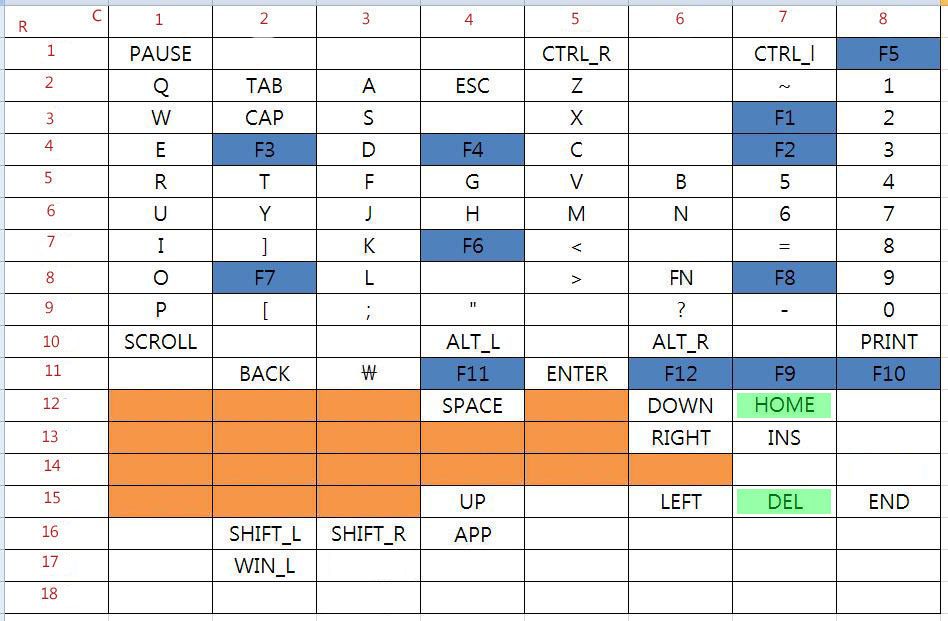

자료실의 괴수가면님 글에서 가져온 키 매트릭스 부분입니다.




잠깐 연결 했을때의 로그 부분입니다.


2013-04-13 오후 11:40:30     NumLock Led - OFF

2013-04-13 오후 11:40:30     CapsLock Led - OFF

2013-04-13 오후 11:40:30     ScrollLock Led - OFF

2013-04-13 오후 11:40:32     NumLock Led - OFF

2013-04-13 오후 11:40:32     CapsLock Led - OFF

2013-04-13 오후 11:40:32     ScrollLock Led - OFF

2013-04-13 오후 11:40:40     NumLock Led - OFF

2013-04-13 오후 11:40:40     CapsLock Led - OFF

2013-04-13 오후 11:40:40     ScrollLock Led - OFF

2013-04-13 오후 11:41:09     LeftShift - UP

2013-04-13 오후 11:41:09     NumLock Led - OFF

2013-04-13 오후 11:41:09     CapsLock Led - OFF

2013-04-13 오후 11:41:09     ScrollLock Led - OFF

2013-04-13 오후 11:41:09     NumLock - DN

2013-04-13 오후 11:41:09     Q - DN

2013-04-13 오후 11:41:09     W - DN

2013-04-13 오후 11:41:09     E - DN

2013-04-13 오후 11:41:09     R - DN

2013-04-13 오후 11:41:09     Pad5 - EXDOWN

2013-04-13 오후 11:41:09     LeftControl - DN

2013-04-13 오후 11:41:09     F3 - DN

2013-04-13 오후 11:41:09     T - DN

2013-04-13 오후 11:41:09     Y - DN

2013-04-13 오후 11:41:09     ]} - DN

2013-04-13 오후 11:41:09     F7 - DN

2013-04-13 오후 11:41:09     A - DN

2013-04-13 오후 11:41:09     S - DN

2013-04-13 오후 11:41:09     D - DN

2013-04-13 오후 11:41:09     F - DN

2013-04-13 오후 11:41:09     Pad1 - EXDOWN

2013-04-13 오후 11:41:09     Pad2 - EXDOWN

2013-04-13 오후 11:41:09     Pad3 - EXDOWN

2013-04-13 오후 11:41:17     Pad9 - EXDOWN

2013-04-13 오후 11:41:17     Pad9 - EXDOWN

2013-04-13 오후 11:41:17     Pad9 - EXDOWN

2013-04-13 오후 11:41:17     Pad9 - EXDOWN

............

2013-04-13 오후 11:41:31     Pad9 - EXDOWN

2013-04-13 오후 11:41:31     Pad9 - EXDOWN

2013-04-13 오후 11:41:31     Pad9 - EXDOWN

2013-04-13 오후 11:41:31     Pad9 - EXDOWN

2013-04-13 오후 11:41:39     NumLock Led - OFF

2013-04-13 오후 11:41:39     CapsLock Led - OFF

2013-04-13 오후 11:41:39     ScrollLock Led - OFF

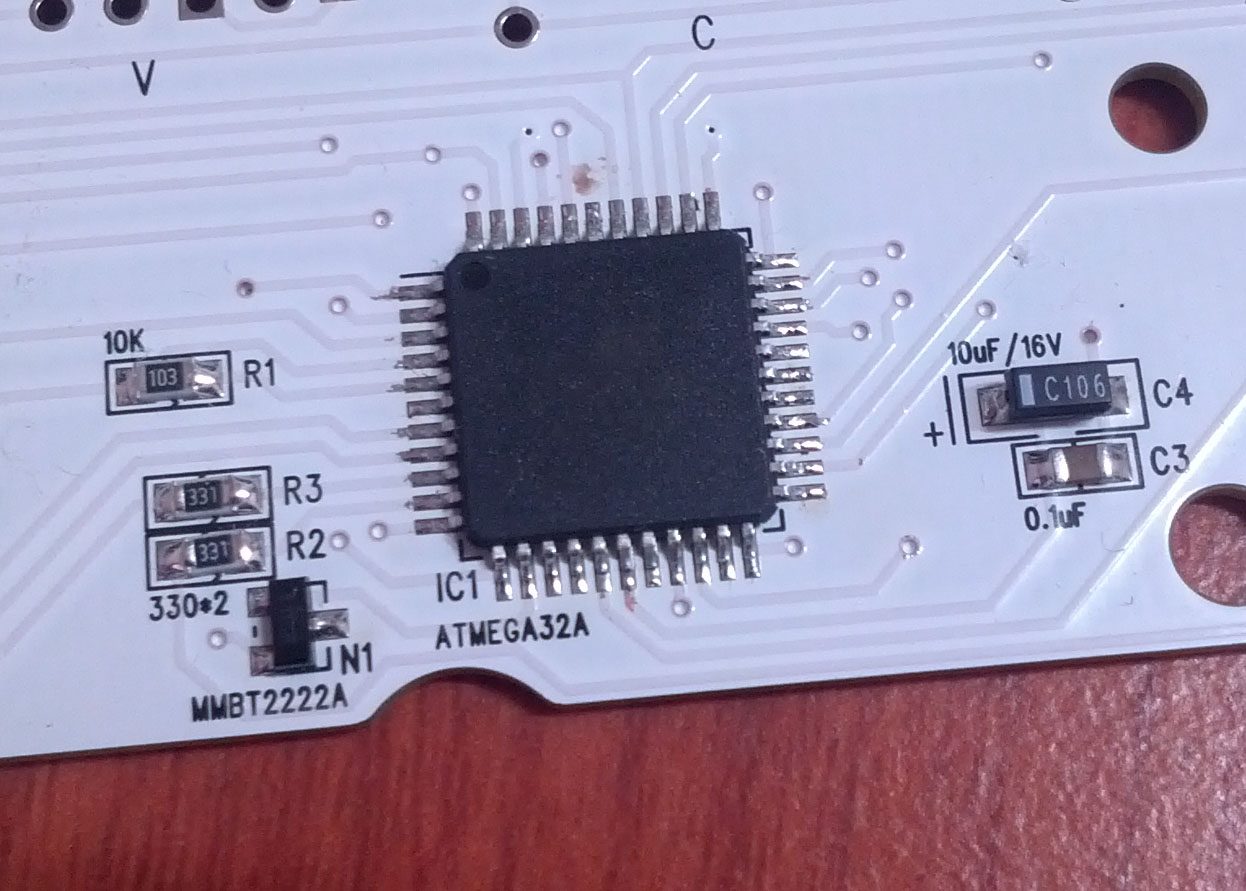

납땜 상태 사진입니다.      -클릭하면 크게 보입니다-


mcu 처음 땜한것 치고는 잘 되었다고 생각합니다.

도와주신 은근한님 작은하마님 K님 감사합니다.

이전 댓글 5
리쿠/안사염 2013-04-14 14:00
전체적으로 핀들이 그라운드쇼트가 난것 같은데.. 매트릭스를 보니... 좀 중구난방이네요. 할 colom이 전부 쇼트난것도 아니고 row1~row7까지 나고... 사실 궁금하긴 한데 초보로서는 저도 뭐가 잘못인지 감이 안오네요.
ListoKei 2013-04-14 14:02
윽... 아직 해결이 안되셨군요;;; 희안하네요 ㅠㅠ 한시빨리 해결되시기 바랍니다..
리쿠/안사염 2013-04-14 14:16
펌 다시 올리신건가요? 펌을 한번 다시 올려보심이..
GON_ 2013-04-14 14:37
괴수가면님 PS2AVR 시리즈에 들어가는 MCU는 펌이 이미 올라가있는 상태입니다. Burn-in 소켓을 이용해서 올리셨을 것이고 Verification을 함께 하셨을터라(시간 별로 안걸리거든요...) 그래도 남땜을 먼저 점검해 보시는 것이 일단 확률은 높지 않을까 싶습니다. ^^; 참고로 유연납은 300~350도 정도면 온도는 충분합니다. 유연납에 포함된 플럭스 자체가 300도 정도의 작업에 적당하도록 되어 있는 경우가 많아요. 무연납의 경우 350도 정도의 작업에 맞추어 놓고요. 이는 플럭스의 활성화 온도와 관계 있습니다. 지나치게 높은 온도는 플럭스의 탄화를 가속화시키고 팁의 수명을 단축시킬 뿐입니다. 팁온도 350도 이후부터 팁 사용 수명이 급격히 줄어들기 시작하지요...
영휘다 2013-04-14 21:28
SMD 크리스탈에 극성이 있다고 들었습니다. http://www.kbdmania.net/xe/tipandtech/6229786 괴수가면님께서 올리신 조립방법과 같은 모양인지 우선 확인해보시는게 좋을것 같습니다. 저도 이번에 기본 소자만 조립 후 연결시 위와 비슷한 증상이 있었습니다. MCU가 아주 약간 틀어졌는데, 육안으로는 쇼트나지 않아보였지만, MCU 디솔>리솔 작업 후 정상적으로 작동했습니다. 틀어짐은 없는걸로 보이는데, 사진을 클릭해서 보니 약간 의심되는 부분이 몇군데 보이는것 같네요. 납땜이 가능하시면, 살짝 보강하듯이 한번 해보심이 어떨까 의견 드려봅니다. 잘 해결되시길 바랍니다. ^^;
