보조 키패드를 만들려고 합니다.
아이콘을 쓸거구요...
사용할 키는 F1~F12, 좌측 컨트롤키, " E" 총 14개 키 입니다.
GON님께 조언을 들은걸로는 동시에 누르더라도 COL과 ROW가 빠르면 먼저 입력이 된다 였습니다.
컨트롤과 "E"는 2X1 키캡으로 하여 2개의 스위치를 동시에 꼽을겁니다.

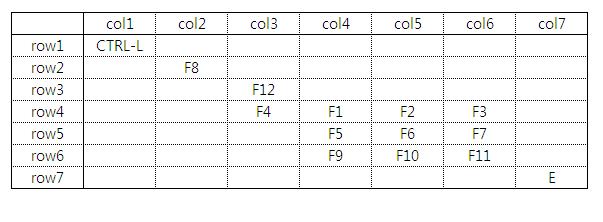

항상 컨트롤이 먼저 입력되어야 하므로 컨트롤과 E를 맨처음과 맨끝으로 했습니다.
질문1 ... 연결할때 연결순서가
COL4 : 컨트롤러 > F1 > F5 > F9
ROW4 : 컨트롤러 > F5 > F6 > F7
이런식으로 연결해나가면 되는건가요?
질문2.... N키롤오버때문에 다이오드를 달아야합니다.
어느부분에 달아야하나요?
스위치의 COL? ROW?
질문3..... 스위치에 보면 하부에 2개의 핀에 납땜을 하는데
COL을 연결하는 핀과 ROW를 연결하는 핀이 구분되어있나요?
질문4.....다이오드를 연결할때 어느 방향으로 연결을 해야하며(극성?)
어떤 다이오드를 구매해야 하나요? 땜능력이 좋질 않아서... 인두기가 없어서 대충 사서 써야하는 상황입니다.
핀으로 되어있는 다이오드로 하면 좀 나을거같은데 규격?은 어떤걸로 사야하나요?
질문5.... 스위치는 갈축으로 할겁니다만.....
컨트롤과 "E"키는 한개의 키캡이기 때문에 누를때 압력이 높을거라고 합니다...
어떤 스프링으로 바꿔주면 좀 나을까요?
고수님들 답변좀 부탁드립니다 ^^
