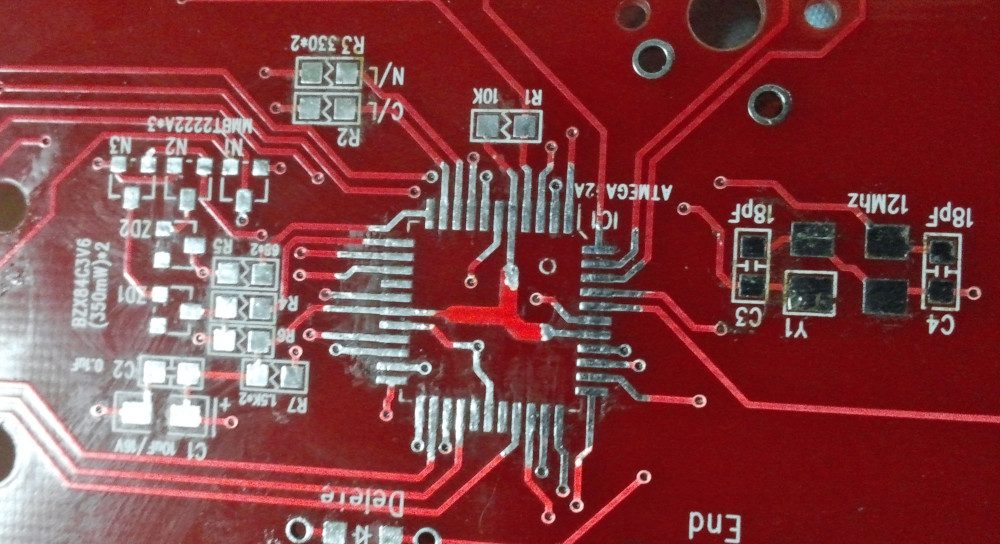

A87U 기판 소자 납땜하고 USB 연결하니 알수 없는 장치라 떠서,
전부 디솔하고, 솔더윅으로 윗면좀 정리하고 난 사진입니다.
발사진이라 잘 보일지는 모르겠지만, 눈으로 보면 동박 떨어진곳은 없는데요.
MCU 부분에 회로까지 납이 먹어버렸네요.. 킁..
이 기판... 과연 소자만 새로 사서 달면 사용가능할까요? ㅡ.ㅡ
기타
A87 소자 남땜하다 소자 제거한 기판 사용할수 있을까요?
이전 댓글 7
가능해보이네용
행운을 빌어염
제 보드보다 훨 깨끗하네요 ㅠ ( 답변이 아니라죄송. )
위에 빨간 라인 사이사이에 구리빛으로 변한것은 회생불가능인건가요? (마침 요런 질문 드려보려했는데 업혀 가봅니다.)
저 빨간(애나멜이라고 말씀하신 줄~) 줄들이 하나의 전선인것이고
그게 끊어진게 구리빛으로 변한거라고 생각을 했던겁니다만
제가 몰라서 제멋대로 생각한것이었나봐요?
그럽 소위 패턴이 나갔다고 하는건 무엇을 말하는지 여쭤봐도 될까요?
헐... 고가장비 없이 MCU를 디솔더해내시다니.... ㄷㄷㄷ
PSR잉크가 좀 벗겨지긴 했지만 꽤 잘 하셨어요 ^^;
흠 이미 디솔하셨다니 안타깝습니다.
1. 알수없는 장치 라고 뜬건 아직 스위치 연결을 하지 않으신 상태? 에서 연결하신거죠
스위치 와 다이오드를 모두 납땜하고 Q 스위치를 누르고 부트로더 상태로 연력해서 펌웨어 올리는 프로그램이나
장치관리자로 확인을 하시면 되는데 ... 어쩌면 납땜이 실패 하지 않았을 수더있었었는데
2. 소자를 사서 납땜하시면 작동하겠네요 근대 주의 사항이 괴수가면님께 처음 기판살때 준 mcu 는 부트로더가 올려져있는거지만
부품사이트에서 산다면 부트로더가 안올라간상테라 isp 다운로더를 구해서 부트로더를 올려야 합니다.
다행이 부트로더 올려진 소자셋을 판매하시니 그거 사서 하세요
대단하십니다....저걸 디솔하시다니...
양호한 편이네요... 고생하셨습니다. ^^
