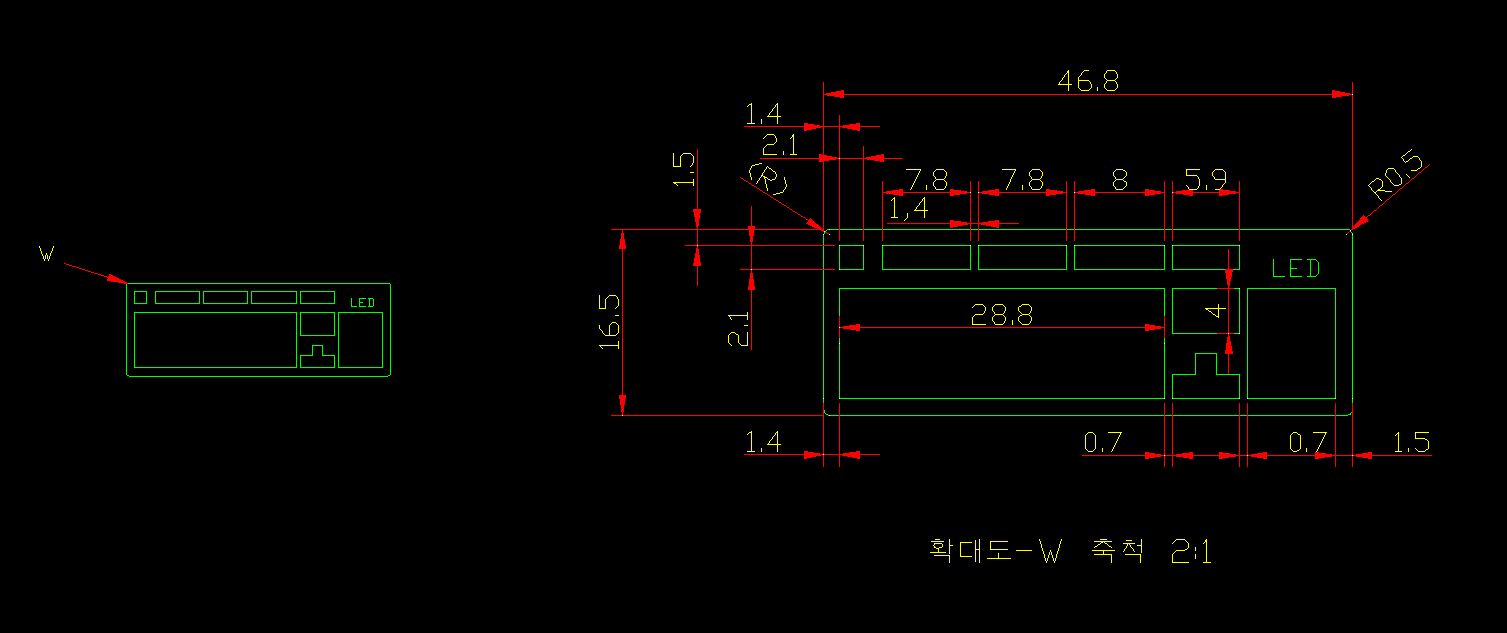

아크릴 하우징 도면이 찾기 어려워서 직접 만들었어요~
키패드 까지 포함한 도면 입니다.
0.0 단위까지 젠 도면 입니다.
위 F열은 0.00단위 까지 젠것입니다.
치수상으로 복잡하여 표시를 안했습니다.
잠깐 짬내서 만든것이여서 그냥 참조만 하시길 바래요^^;
이것보다 더 정밀해야 하우징 만들것 같네요.
저는 한번 도전 해볼려고 합니다.
두께는 1.5~2.0cm로 만들려고 합니다.
2012.03.01 21:30:12 (*.56.164.229)
상중하.. 3판 정도로 나누어서 제작 하셔야 할 거구요...
현재 올려 놓으신 건 상판만 그리신듯 하네요...
주옥션이 컨트롤러가 엄청나게 커서... 그 부분도 감안 하셔야 할 것 같습니다~~
좋은 아크릴 하우징 도면이 탄생되길 기원합니다~~
2012.03.01 21:42:28 (*.130.236.210)
이대로 레이져집에 보내면 100% 불량남니다.. 축척이야 2:1 로 그리셧다해도 유니트가 센티미터인거 같은데요.
가공집은 무죠건 미리미터라.. 저거 저대로 가공 보내면 쉽게말해 10:1 로 제작해서 옴니다 담배케이스보다 작게요.
작성된지 6개월이 지난 글에는 새 코멘트를 달 수 없습니다.
도면은 첨부파일로 놓았습니다.
