안녕하세요
화정 투썸에서 매주 모여서 만든 합작품입니다.
아직까지는 적당한 이름이 없네요...
우유빛깔 하우징.....
아이디어 제공은 은근한 형님께서
그 아이디어를 가지고 제가 생각한 그림을 가지고 도면을 그려준 배군....
지금 샘플을 위해서 업체에서 제작 중에 있습니다.
일단 간단한 스파이샷~~~몇장 남깁니다...
모....아이스메이트 만들어본적이 있는 저에게는 아이스 메이트 같은 녀석의 하우징을 만들어 보고 싶었습니다.

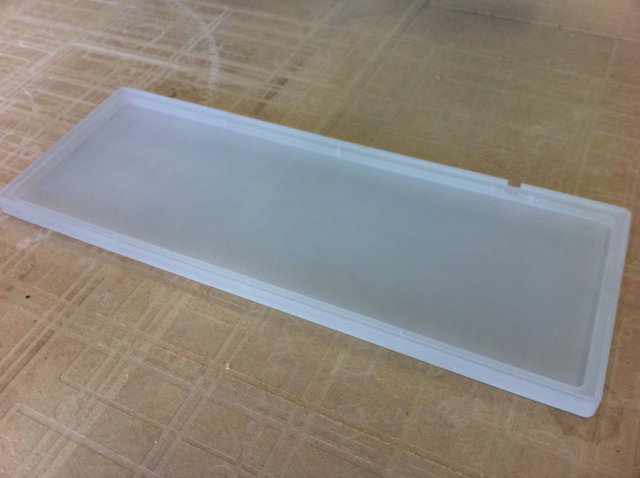

통 아크릴로....샌딩쳐버린 하우징입니다...

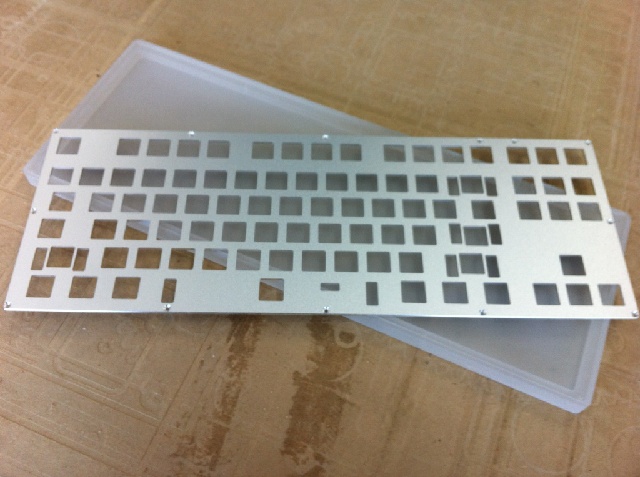

알루보강판 입니다. 2T로 구성했는데 이녀석은 실제 조립하고 나서 변경 해야 할듯 합니다....
결합했을때의 모습입니다. 하우징과 알루 보강판이 딱 일치 하네요~~~
아마도 이번주에는 투썸에서 논의를 더하고 수정 보완 해야 할듯 합니다.
이번주 토요일에 화정 투썸에 오시면 구경하실수 있습니다.
아직 남아 있는 작업은 나사 탭핑 작업 및 나사홀 보강 작업을 추가로 진행 합니다....
이번주 주말 정도에 실물을 받아보고 재 사진 올려보도록 하겠습니다.....
투썸에서 항상 커피를 제공해주시고 문제 제기시 해결을 도와 주신 은근한 형님에게 다시 한번 감사 말씀 드리고...
그 의견을 가지고 도면을 그려준 배군이에게 다시 한번 감사 드립니다~~
조만간 다시 돌아오겠습니다~~~
화정 투썸 멤버 화이팅~~~
왠지 맥북과 참 잘~ 어울릴것 같습니다....
만약 공제된다면 아이스메이트 구하려고 장터매복하시는 분들이 생기실듯....ㅎㅎ
2T로 하셔서... 아마 스위치가 홀에 탁~ 걸리며 들어가지 못하는 문제와, 크리스탈의 높이(3.3~3.5)때문에 그 부분 스위치 밀착이 안되는 문제가 발생되셨나봐요... ^^;
이미 보정하셨을 듯 하긴 한데...
USB커넥터 나오는 부분의 보강판도 좀 도려내셔야 간섭이 없습니다. 지금 형태로는 USB커넥터와 간섭 생길거예요...
통 아크릴 CNC가공이면 알루가공과는 또 다른 노하우가 필요한데... 업체를 괜찮은데를 찾으셨나봐요 -0-;
뒤로 넣으면 기판 1.6@ + 3.3~3.5인지라... 이거에 맞추려면 중벽이 두꺼워져야하는 문제가 생겨요.
풀보강에 1.6T FR4 기판이면 텐션은 거의 없다 보면, 중벽은 3.5~3.8 확보되면 될텐데(아크릴 하우징이라 쇼트의 위험은 없으니...)
DIP크리스탈을 BOTTOM으로 넘기면 1.3~1.5를 순전히 그 부품 하나때문에 더 공간을 줘야해요...(크리스탈 부분만 하판을 파낸다 하더라도 그 부분이 얇아지기때문에 결국 하판을 좀 두껍게 해야할테니... 근본적인 해결은 안될 것 같고요.)
역시나 해결은 SMD 크리스탈을 사용하는 것입니다. ㅎㅎㅎ
12.000Mhz 18pF 크리스탈 찾아서 장착하시면 되겠습니다. ^^;
저도 이런 아크릴 하우징을 항상 그려왔었어요 그래서 반투명 흰색아크릴을 사용해보기도 하고 투명아크릴을 사포질해서 만들기도ㅡ했었는데...
정말 아름답네요.
곤님과 라존님이 금과옥조같은 조언을 해주셨네요.
머리숙여 감사 드립니다.
말씀해 주신 문제점들은 보완하도록 하겠습니다.
늘 행복한 키보딩 되시길 빕니다.
돼봑! -.-b
