처음 조립해봐서 사진으로 기록 남겨봅니다!
먼저 기판에 다이오드 작업.
첨엔 다이오드 땜하면 led 구멍이 막혀서 (full led 할건 아니지만서도;;;) 고민했었는데,
"이규"님이 던져주신 사진보고 따라했어요.
사진처럼 구부리고 땜하는게 쉽진 않더라고요...

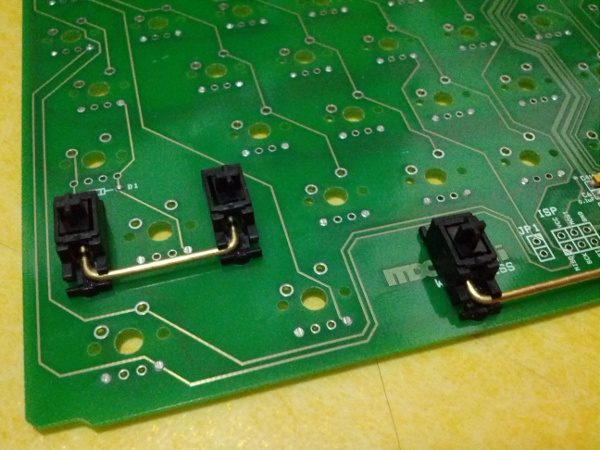

그리고 스테빌은 1.5T 황동봉으로 접었어요.
기존에 커스텀을 만들어본적이 없어서 스테빌 철심 사이즈도 몰랐는데,
"GearsKorea"님에게 얻은 귀중한 스테빌을 참고해서 따라접었어요. 감사를!
마무리는 크톡 205 윤활.
윤활 포인트는 역시나 "이규"님과 "LifeZone"님에게 도움을 얻어서...;
그리고 원래 공제품에 포함되어있던 (기보강을 충진재가 떠받드는) 중판 방식이 맘에 들지않던 찰나...
"이규"님 2T3T보강( http://www.kbdmania.net/xe/5566844 )을 보게된거죠!
그래서 옆동에 "괴수가면"님이 올리신 mx-mini winkey 도면( http://l.otd.kr/T8QZY1SD )을 기본으로
"BOEM"님이 올리신 간이보강 winkeyless 도면( http://l.otd.kr/8U53X25Z )에서 하단열 스위치 구멍과
"이규"님이 올리신 도면( http://www.kbdmania.net/xe/5172315 )에서 3T 보강에 사용할 스테빌 구멍 모양 참고...;
2T3T보강 사진 참고해서 보강판 포함 중판을 만들었어요. (캐드는 필요한 기능만 날림 속성으로...)
아래 사진은 보강판만...

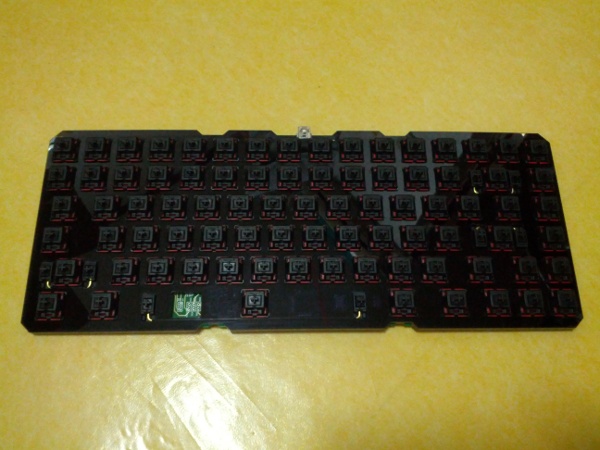

그리고 드디어 기보강에 스위치를 결합!

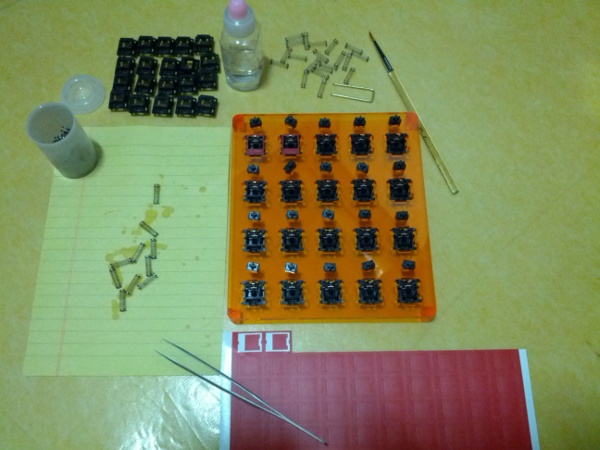

스위치는 55g변흑 스티커,lsd,크톡103 윤활했어요.
윤활플레이트는 "GearsKorea"님이 주신 도면을 참고해서 중판 주문할 때 같이 주문해서 만들었어요.
lsd 는 "이규"님이 무료 분양을!!! 윤활 팁도 상세히 알려주시고... ㅠㅠ (필름통... ㅎ)
납땜할 때 단단하게 결합하면서 납땜하는 팁도 역시나 "이규"님이 알려주셨어요!!!
(스위치 작업은 따로 했지만 같이 올립니다 ㅎ 사진은 이제 막 시작할 때... 언제 다하나... 했죠;)
그리고 하판에 "이규"님과 "LifeZone"님이 알려주신 범폰 부착...

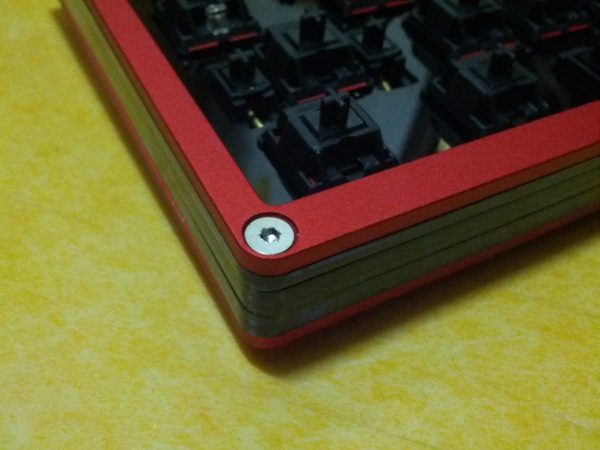

아, 상/하판은 원래 실버였는데 재아노 한 번 했어요... ㅎ;

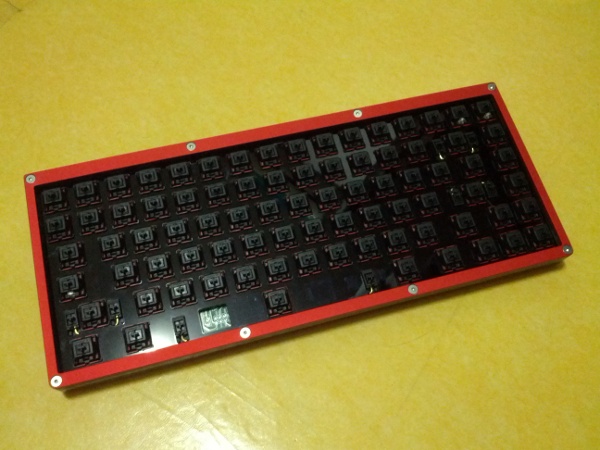

최종 조립 사진은 아래와 같네요 ㅎ
커스텀을 처음 써봤는데 제가 조립했음에도 불구하고... 왜 커스텀 쓰는지 조금은 알 것 같았어요.
다른 노련한 분들이 조립한건 어떨지 정말 궁금궁금... ㅎ
늅늅이라 모르는게 많아서 자판기에서 정말 많은 도움을 얻었는데, 전부 기억하진 못하지만 도움주신 모든분들 감사드려요.
특히 "이규"님을 정말 많이 괴롭혔는데 (본문에 가장 많이 나온 닉네임... ㅎ;)
자세히 설명해주셔서 정말 도움 많이 되었어요. 감사합니다!
그럼, 갑자기 끝!
