(루페를 놓고 촬영한 거라 왜곡이 좀 있네요. 감안해주시길..^^)
곤님께서 공제해주신 Gon Charger가 도착했습니다.
좀 더 작아진 2.0v인데 솔더링이 어려울 것을 감안하여
미신청 분들의 편의를 위해 1.0v도 함께 보내주셨네요~
감사합니다.

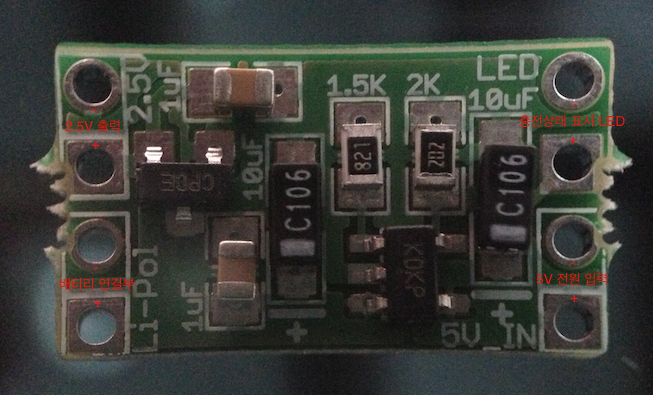

저는 전자적 지식이 없는지라 소자의 위치가 표기된
사진이 있으면 조금 수월하더라구요. 혹시나 필요하
신 분이 계실 것 같아 올려봅니다.
양 옆은 좀 정리하고 촬영할걸 그랬네요~ ㅎ
닛퍼로 자를 것을 그냥 부러뜨렸더니 동박이 조금
날아갔지만 문제 없겠죠? ㅎ

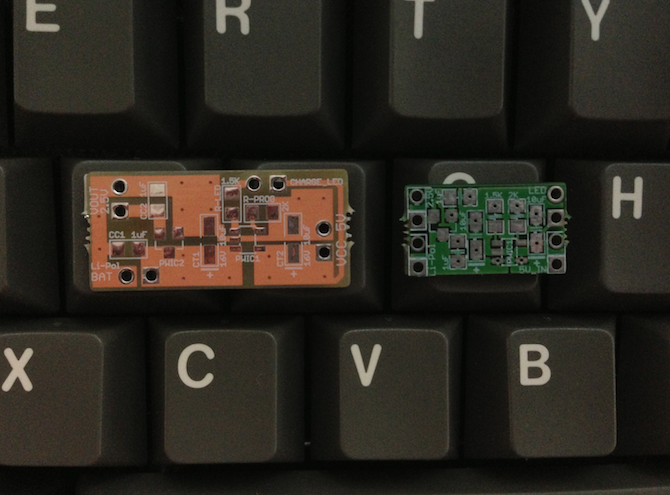

(좌: 곤충1.0v / 우: 곤충 2.0v)
2014. 01. 26. ether(에테르) → 우희로 닉네임 변경
LZ-CE Gray (62g black/Dolch)
Realforce 87U 10th (55g, silence)
ㅎㅎ 깔끔하니 좋네요
아마 1달전에 했다면..저도 신청했을텐데 ㅜㅜ
전 스맛폰 베터리로 이렇게 하나 만든게 있는데...ㅎㅎ
한눈에 보기 좋게 소자 잘 정렬해서 찍어주셨네요... 루뻬 대고 잘 찍기 어려운데... ^^;
양쪽 귀퉁이 약간 뜯겨나간건 아무 영향 없어요.. 테두리에는 배선이 없습니다. ^^;
참고로 LED라고 된 것은 충전상태 표시 LED입니다.
5VIN은 5V전원을 공급하는 곳이고요(네모난 동박이 +입니다.)
2.5V는 2.5V가 레귤레이팅되어 출력되는 곳(무선 키보드에 전원을 공급하는 출력입니다.)
LI-pol은 리튬 폴리머 배터리(보호회로 장착된 것, 500mAh용량 이상) 연결하는 곳입니다. 마찬가지로 네모난 동박이 +입니다.
(배터리 보내드린 것은 빨간 선이 +예요~)
정말 작아요. 와이프가 택배 받았는데 제가 이제 키보드도 모자라 곤충도 취미를 가진줄 알았데요.
"곤충"으로 택배가 왔나봐요.진짜 새끼손가락 첫마디보다 작아요. 어마어마 합니다. 감사합니다.
-재료만 준비중이지만 나중에 또 누군가 하우징 뽑을때 줄서야죠 ㅎㅎㅎ
무선 작업 이제시작! 잘되길 바라며
