묻고 답하고
http://ortholinearkeyboards.com/planck-pcb

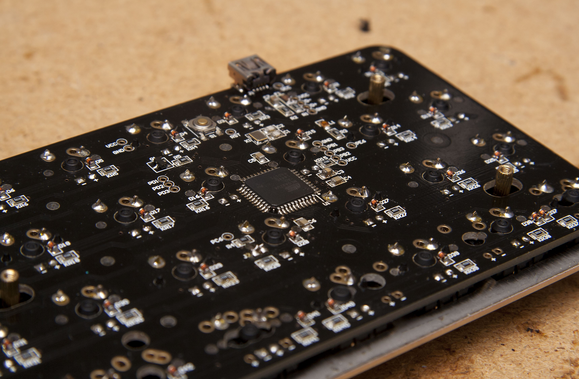

이렇게 생긴 기판을 주문했습니다. 스위치는 체리 백축이구요. :) 미국서 직구인데... 빠르면 내일쯤 받아볼 수 있을것 같습니다.
이게 48키 키보드 인데... 이번에는 스위치에 전부 LED를 달아볼까 합니다.
LED는 어떤걸 사는게 좋을까요?
여기서 LED를 달기 위해서 추가로 사야하는 장비가 있을까요?
키보드에 장착할 LED는 어디서 사면 좋을까요?
하단 LED니 키캡간섭을 감안하여 일명 "욕" 또는 꼭지 LED라는 놈을 구입하면 될껍니다.
중요한건 장착하려는 LED에 맞는 저항이 달려있는 모르겠습니다. LED 저항값을 보시고 그에 맞는 LED를 구입하시기를 권장합니다.
http://winkeyless.com/ 사이트를 참고하세요.
All components (USB Mini port, diodes, ATMEGA32U4, 470 ohm resistors for keyswitch LEDs, etc) are pre-soldered and it's ready for keyswitches and LEDs.
저항은 미리 솔더링이 되어 있네요. LED만 구입하셔서 설치해주시면 될 것 같습니다.
그리고 소켓 옵션 선택하셨으면 LED만 구하셔서 다리 절단하고 끼워주면 됩니다.
470 옴으로 스위치가 많지 않아서 모든 컬러 소화할 수 있을 것 같습니다.
@뚜비뚜비뚜뚜바님이 알려주신 컬러별 저항값은 LED가 소비하는 전력을 맞추기 위해서 저런 공식을 세워둔 것이라고 알고 있습니다.
LED의 답변은 @본드로이드, @뚜비뚜비뚜뚜바 님의 글로 충분할 것 같네요
와 이런 레이아웃인가요?
펑션키가 없고
Lower/ Raise로 바꾸는 방식이네요.
LED를 추가하시려면, 저항이 추가로 필요할 수 있습니다.
기판에 저항이 포함되어 있다면 편한 경우겠네요.
저항과 LED 구매는 곤 공방이나 괴수가면님 공방 ( http://winkeyless.kr/store )에서 하시는 게 가장 편하실 거구요.
직접 구매하시려면 저항은 1206 SMD 타입으로 470옴 정도,
LED는 3mm 원형, 1.8mm 볼록형, 혹은 2x3x4 직육면체형 LED로 구매하시면 됩니다.
저항 납땝이 좀 힘든 편이니 핀셋도 꼭 필요하구요,
혹시라도 LED를 자주 교체해서 다양한 색으로 쓰시기 원하시면, LED 소켓을 쓰셔도 좋습니다. ^^
