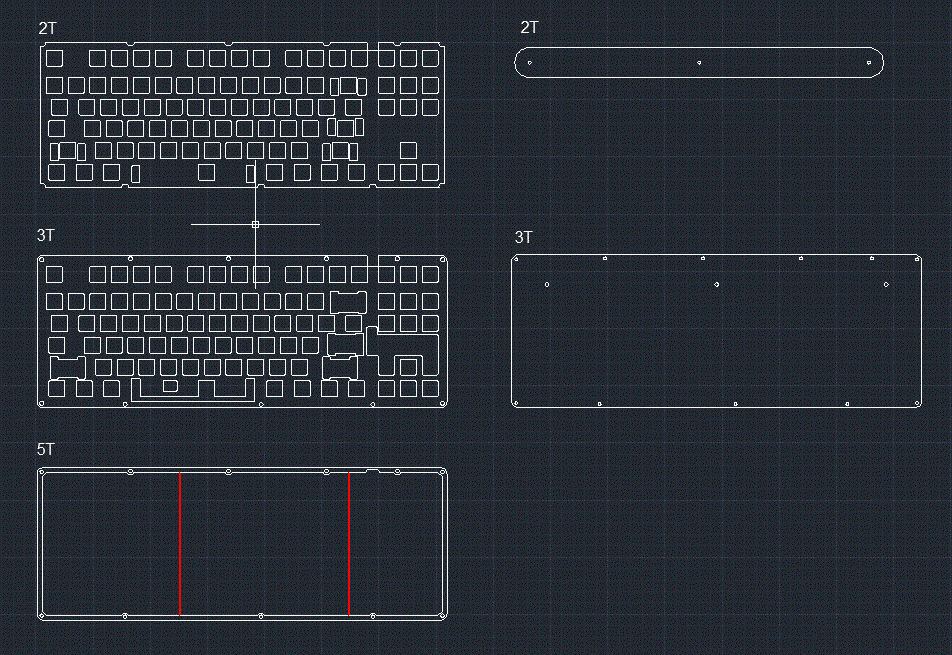

도면중에 빨간 라인은 레이저가공중에 변형 방지를 위해 일부러 넣어놓은겁니다 조립시에는 잘라내고 해야합니다
M3 10mm 렌치볼트 11개
하판 가공을 위해서
- 카운터 싱크와
- M3용(0.5) 핸드탭으로 나사산 가공이 필요합니다
접착하는 부위는 없습니다
미세하게 조정하거나 잘라낸부위 마무리를 위해서 갈아낼 줄이 필요하겠습니다.

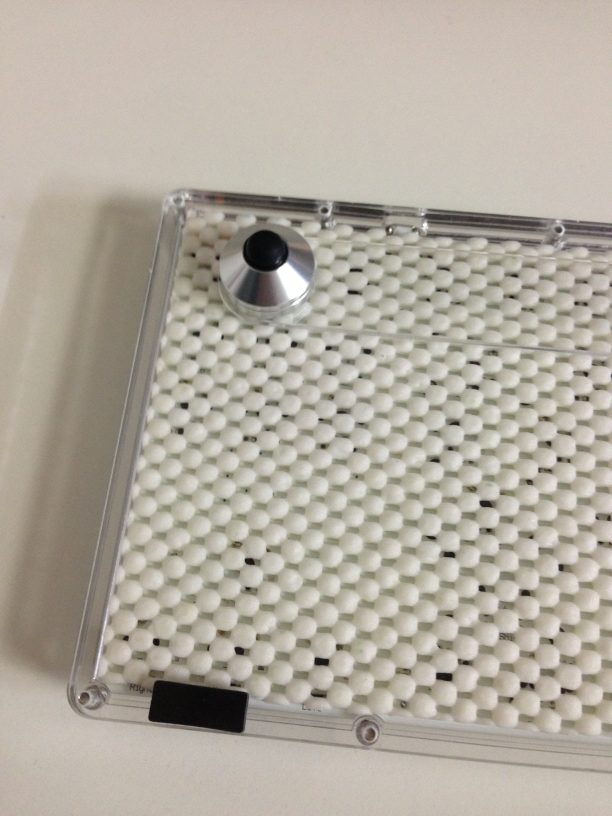

그리고 (아마도) 반드시 알루범폰이 필요합니다!
도면

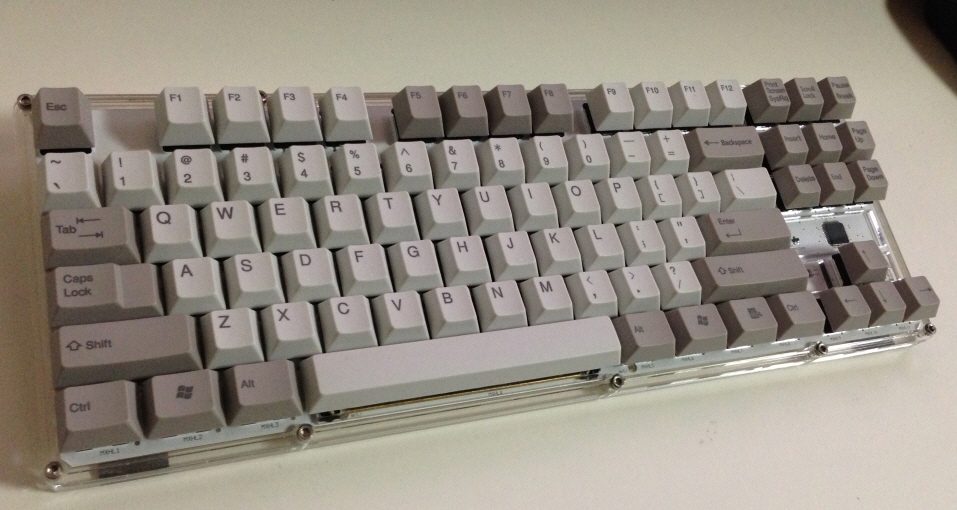

A87 비키스타일 아크릴 윈키 하우징 도면입니다
