요새 키보드 조립하시면서 기판 뒤에 다이오드작업을 하시는 경우를 저도 종종 봅니다. ^^;
작업하실 때에 참고하실만한 사진 하나 올려보려고요...

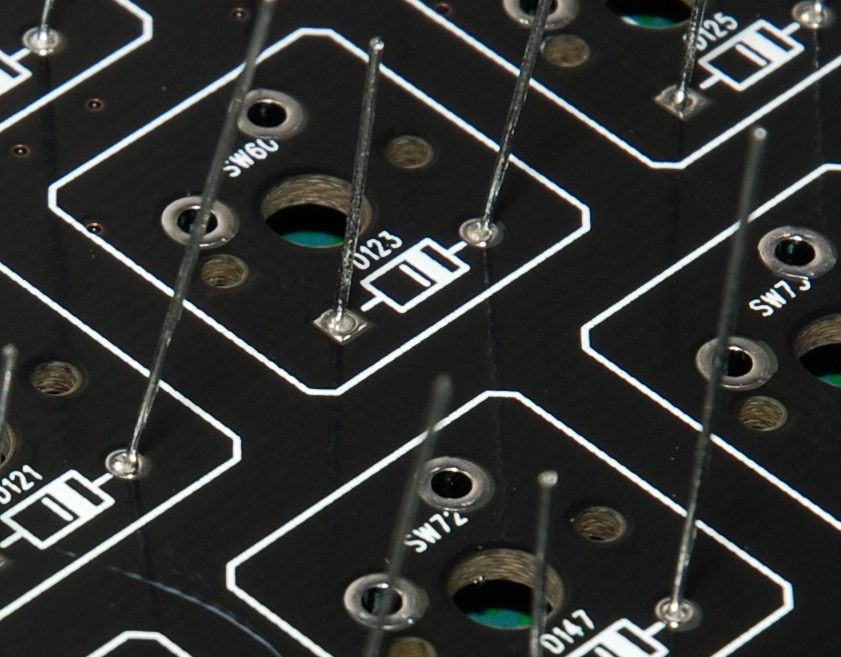

다이오드를 기판 뒤에 땜질하는 경우, 기판 위쪽은 이런 모양이 되어야 합니다.
보시면 납이 스루홀 안에만 차 있고 위로 불룩하게 올라오지는 않았습니다.
이렇게 되어야만 스위치와의 간섭이 없습니다.
(물론 튀어나온 리드는 모두 바싹 끊어내야합니다.)
위로 튀어나온 것이 다이오드의 리드가 0.2~0.3mm 튀어나온 것은 스위치와의 간섭이 없는데, 납 양을 잘못 조절하여 납이 기판 위로 타고 올라와 불룩하게 퍼지면 스위치가 기판에 제대로 밀착되지를 못합니다.
스위치가 제대로 밀착되지 않으면 타격감이 줄어들어 먹먹한 키감이 됩니다.
그나마도 균일하면 그 맛이 있다지만, 어떤건 밀착되고 어떤건 안되고 하면 그 부조화의 키감은 참을 수 없지요...
**추가**
기판 앞면 사진만 올려놓아서, 혹시라도 이걸 기판 앞에서 땜질하는 것으로 오해하시는 분 없으시길 바랍니다.
당연히 기판 뒤쪽(케이맥의 경우 소자가 있는 쪽)에서 땜질하는거예요.
기판 앞에서 저렇게 놓고 땜질하면 땜신 할애비가 와도 저렇게 땜질모양 절대 못나옵니다.
