얼마전 괴수가면님의 mx-mini ps2avr 버전 조립했던 1인 입니다.
결과부터 말하면 크리스탈을 거꾸로 장착했던게 원인인듯 합니다.
저는 접점을 확인하지 않고 - 이게 결정적!! - 조립설명글 사진에 나와있는 방향으로 장착했는데 생산공정에서 크리스탈의 뚜껑과 접점의 방향은 일정한 방향으로 생산되는게 아닌듯 합니다.

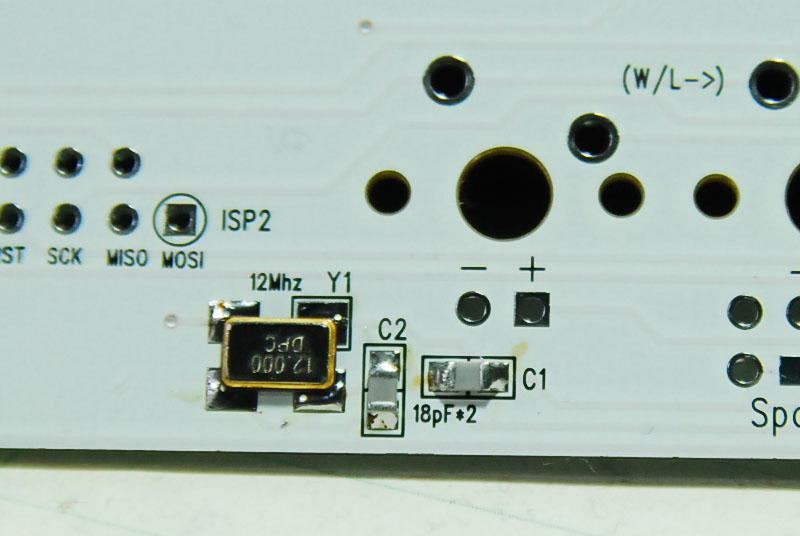

--사진은 괴수가면님 게시물에서 가져왔습니다 (문제된다면 즉시 내리겠습니다 ^^)--
지금 새로 받은 소자를 봤을때 마킹만 보고 사진처럼 장착하게 되면 거꾸로 장착하는게 되어버리네요 ;;;
확인차 죽은기판에 붙어있던 크리스탈 때어내서 보니 역시나... 새로 도착한 소자처럼 접점방향은 사진과 반대였습니다 ㅜㅜ
크리스탈 장착 방향은 관계 없다고 하신분도 계신데, 저도 모르겠습니다만... 지금은 죽어버린 작동불량을 일으키던 기판은 mcu 납땜은 제대로 되어있었다고 생각합니다.
으윽.... ㅜ,.ㅡ
소자만 장착한 상태로 작동 테스트에 계속 실패해 질답 게시판에도 글을 올려서 몇일동안 원인을 찾아보다가 최종적으로 mcu 를 원인으로 추측하고 디숄을 시도했는데요.... 결과는 실패로 끝났습니다.
동박 하나가 떳습니다...위로해주세요;
혹시 저같은 사람이 또 생길지도 몰라 정보차원에서 글 하나 남겨봅니다.
죽은 기판은 아이콘으로 부활을 노려봅니다 ㅎㅎ
추가로 신청해서 받은 기판은 좀 더 신중하게 조립해보겠습니다.
좋은하루되세요~
