어제 사진게시판에 올렸던 8K 키패드 우여곡절을 격으며 뇌교체 완료했습니다.
https://www.kbdmania.net/xe/index.php?mid=photo&page=2&document_srl=3746280

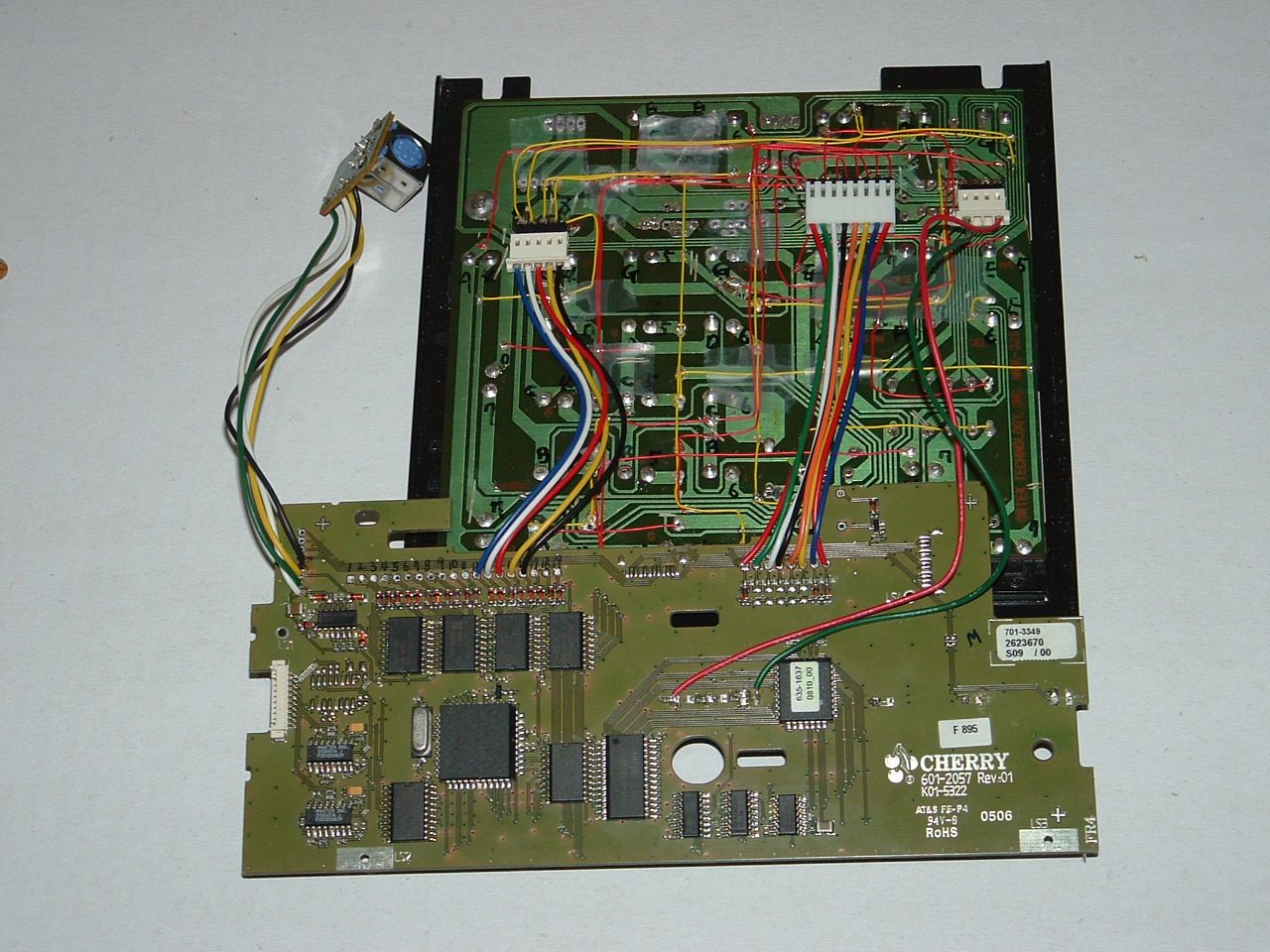

어제는 기판의 와이어링을 끝냈었는데 오늘은 컨트롤러 컨넥터 연결 작업과 키캡 LED 작업까지 마무리를 했습니다.

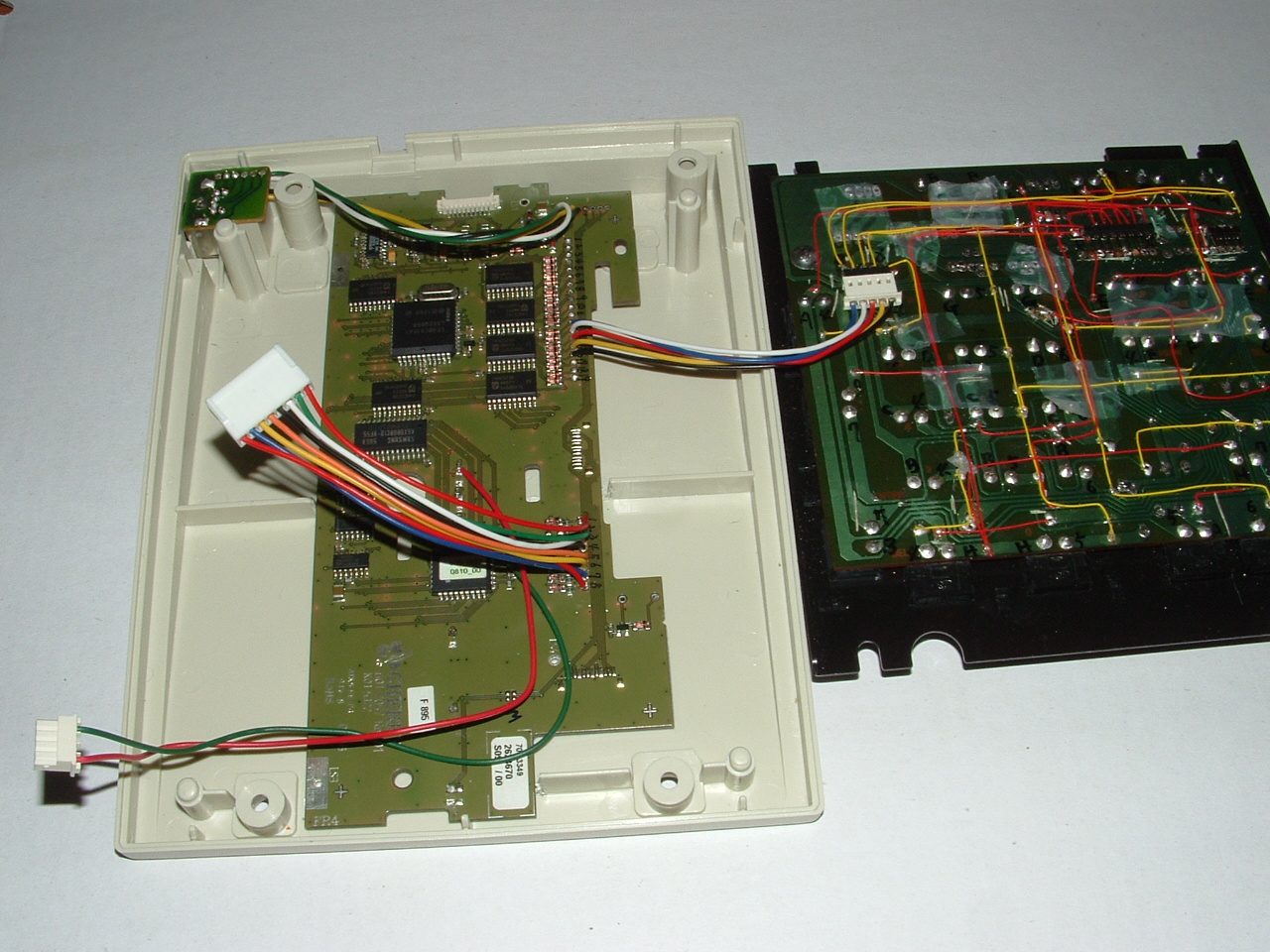

컨트롤러를 하부하우징에 장착한 모습인데 길이가 딱 맞아떨어집니다^^

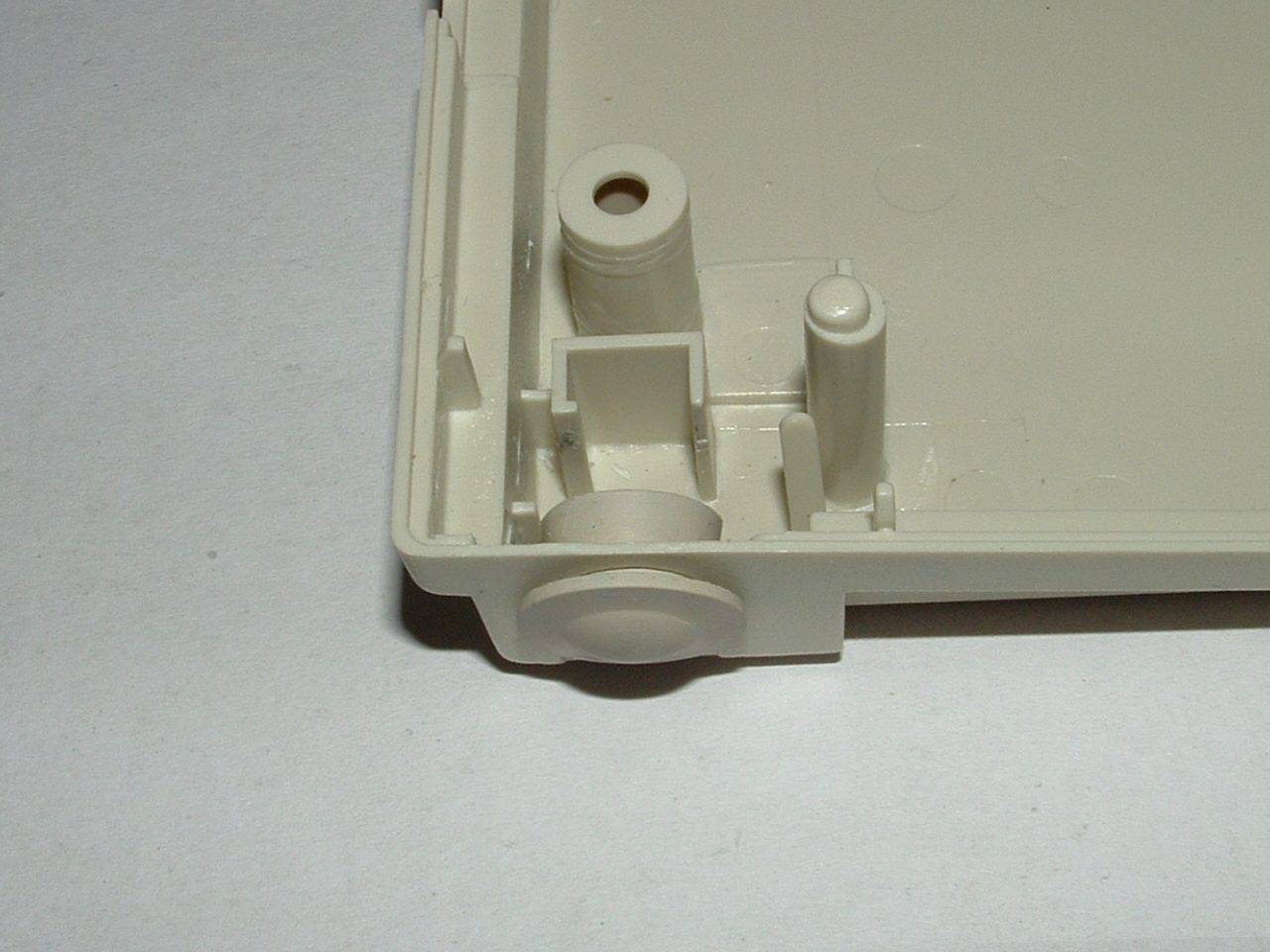

하부 하우징에 하우징을 약간 깍아내는 작업으로 PS2컨넥터가 자리를 잡을 공간이 있는데,
원형으로된 고무마개 쪽에있는 기둥 두곳을 깍아내면 컨넥터가 딱 맞아떨어집니다.

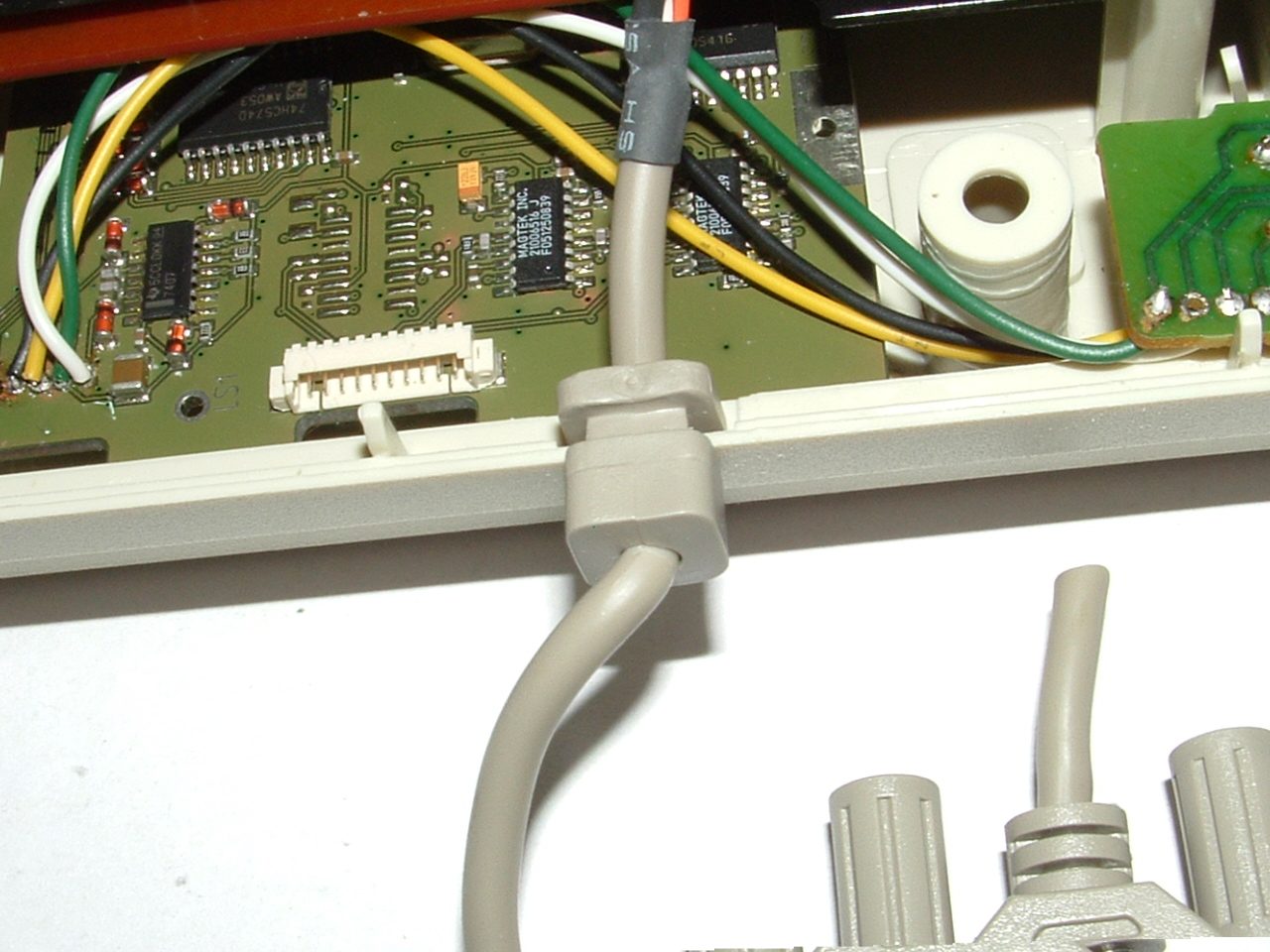

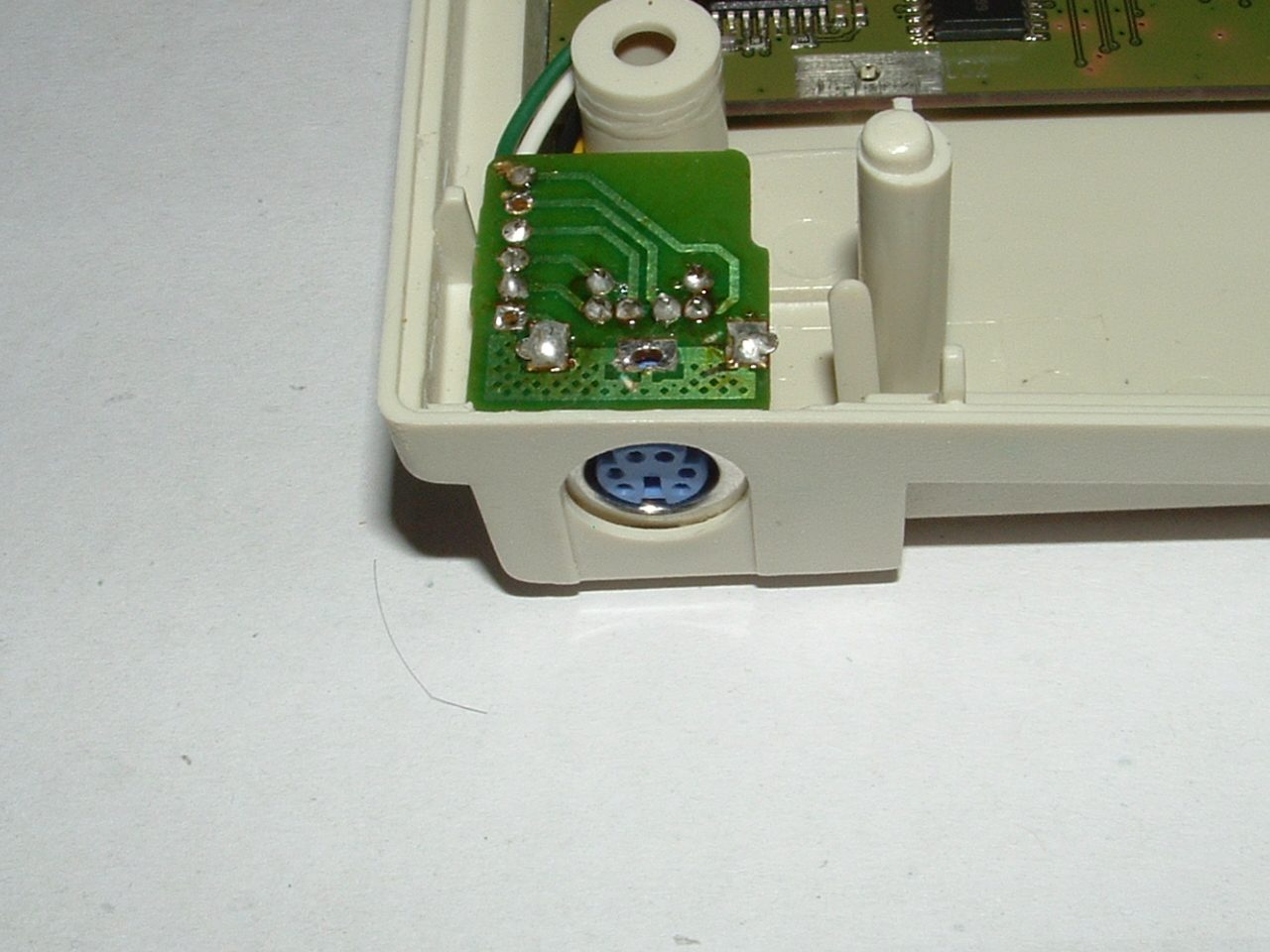

PS2 컨넥터 장착한 모습인데 기판은 스기801 기판에서 떼어낸것입니다.
케이블이 지나간곳인데 먼지유입 방지를 위해 전선만 최대한 제거했습니다.

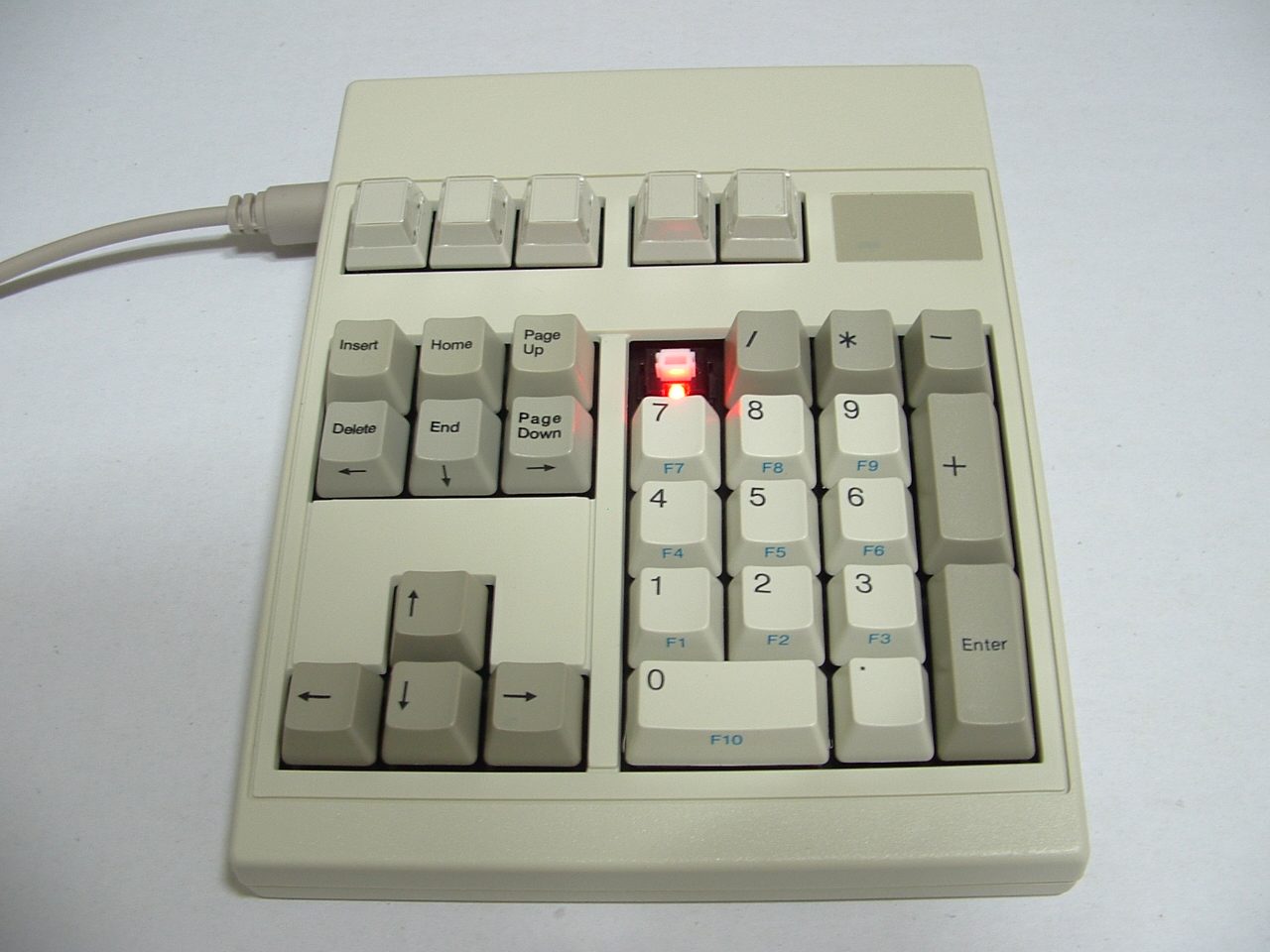

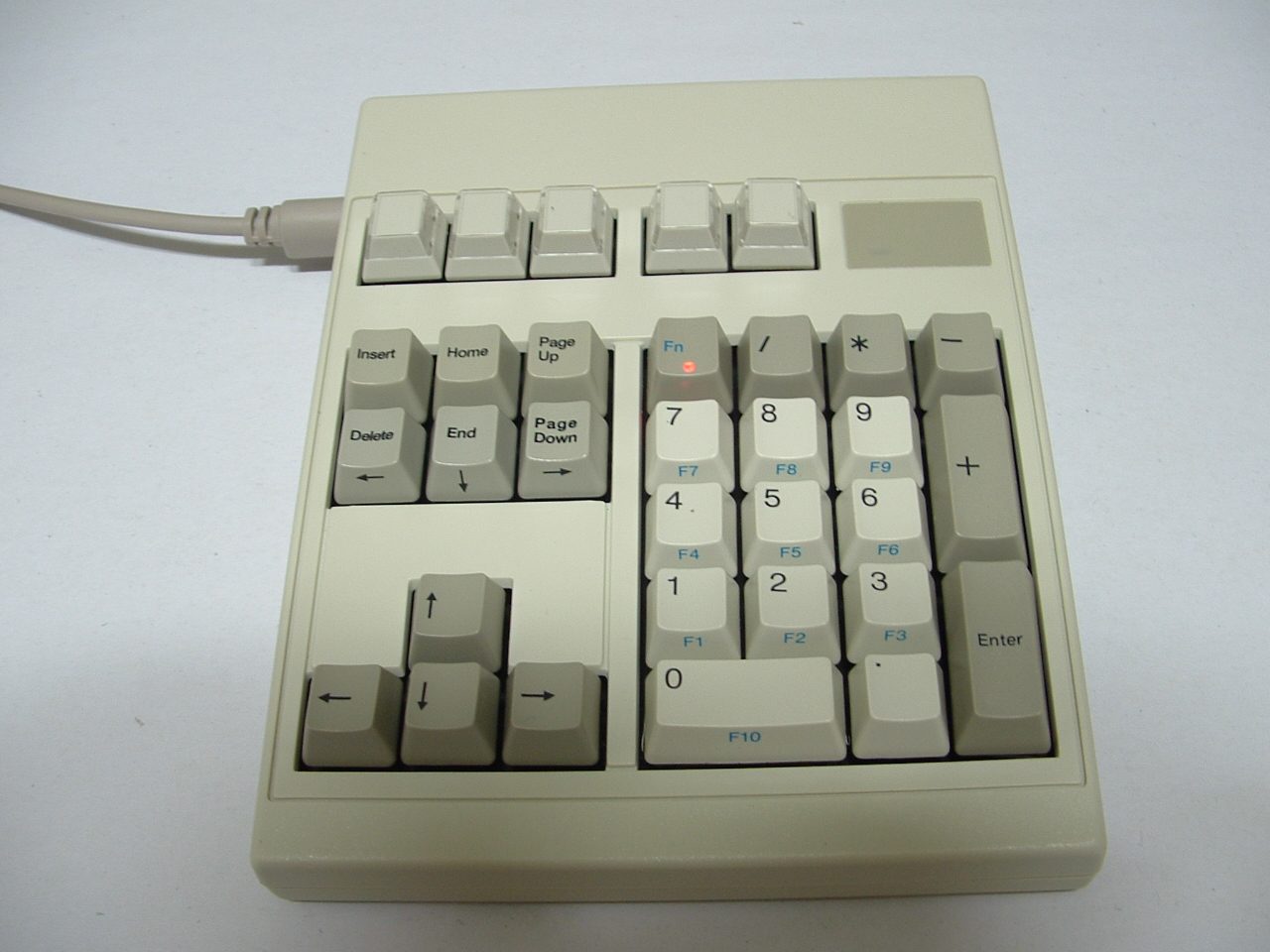

원래는 LED가 없었는데 리니어 스위치 하우징에 구멍을 뚫어 LED를 이식했습니다^^

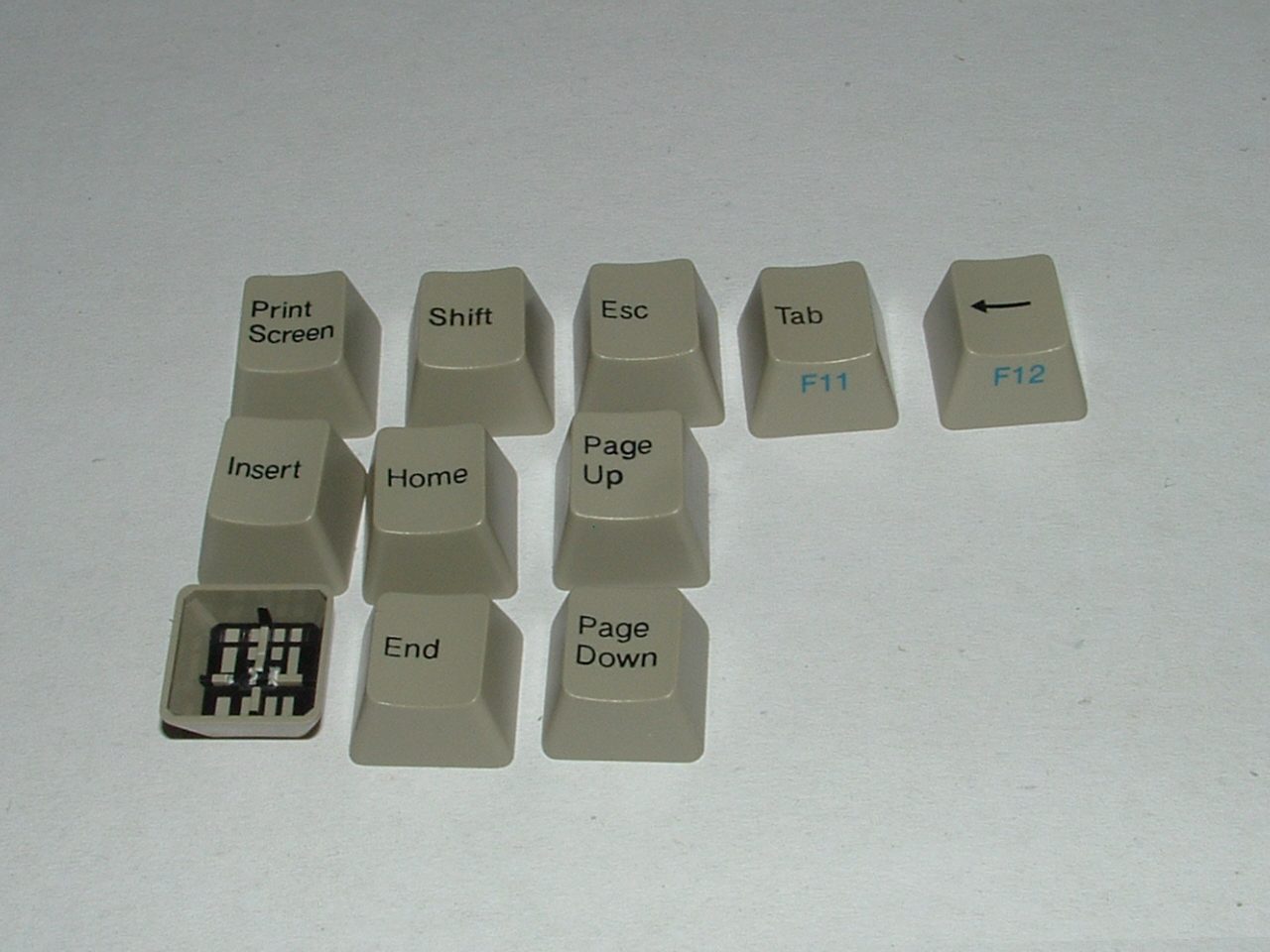

사진의 상단쪽 키캡은 아크릴 키캡에 있던 자리에 있던것이고,
사진에서 보시면 딜리트키캡 안쪽 돌기가 부러졌는데 키캡을 아무 생각없이 손으로 빼다가 분질러 먹었습니다--;

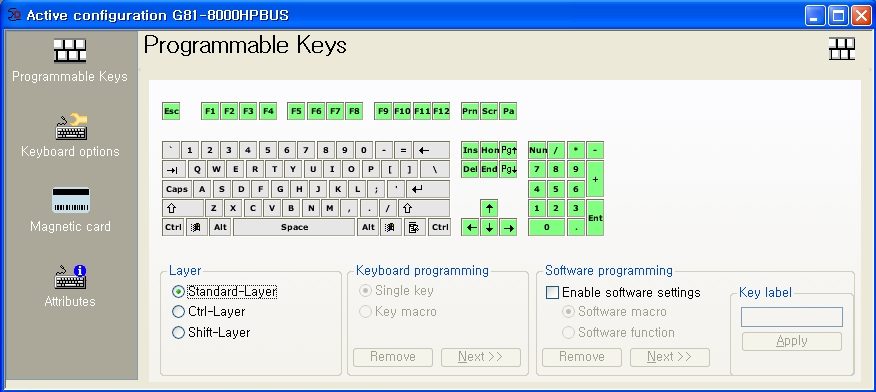

아래는 심심풀이로 올리는 체리 디자이너툴에서 MY8000 으로 인식하는 캡처 사진입니다.

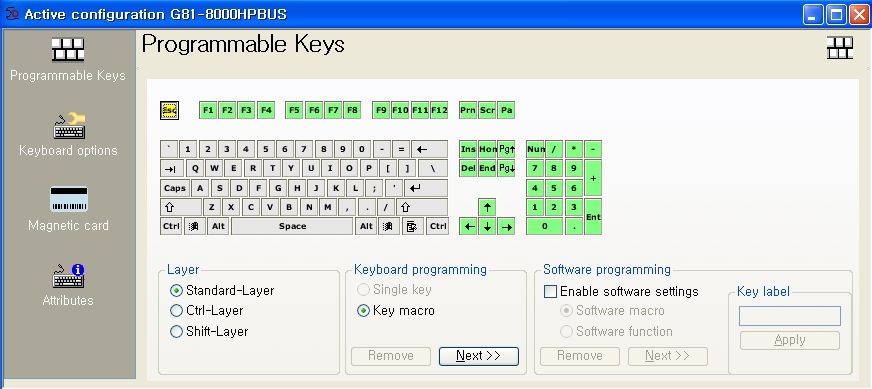

ESC 를 마우스로 클릭한것인데 가운데 하단을 보면 keyboard programmable에 key macro가 활성된것이 나옵니다.
예전에 예약합니다를 펑션키에 매크로해놓고 장터링하면서 많이 써먹었었습니다^^
