전에 약속드린대로 1800 개조후 모습을 사진으로 올려드립니다...^^
사진은 클릭하시면 원래 크기로 보입니다...^^;;;
일단 PCB 점프한 사진입니다...(민망하군요..-_-;;;)
왼쪽 부분의 전체적인 모습입니다... 일단 여기서 세부적인 사진을 보게되면..
2번과 3번 선이 개조후 동박 손상에 의해 점프된 선입니다...
1번선은 제가 실수로 동박을 손상시켜서 점프한 선입니다 즉, 개조시 정확하게 필요한 부분만 손상이 되었다면 필요없는 점프선입니다..^^;;
사진속의 빨간 화살표는 회로의 합선을 막기위해 일부로 단선시킨 부분입니다... 사진속의 빨간 화살표 부분을 일부로 손상키켰기 때문에 2번선의 점프가 필요한 것입니다.
1번과 2번선의 연결부분입니다... 위에도 적었듯이 1번선은 제 실수로 생긴 점프선입니다..^^;;
오른족 부분의 점프 사진입니다...
역시 위쪽과 같은 모습입니다... Ctrl키를 아래로 지나가는 점프선은 역시 제 실수로 저렇게 되었습니다... 실수가 없었다면 하늘색 선과 같이 점프가 되야 합니다.
여기까지는 제가 팁게시판에 적은 글에도 그대로 적어놓겠습니다...^^
아래는 보너스(?)
상판과 PCB를 연결해주는 볼트입니다... 키감이 좋은 키보드들중 상판과 기판을 단단하게 잡아주는 키보드들이 몇몇 있습니다(모델F, 제니스등) 전에 상판에 있던 나사체결 구멍이 뭘까 했었는데 우연히 눈에 띄고 또 제니스 생각이 나서 해봤습니다...;;;

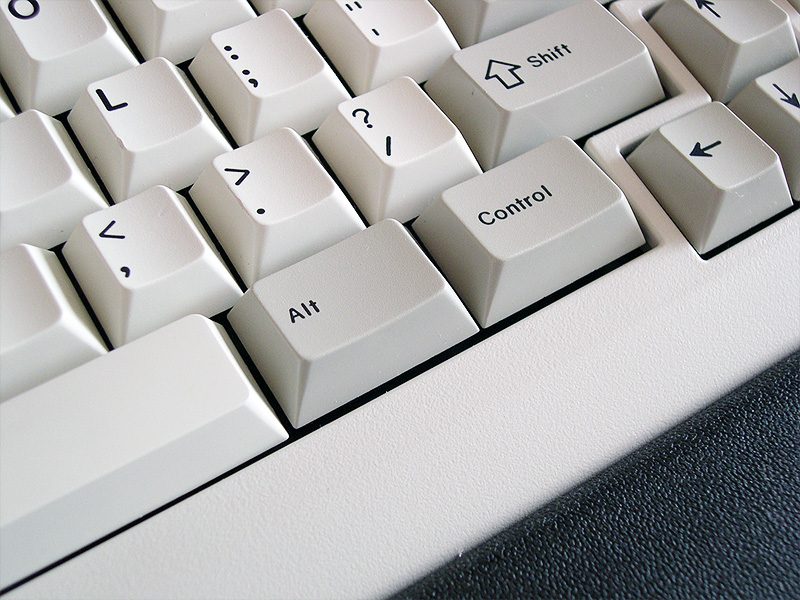

보강판과 이색사출!!! 1800이 자기 키감을 찾게된 가장 중요한 변화 2가지 입니다...^^
키감과는 상관없지만 하여간 뽀대가 좋아졌습니다...ㅋㅋㅋ
제뚜님 요청사진입니다...^^
