아이콘으로 개조한 USB키보드를 사용하는데 있어서 단점이라면, 특정사이트에서 키보드 보안 에러가 발생하는 것이 있습니다. 이를 해소하고자 aikon 베이스(USB)인 A.87을 PS2로 개조하기로 하고 만든 키보드입니다.
이에 사용된 컨트롤러 ps2avr은 356mini나 356cl dark grey edition 이후에 나온 356계열에 이용된 컨트롤러입니다.

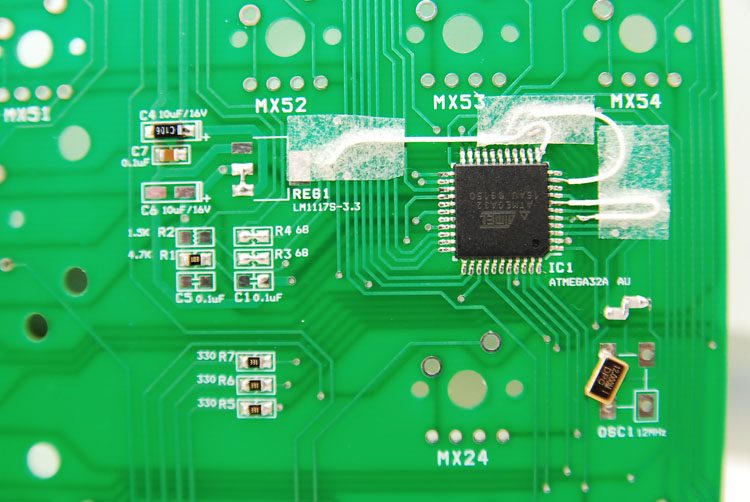

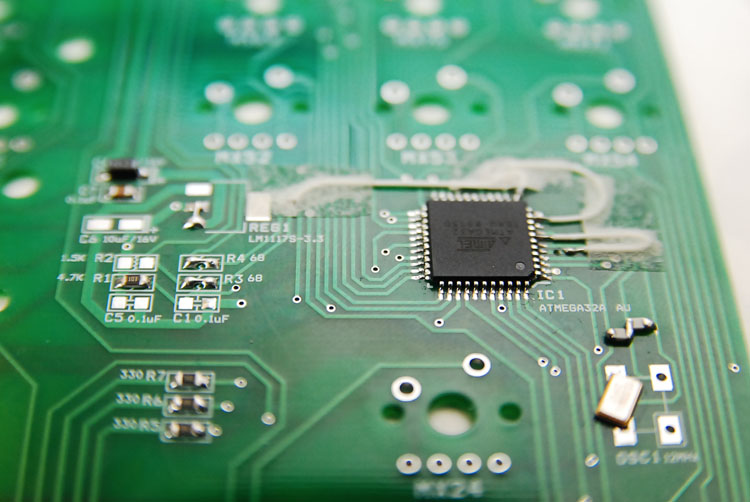

아이콘보다 비교적 적은 수의 소자가 이용되기 때문에 필요한 부분만 부착하여 빈 곳이 있습니다. 그와 함께 ps2avr의 회로와 맞게 커팅/와이어링을 해야하죠.

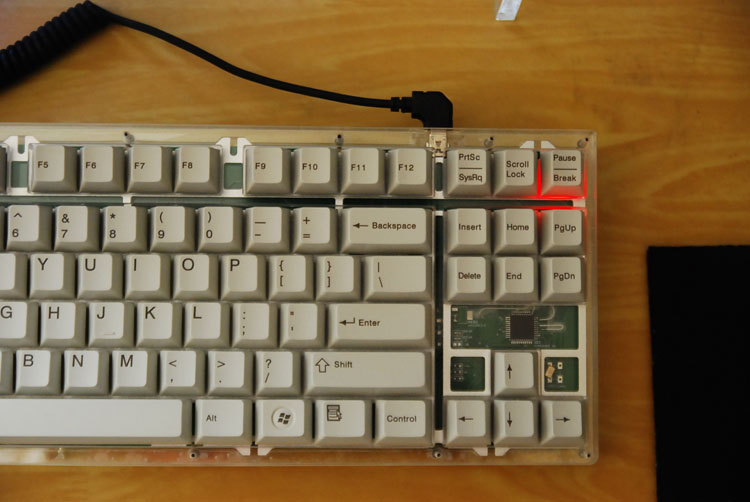

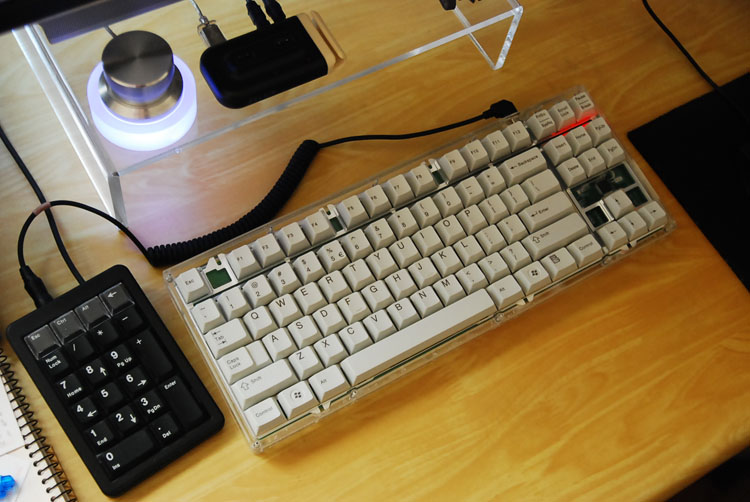

4700의 PS2 단자에 연결된 모습입니다. ps2avr중에서도 356mini용 펌웨어를 이용해서 scroll lock LED가 숨을 쉽니다.

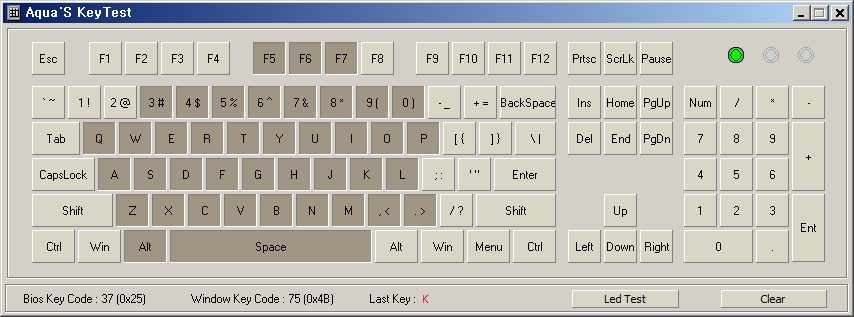

ps2avr의 특징으로는 빠른 키 반복 속도와 무한 동시 입력이 있겠죠. 아래 스크린샷은 한 손으로 눌렀을 때의 키 입력 상황입니다.
하지만, 제겐 별로 쓸일이 없네요. 키 반복 속도도 일부러 4700에 물려서 줄여서 씁니다.
정말 오랜만에 다시 만들어보니 재미있긴 하네요 ㅎ
--------------------------------------------------------------------------------------------------
honggoon님께서 말씀하셔서 이미지화 해서 올려봅니다.

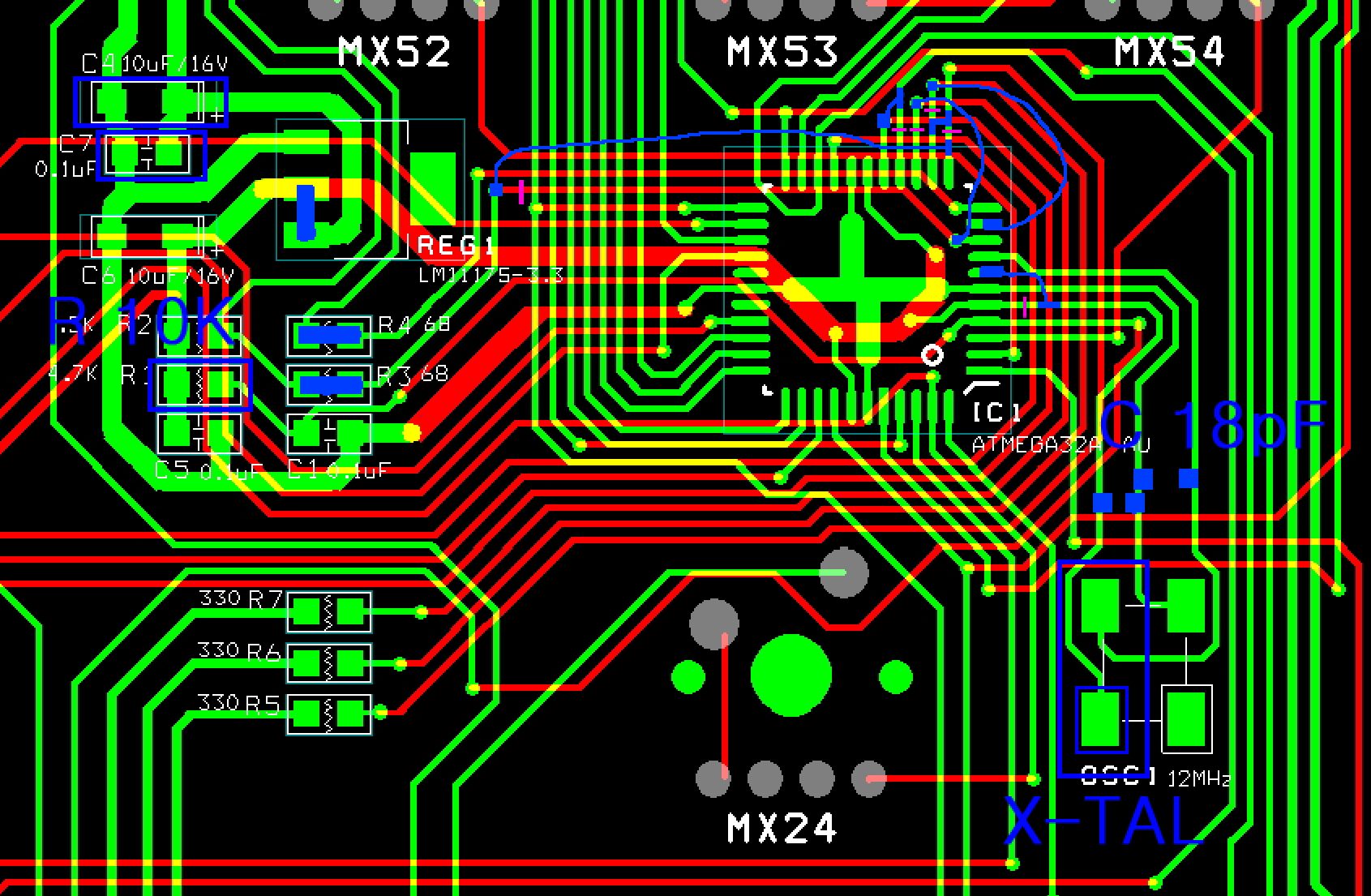

보라색 선이 커팅으로 총 6곳
파란색 선이 와이어링으로 총 9곳(IC 주변에 1개는 뒷면에서 해줘야 하는 것이 있습니다)
파란색 박스는 소자로 IC 포함 10개 (C 18pF 2개, 330R 3개 포함)
IC는 ATMEGA32 16AU 이고 크리스탈은 12MHz짜리 입니다.
펌웨어는 첨부한 A_87_AIKON_to_ps2avr_mat.hex 파일을 ISP로더로 펌업 해주면됩니다.
(와이어링을 시도하실 분이라면 이미 아시겠지만, 소자나 커팅/와이어링의 위치가 반드시 똑같지 않아도 회로도에 맞게만 구성되면 됩니다.)
