ML Happy lite(?)

가능은 합니다만.. 4100에 표시해 놓은 글자들이 잘 안보이네~ 나쁜 동화님 덕분에 좋은 생각이 떠 올랐는데 한 번 생각을 해보야 겠습니다...^^

위 하우징 살짝 자를려니, 각도가 잡힌 4100을 자르기가 약간은 까다로워 보입니다. 그렇지만 좀 더 컴팩트한 HHK4100?? 이 될꺼 같습니다.

아........상단을 잘라 버릴려고 그러시는 거군요... 들여다 보고 있으면 가능할것 같습니다..

SkySC < 아니요. 맨위줄은 두툼한걸로 막거나 체워버릴까 합니다. 상부하우징은 문제 없어 보이는데 하부 하우징은 Leaf씨 말씀데로 기울어져 있는 관계로 자르면 틈이 생기게 됩니다. 이 경우엔 자르기보다는 맨 위줄을 막아 버리는게 그나마 깔끔해 보일듯 합니다.

더불어 몇몇 키는 인쇄를 갈아서 무각화시키고 레터링세트로 적당히 찍어내고 코팅하면 완성도가 높겠으나 귀차니즘 때문에...^^

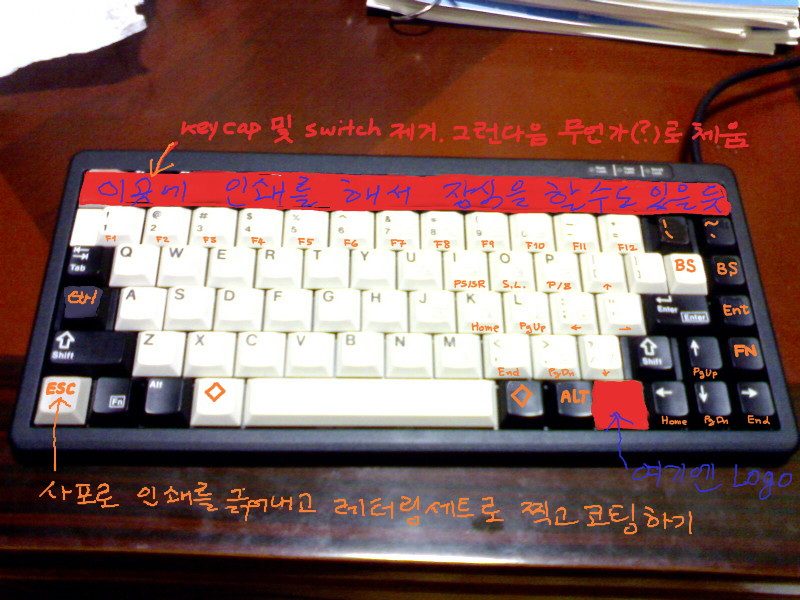

글자가 잘 안보이신다고 해서 그림 다시만들어 올렸습니다.

헛;; 다시 수정판인가요?? 제가 예전부터 구상중인 페이퍼 시리즈가 또 있는데... 걸 붙여 넣으면 좋을듯 합니다. ^^;; (귀차니즘이 언능 끝나야.. 가능할터인데;;)

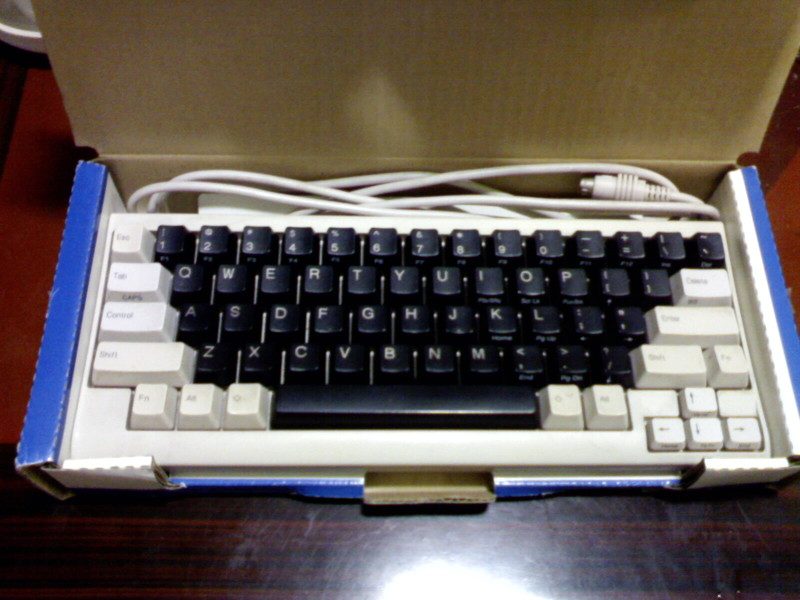

Sad Nova < 그것도 생각해 봤는데 HHKB L2 Controller기판의 크기는 8x5x1 cm^3인데 이건 최고값이고 실제 이기판을 잘라낸다고 했을때 최소한의 크기는 7.5x3.5x1 cm^3입니다. 높이 방향이 큰 이유가 dip스위치 때문입니다. 한편 4100 controllre 보드는 12.1x2.7(3.5)x0.8 cm 여기에서 괄호에 쓴 수치는 하우징안의 요철 및 나사 구멍때문에 보드가 한쪽으로 올록볼록하고 두꺼운쪽이 3.5이고 넓은쪽이 2.7입니다. 하우징 안쪽을 깍아 내면 HHKB L2의 controller 보드는 충분히 들어간다고 보여집니다. 문제는 dip스위치 때문에 2 mm정도 높습니다. 게다가 와이어링이 필수 인듯하기때문에 상당히 빡빡한데... 상부하우징에서 약 2.5mm정도 깍아낼 수 있을듯 싶습니다.

흠... 상부하우징을 긁어 내면 역학적인 강도가 많이 떨어지겠군요. 재고 해봐야할 문제 군요. 안그래도 4100은 부실해 보이는 놈인데...

상부하우징을 안쪽에서 긁어 냈을때 생기는 또다른 부작용은 key "1"은 날개가 달린 멋진 놈인데 그 날개 떠있고 부러지거나 키캡이 빠질 가능성이 있군요.

Sad Nova < Crucial한 질문에 감사드립니다. 이 프로젝트(?)는 하우징 및 역학적 강도에 대한 대안이 나올때까지 무한연기 혹은 포기 할랍니다.

제가 보기엔 거의 논문수준인;; ^^; ㅎㅎ 잘지내고 계시죠? 나쁜동화님 ~_~)

딥스위치때문에 문제라면 별것 아닐것 같습니다. 제가 두개를 놓고 비교를 안해보았기에 장담하기엔 이르지만... 딥스위치를 옮기고 와이어링 하면 될것 아닌지요.. 나쁜동화님께서 하지않으시면 제가 시간이 날때 한 번 시도를 해보겠습니다. 그런대 해피콘트롤러가 없네....요.... 그리고 실물을 놓고 하우징에 장착비교를 해봐야 정확히 알것 같습니다..

ZeroCool < 네 안녕하세요. SkyCS < 네 저도 오늘 그 생각 했습니다. ^^

SkyCS < 사실 HHKB L2의 controller는 "껌딱지"스럽습니다. dip스위치 및 몇몇 외부로의 interface를 제외하면 기판자체는 납작합니다.

큰 문제없이 작업이 되겠네요... 남은 문제는 완성도인것 같습니다. 와이어링이 어찌저찌하면 될것이고..
