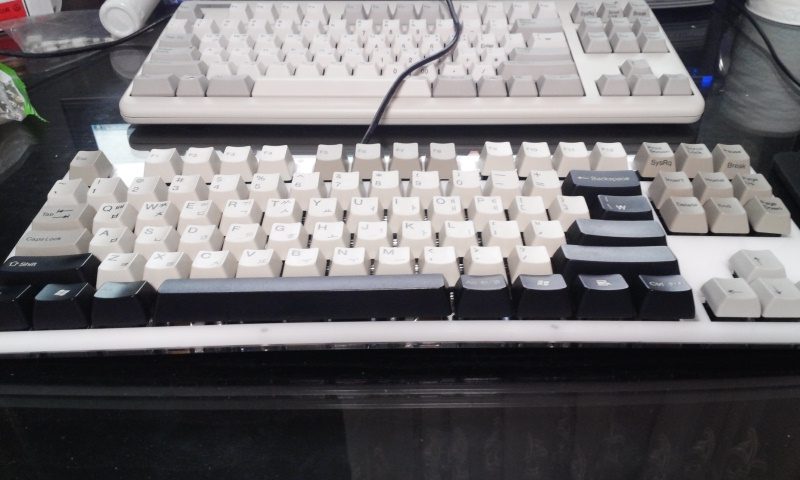

위에 있는 리얼포스는 잊어주시고,
아크릴 하우징의 중판이 기판과 간섭이 생겨서 아쉬운 대로 보강판과 기판만 납땜하여 테스트로 사용해 보고 있는
커스텀 아크릴 키보드입니다.
베이스는 레오폴드 fc200r lite이며, 키캡은 진풍키보드에서 뽑아낸 이색 키캡입니다.
스위치는 애플 스탠다드 키보드에서 적출해 낸 알프스 오렌지 축과,
판스프링을 빼서 리니어로 개조시켜버린 알프스 유사 백축이 일부 들어가있습니다.
역시나 하단열 키캡은 호환이 안되는 고로 fc200r 순정을 사용하였지만요 '-';
그런데, 키보드 커스텀 좀 해보신 분들은 이미 첫 사진에서 위화감을 느끼셨겠지만,
보강판 납땜할 때 일부 스위치가 삐뚤 빼뚤하게 납땜이 되어서 정말로 영 보기 좋지 않은 형태로 박혔습니다..
그리고, 보강판 치수 잴때 0.01mm단위를 무시한 결과,
보강판 홀이 기판하고 미묘하게 안맞게 되어서 (인지 아닌지는 모르겠습니다.)
아크릴 판이 바깥쪽으로 휘었습니다... ㅡㅡ;
게다가 스위치를 다 박고 나니 ［ 키가 안먹힙니다.
혹시 스위치가 잘못됬나 싶어서 다른 스위치를 박고서 납땜을 했는데도 불구하고 안먹더라구요... ㅡㅡ
제가 실력이 없어서 그냥 공방에 맡기고서 아무런 신경을 안써서 이렇게 됬네요 '-'...

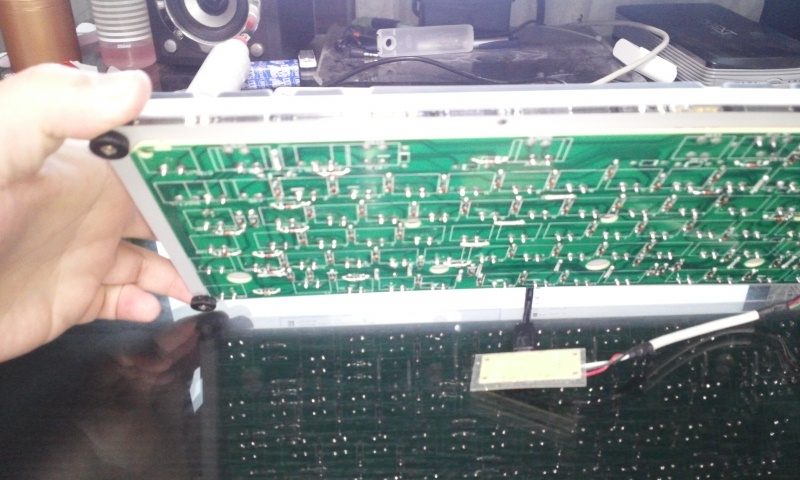

기판을 유심히 살펴보니 다이오드가 하나 반대방향으로 납땜 되어있는 것을 발견하여
디솔더 해서 반대 방향으로 돌려 땜하니 모든 키가 이제서야 제대로 작동되는군요.
그리고, 나사가 너무 부족해서 아크릴에 뚫어놓은 나사 구멍중에 절반을 사용하지 못하고 있습니다.
그래서 그런진 몰라도 뭔가 더 허술해보이는 외관이지요.. '-'
이렇게 만들다 만 결과물을 사진을 찍어서 올릴 정도로 정말 아무 생각이 없지만,
일단, 중판이 기판과 간섭이 생기지 않도록 다시 설계해서 다시 맡기는 일을 해야 되는걸 생각하면
뭔가 좀 까마득합니다... '-'
이상 완성도 30%인 알프스 커스텀 키보드였습니다.
