Genovation 683 Pass Through 내장시 배선

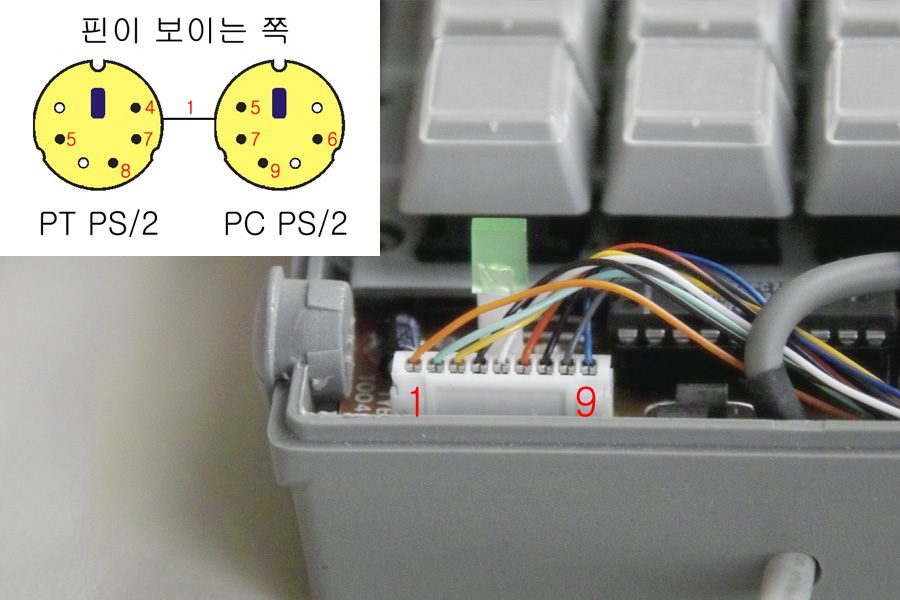

감사합니다.^^ 어라 제가 딴 핀 배열이랑 다르네요ㅡ.ㅡ; 시계 방향으로... PT: 4-7-8-*-6-* PC: 2-*-3-9-*-5 핀배열 따고보니 PC용 케이블의 PS/2 핀배열이 왜 요따위일까하고 한참 고민했었는데, 아무래도 잘못찍었나봅니다ㅜㅜ 다시 뜯어서 재조립해야겠네요. 컨트롤러 나간건 아닌지 모르겠습니다. 쩝. 저는 양 옆에 동그란 홈에 PS/2 커넥터 암놈을 내장하고 (키보드/마우스 연결용이며 두 포트가 동일 포트이기에 한 번에 하나만 사용가능) 지금 사진에 케이블 구멍에는 PS/2 커넥터 숫놈을 내장했죠. PS/2 연장케이블로 분리형 케이블처럼 쓸 수 있게끔요^^ 정상 작동하게되면 인증샷 올리겠습니당~ 잇힝~ (배선 실수로 인해 컨트롤러가 뻑나지 않았다면요 ㅡ.ㅡ;)

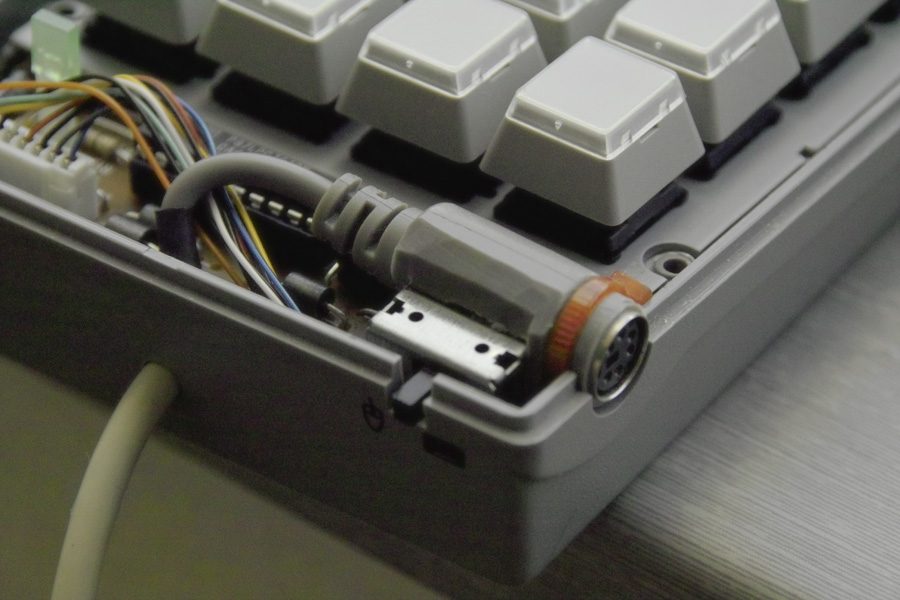

맨님 분리형 기대됩니다. ^^ USB 케이블도 가능한걸로 알고 있습니다. 히동님 ^^ 안이뻐서 숨기고 싶었는데 ;;; 두번째 사진입니다. 밀어 넣을때는 스위치에 걸려서 안 밀리게 고정 되라고 단자 외피를 깎았습니다. 그리고 안 깍고는 들어가지지 않습니다. 빨간색이 케이블 타이인데 뺄때 밖으로 안빠지게 고정시켜 줍니다. (ㄷ자로 잘 깎으면 케이블 타이 없이도 가능할 것 같습니다.) 그리고 그냥 하려면 스위치가 걸립니다. 스위치 다리가 좀 기니까 분리해서 위치를 바깥쪽으로 살짝 옮기고 다시 납땜 하면 됩니다.

저는 외피 완전히 다 벗겨냈습니다. 그리고, 단자에 랩핑와이어 땜질 후 수축튜브로 잘 감싸주고 그 넘을 글루로 고정했어요. 좌우 옆에 장착할 넘들은 기판에 고정시키고,뒷부분에 있는 넘은 하우징내부에 고정했구요. 근데, 제노베이션이 USB 콤보였나요? 그럼 USB로 할껄ㅡ.ㅡ; USB 커넥터 암놈도 있는데ㅜㅜ
