뜻하지 않게 4100 승화 버전을 입수하게 되어
와이어링으로 윈키를 살려보려고 했다가
갑자기 마음이 바뀌어 아이콘을 이식하게 되었습니다.

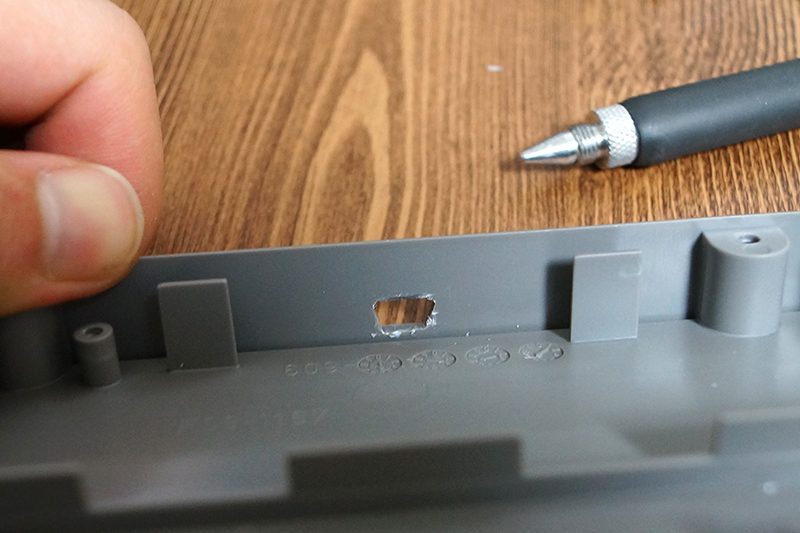

아트나이프로 커넥터를 위한 구멍을 뚫어주었습니다.
얼추 모양이 나오지요?
커넥터 기판 고정을 위한 구멍을 뚫고 볼트를 체결했습니다.
아이콘 2.7 기판에 붙어 있던 커넥터용 기판입니다. 너트는 필요 없어서 나중에 뺐습니다.

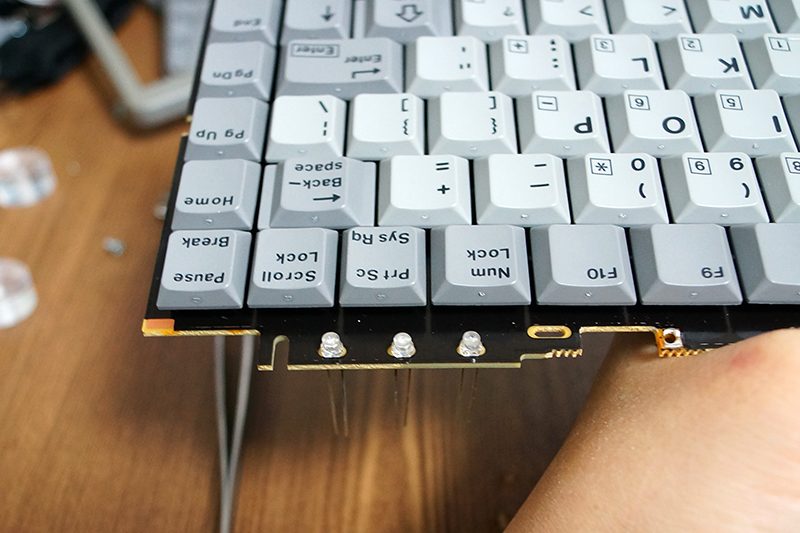

LED를 RGB로 교체해주었습니다. 극성(납작 전지로 확인)은 반대로 달아주었구요.

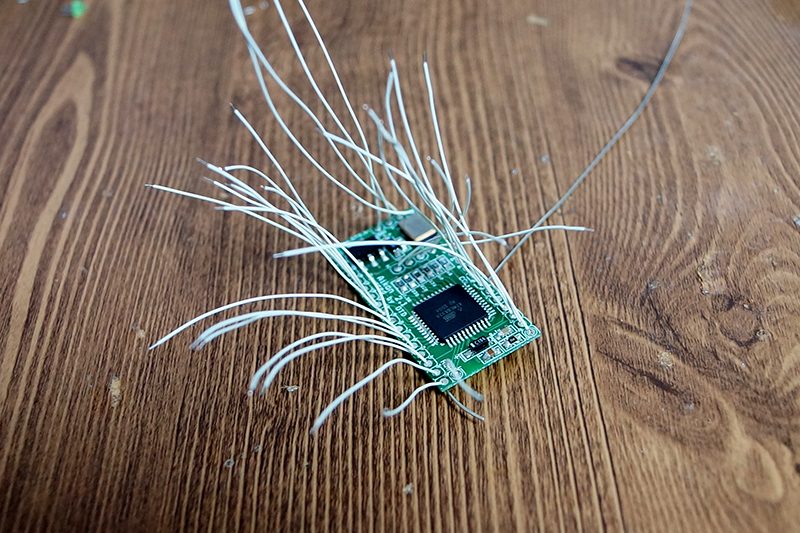

지겨운 작업... 아이콘에 다리 연결하기...
컬럼은 1~8번, 로우는 1~14번까지 활용합니다.
기판에 아이콘을 와이어링해줍니다.
(매트릭스 참고: https://www.kbdmania.net/xe/120891
17, 18번은 연결할 필요 없습니다.
LED는 극성이 매트릭스와 반대입니다. 28번을 아이콘의 GND에 연결합니다.)

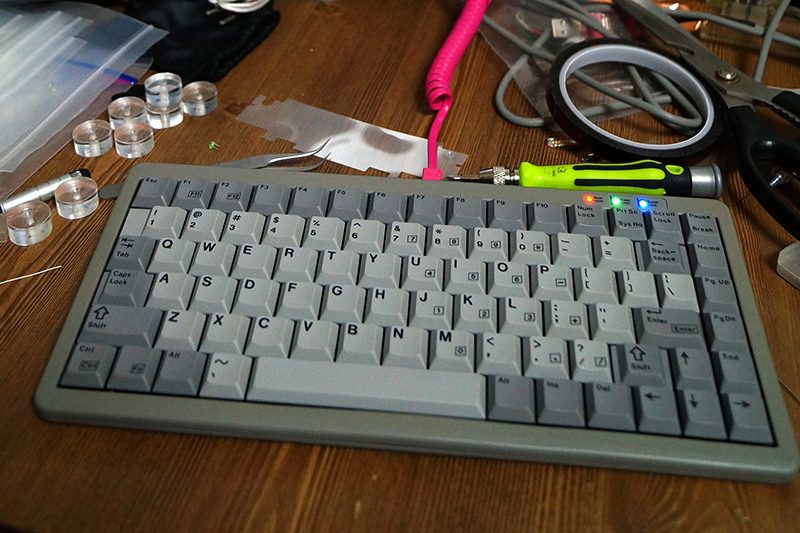

케이블을 연결하고 인식 및 작동을 확인합니다.
다행히 오류 없이 잘 되는군요. ^^
하우징을 조립해줍니다.
바닥에 볼트 머리가 있어서 범폰도 새로 붙여줍니다.
커넥터를 달아주니 깔끔한 모습이죠?

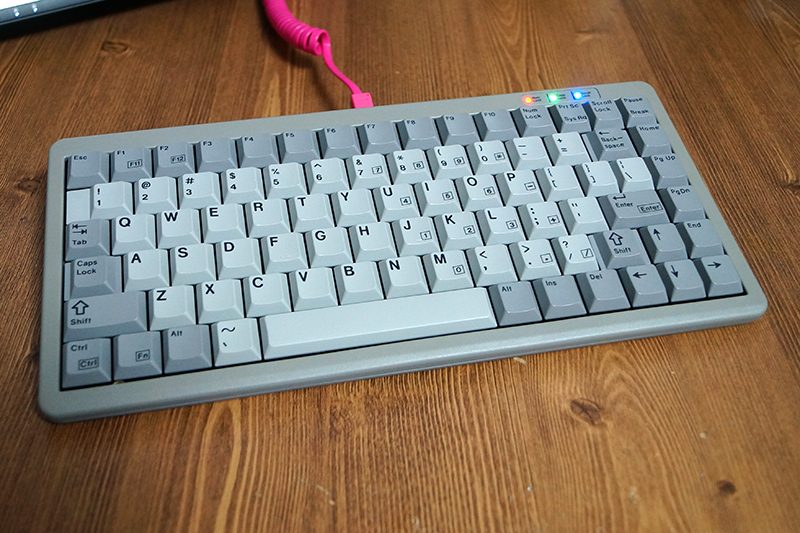

캬~! 이 맛에 작업합니다. ^^

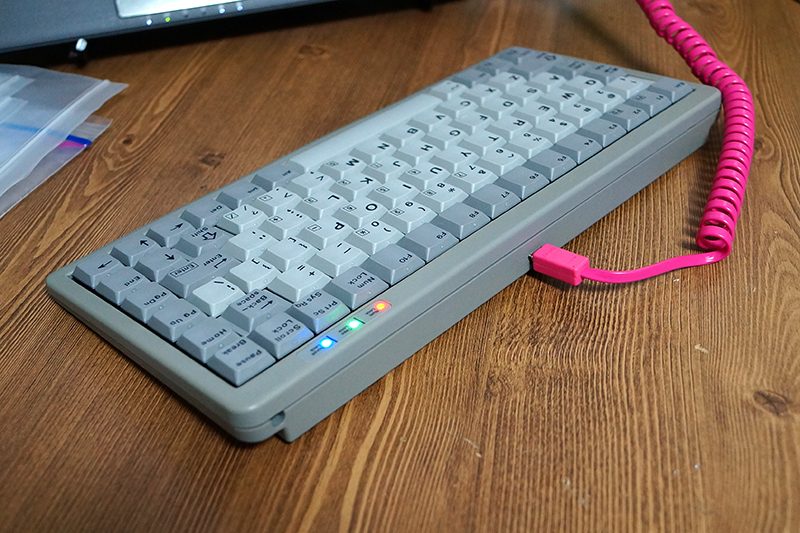

이쁜 뒷태~!

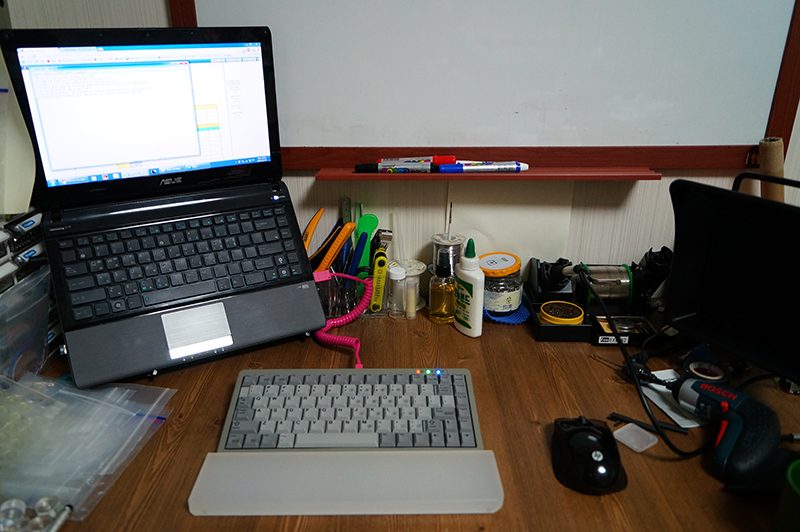

마지막으로 작업실 책상샷~!
그럼 끗~!
