사실 만든지는 이삼일 됐지만..사진을 찍어놓지 않았다가 오늘 올리네요 ㅎ
랍존님이 설계해 주셨고..메룩스님이 범폰을 보내 주셔서 완성했습니다.
감사합니다^^ (Special Thanks to 아놔아크릴!)
그럼 일단 사진부터 나갑니당~

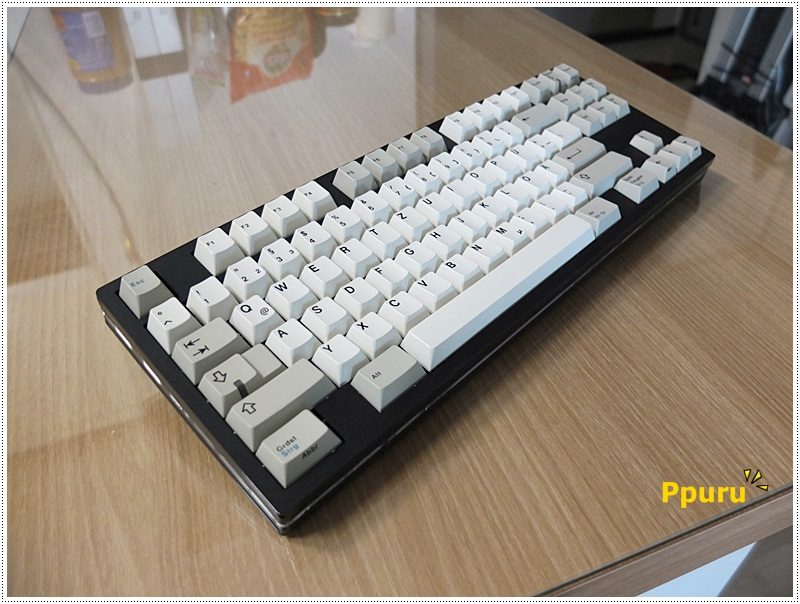

랍존형의 하우징 설계는 베젤이 얇고 상부에서 볼트가 노출되지 않습니다.

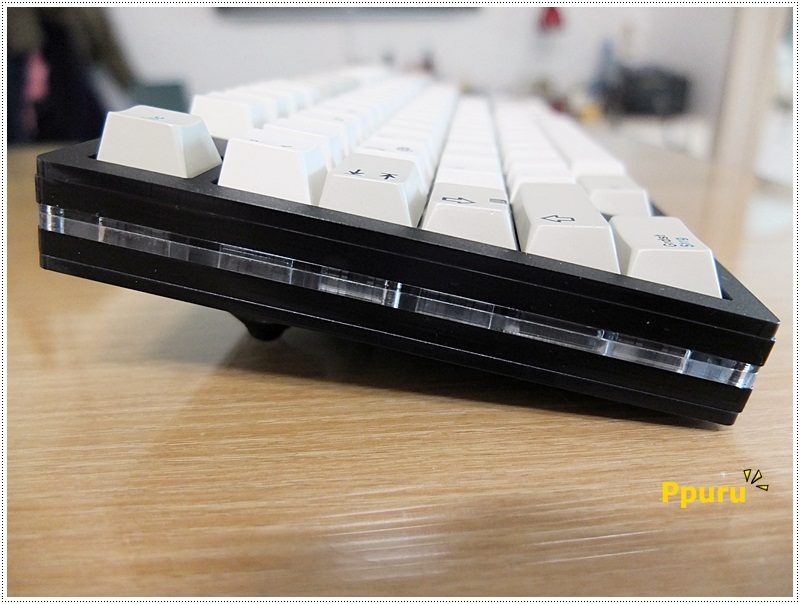

하나 아크릴의 가공능력이 점점 좋아지는건지...랍존형이 설계 오차를 감안하는건지..단차는 거의 없습니다.
모서리에 단차가 보이는 것 같은 것은..재주문할때 모서리 r값이 변경된 걸 모르고 일부분만 주문했더니 모서리
라운딩이 조금 달라졌네요;

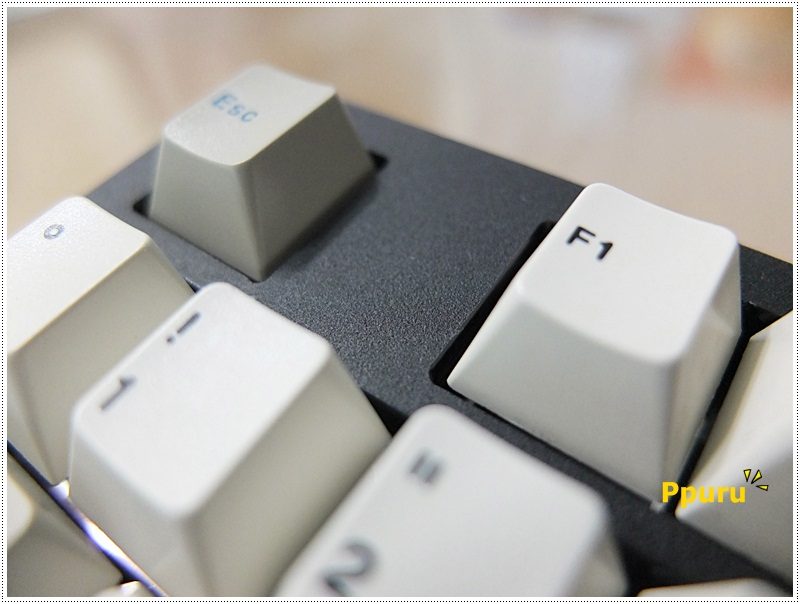

상판은 아스텔로 제작되었고, 사실 아스텔 상판은 주문하지 않았는데..;; 하나 아크릴에서 서비스로 보내주신 것 같아요..

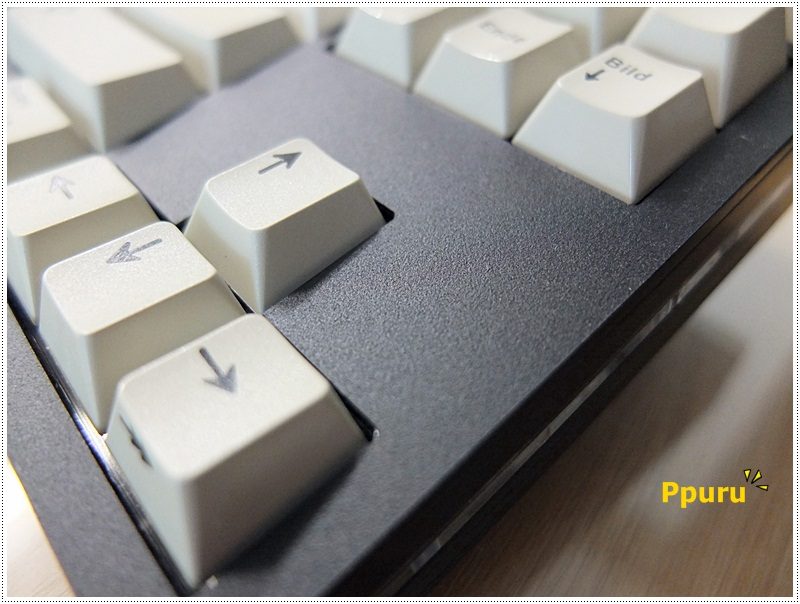

소재의 특성은 잘 모르겠고..샌딩 처리가 되어 있어 지문이 찍히지 않습니다 :)

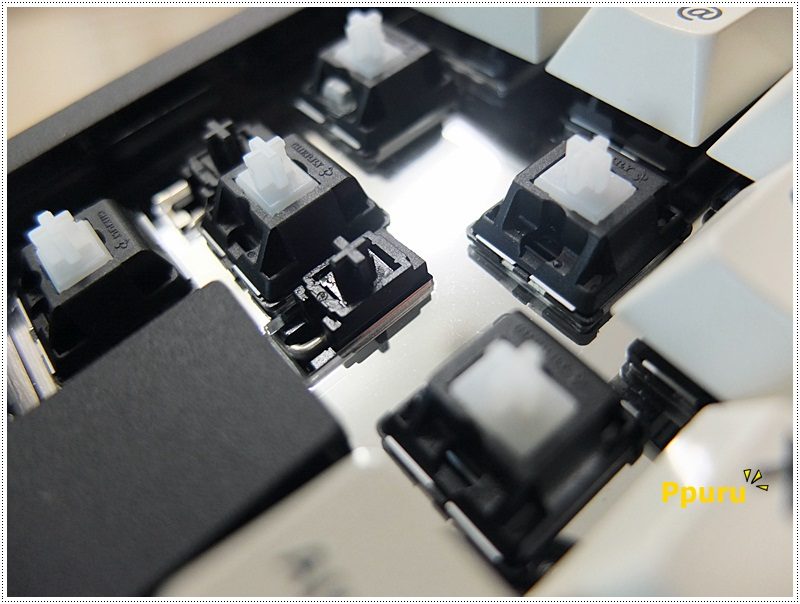

이번 하우징의 특징 중 하나인 보강판입니다. 2/3T 분할설계로 5T 아크릴 보강과 동일하지만 스테빌 철심이 보이지 않습니다.
그리고 상판2T는 은경으로 제작되어 풀LED 점등 시 반사가 잘 되도록 했습니다.
이 설계를 최초 생각해 내고 적용하셨던 분은 이규님으로 실제 사용해보니 역시 아주 괜찮네요^^

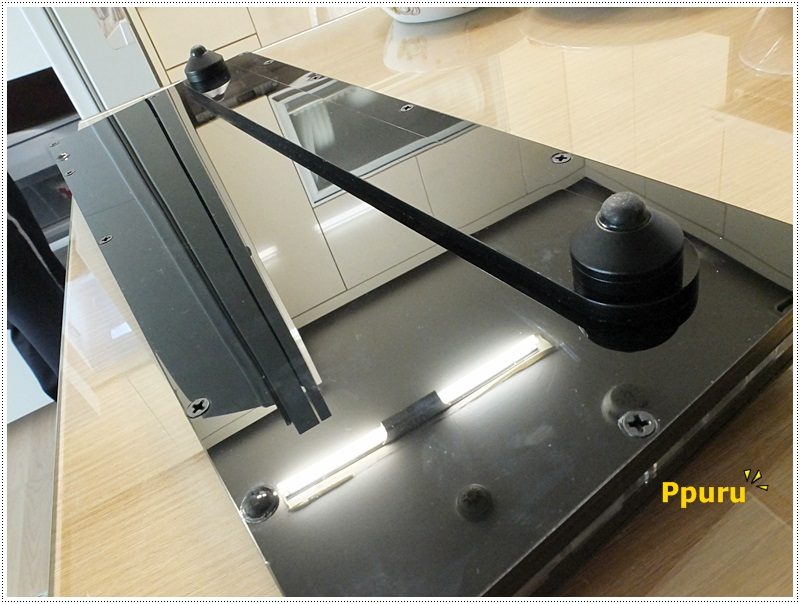

하판의 볼트홀에는 볼트 머리가 나오지 않도록 카운터 싱크 작업을 해서 접시머리 볼트를 박아넣었습니다.
상판에 태핑 작업을 해서 볼트가 물리므로 너트는 사용되지 않습니다.
검은색 하판이므로 범폰도 검은색! 메룩스형 고마워용 ㅎ

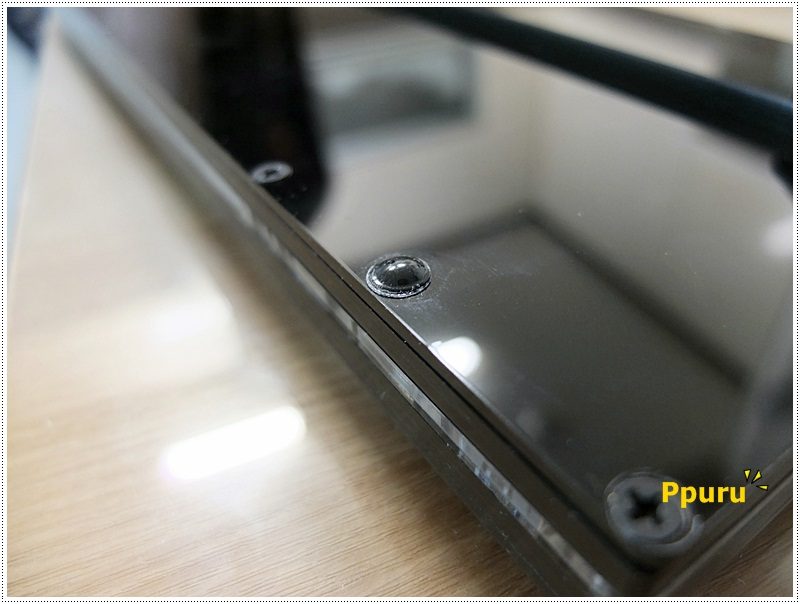

앞부분의 범폰은 볼트머리 매립으로 더치트에 사용되는 낮은 범폰을 쓸 수 있습니다.
이 작은 범폰 좋아합니다 ㅎ

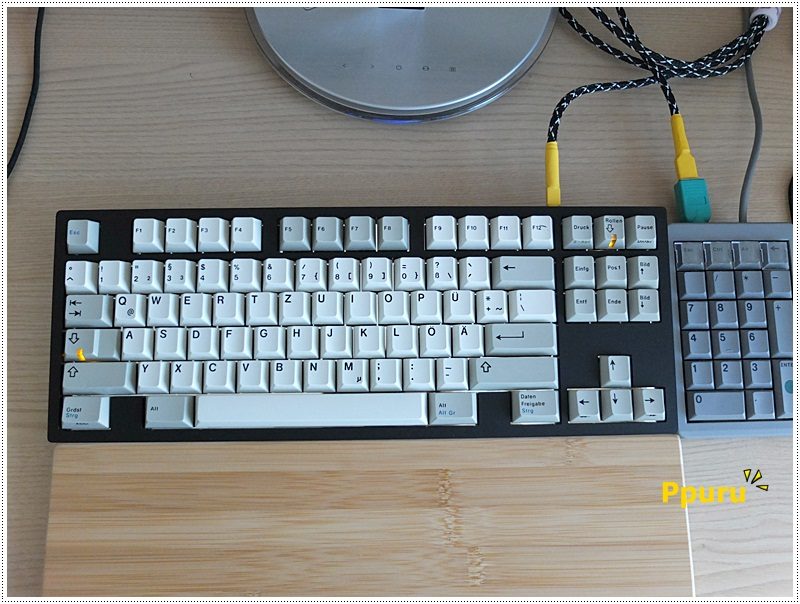

실사용중...PS2AVR 기판으로 제작되어 삼미니 케이블(미니B-PS2)가 필요한데..남의 것은 만들어줘도 제걸 만들려니 귀찮아서..
예전에 만들어뒀던 USB 케이블에 그냥 꼬다리를 꼽아서 사용하고 있습니다 ㅠㅠ
긴글(!) 보아 주셔서 감사합니다. 좋은 하루 보내세요~
