icebug님 무선 풀와이어링을 해드리면서 촵촵한 Aikon입니다. 키맵이 잘 풀린다고 해서 아이콘으로 직접하긴 좀 찝찝해서

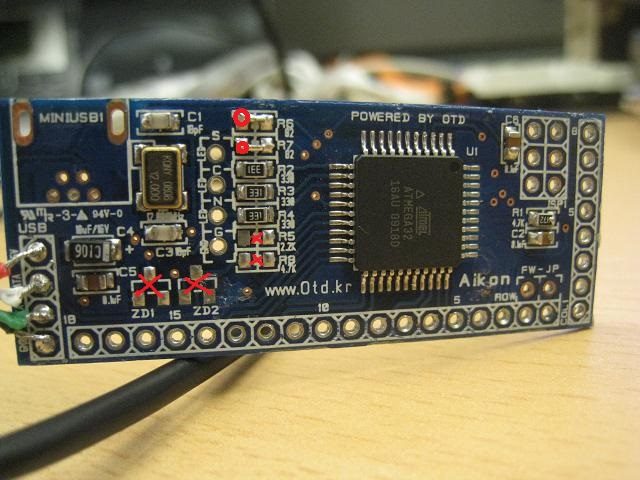

ps2avr으로 개조를 하기로 했습니다. o은 직결 x는 제거 입니다.
기존 나와 있는 팁하고 다른점은 와이어링이 필요가 없습니다. 소스에서 수정을해서 깔끔하게 개조를 했습니다.
곤님의 와이어링 방법을 보고 따라했습니다. https://www.kbdmania.net/xe/5043075
1차 시도 (ㅜㅜ 이후 맨붕이 옵니다.)

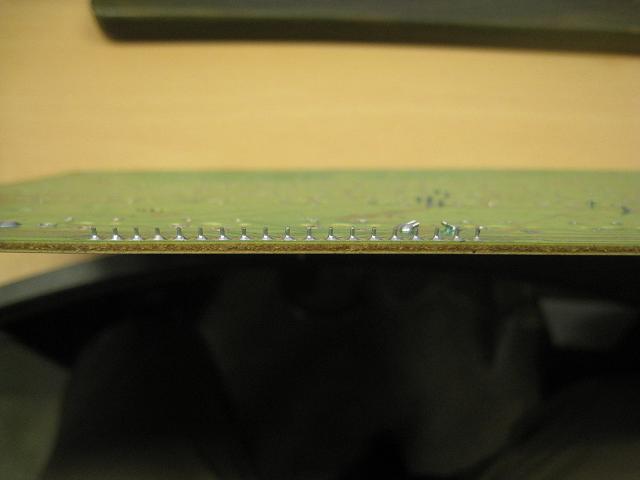

원래 있는 커낵터을 제거하지 않고 일부를 남겨서 그 위에 아이콘을 끼우고 납을 먹였습니다.
깔끔하게 붙기는 하지만.. ㅜㅜ

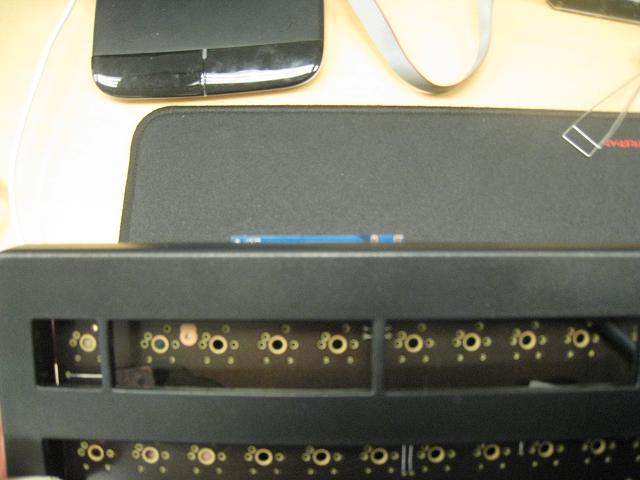

1800하우징에 안맞습니다. ㅜㅜ 위에 곤님 글을보니 분명 돌치 라고 대가리가 엄청 큰 돌치라고.. ㅜㅜ

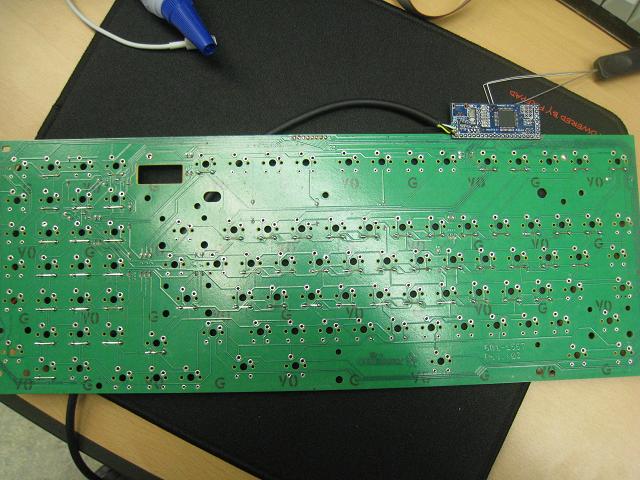

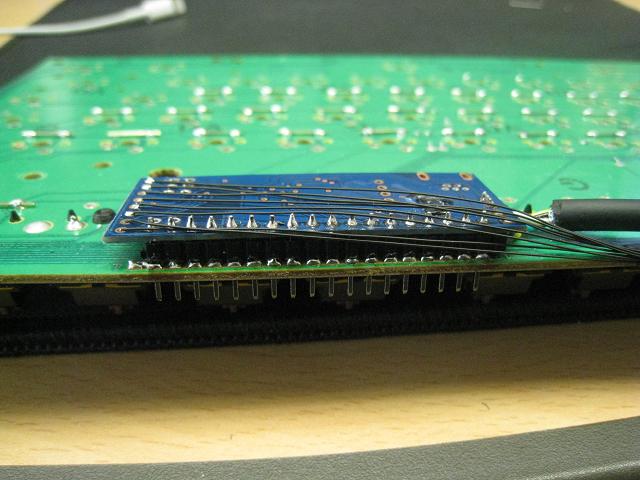

그래서 다시 다 디숄하고 기판 안쪽으로 붙였습니다. 저 핀피치가 딱 맞아서 깔끔하게 고정이 됩니다. ^^

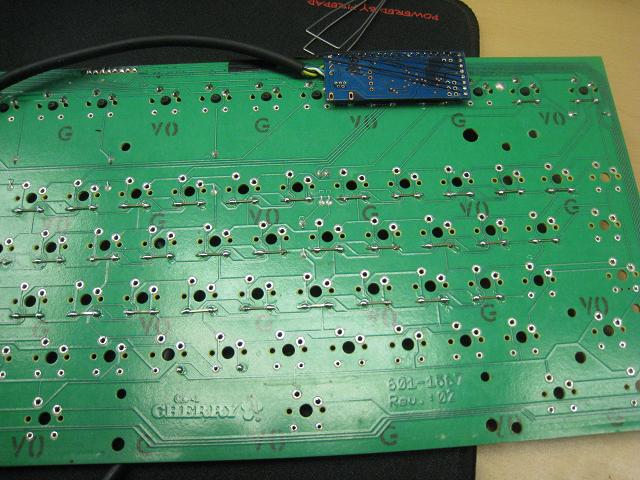

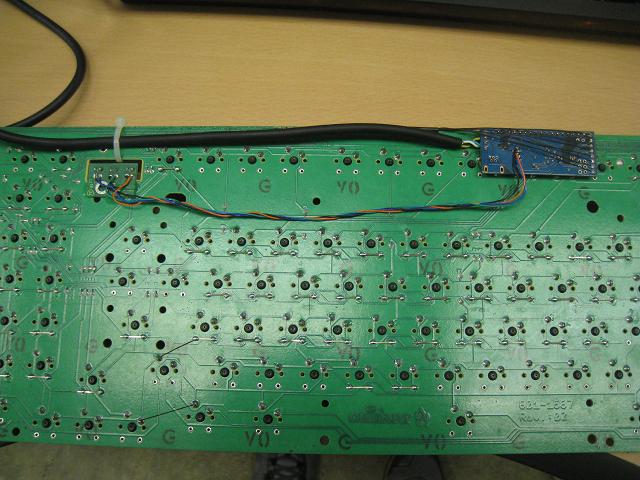

돌치기판이어서 점퍼가 빠진 부분 기판 에서 다 이어 줬습니다. ㅎㅎ

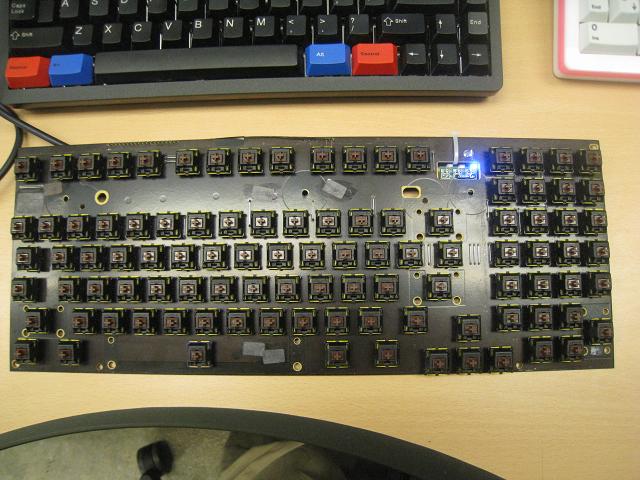

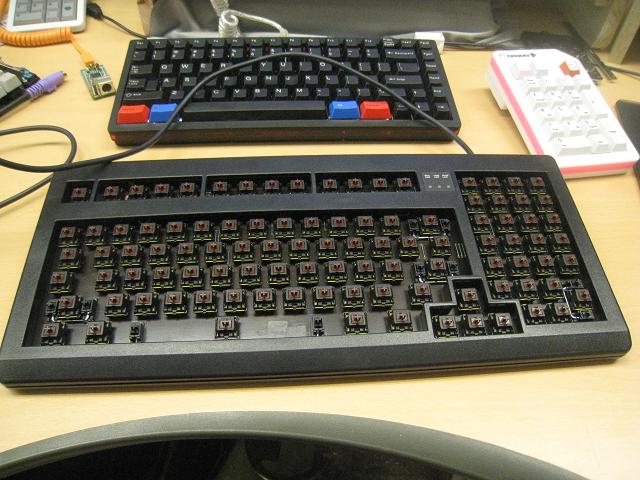

스위치도 다 체결하고

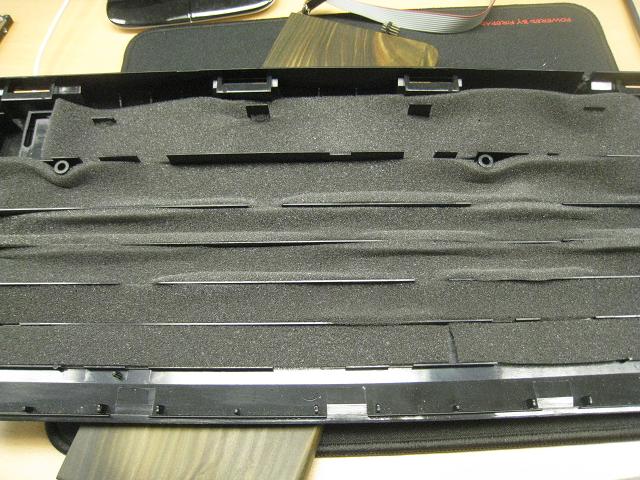

하우징 내부에 흡음재로 채우고
하우징 체결 완료.

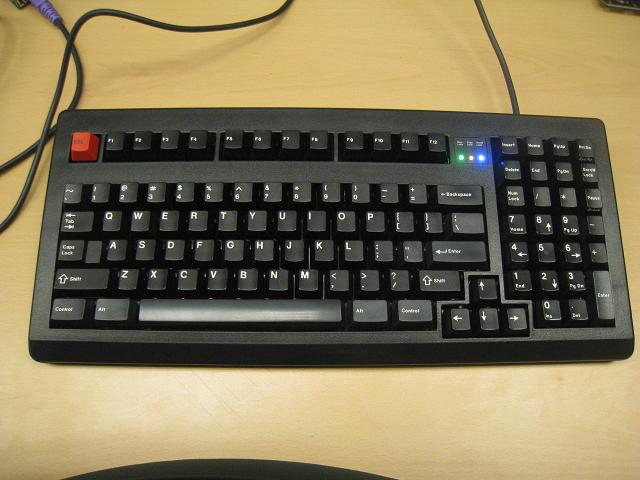

키캡 채결 완료.

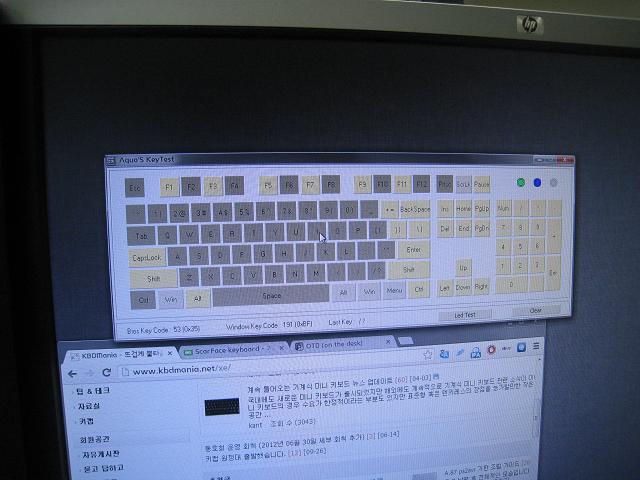

무한입력 컨트롤러지만 다이오드가 없는 기판이어서 고스트현상이 작살입니다. 뭐 실 사용하는데는 전혀 문제 없습니다.
멍텅구리 1800 컨트롤러보다는 훨씬 좋습니다.. ㅎㅎㅎ
소스는 팁게에 올렸습니다. https://www.kbdmania.net/xe/6404444
