하늘 아래 새것 없다고...
사람 생각이 다 비슷비슷 한가봅니다.
원래 LED작업까지 다 하고 공개하려 했는데... 오늘 그냥 올려볼께요~~ ^^;

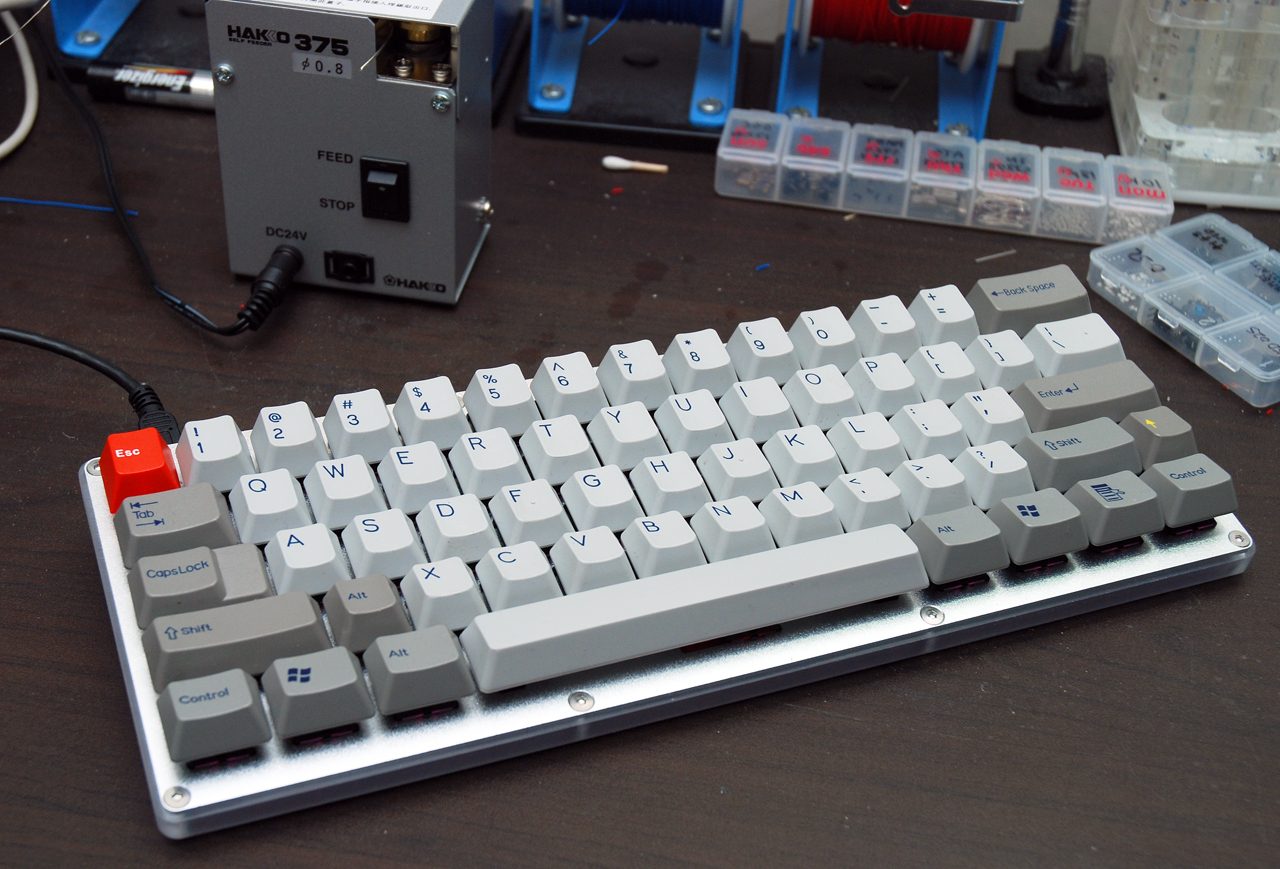

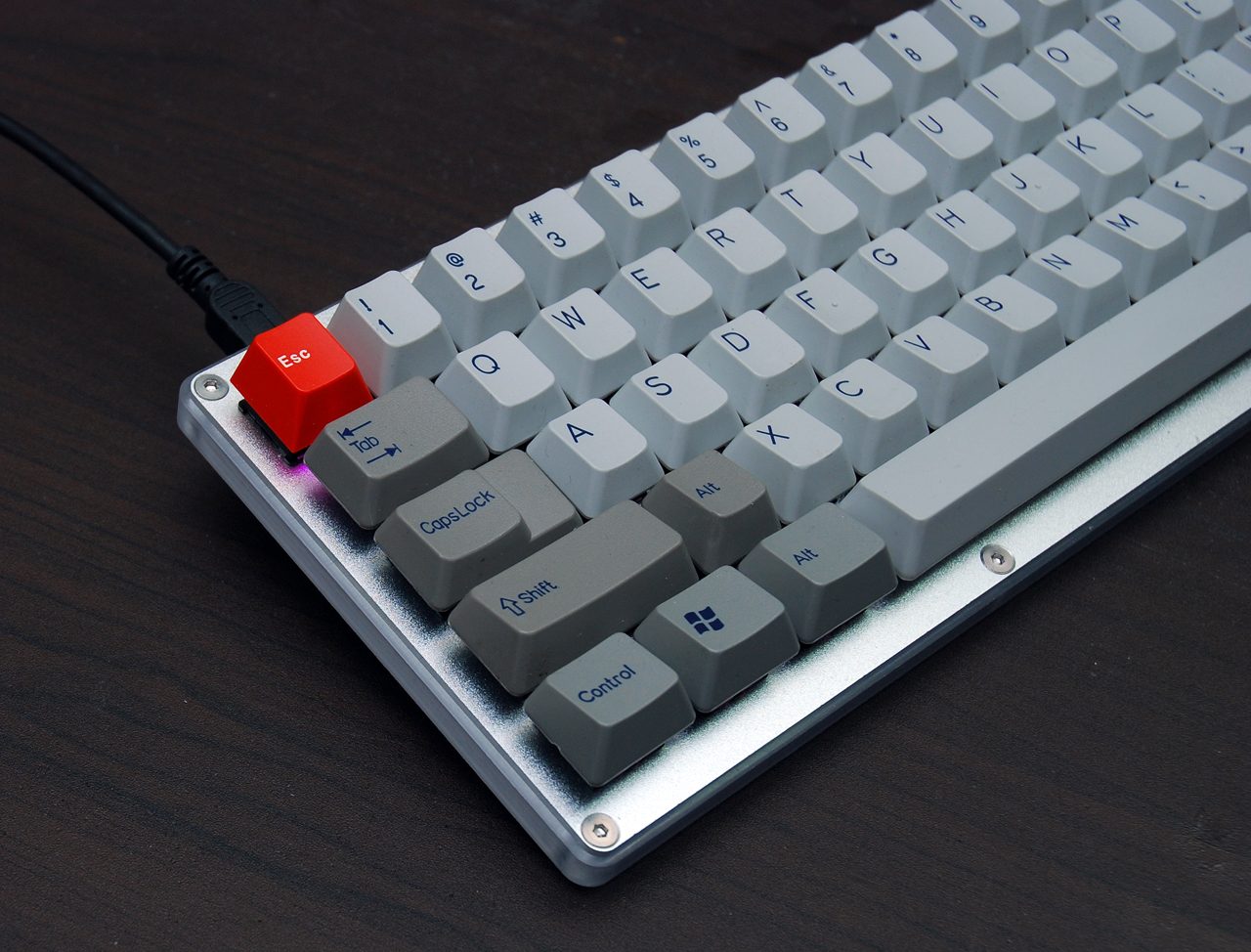

위에서 바라본 모습입니다.
이번에는 알루미늄 보강판의 느낌을 잘 느낄 수 있도록 설계해 보았습니다.
최초로 만든 하우징은 38GT를 위한 하우징 입니다.
38GT의 장점인 다양한 배열을 모두 소화할 수 있도록 상판겸 보강판을 설계했습니다.
차후 배열을 바꿔 쓰고 싶을 경우 하우징은 그대로 사용할 수 있도록이요...
3장의 판재를 쓰면서 공차를 거의 0에 가깝게 해서 후가공을 하는 것이 금속 판재에는 적용이 힘들어서...
공차를 두고 판재의 폭을 달리 하여 단차를 감췄습니다.
더불어 저 테두리로 LED의 빛이 디퓨징되어 뻗어 나오는데 하우징 위에서도 테두리의 빛이 보이도록 하기 위한 목적도 있습니다.

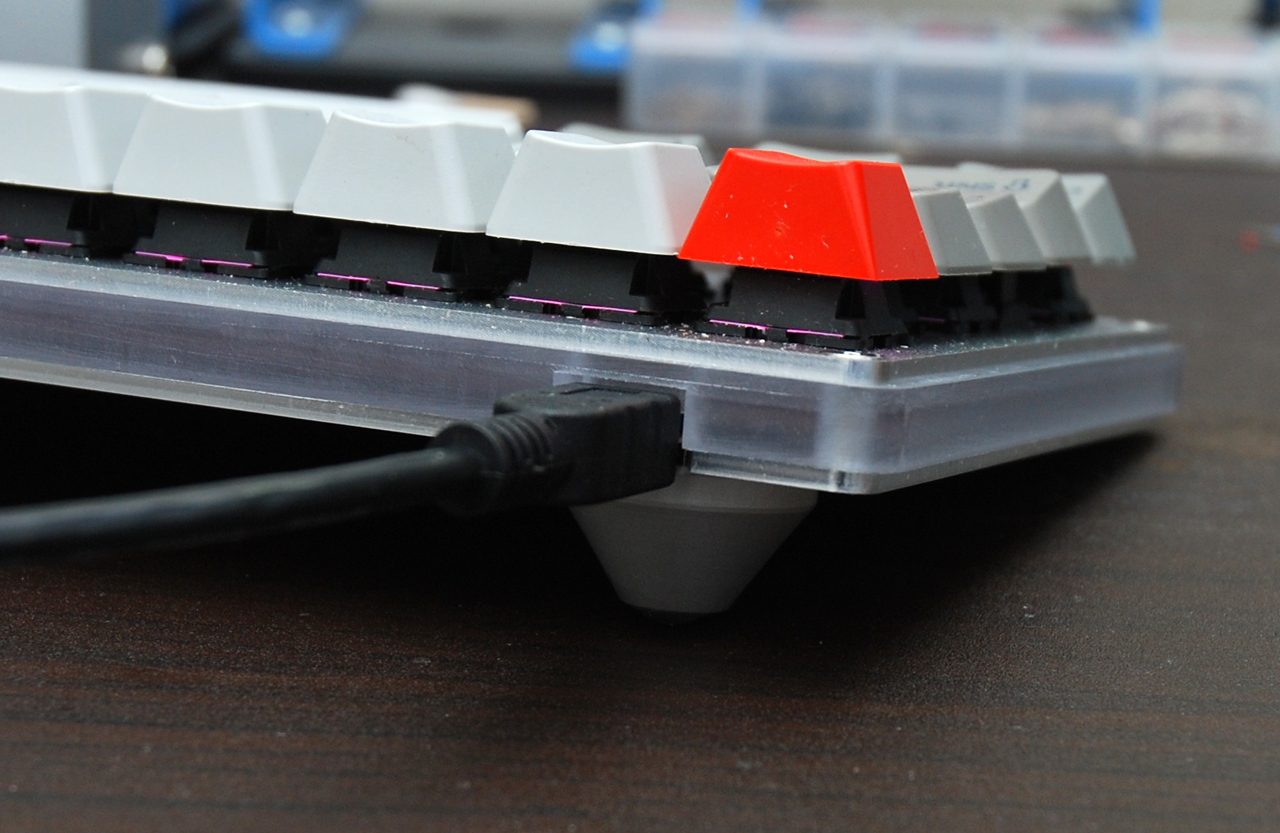

USB커넥터 부분입니다. 중판의 재질은 폴리 카보네이트를 사용해서 내구성을 최대한 끌어 올렸고,
입체 가공을 해서 USB커넥터가 쏙~ 들어가게 설계했습니다.
상판과 하판은 2T 판재를 사용했습니다.
스위치홀 부분은 추가 가공해서 스위치는 정확히 체결됩니다.
시각적으로 상판/중판/하판의 두께 조화가 괜찮은 비율을 나름 찾아보려 했네요...
하판 역시도 너무 얇으면 볼팅시 탭이 망가질 위험도 있고 해서... 2T 입니다.
하우징의 두께를 가늠해볼 수 있는 사진이기도 하네요...
버니어캘리퍼스 붙들고는 도저히 사진을 못찍겠군요 ^^;
중판을 아직 샌딩처리하지 않아 좀 투박합니다.
사진의 알루 범폰은 곤알폰 무광 실버 입니다. ^^;

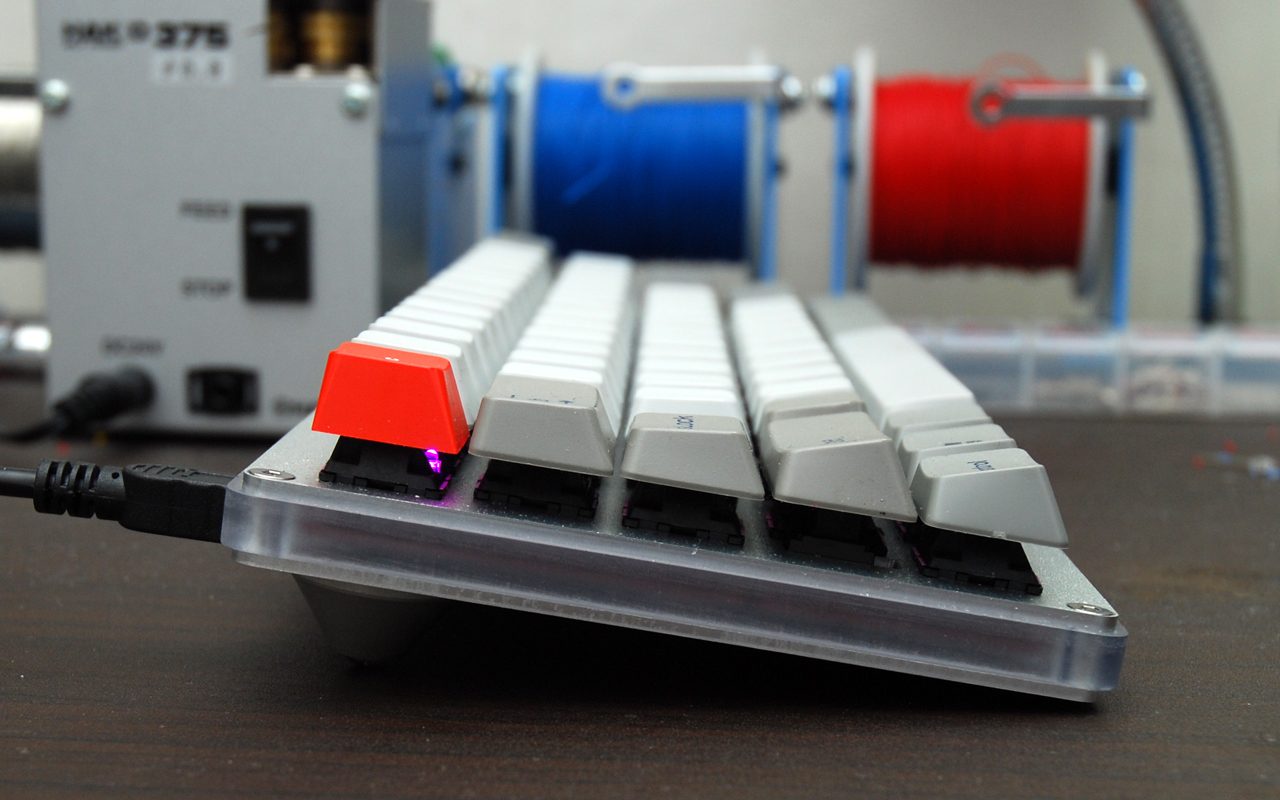

옆에서 본 모습입니다. 하우징의 각도를 보실 수 있습니다.
LED가 아직 도착하지 않아 작업하지 못해... 뭔가 빠진 느낌이군요 ^^;
테두리로 빛이 뻗어나올 길을 만든 부분을 다시 찍어 보았습니다.
저 테두리로 디퓨징된 LED의 빛이 퍼져 나오게 됩니다.
샘플 하우징이라 제가 쓰고 있네요 ^^;
실제 하우징은 중판 및 상판을 모두 샌딩/아노다이징 처리하게 됩니다.
재질 자체가 내구성이 좋은 재질인만큼 상대적으로 오래 사용할 수 있으니 좀 더 고급스럽게 하는 것이 좋겠지요 ^^;
샌딩/아노 보내놓은 것이 아직 도착하지 않아 함께 올리지는 못했지만, To Be Continued.... ^^;
