아크릴 하우징 체결시 직접 탭을 내고 볼트를 체결시 문제점을 보완하기위한 작업입니다.
볼트 머리가 하우징 상부에 노출 되는것도 싫어하고 너트가 들어가는것도 싫어하다보니
이렇게 사서 고생을 한다는...
코일인서트 작업 만만하게 볼건 아니니 구경만 하세요.

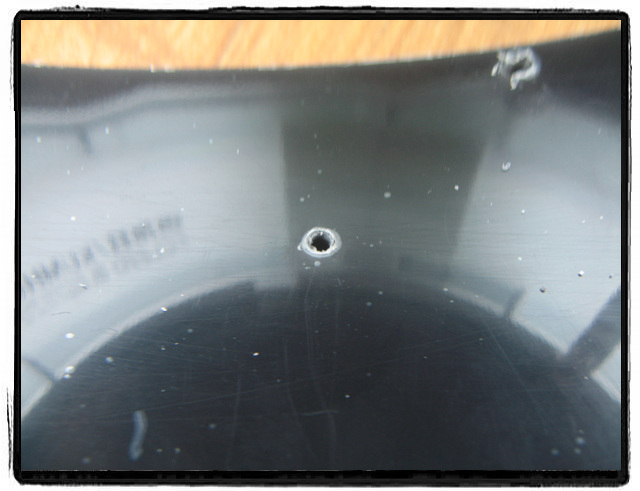

아크릴 하우징 도면을 보면 홀가공은 거의 3mm ~ 3.1mm 로 가공하죠?
몇으로 가공하던 코일 인서트 작업에는 문제가 안됩니다.
아크릴 하우징에 가장 많이 사용되는 M3 볼트를 그대로 사용하기 위해선
코일 인서트용 스파이럴 탭(SPRIAL COIL TAP)

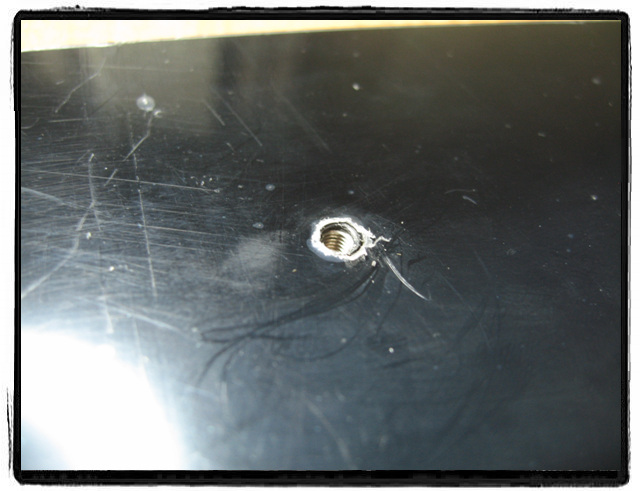

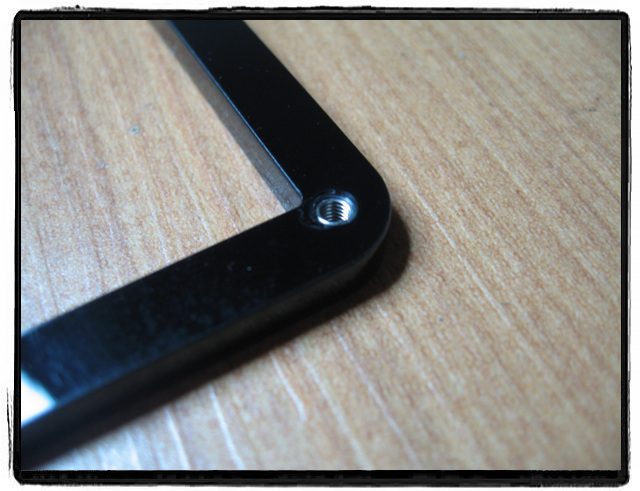

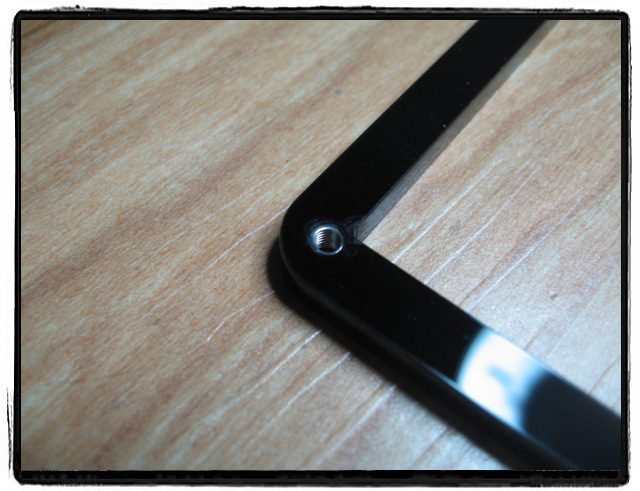

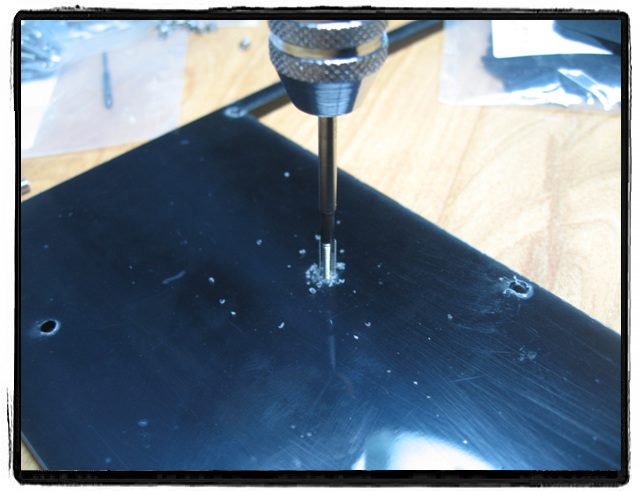

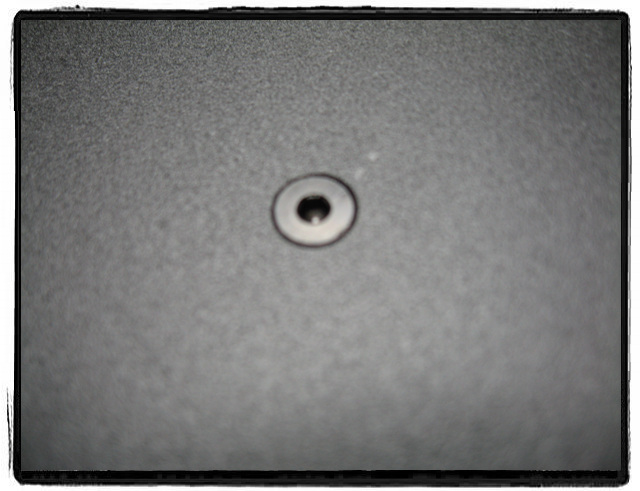

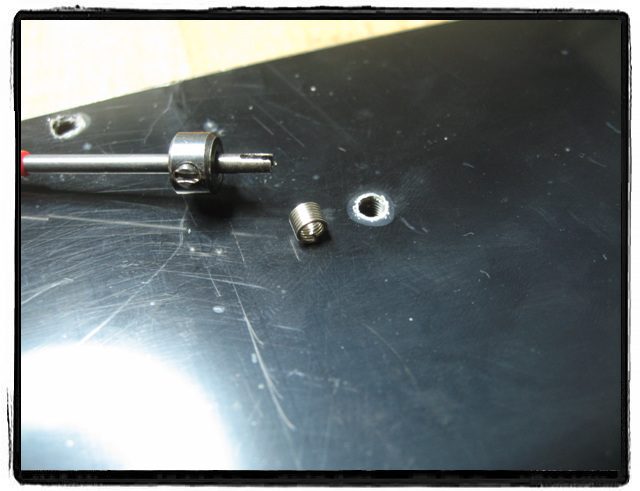

M3 Tap 외경-3.65 기초 드릴-3.1 판매가격 : 9,400 원 위와 같은 탭을 사용하는데 보시는대로 3.0 이나 3.1 로 기초 홀가공이 되있다면 추가 작업없이 코일 인서트 전용 탭으로 작업이 가능합니다. 코일 인서트용 스파이럴 탭을 이용해 코일인서트용 탭 작업중 -탭핑기나 전동 드릴을 사용하면 회전력의 열로 인해 나사산이 약간 녹아버릴수 있으니 핸드탭을 이용해야 함. 탭핑 완료. 코일 인서트 삽입공구와 코일 인서트 전용 공구를 이용해서 코일 인서트를 삽입한 모습 볼트를 체결한 모습 코일 인서트는 안보이네요....ㅋ 이렇게 인서트 작업을 해두면 아크릴 하우징이라도 여러번 분해 조립이 쉬워 집니다.
