안녕하세요? 초보회원 너머저쿵했쩌 입니다.
얼마전 알칸님께 lz보강판에 조립된 a.87 윈키 기판을 분양 받았습니다.
lz시리즈는 공개된 도면이 없는 관계로 대학대 잠깐 배웠던 캐드 명령어 몆개 기억을 더듬어 가며.........

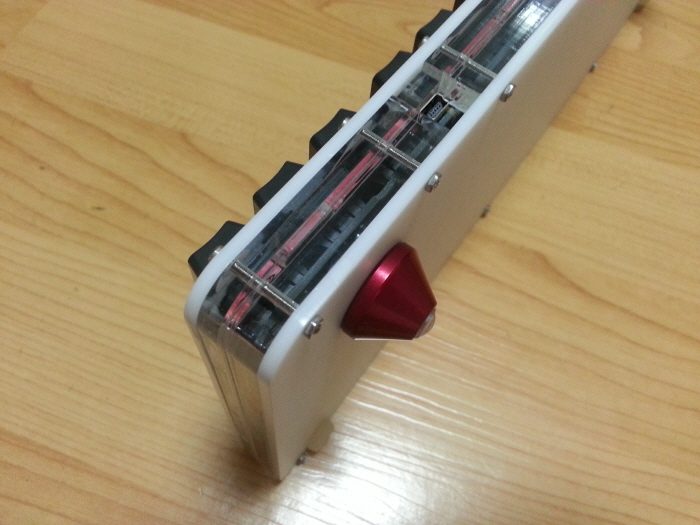

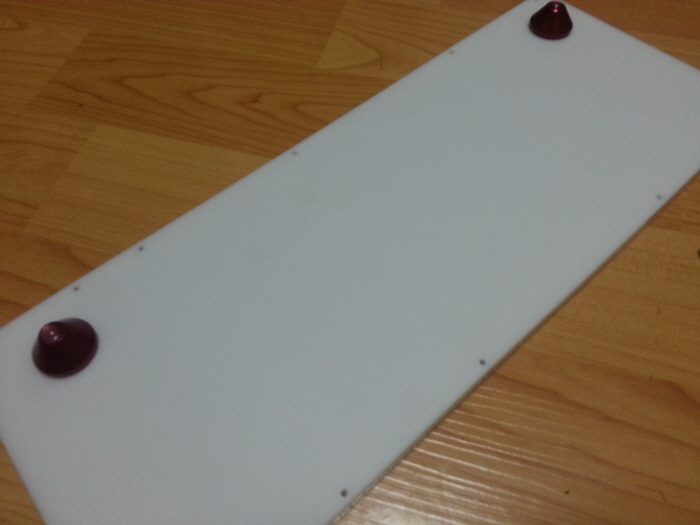

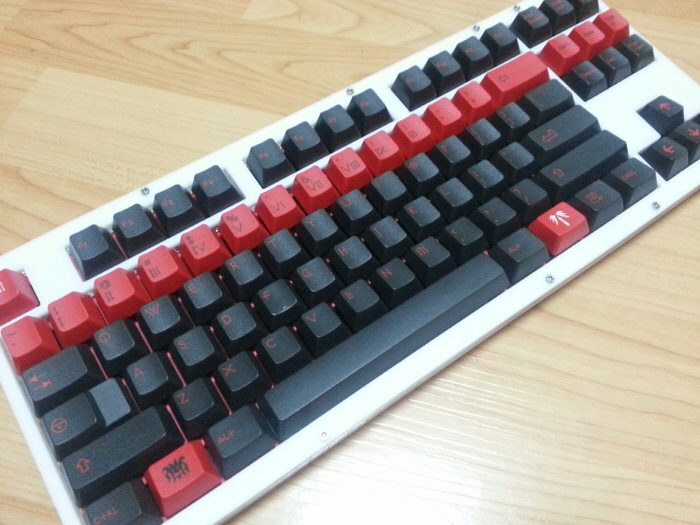

당시 쓰던 스케일을 찾아서.... 칫수 재가며 3번의 도면 수정끝에 잘맞게 나와서 조립 했습니다.
도면 첨부했습니다. 필요하신분께서는 입맛대로 수정해서 사용하시면 됩니다.

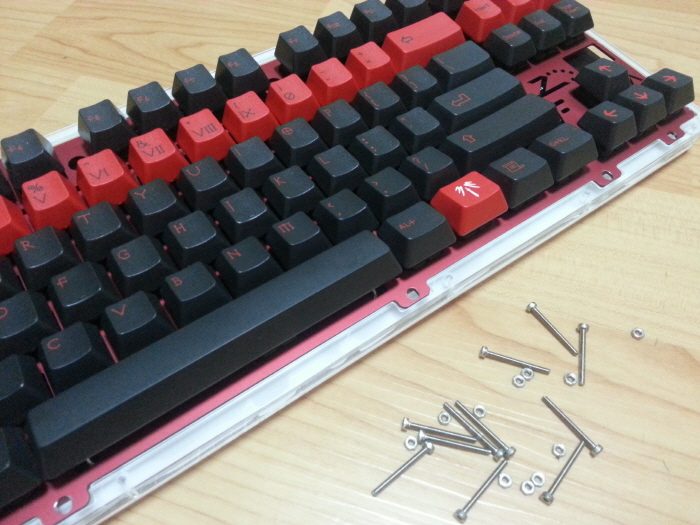

볼트/너트 싸이즈는 m2 x 21mm 이지만 맞는 싸이즈가 없으니 25mm 사셔서 잘라내셔야 합니다.

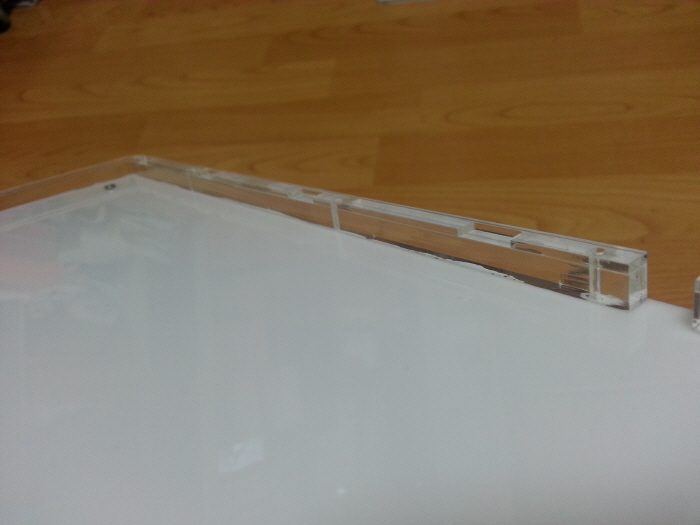

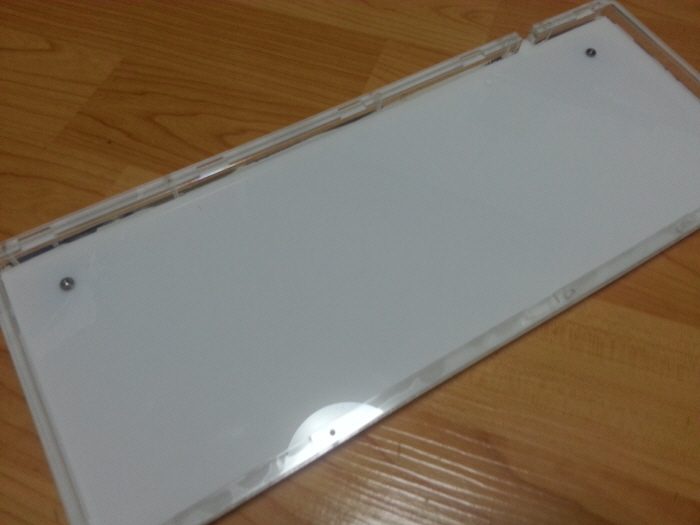

도면의 하/중1/중2 본딩, 상1/상2 본딩 작업하시면 조립하기 편합니다.
