블루투스 키보드 개조

LifeZone™ 2013-08-06 17:51 조회 6,793 추천 2

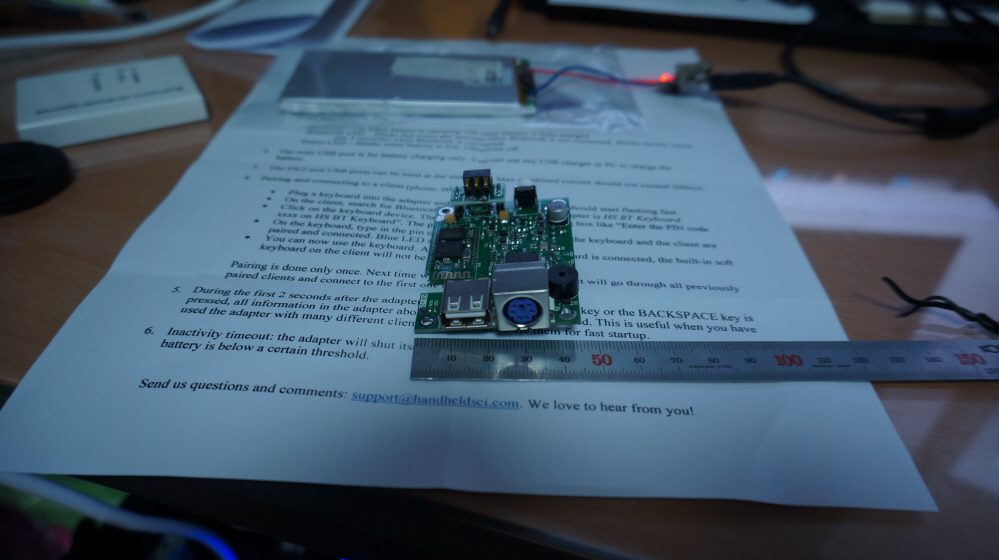

얼마전 해외에서 공수해온 블루투스 컨버터

https://www.kbdmania.net/xe/photo/7130093



를 개조해서 MX 미니로 만들어 봤습니다.



모듈가격이 좀 비싼게 흠이고 사이즈가 좀 크다는..단점이 있네요..

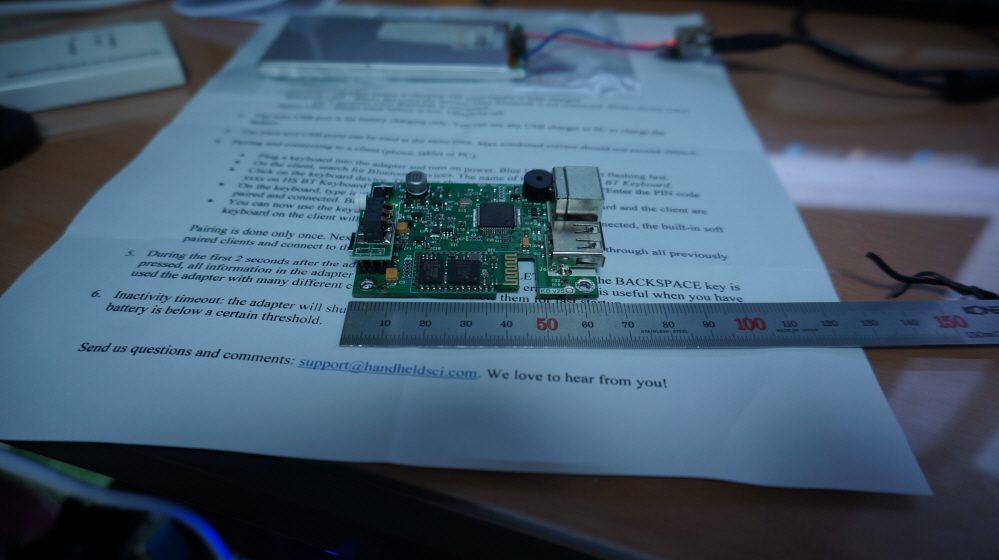

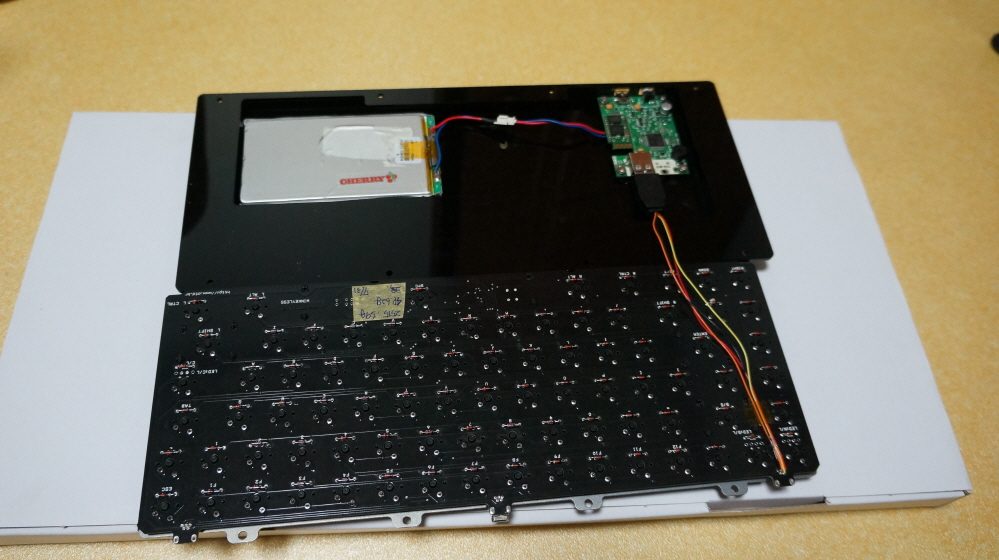

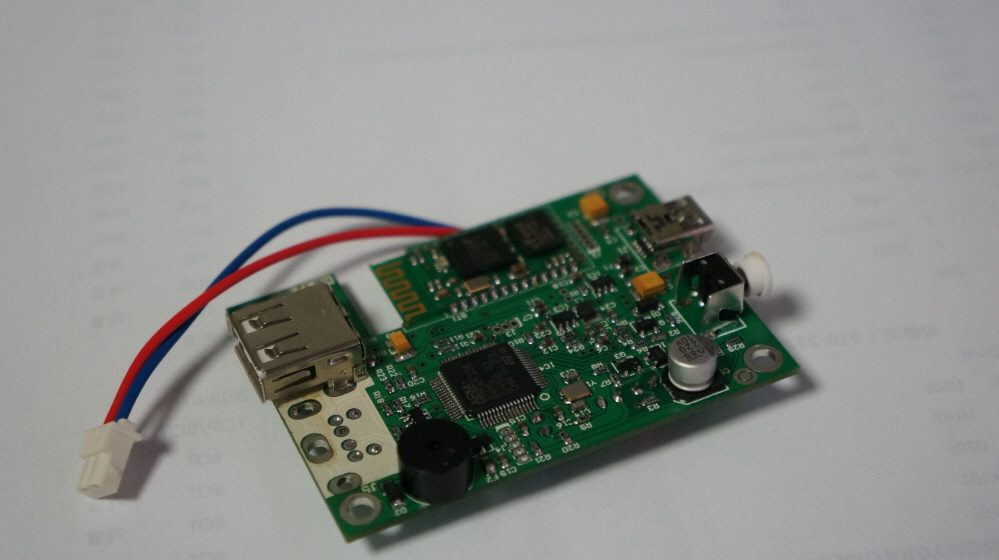

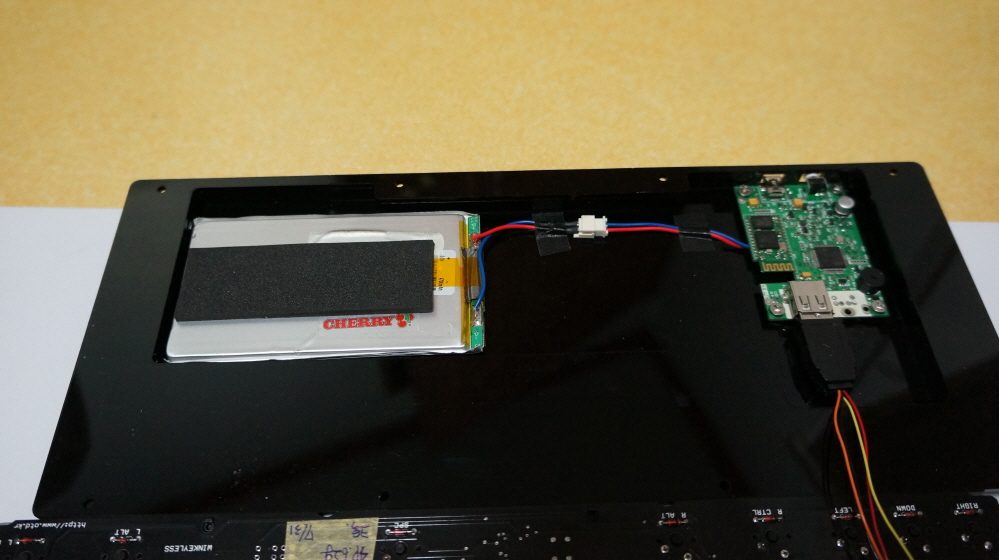

모듈 분해하고 PS2커넥터 제거, 배터리 용량키우고(1100 -> 4700)

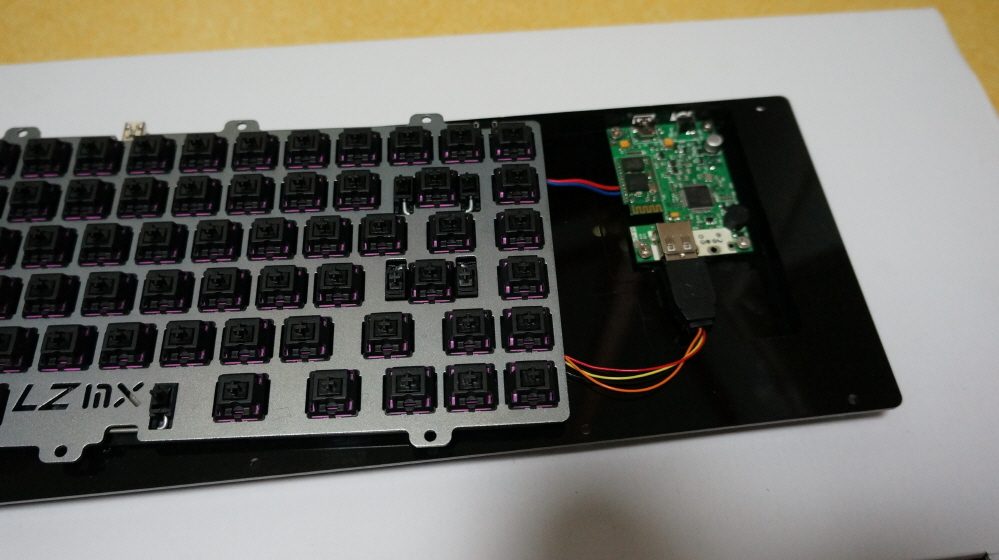

모듈을 최소한으로 개조하여 장착했습니다.

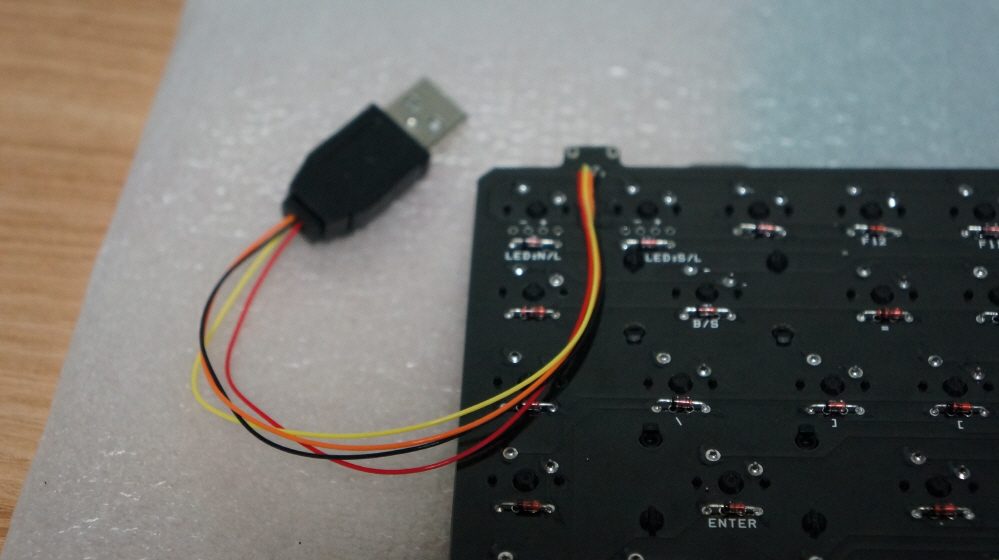

MX미니 기판에서 USB커넥터를 만들어 분해도 쉽게...

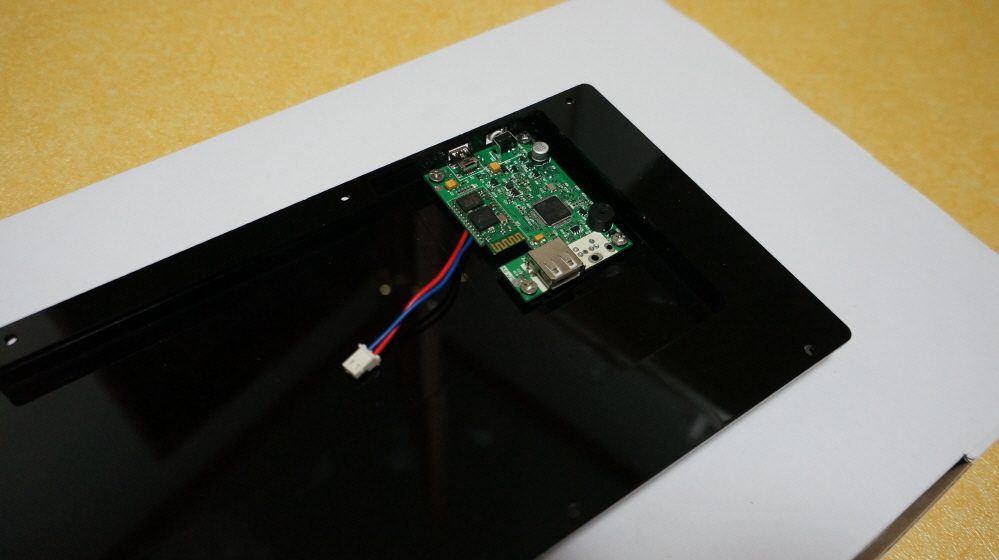

배터리와 모듈분리도 되게...

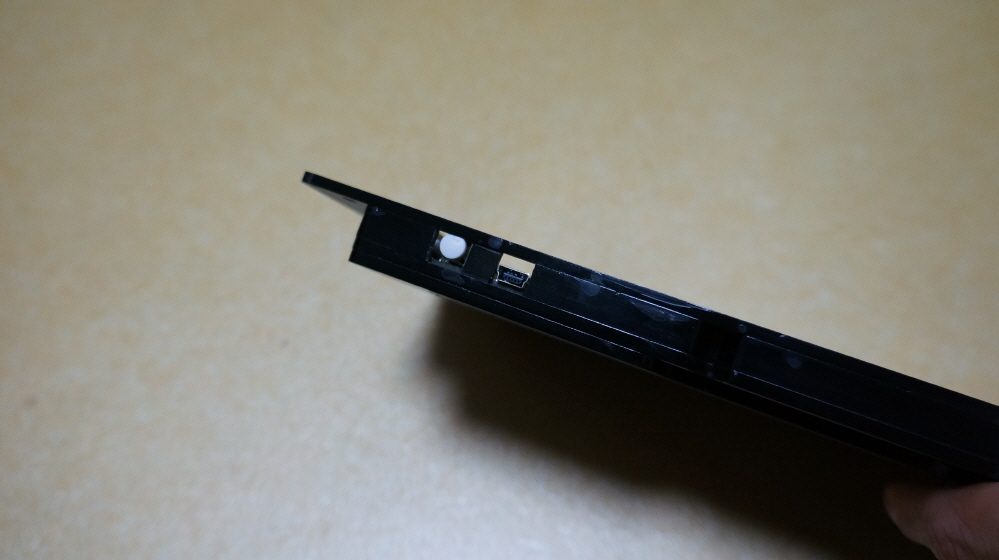

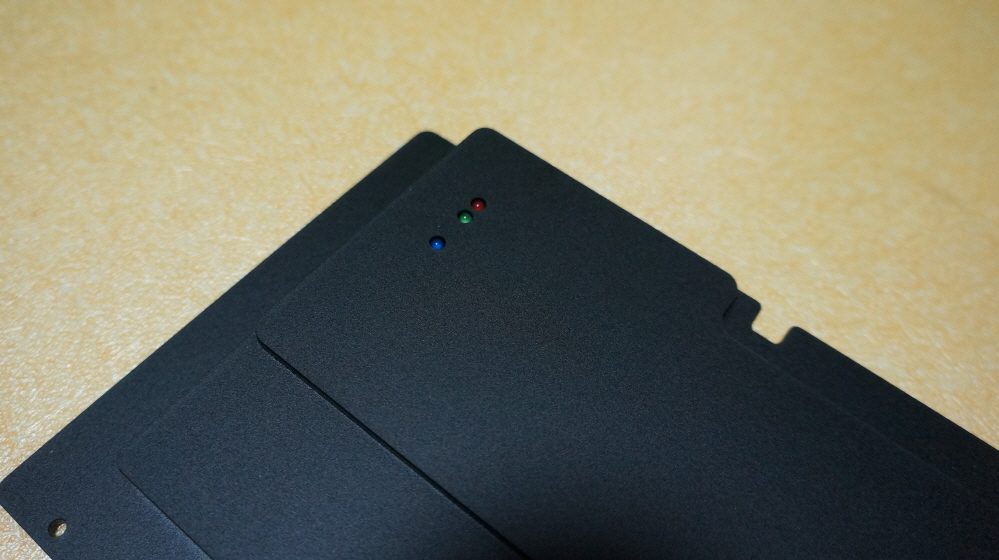

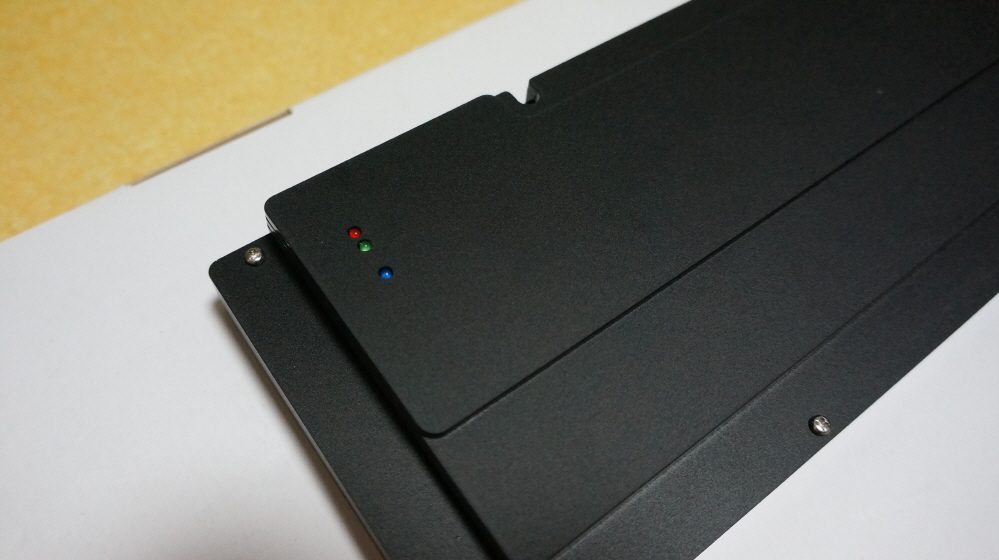

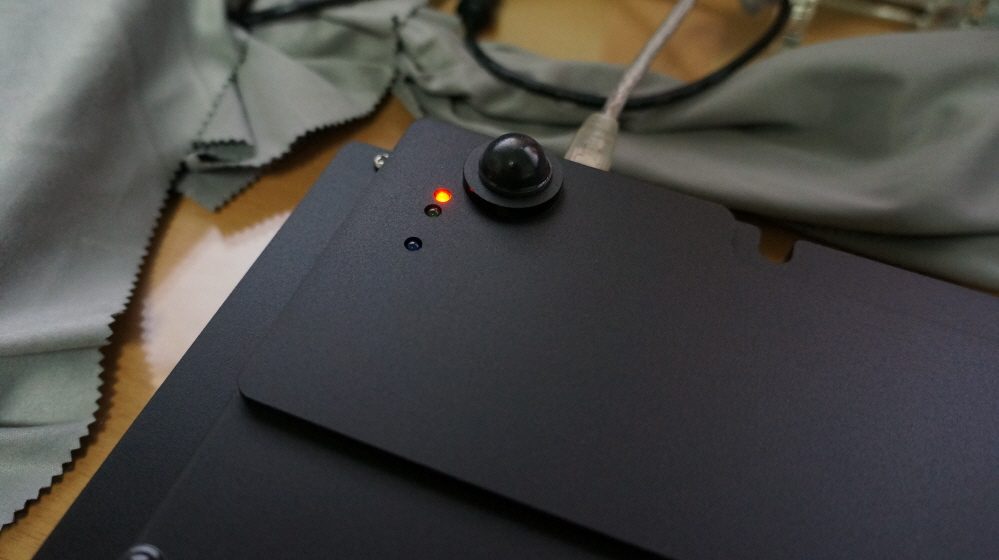

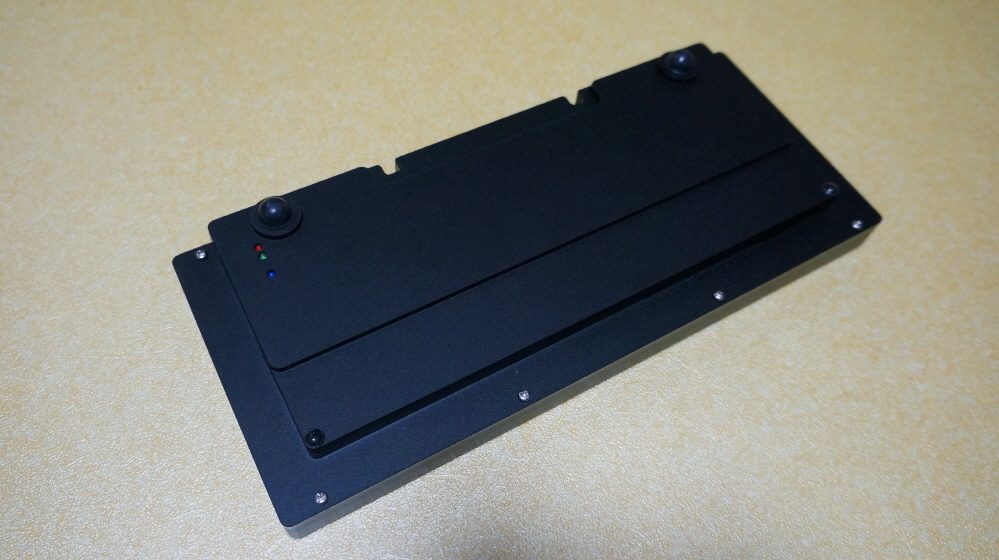

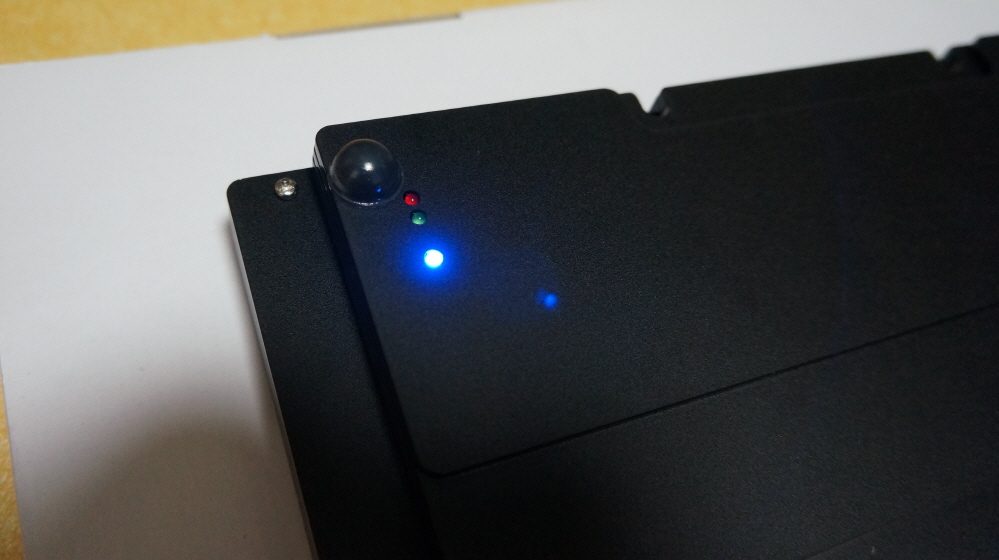

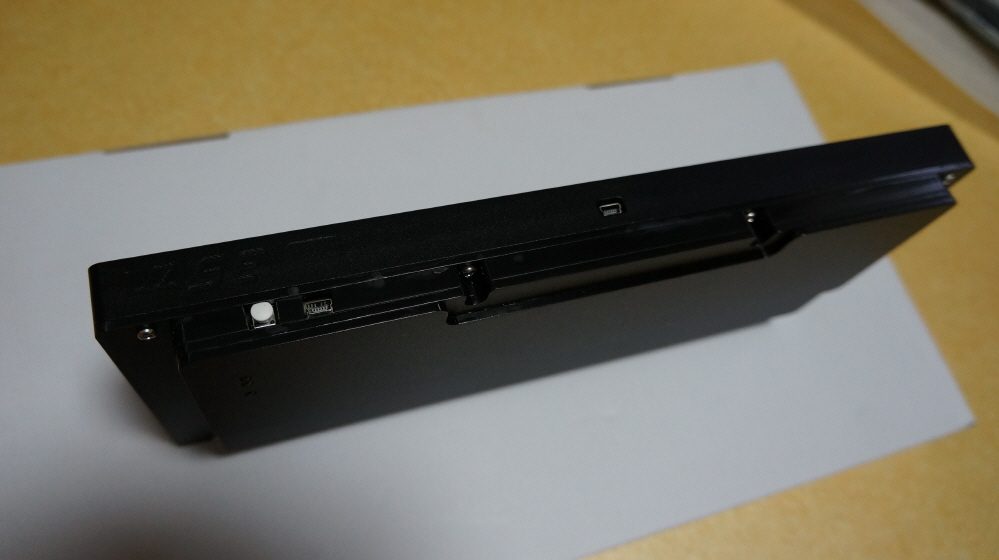

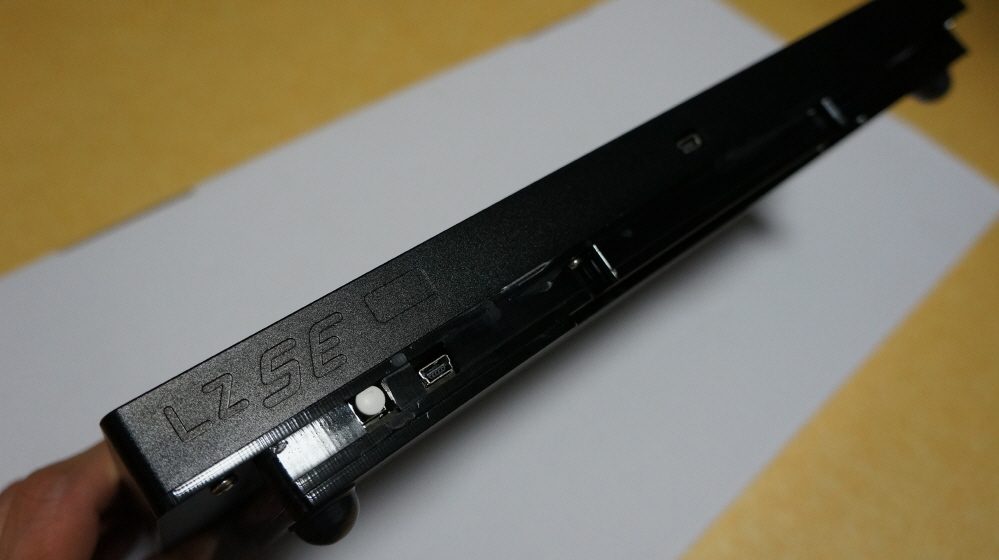

후면에 LED 표시 부분도 그대로 표현하고 미니USB충전 포트와 전원스위치도 살렸습니다.

모듀의 크기로 높이가 좀 높아진 단점이 있지만...

USB로도 사용하고 블루투스로도 사용이 가능합니다.

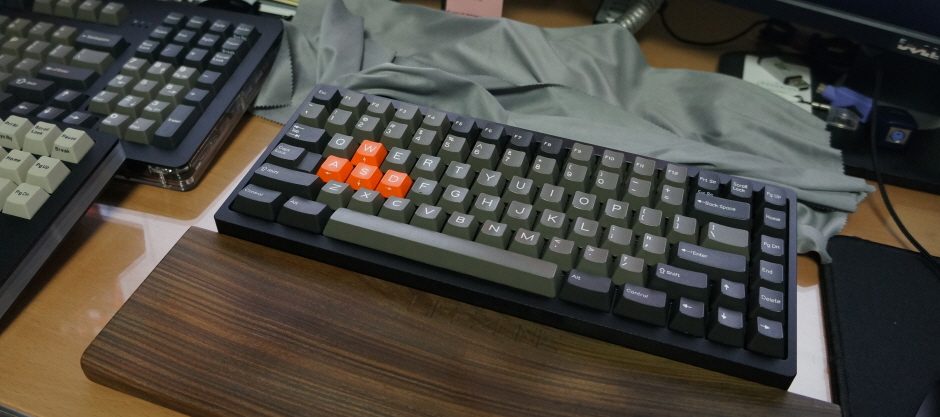

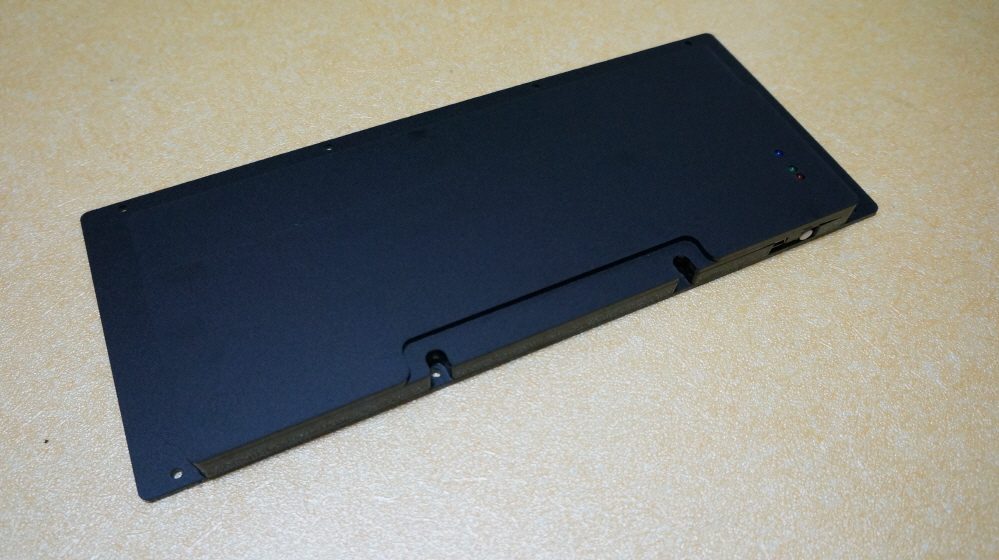

상부는 여분이 남은 LZ MX SE 알루 상판에 아스텔 하판으로.작업.






r_DSC01651.JPG r_DSC01652.JPG r_DSC01654.JPG r_DSC01656.JPG r_DSC01657.JPG r_DSC01659.JPG r_DSC01661.JPG r_DSC01662.JPG r_DSC01663.JPG r_DSC01665.JPG r_DSC01666.JPG r_DSC01669.JPG r_DSC01671.JPG r_DSC01672.JPG r_DSC01673.JPG r_DSC01629.JPG r_DSC01630.JPG
